Améliorations A310 de Robert

Notre ami Robert souhaitant améliorer les performances de son A310, ce dernier l'a confiée à notre "sorcier" du club Didier SERRES. Au travers de sa société CONCEPT CAR, ce travail accompli par Didier démontre son panel de possibilités pour l'entretien, la mise au point, les liaisons au sol, la carrosserie et la restauration de A à Z de nos anciennes.

...et maintenant, place aux images !

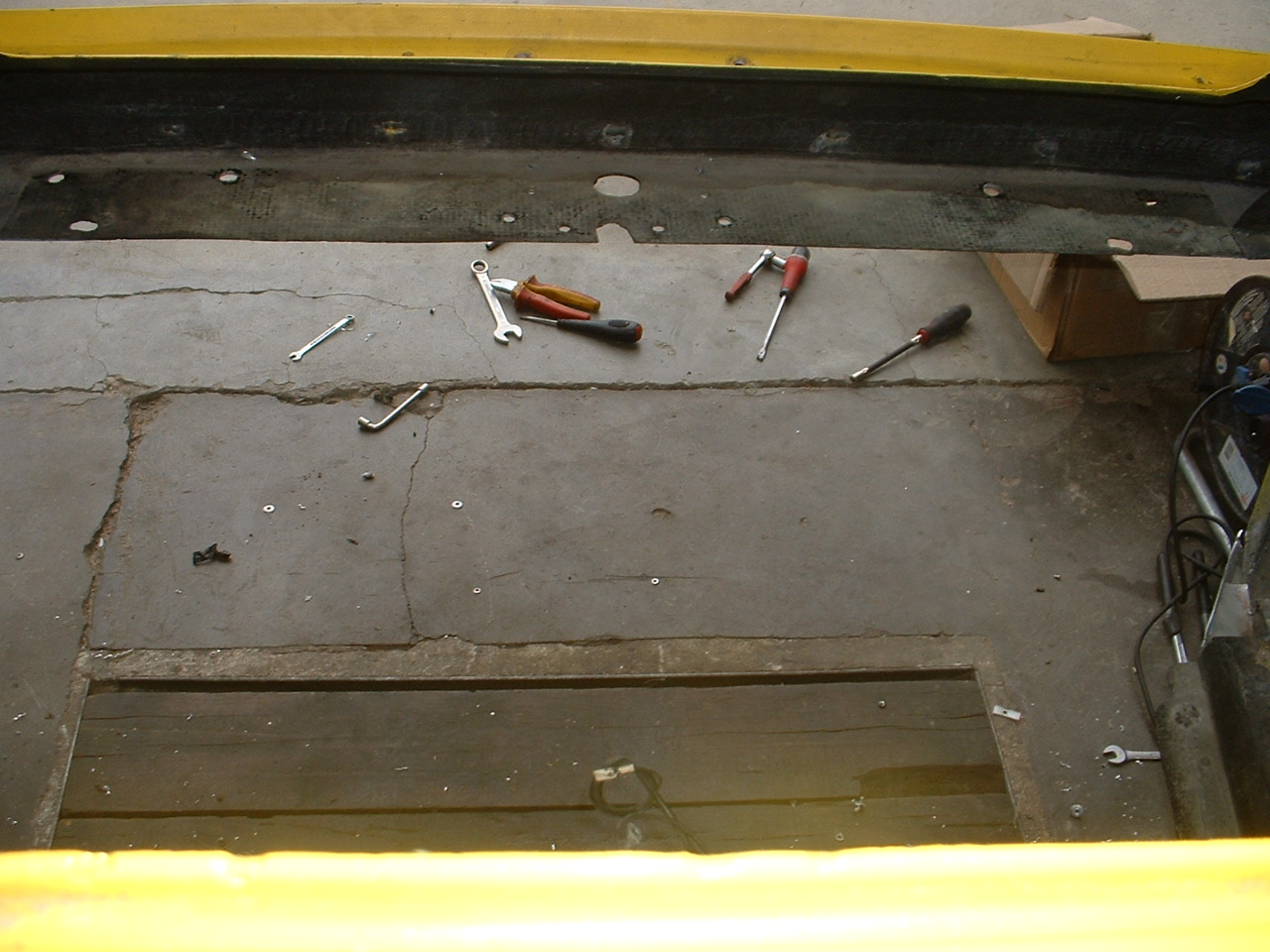

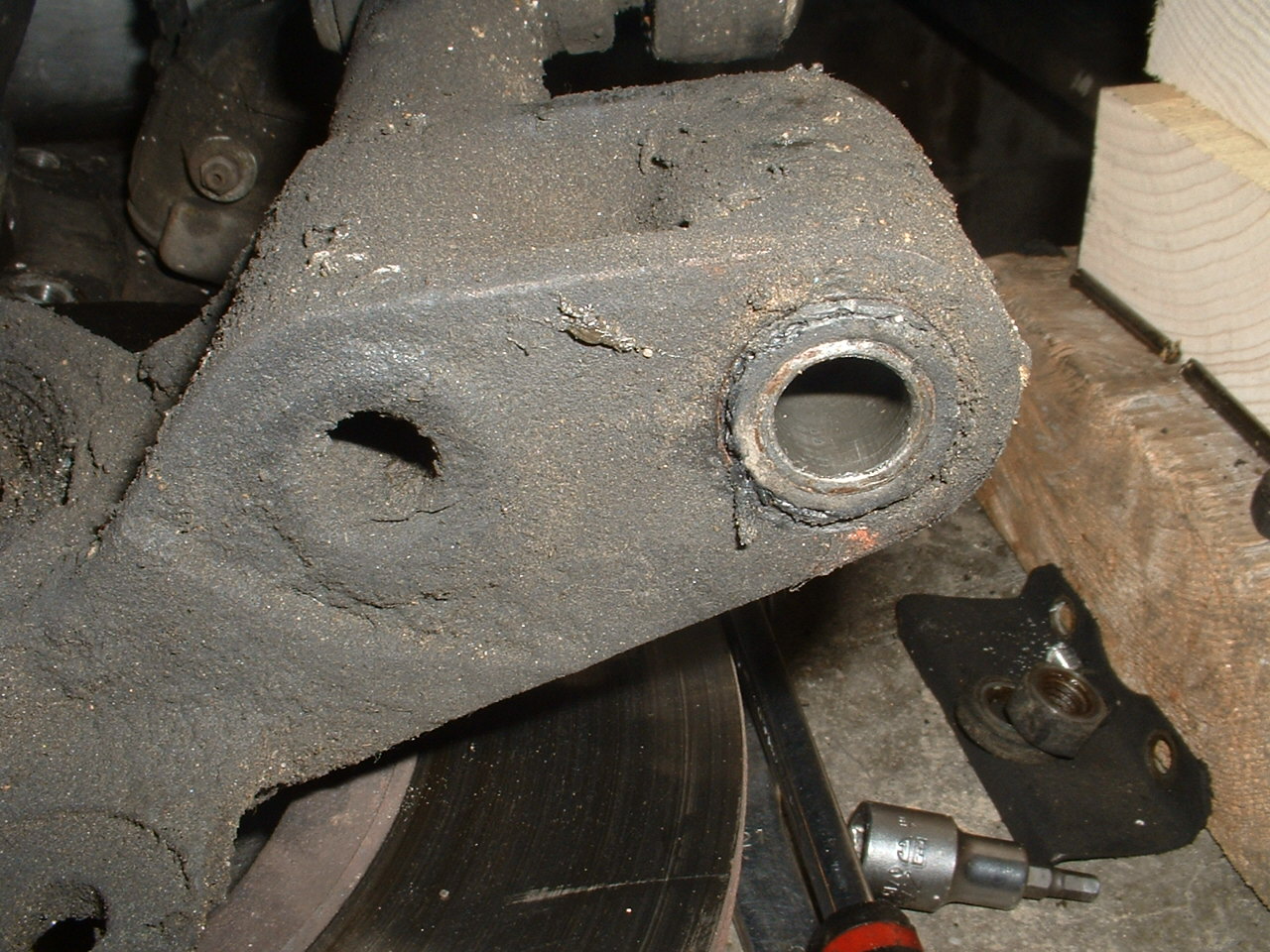

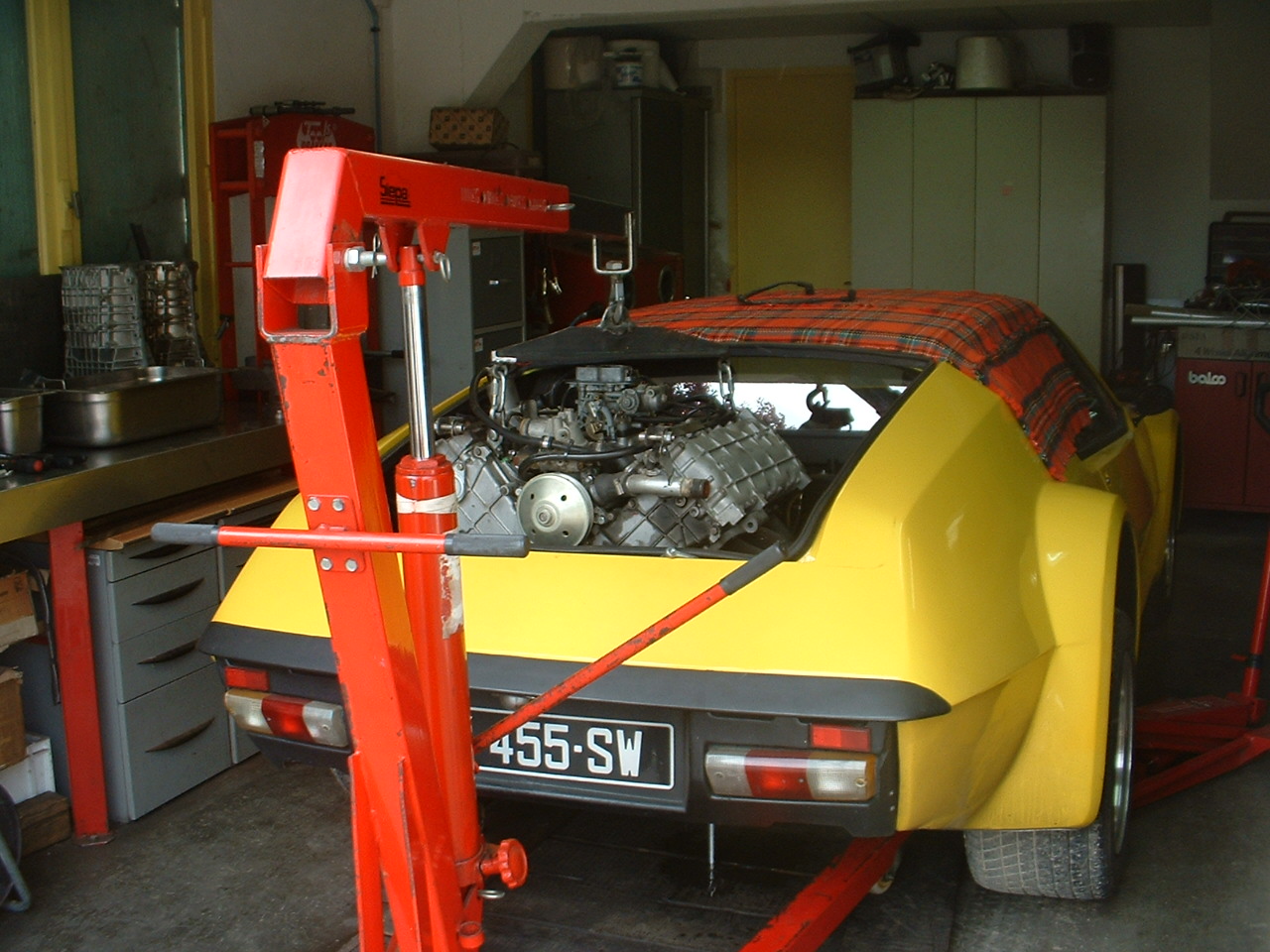

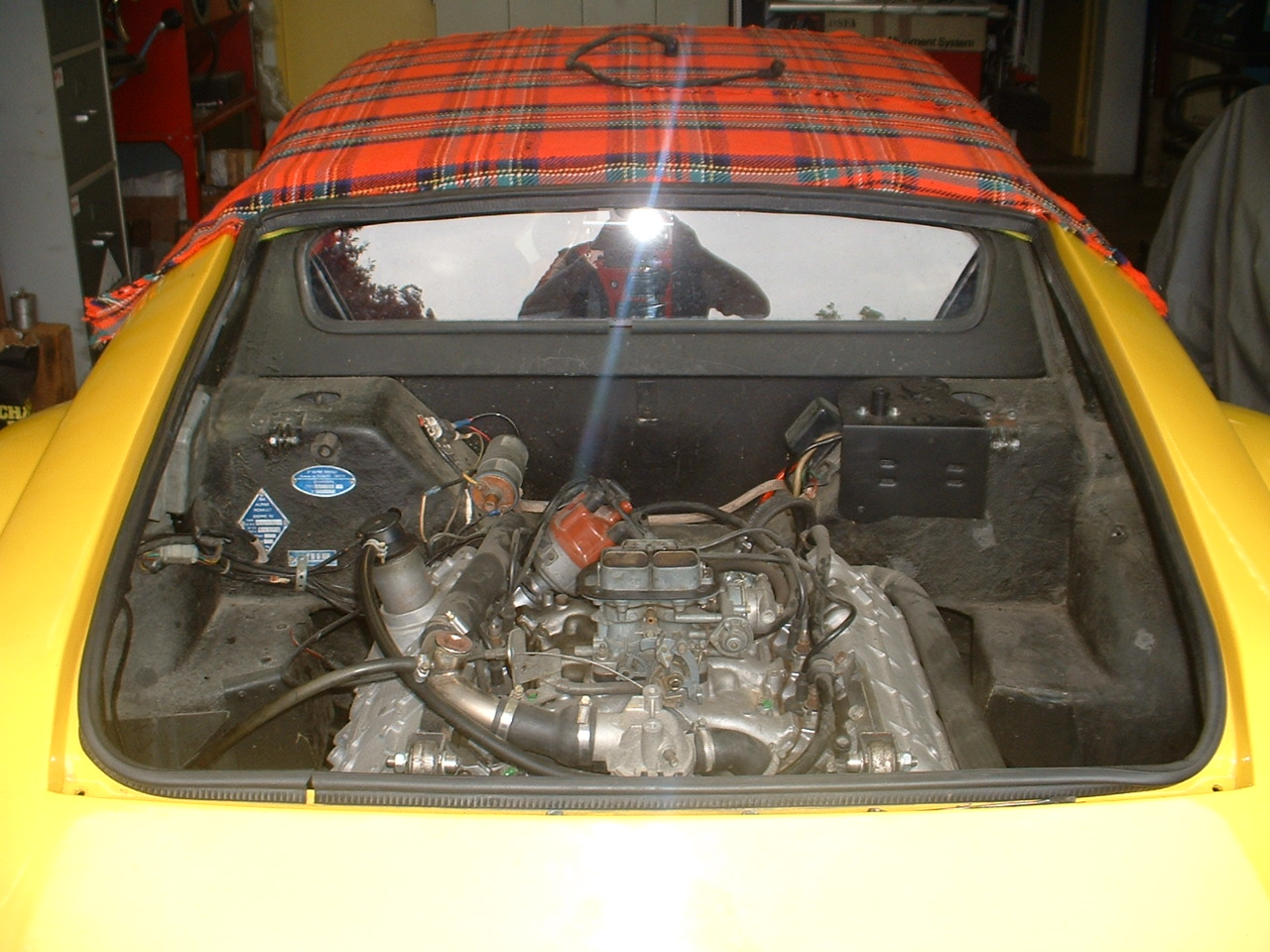

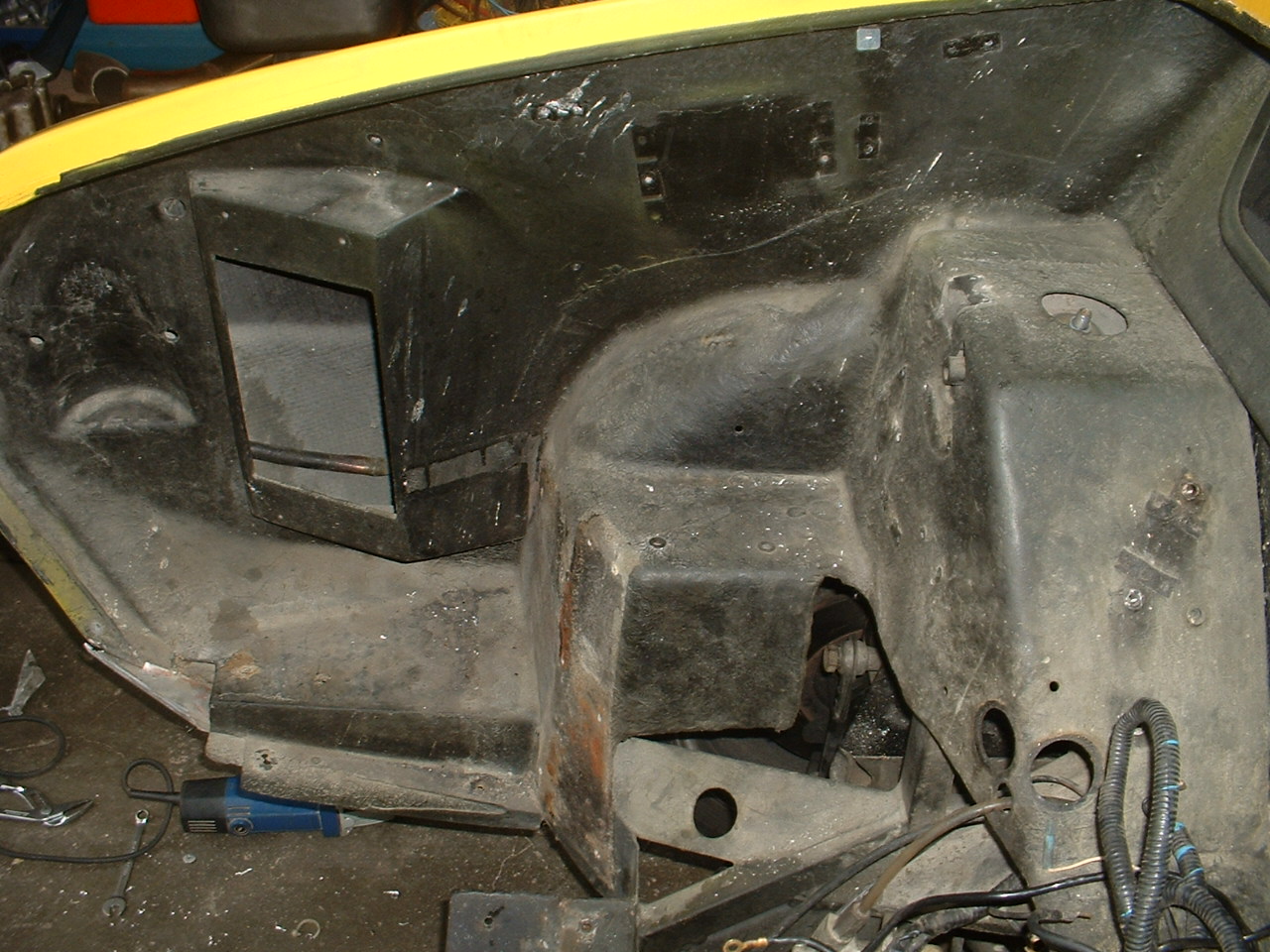

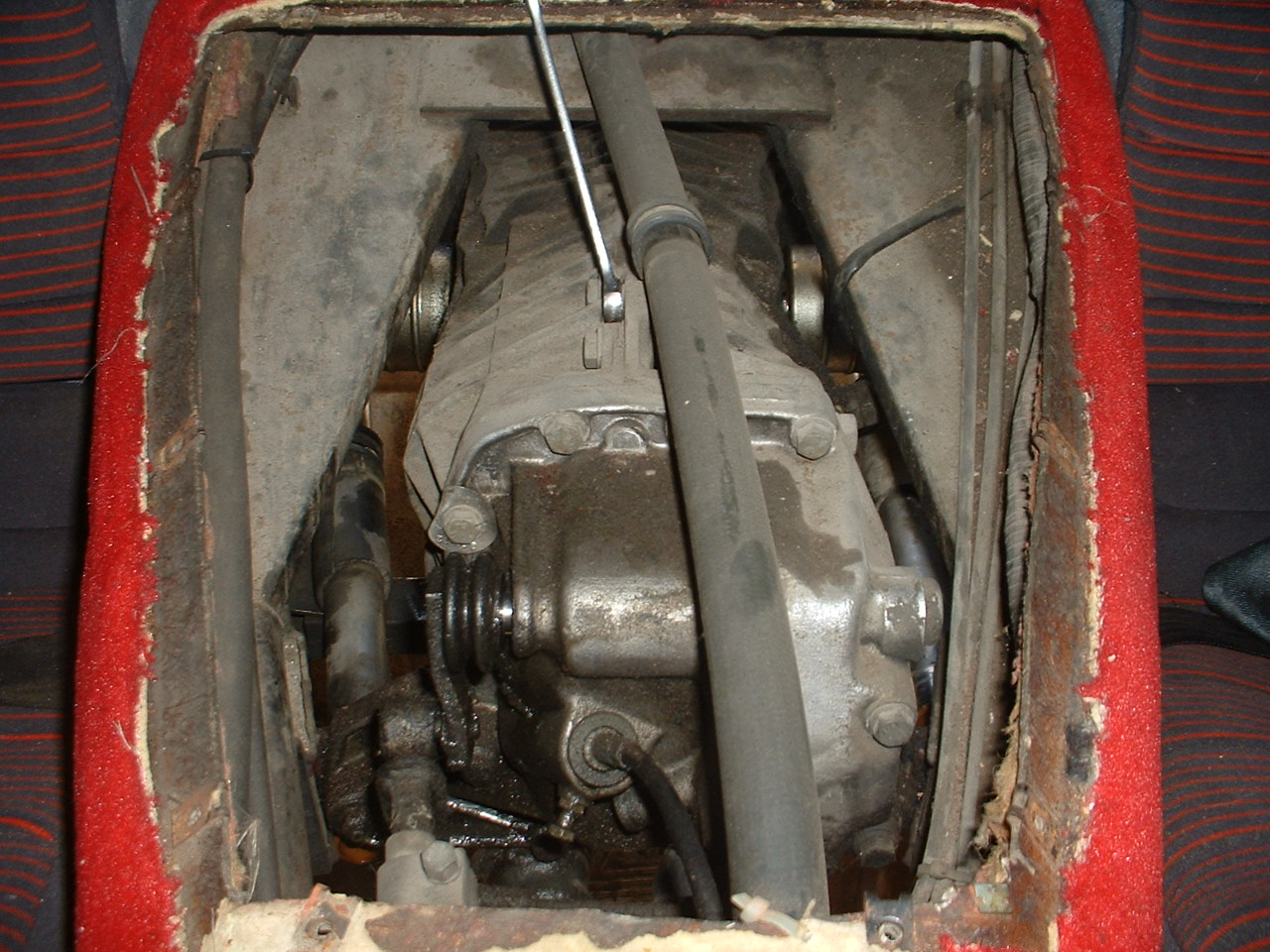

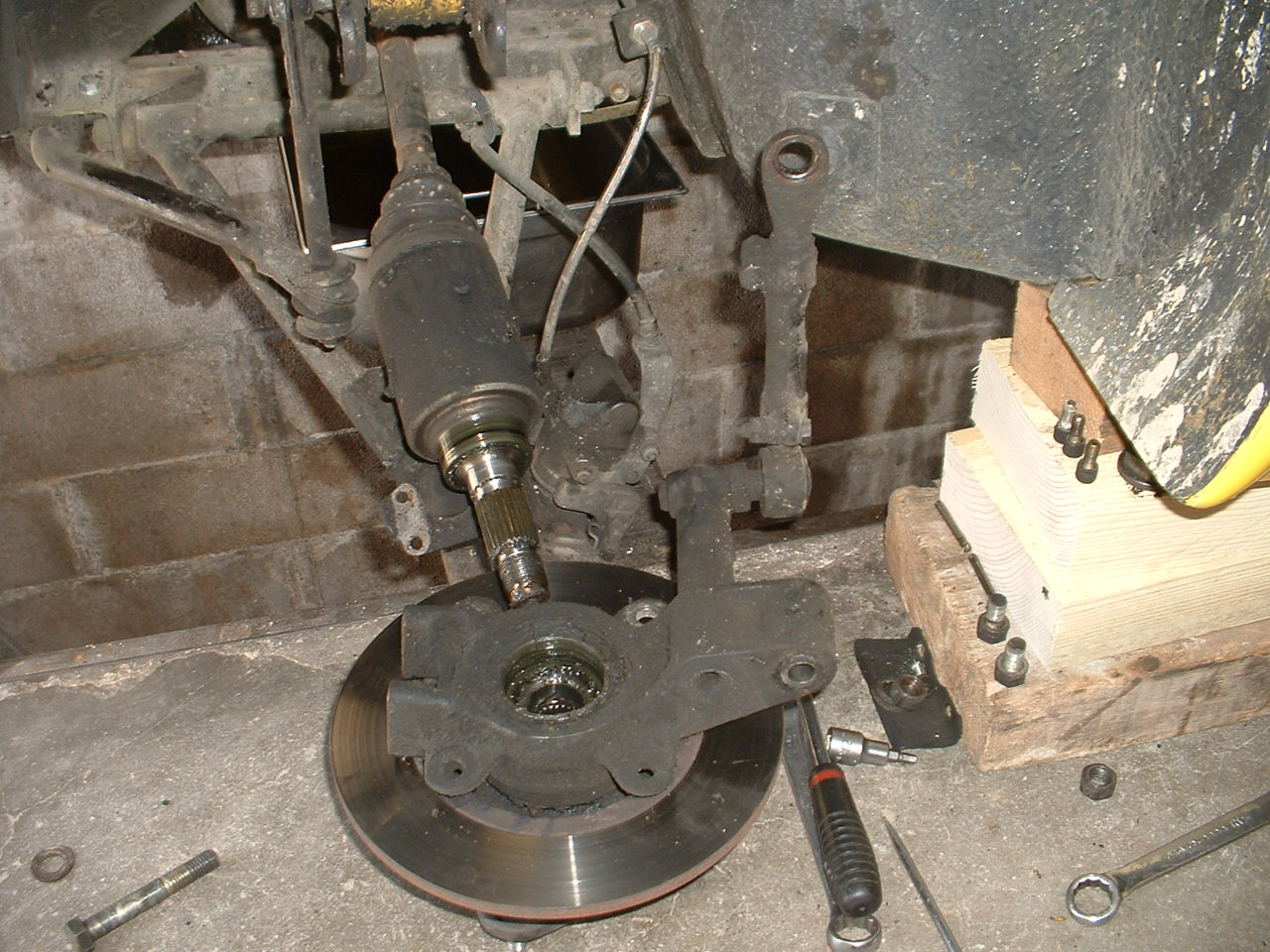

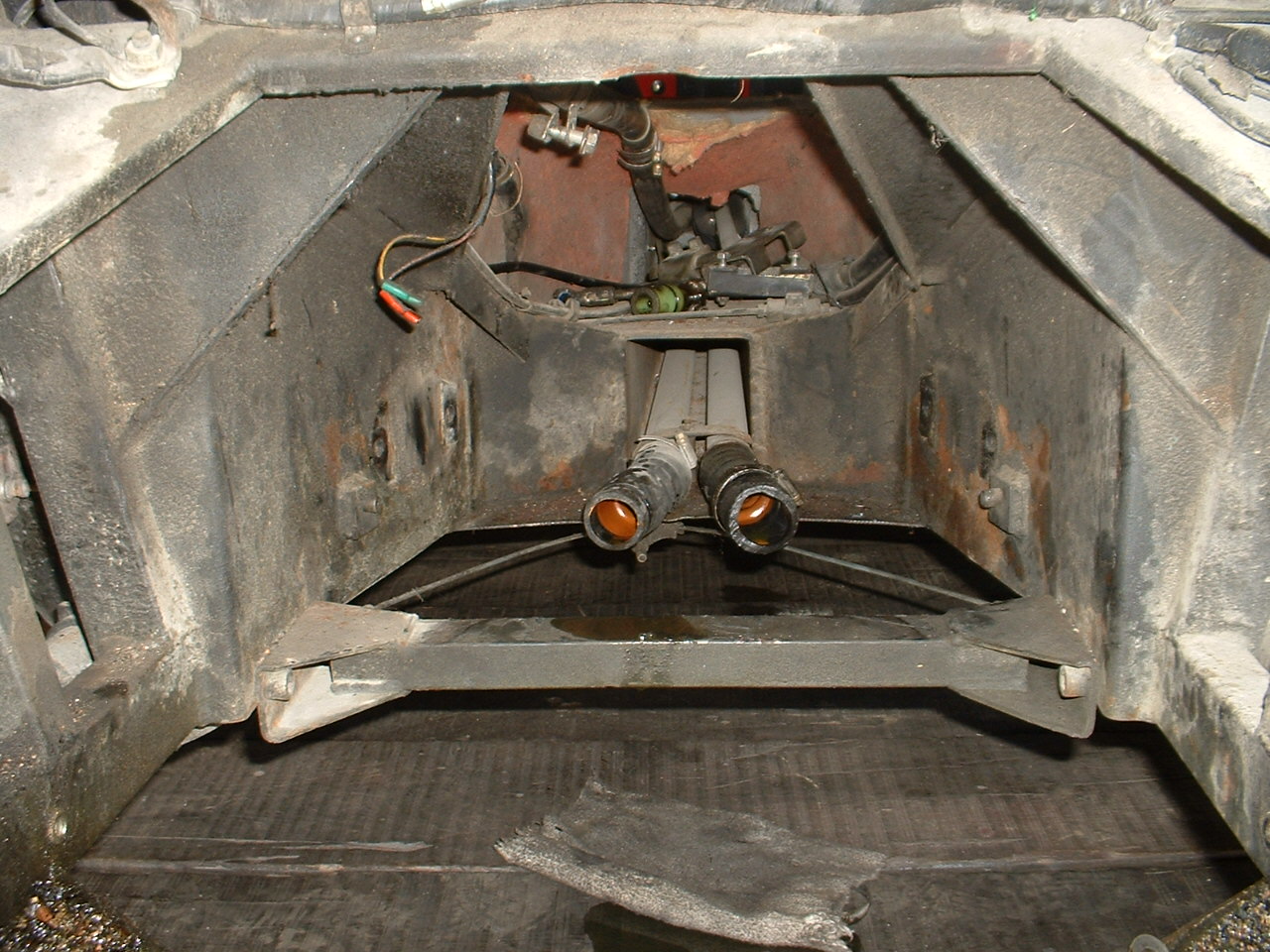

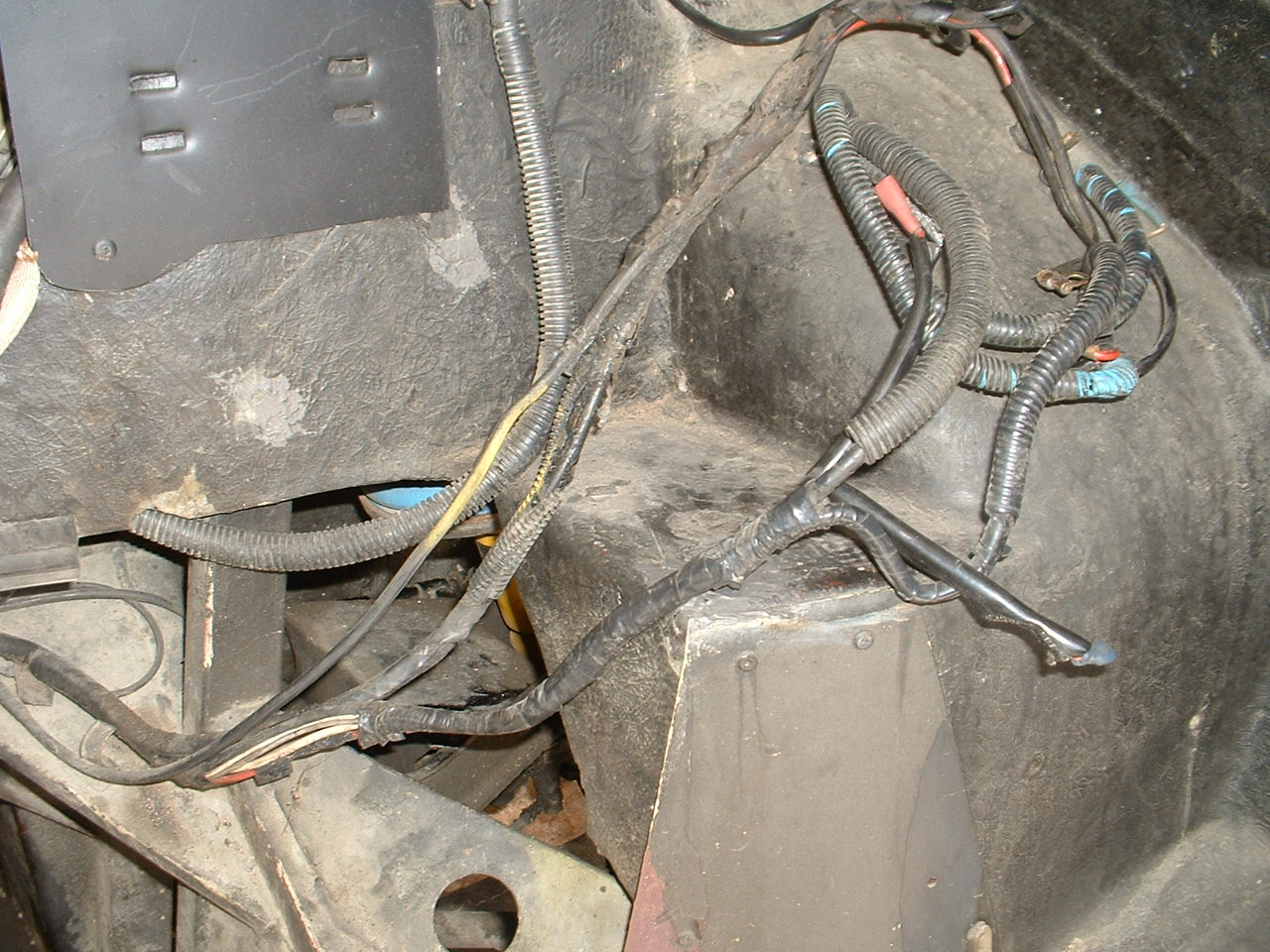

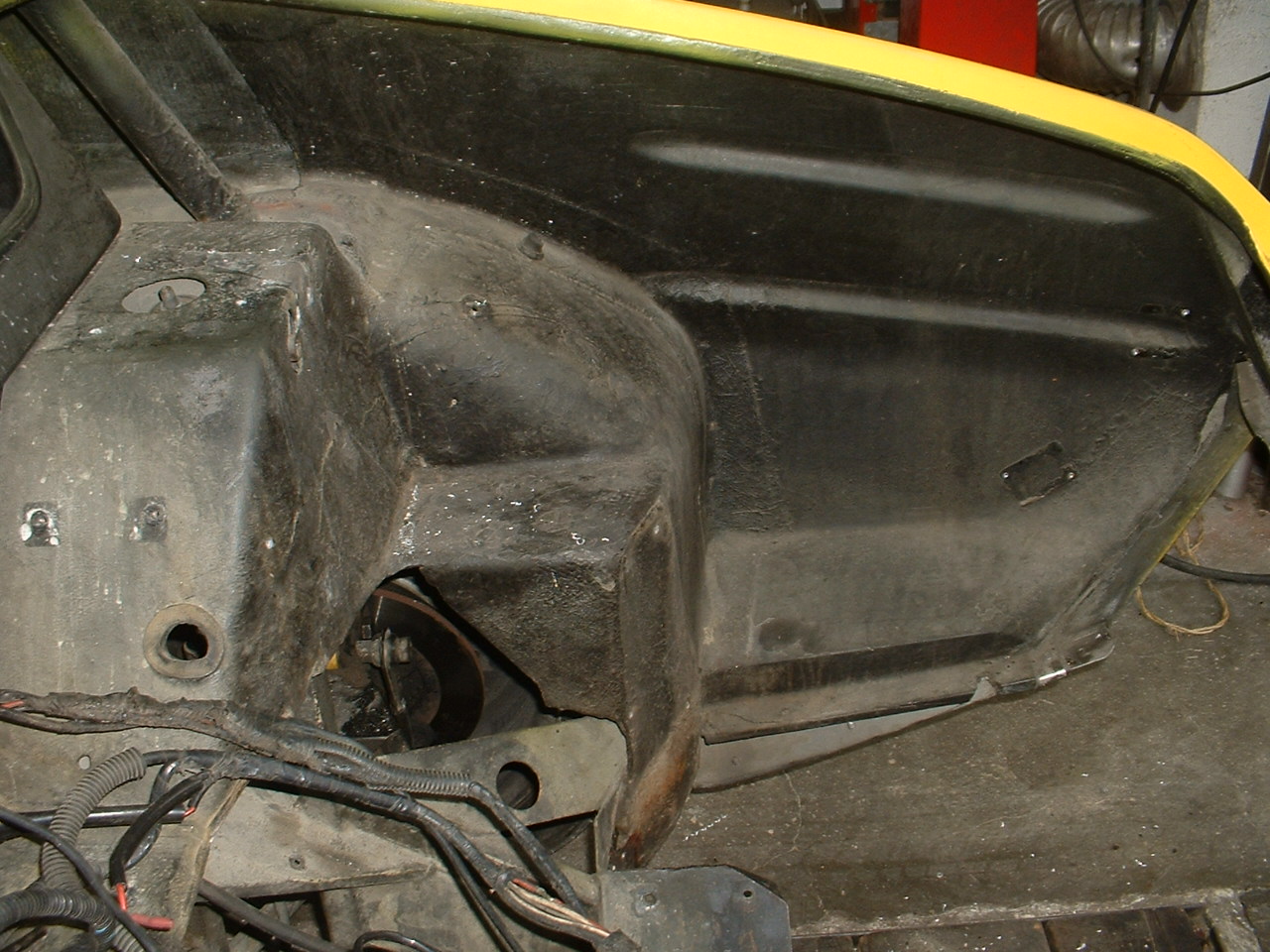

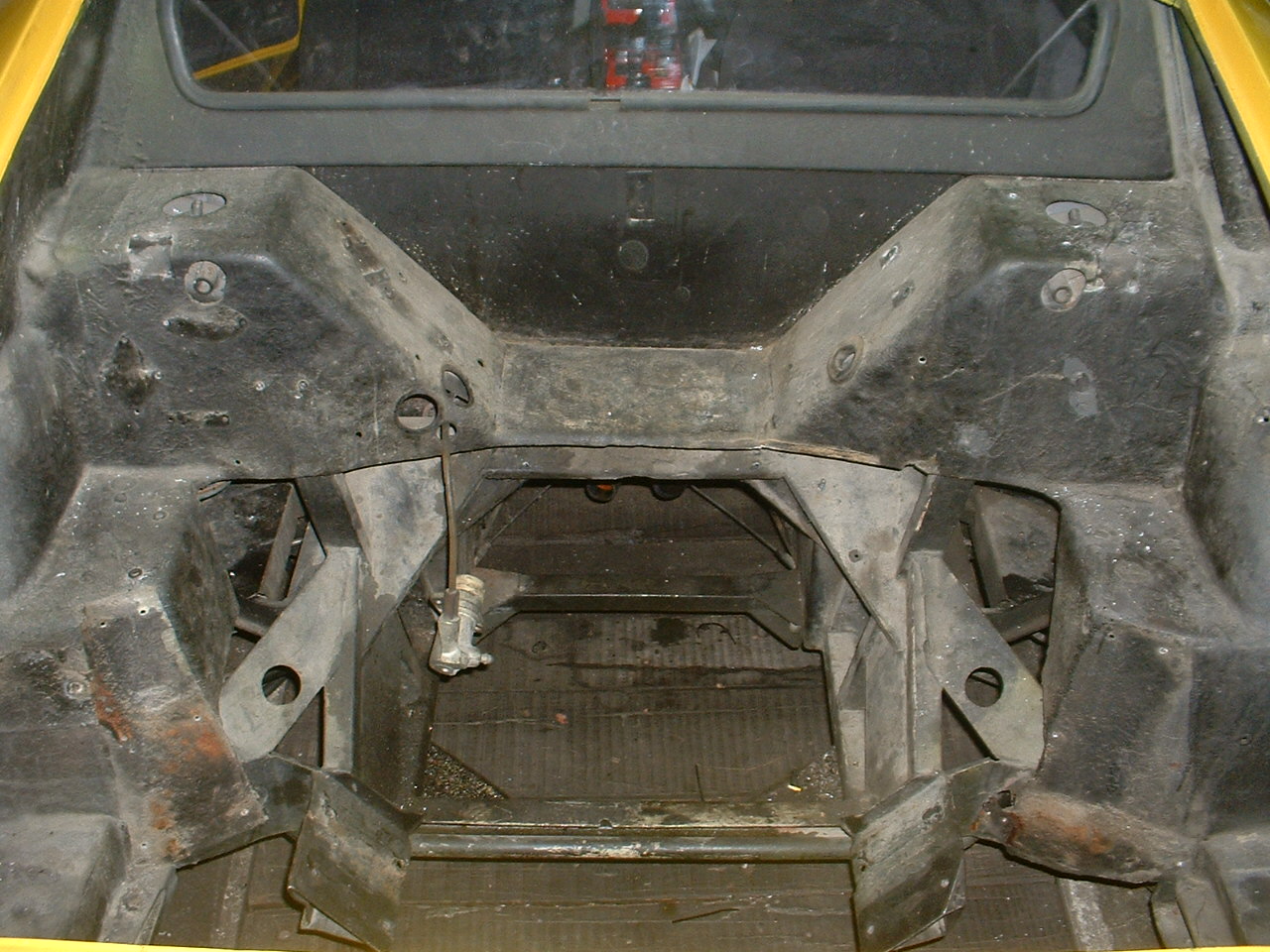

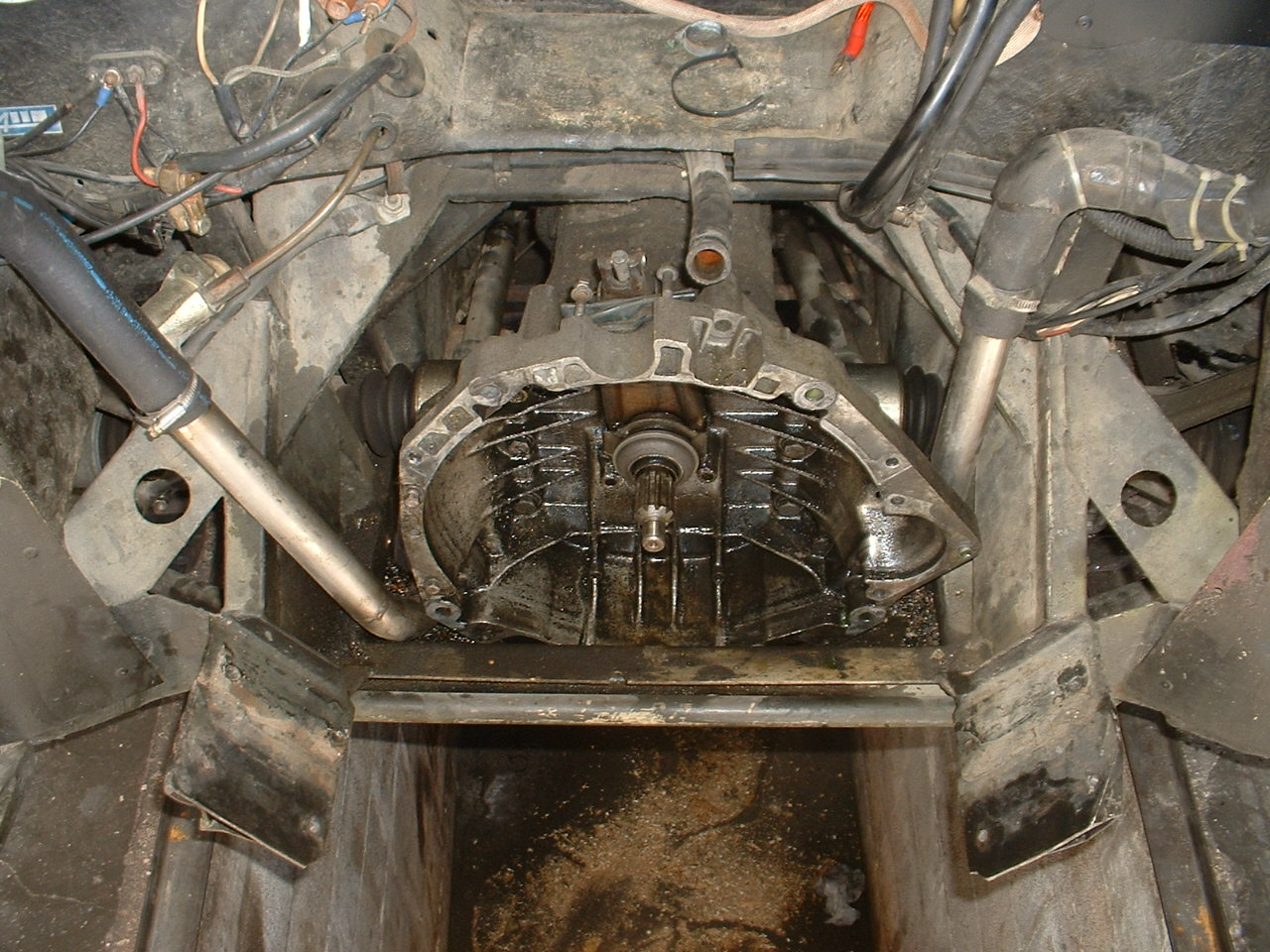

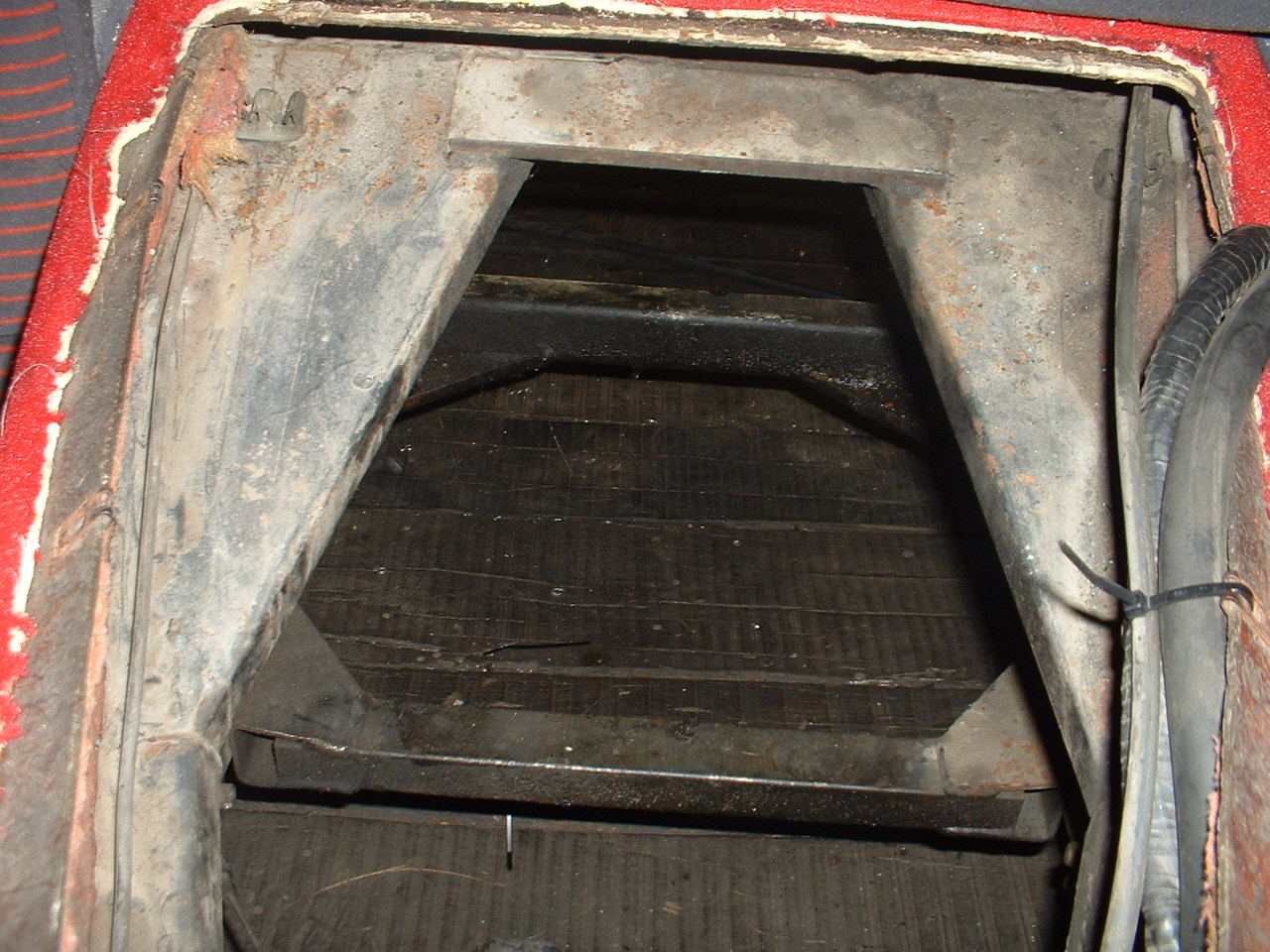

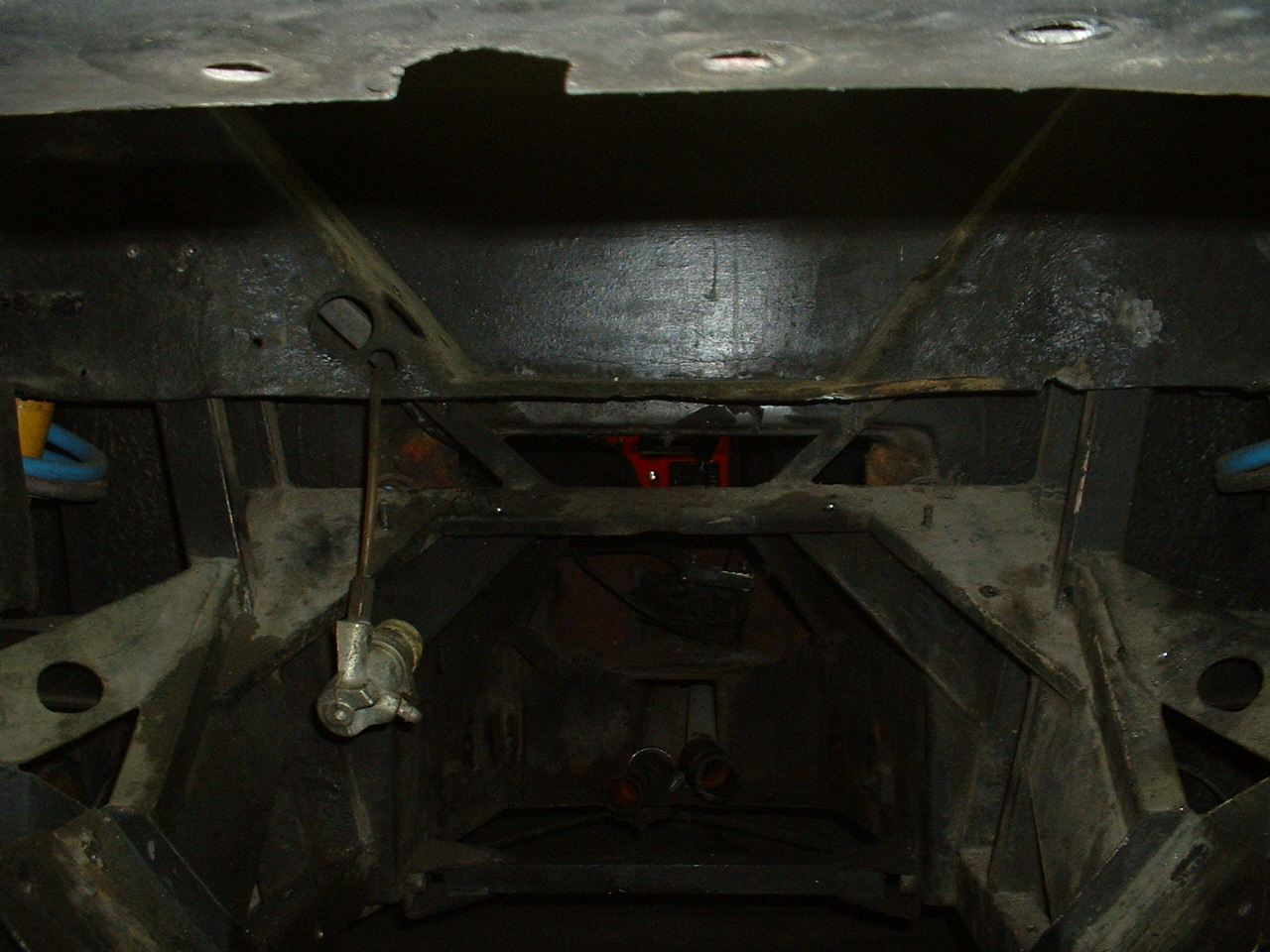

Réception de la voiture, démontage du moteur et de la boite d'origine.

depose-moteur-2.jpg depose-moteur-3.jpg depose-moteur-1.jpg depose-moteur-4.jpg depose-moteur-5.jpg depose-moteur-6.jpg deshabillage-compartiment-moteur-6.jpg deshabillage-compartiment-moteur-5.jpg deshabillage-compartiment-moteur-4.jpg deshabillage-compartiment-moteur-3.jpg deshabillage-compartiment-moteur-2.jpg deshabillage-compartiment-moteur-1.jpg compartiment-moteur-avant-2.jpg compartiment-moteur-avant-1.jpg

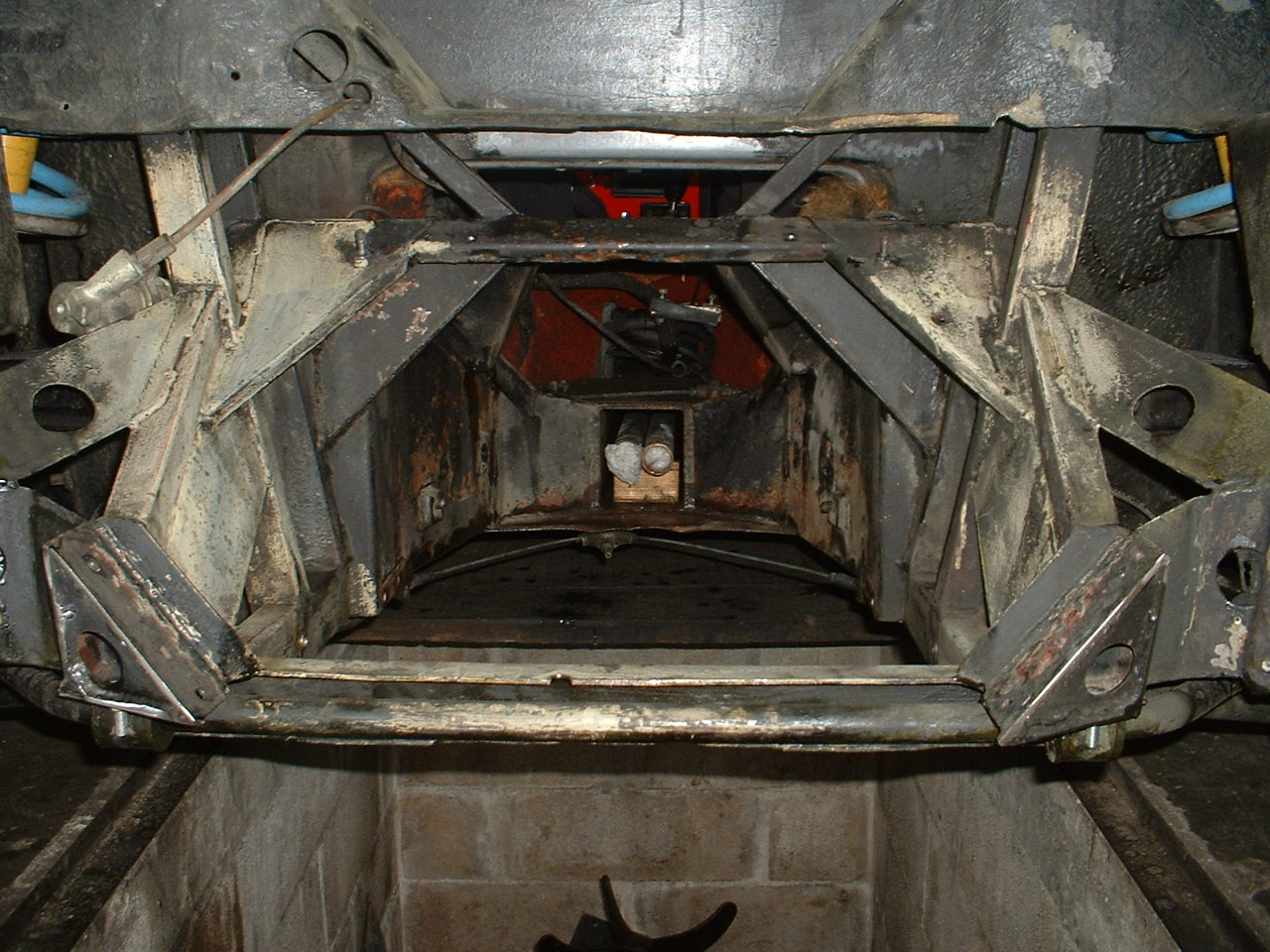

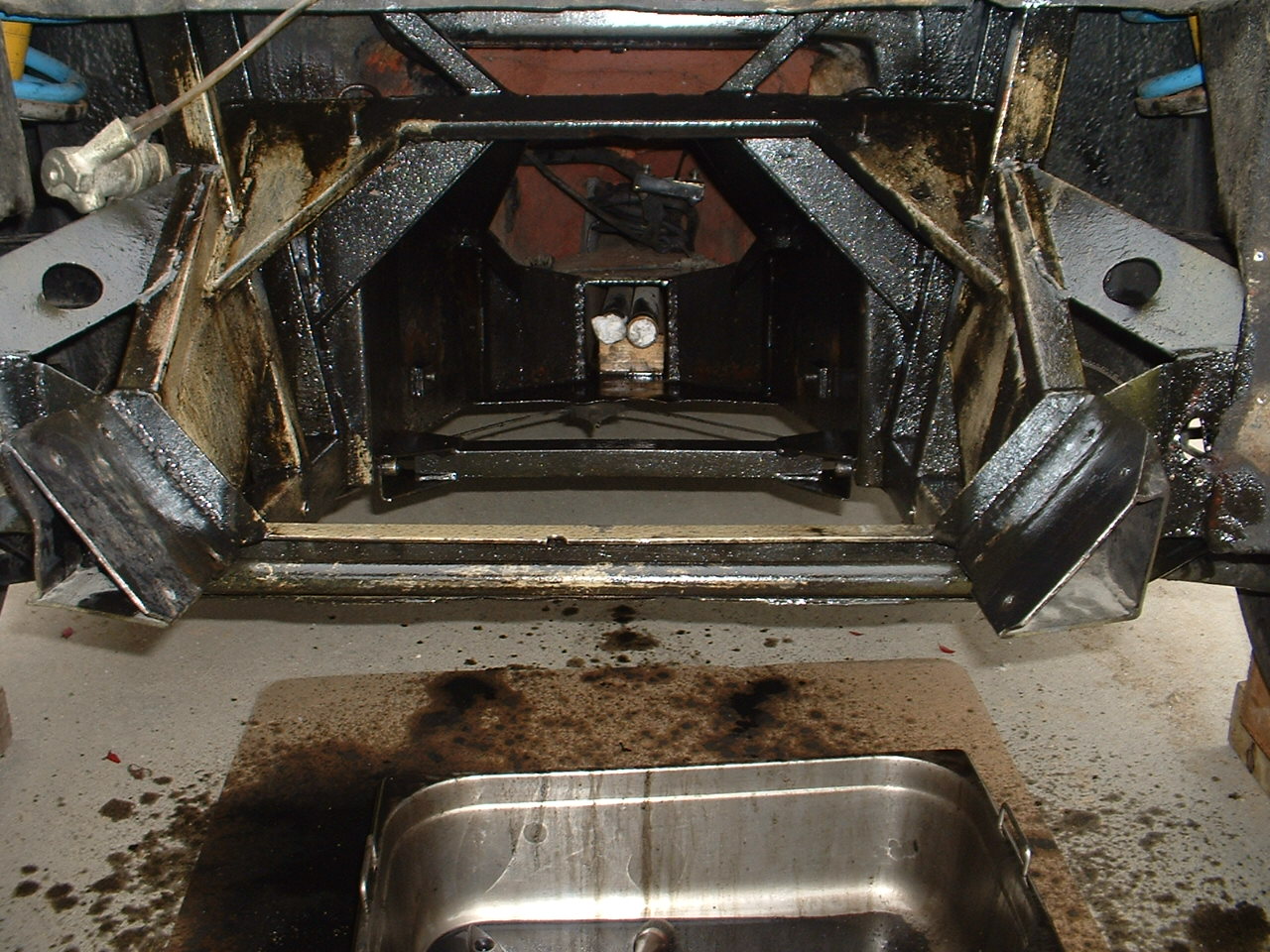

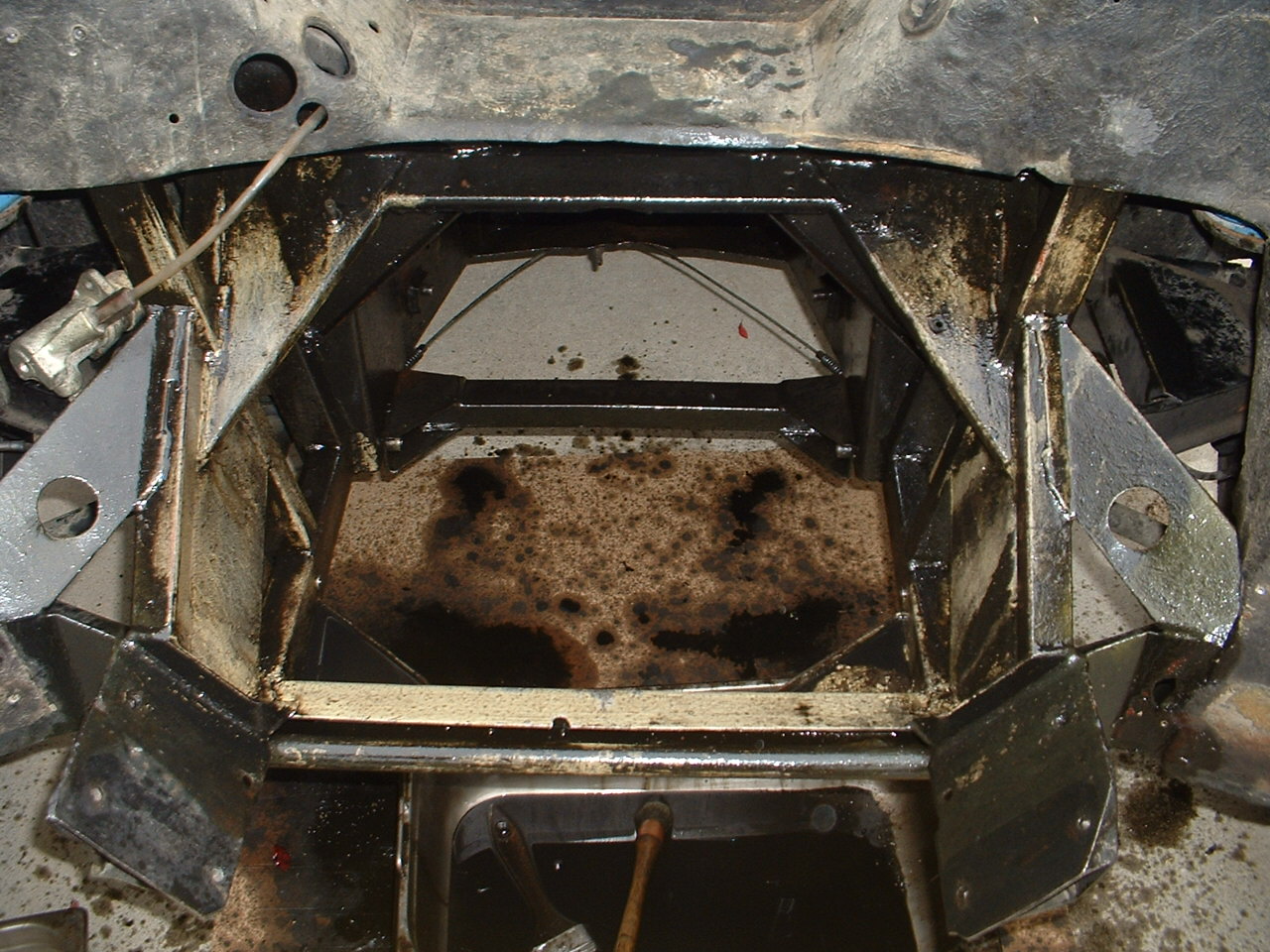

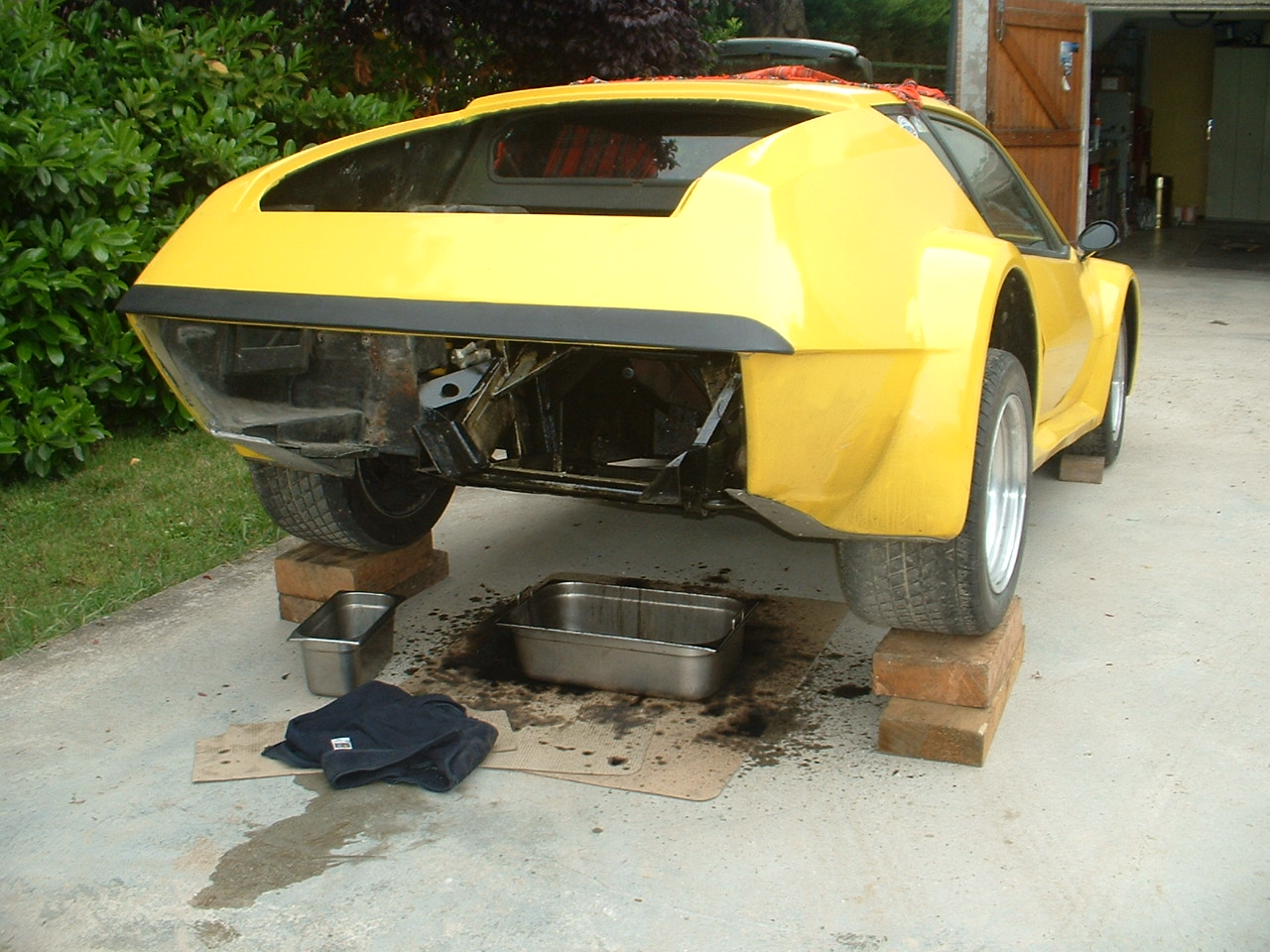

Nettoyage du chassis.

nettoyage-chassis-3.jpg nettoyage-chassis-5.jpg nettoyage-chassis-4.jpg nettoyage-chassis-1.jpg nettoyage-chassis-2.jpg

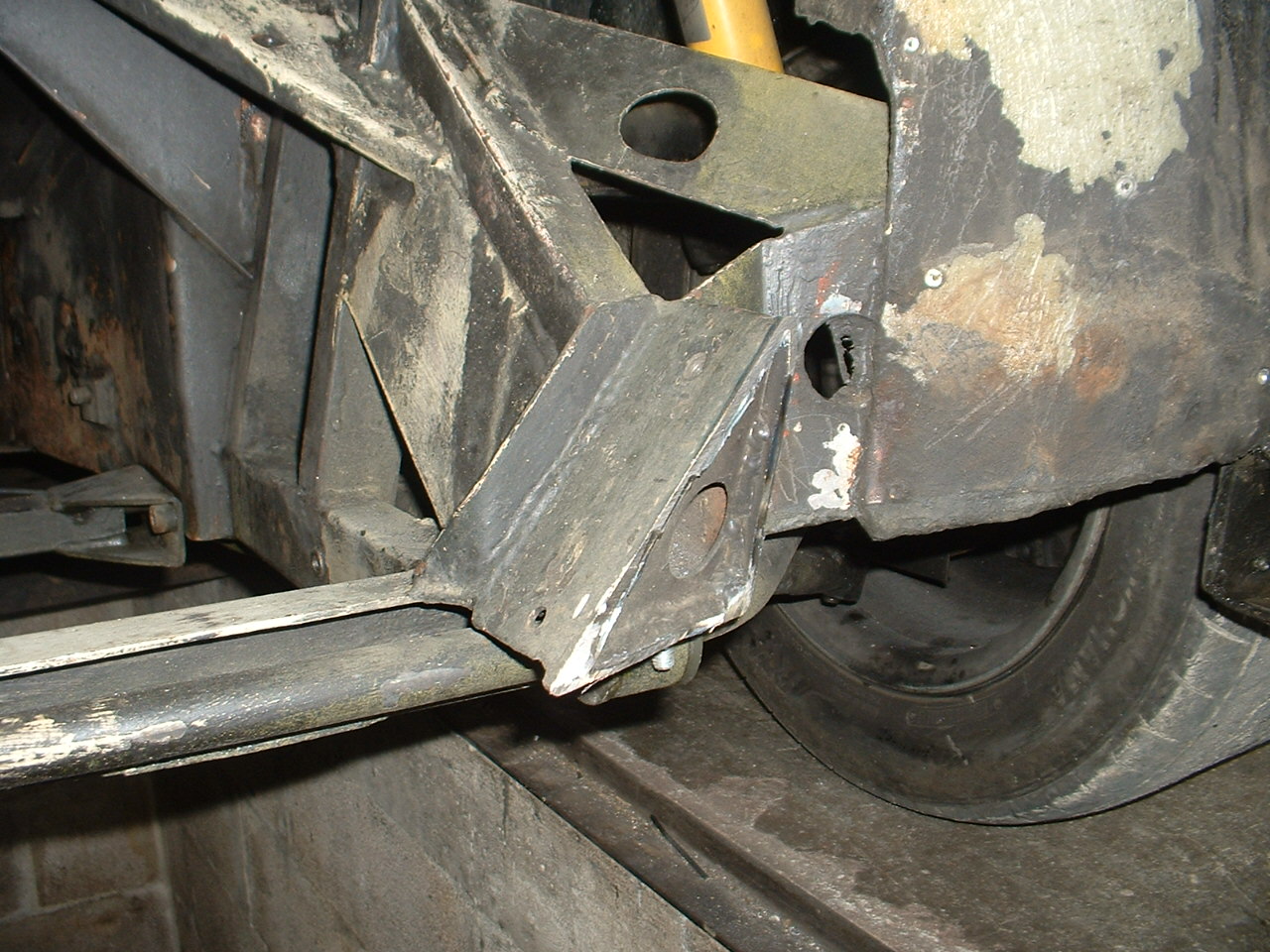

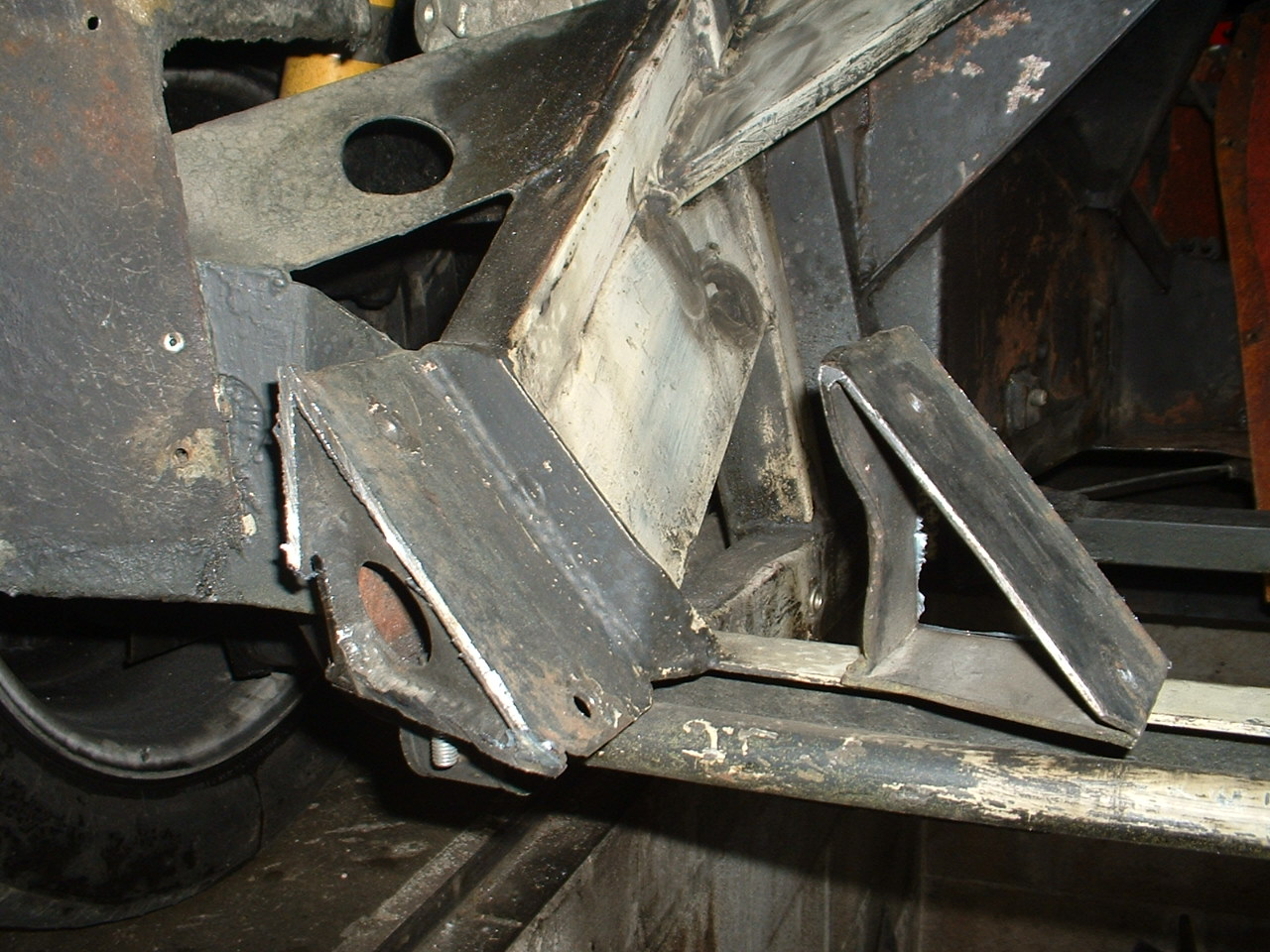

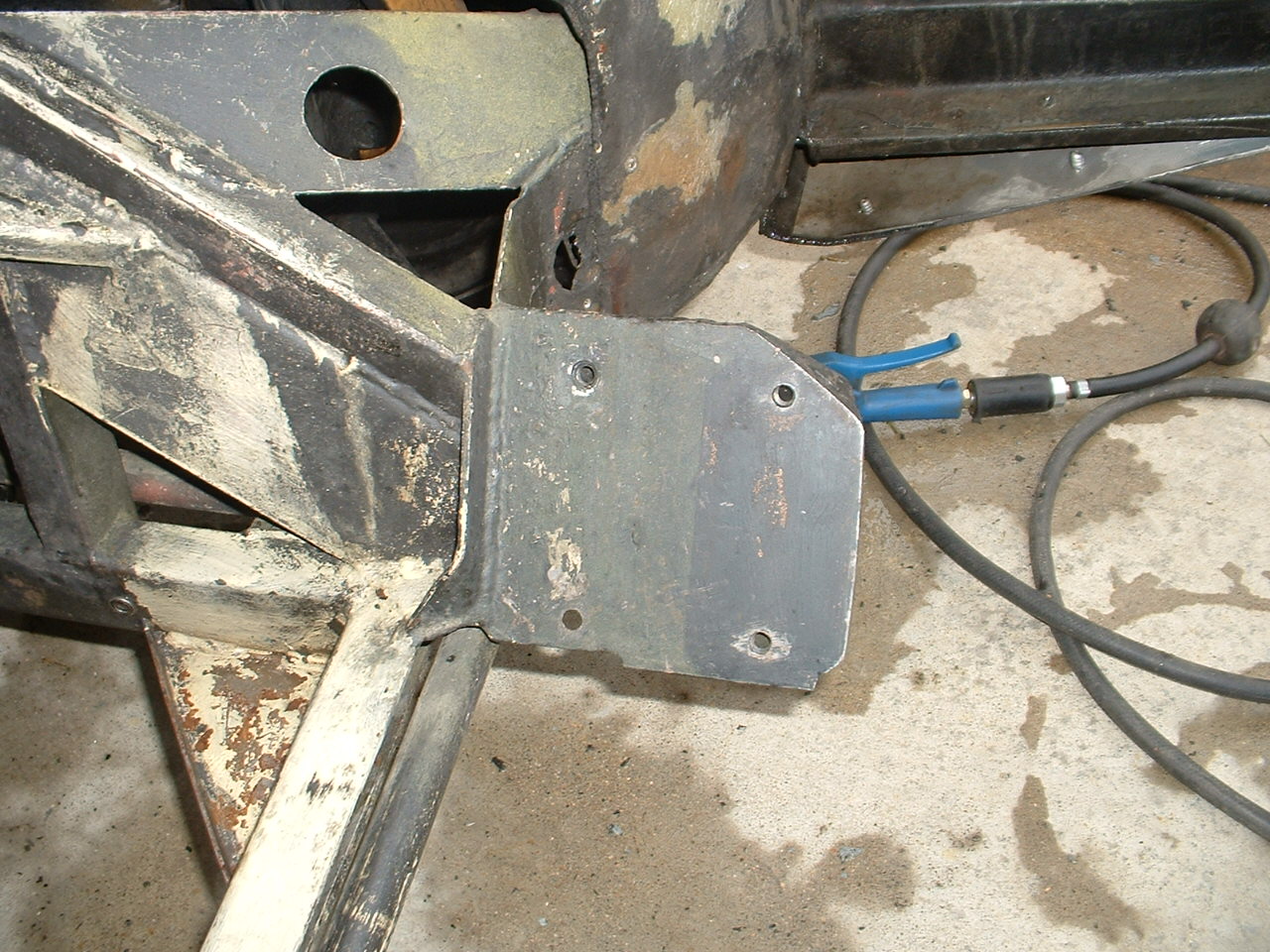

Tronçonnage des supports moteurs.

tronconnage-des-supports-moteurs-1.jpg tronconnage-des-supports-moteurs-3.jpg tronconnage-des-supports-moteurs-2.jpg

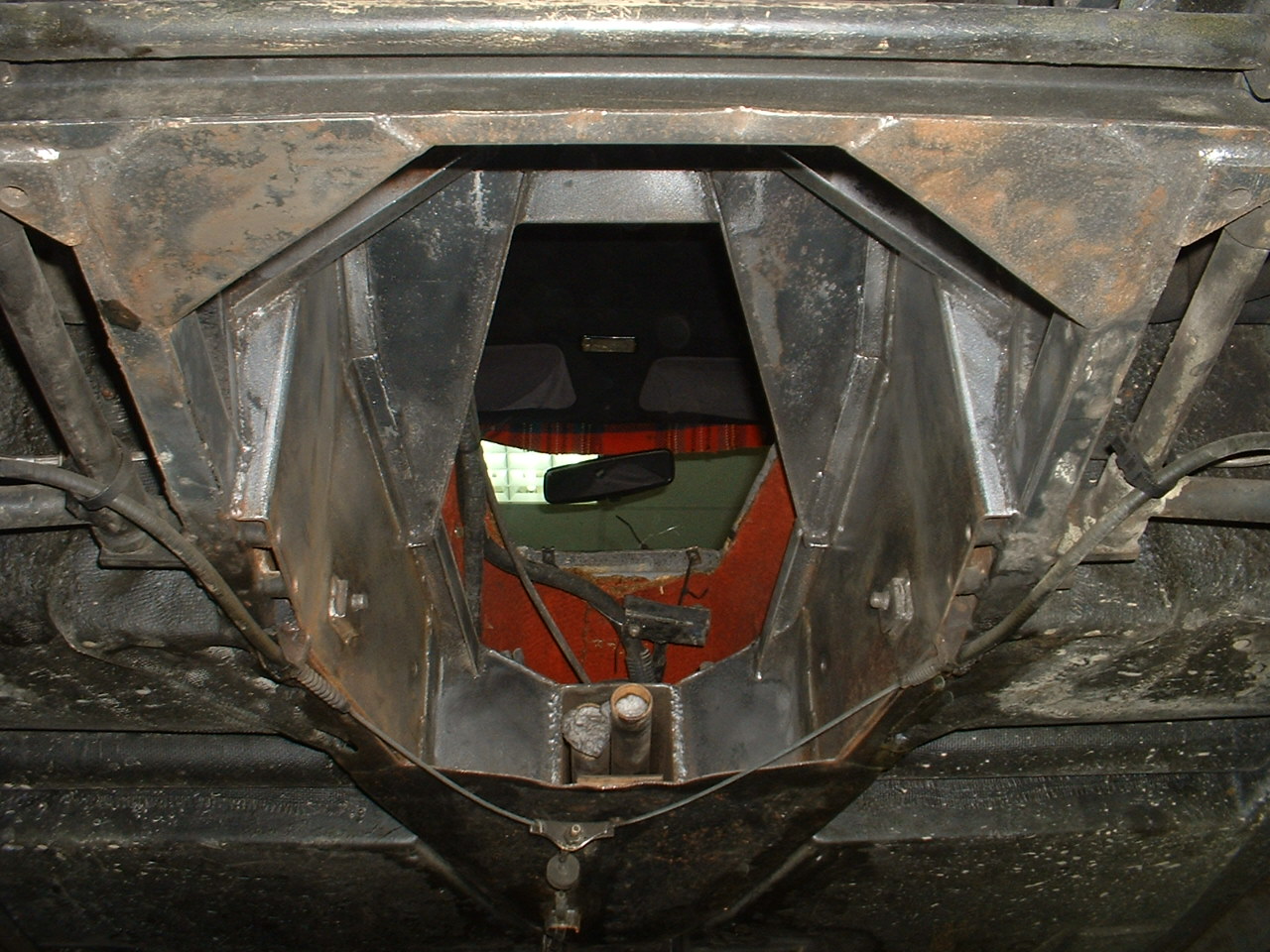

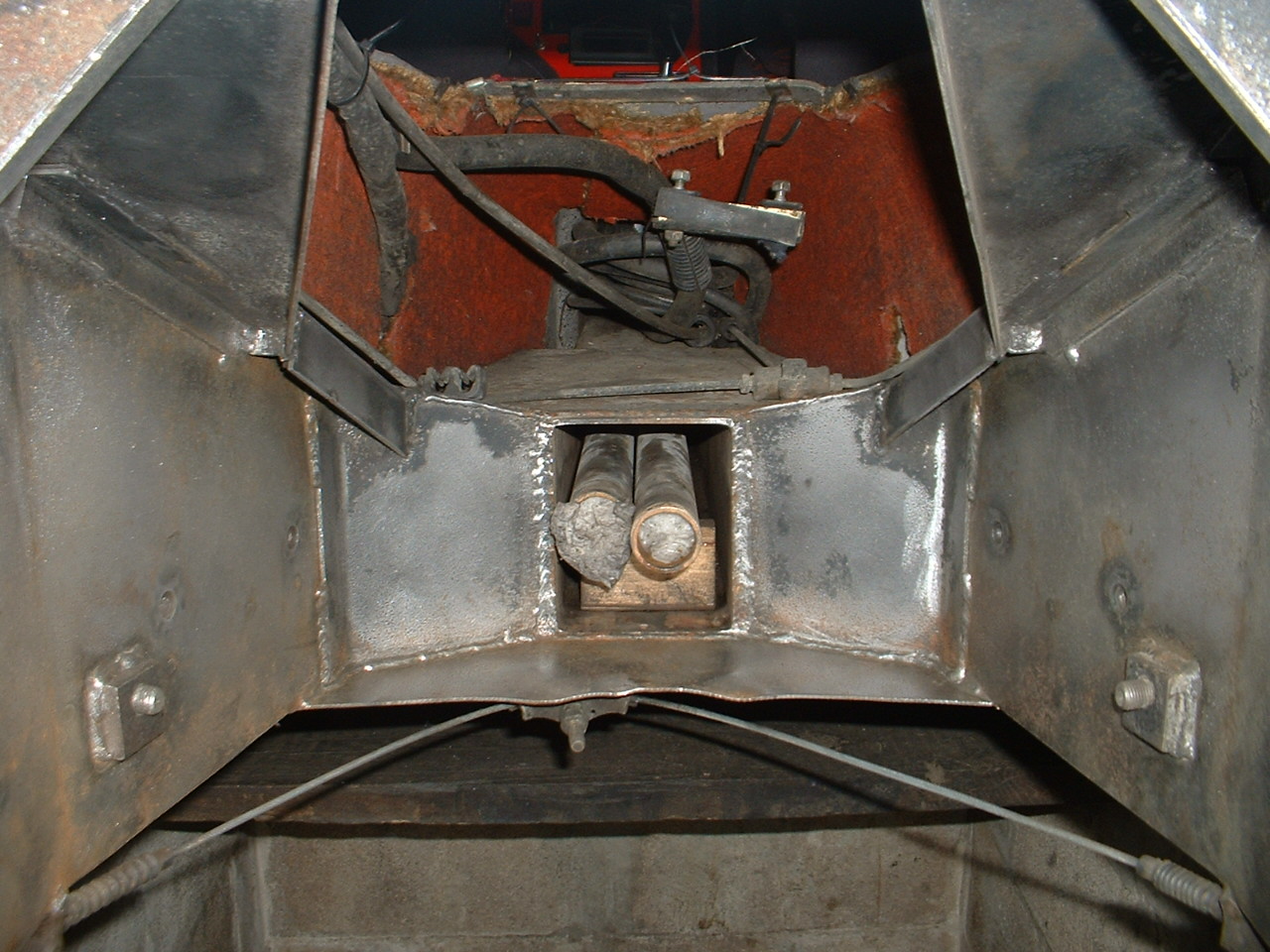

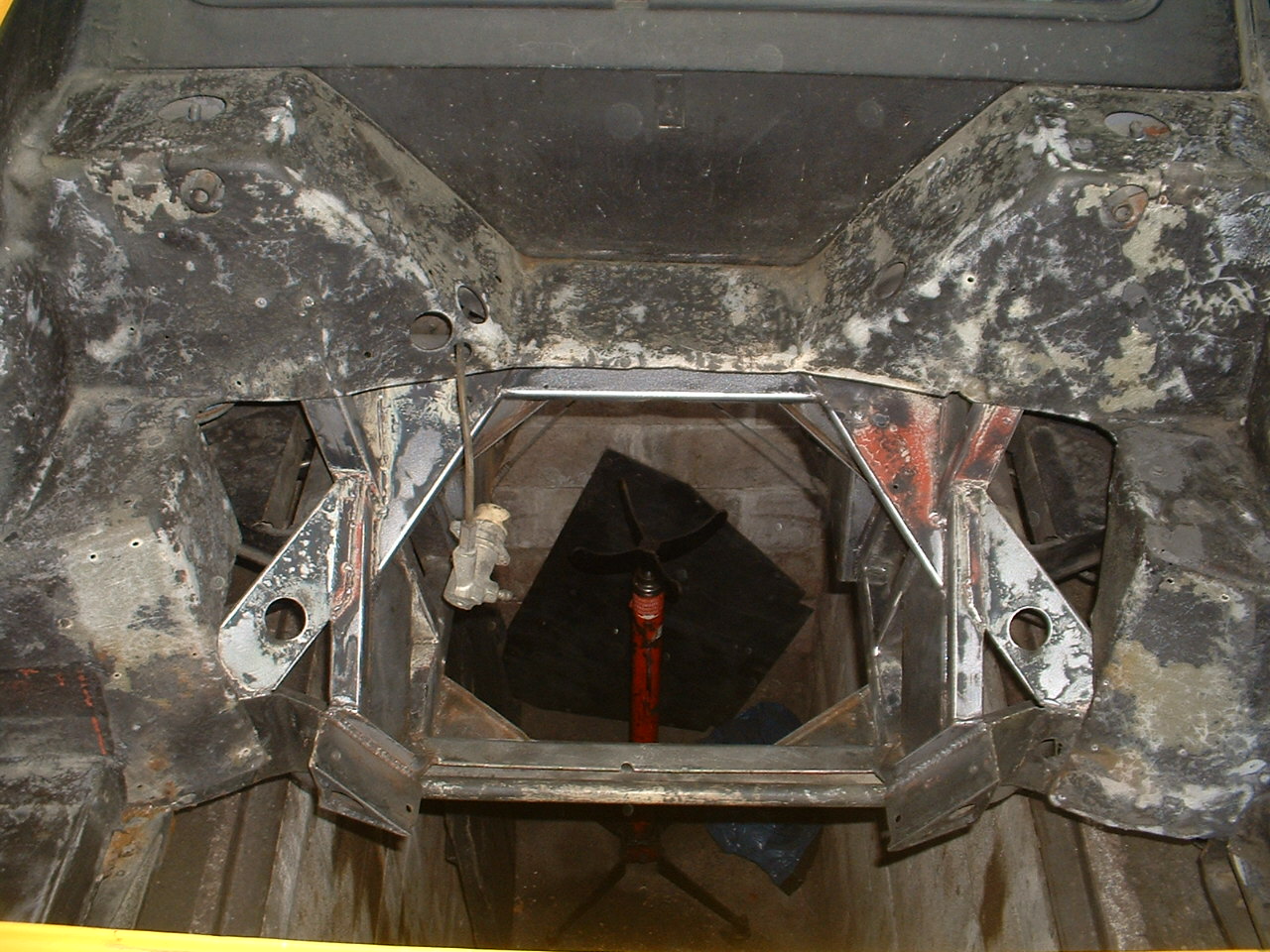

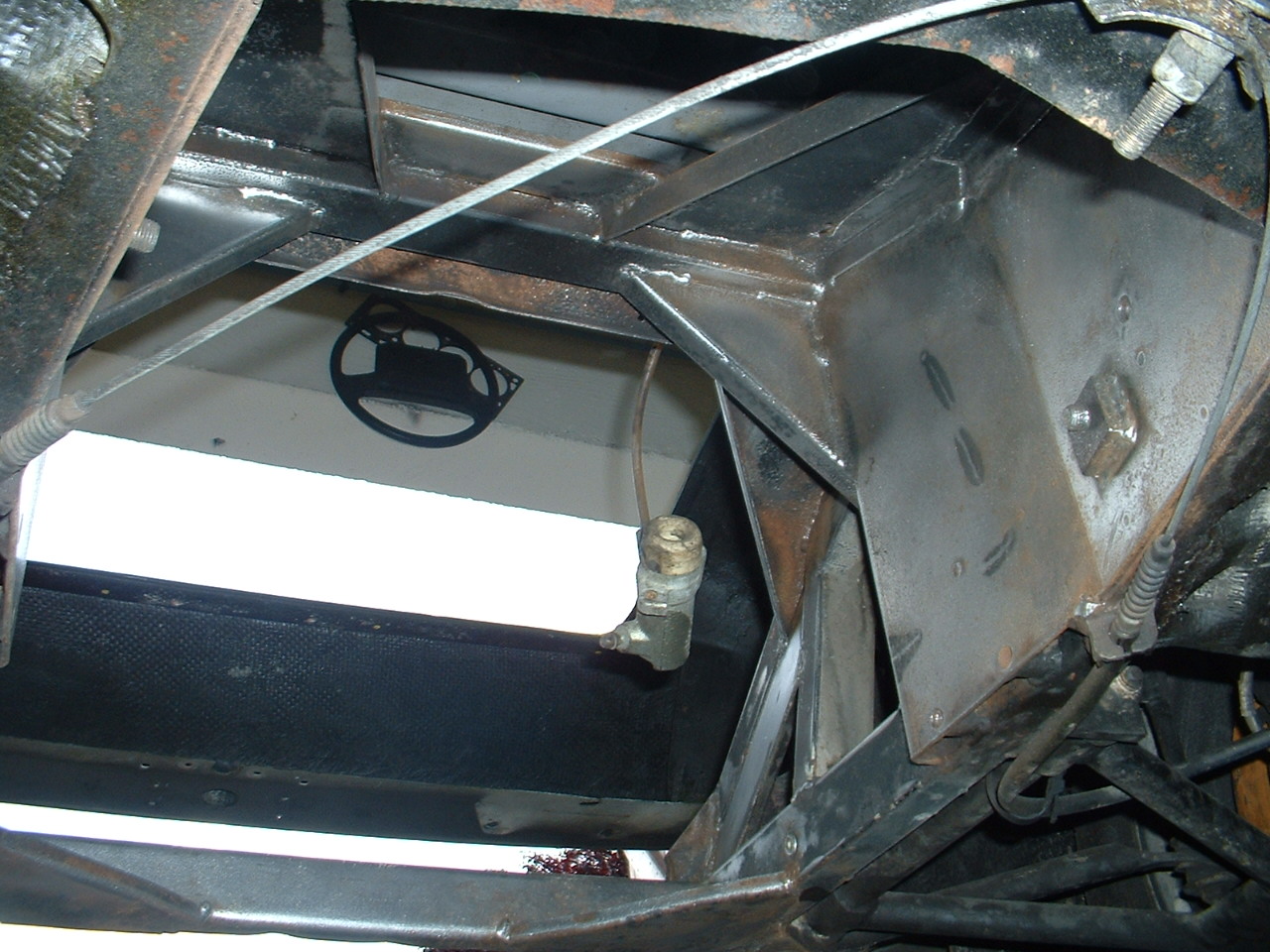

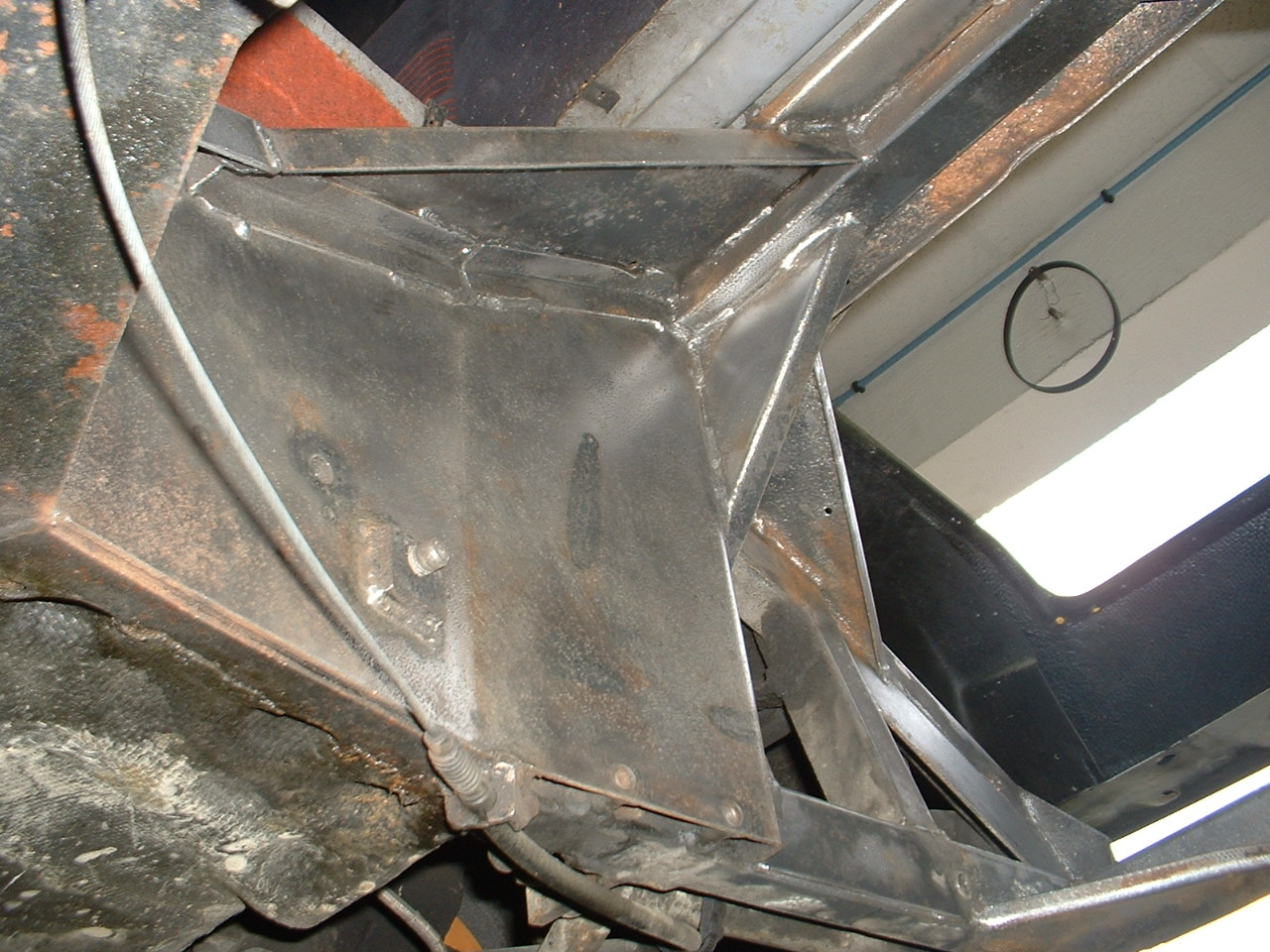

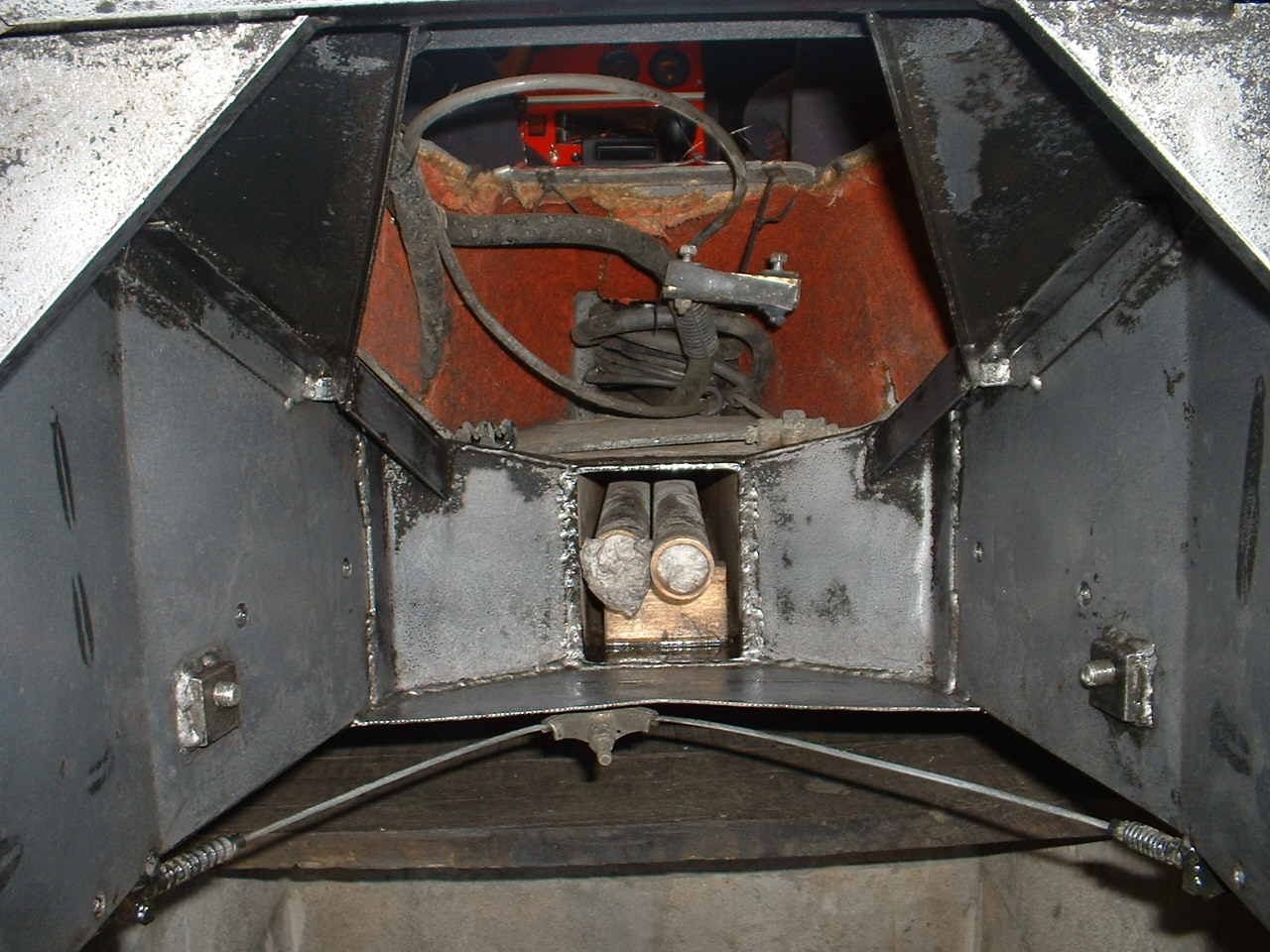

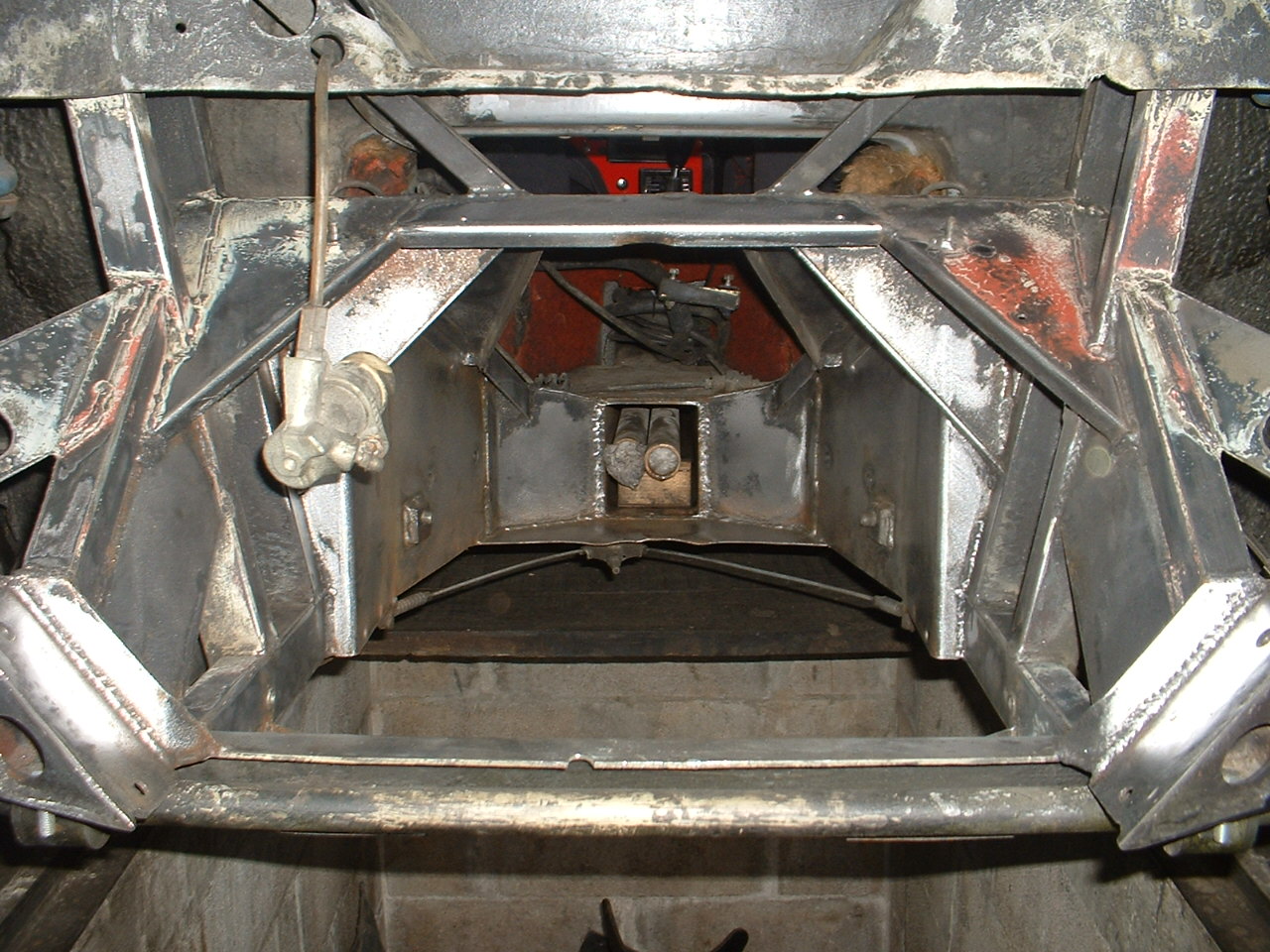

Décapage, poncage du chassis suivi d'un traitement neutralisant la rouille.

decapage-poncage-traitement-chassis-1.jpg decapage-poncage-traitement-chassis-7.jpg decapage-poncage-traitement-chassis-6.jpg decapage-poncage-traitement-chassis-5.jpg decapage-poncage-traitement-chassis-4.jpg decapage-poncage-traitement-chassis-3.jpg decapage-poncage-traitement-chassis-2.jpg

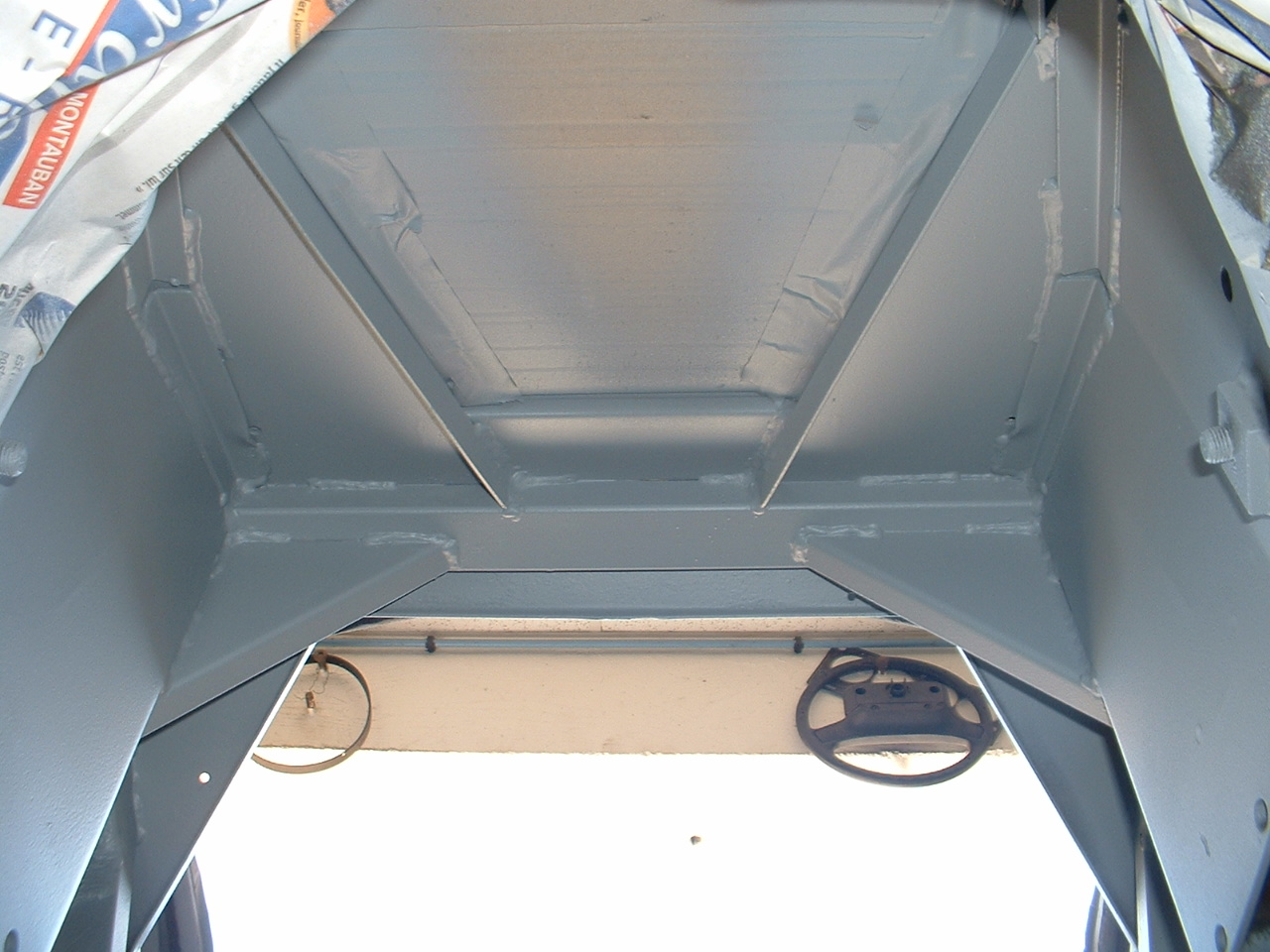

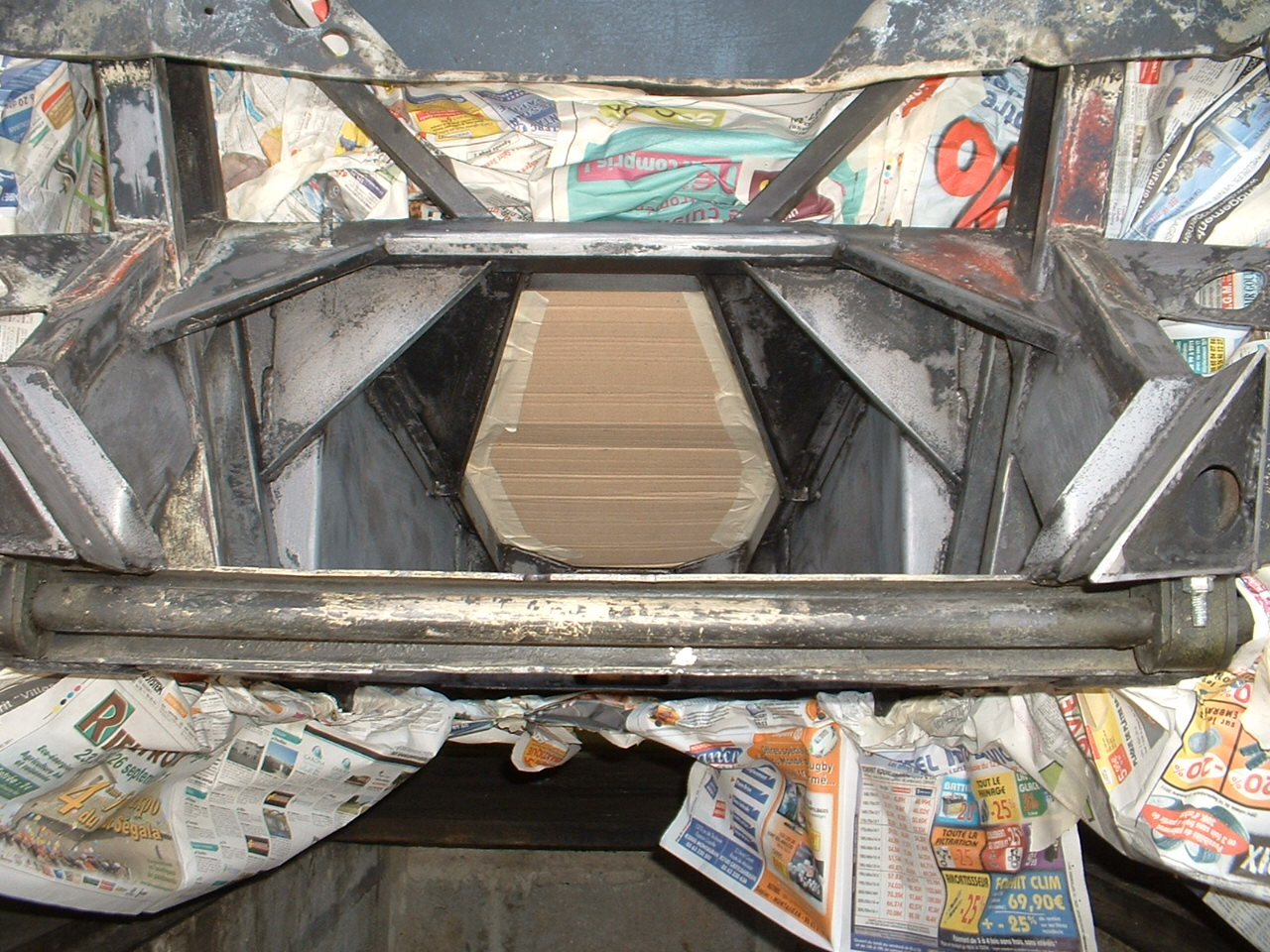

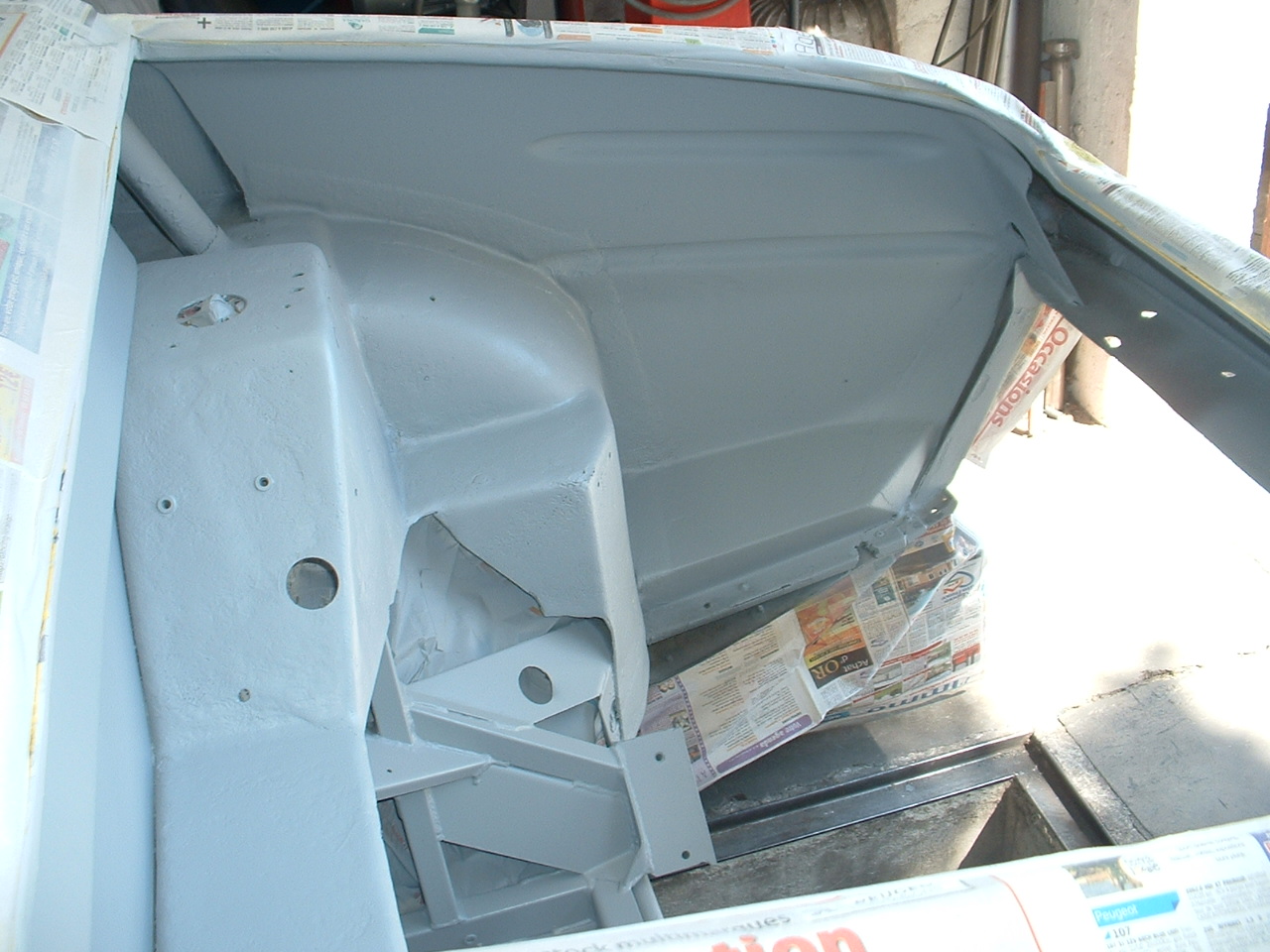

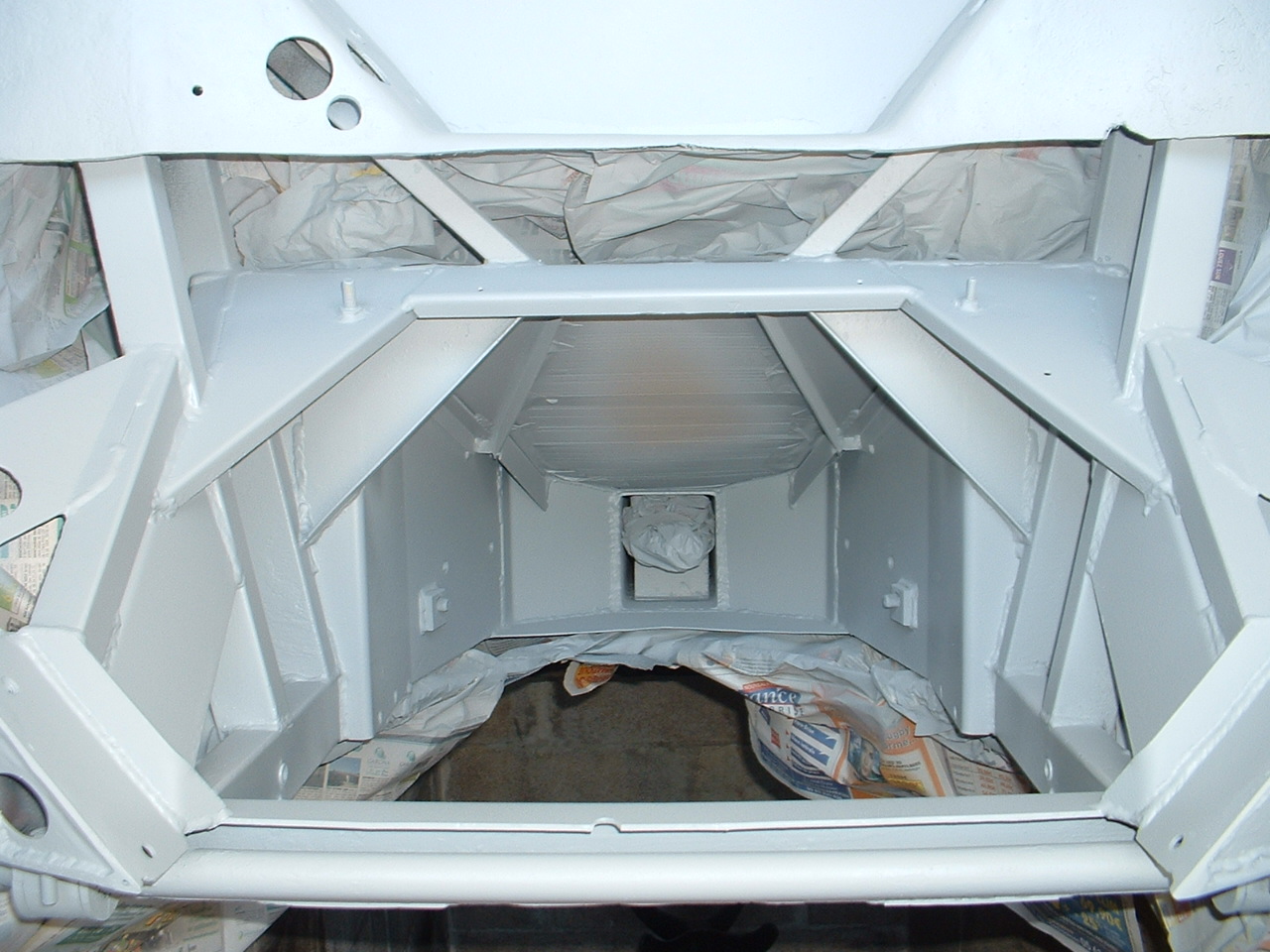

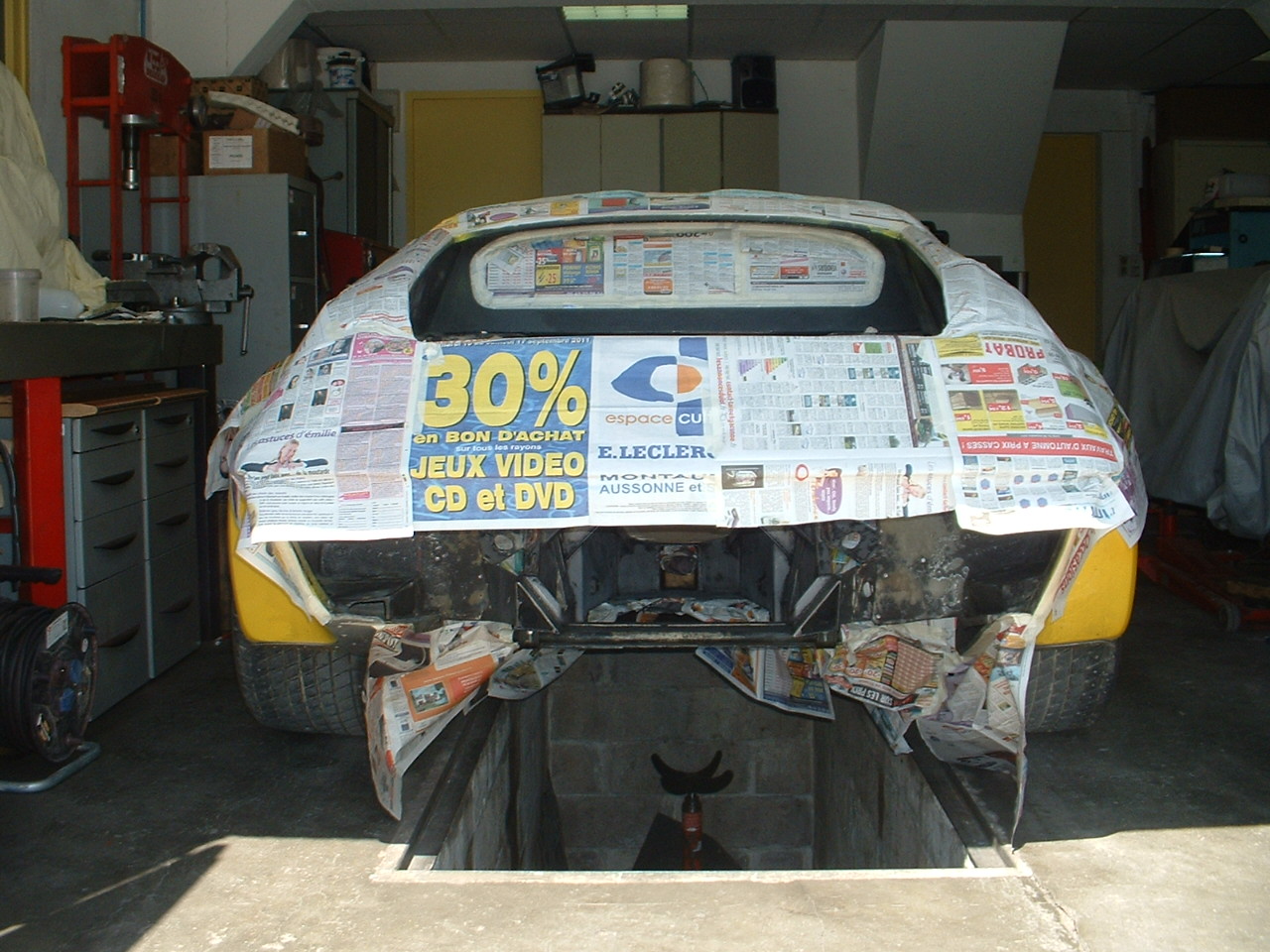

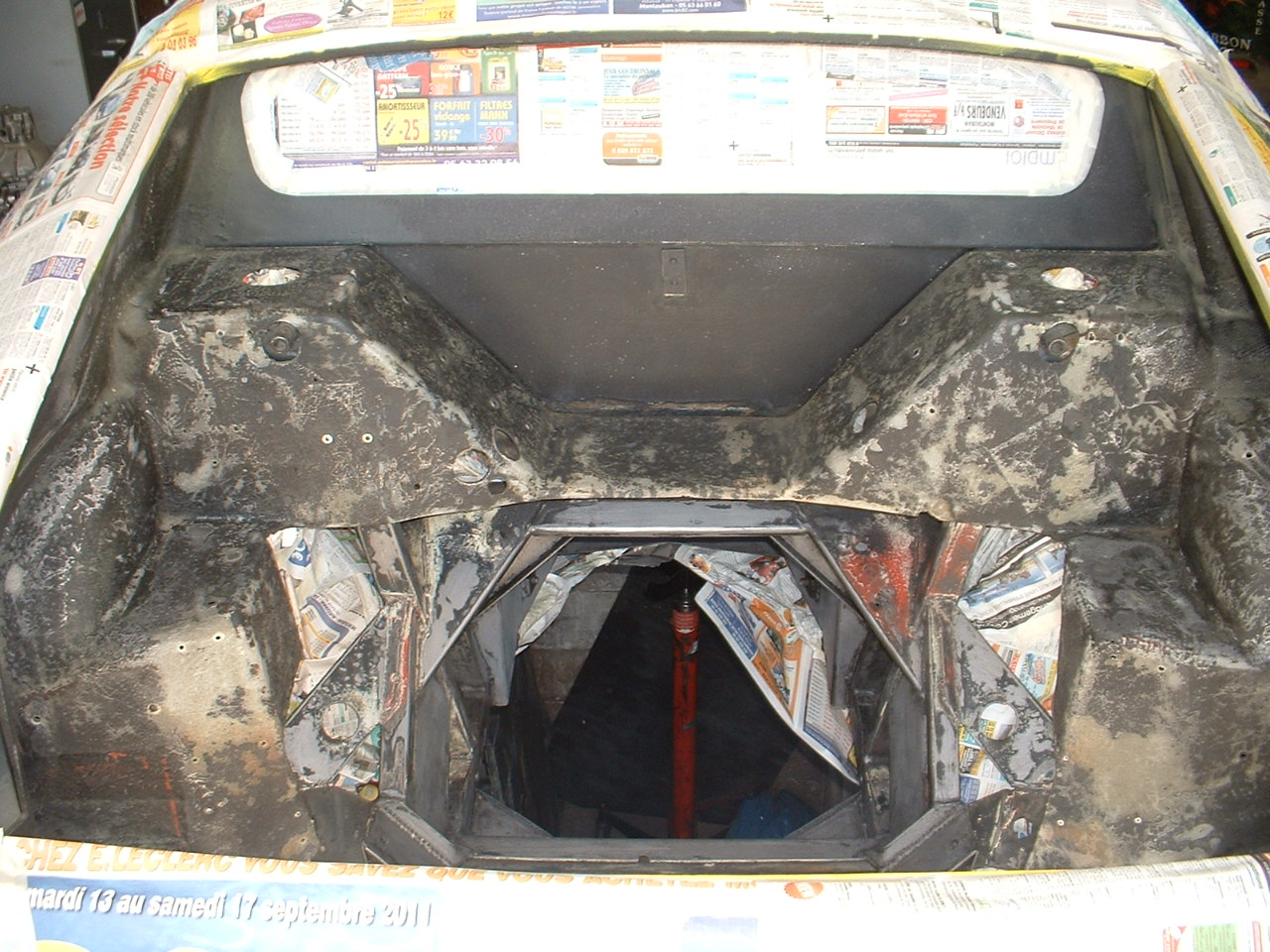

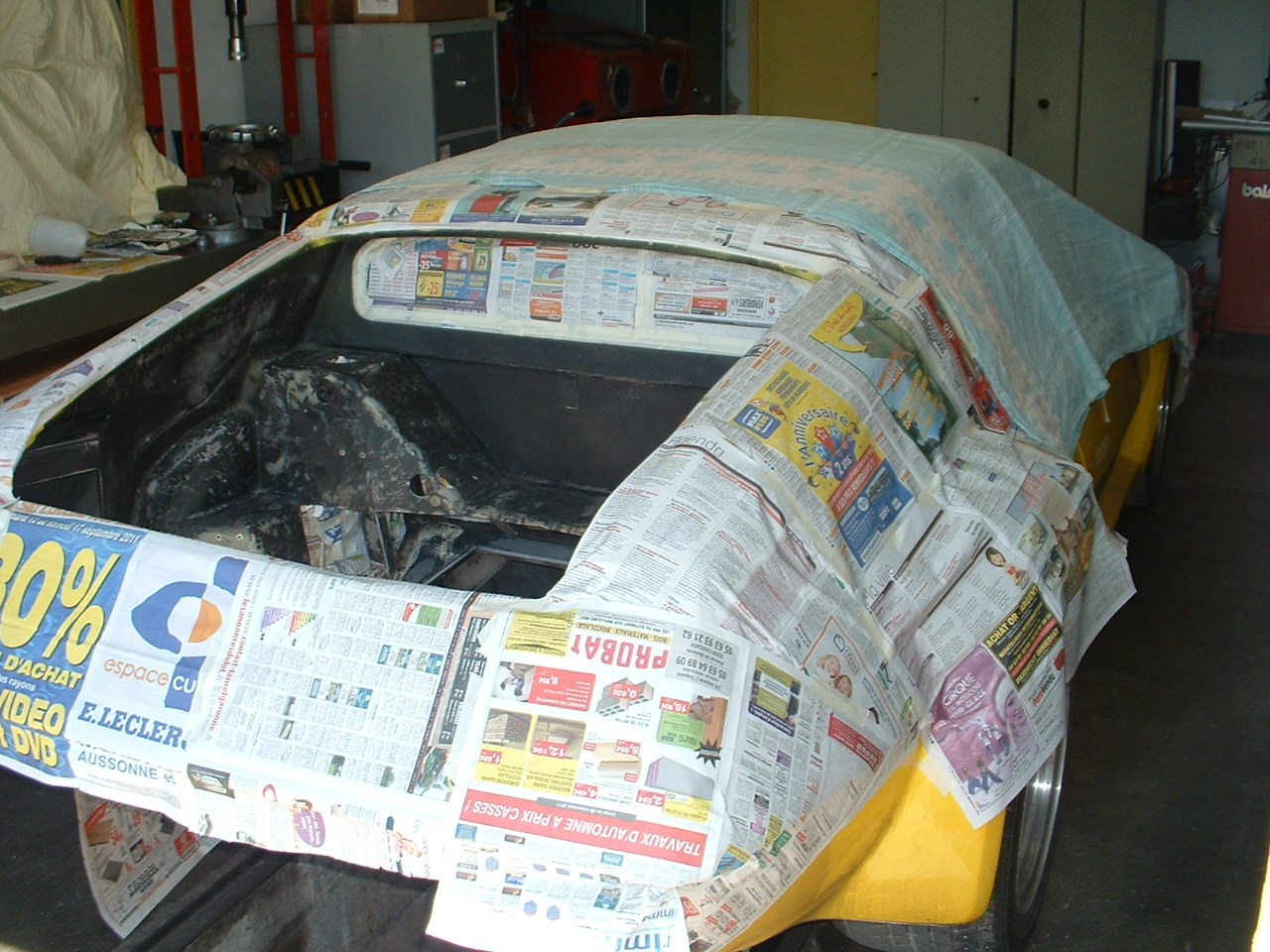

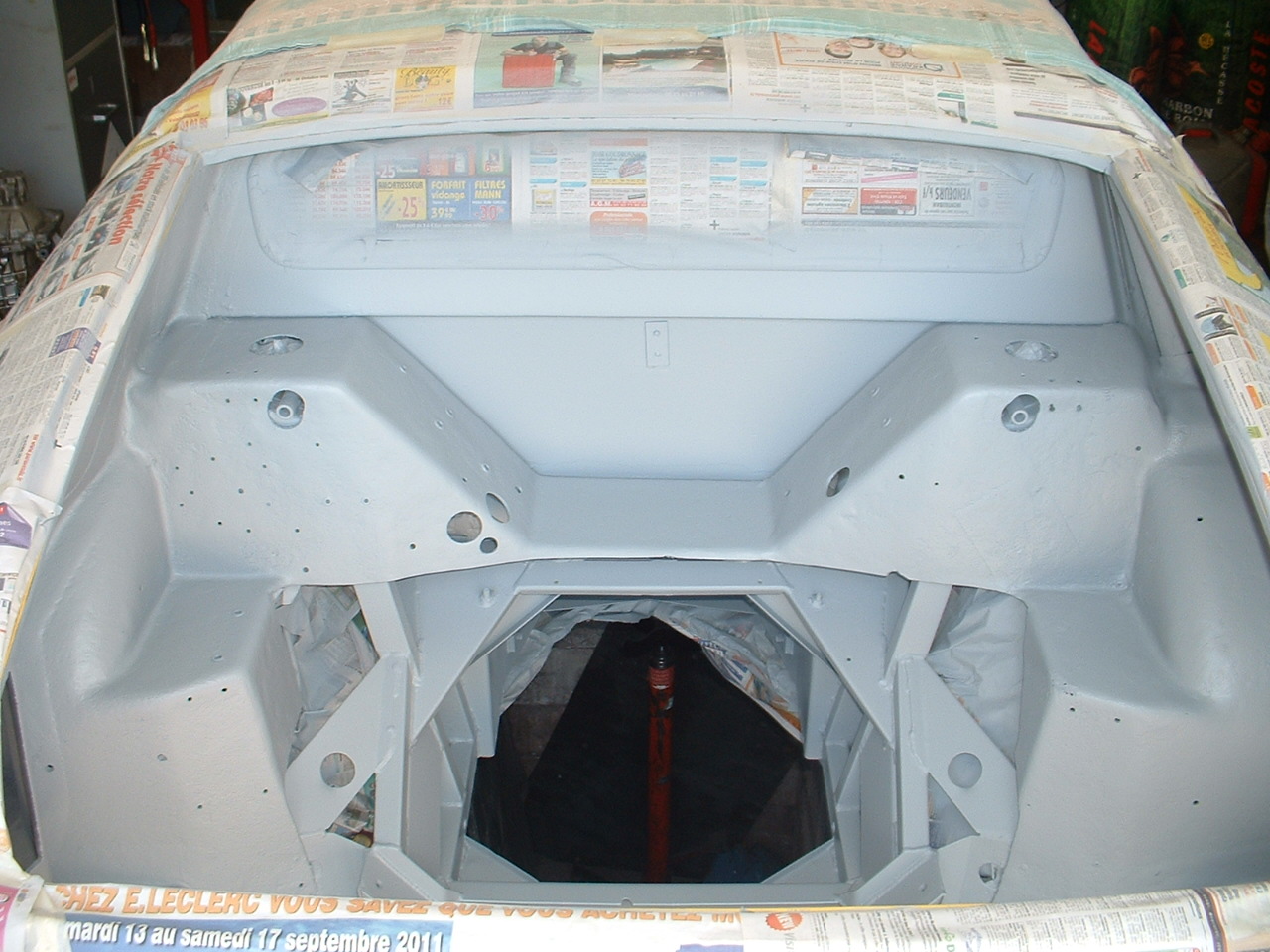

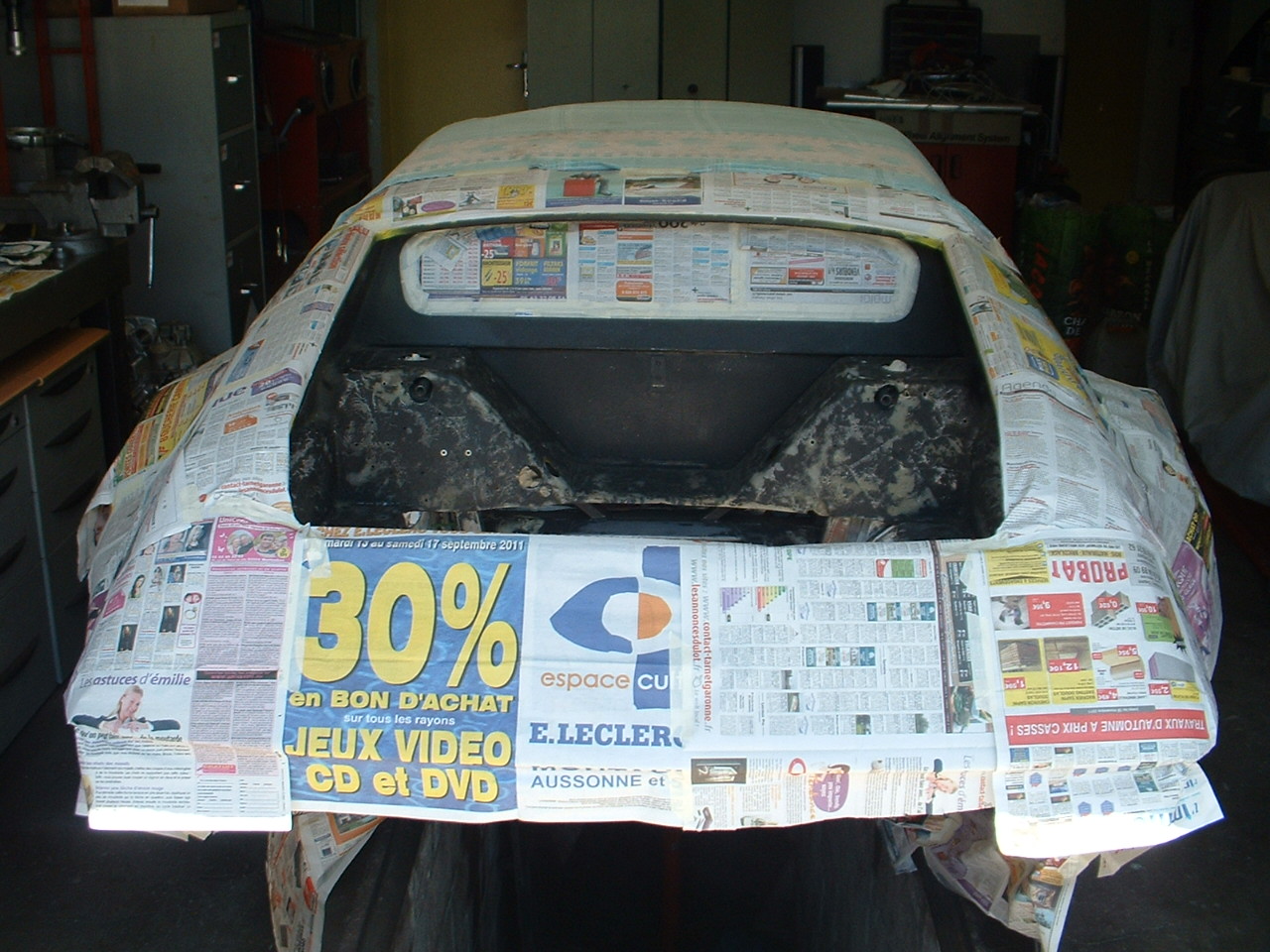

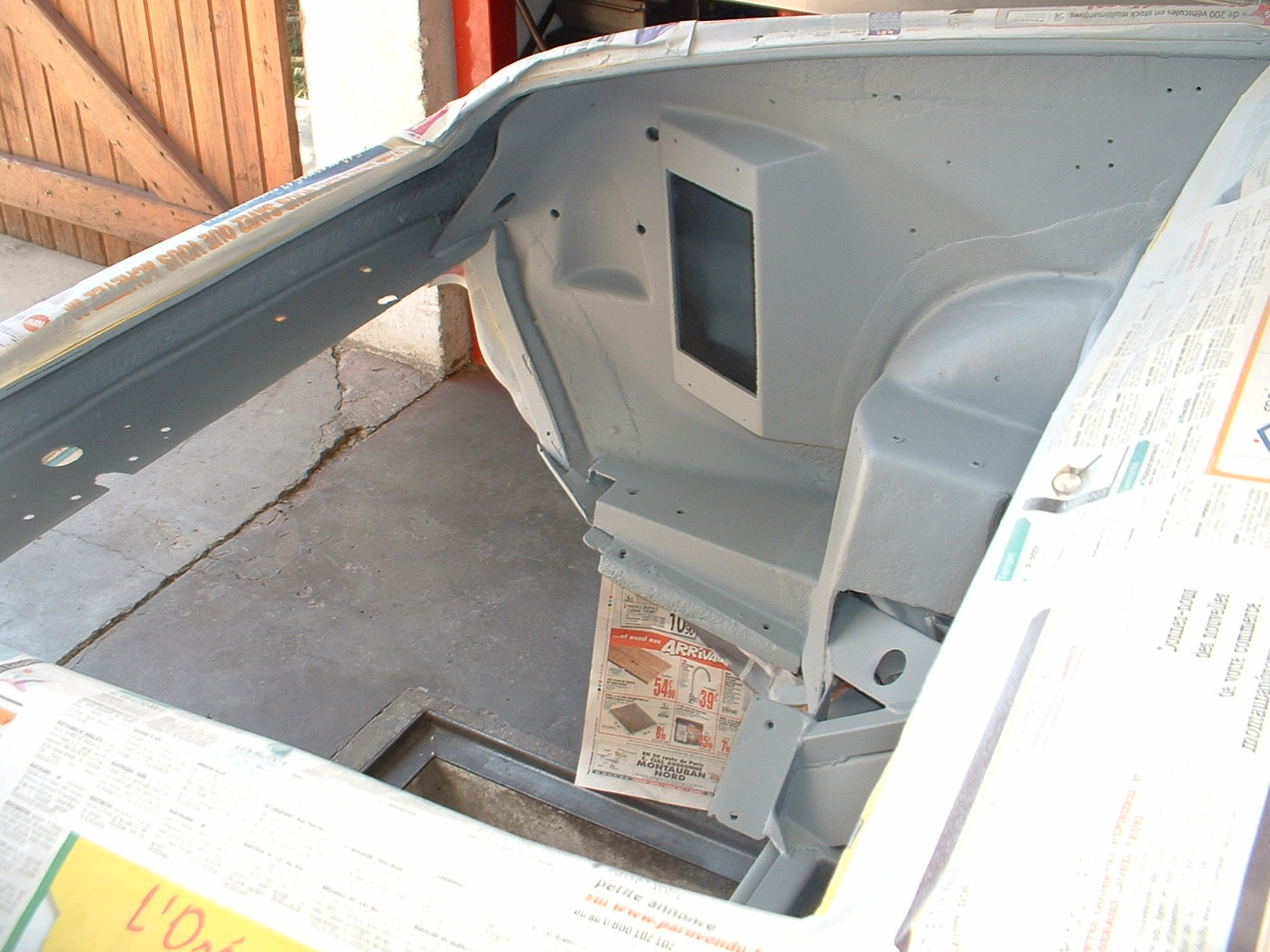

Mise en apprêt du chassis et du compartiment moteur.

mise-en-appret-chassis-et-compartiment-moteur-3.jpg mise-en-appret-chassis-et-compartiment-moteur-4.jpg mise-en-appret-chassis-et-compartiment-moteur-5.jpg mise-en-appret-chassis-et-compartiment-moteur-6.jpg mise-en-appret-chassis-et-compartiment-moteur-2.jpg mise-en-appret-chassis-et-compartiment-moteur-1.jpg mise-en-appret-chassis-et-compartiment-moteur-10.jpg mise-en-appret-chassis-et-compartiment-moteur-9.jpg mise-en-appret-chassis-et-compartiment-moteur-8.jpg mise-en-appret-chassis-et-compartiment-moteur-7.jpg

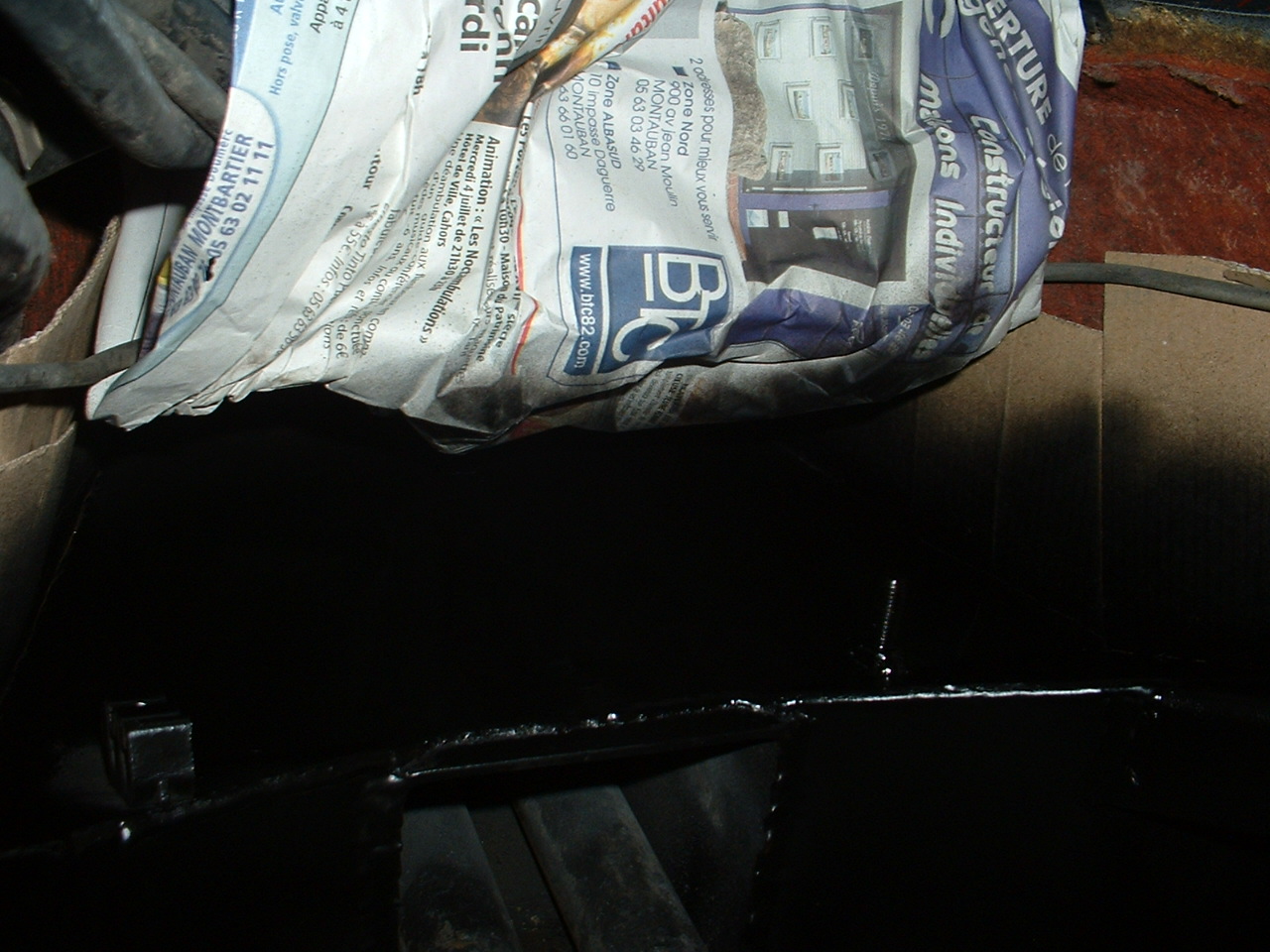

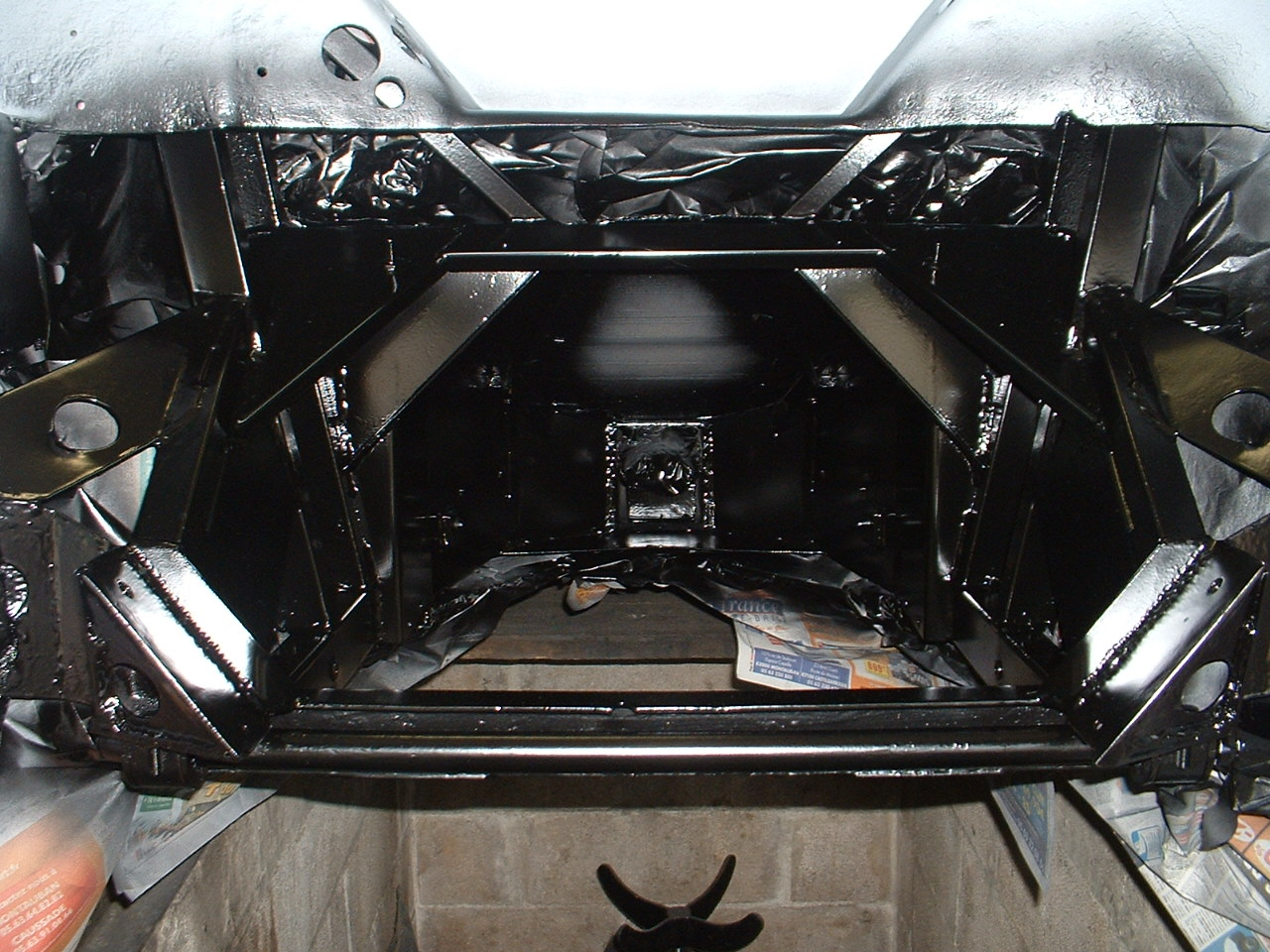

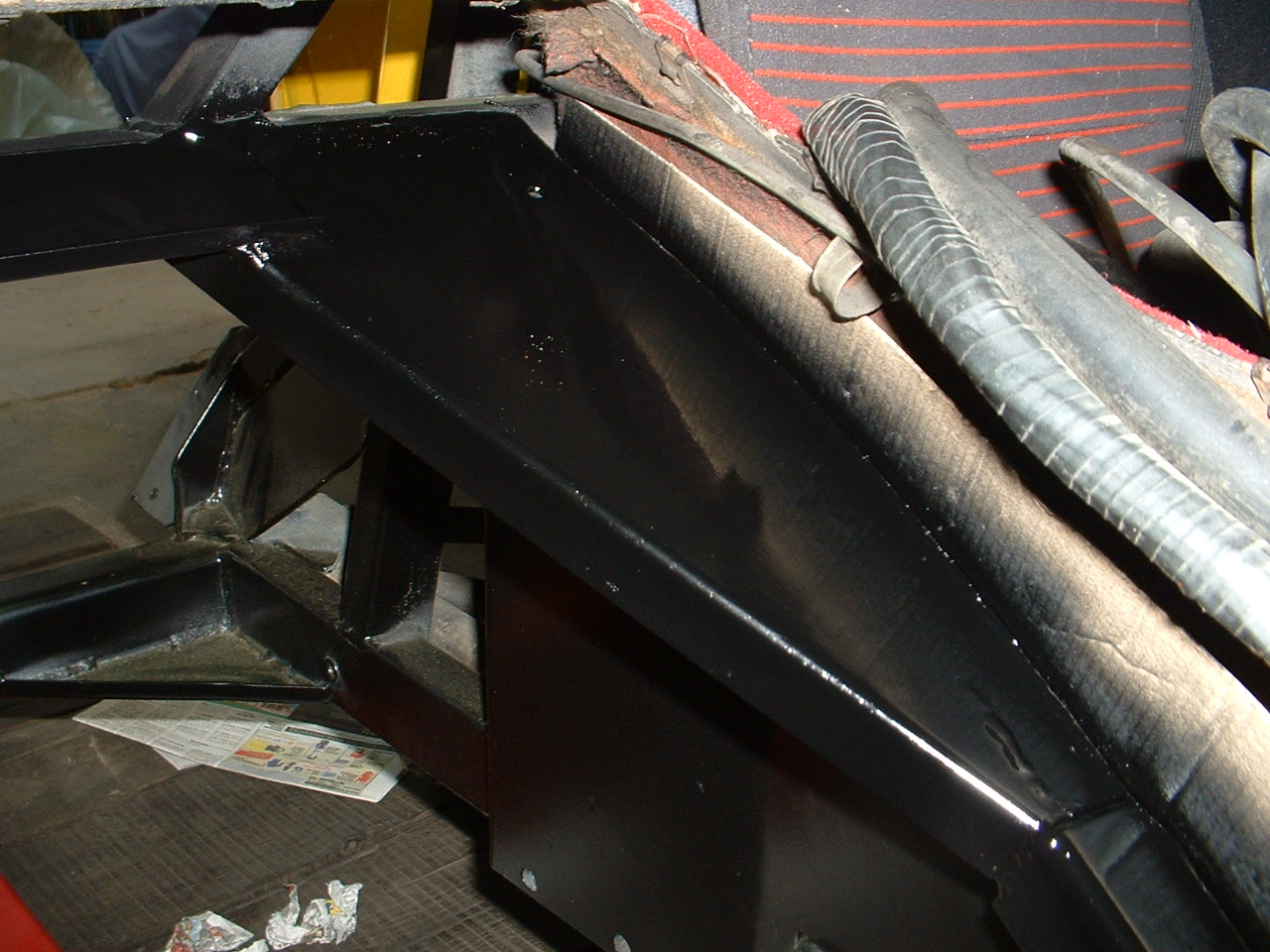

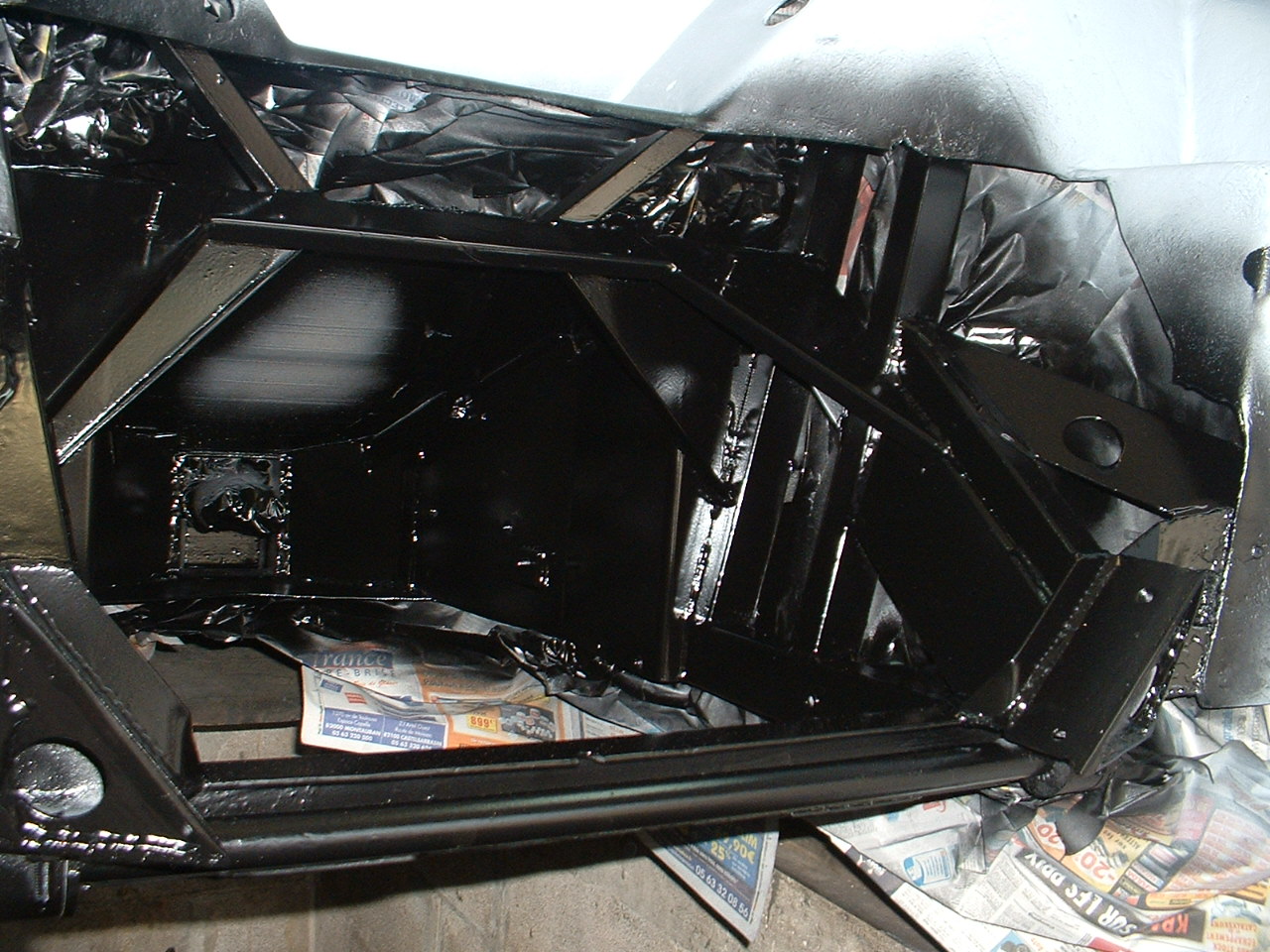

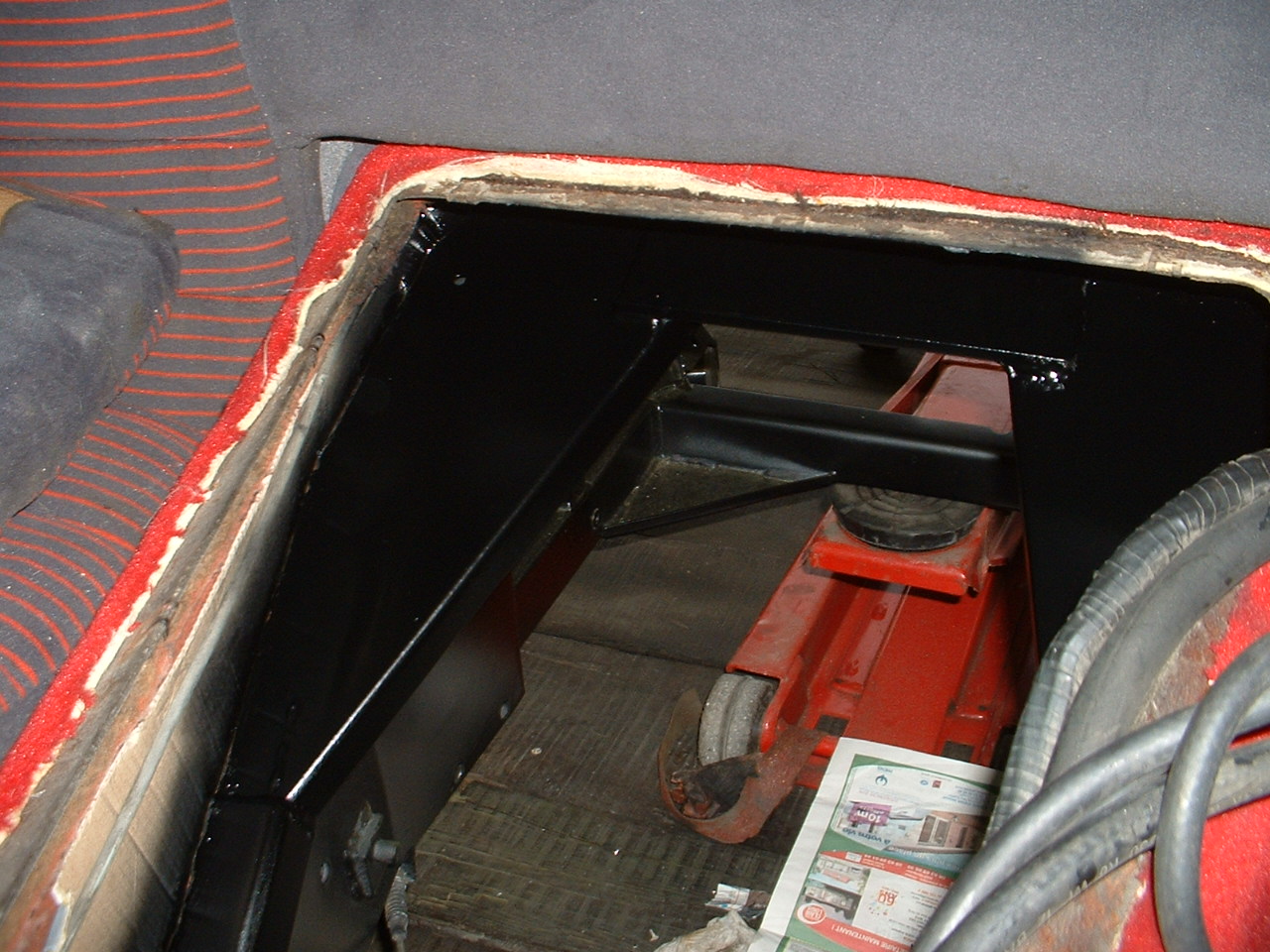

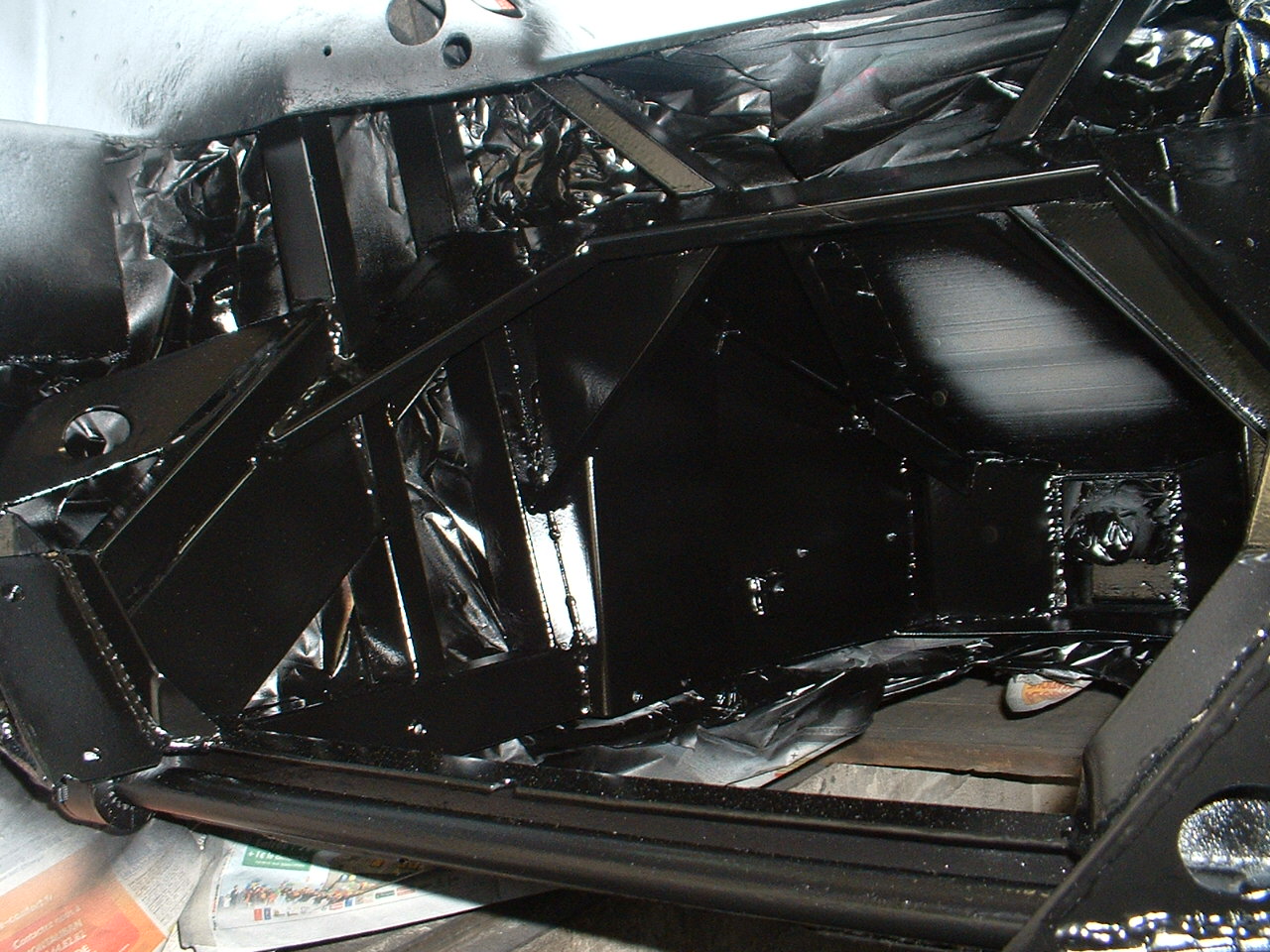

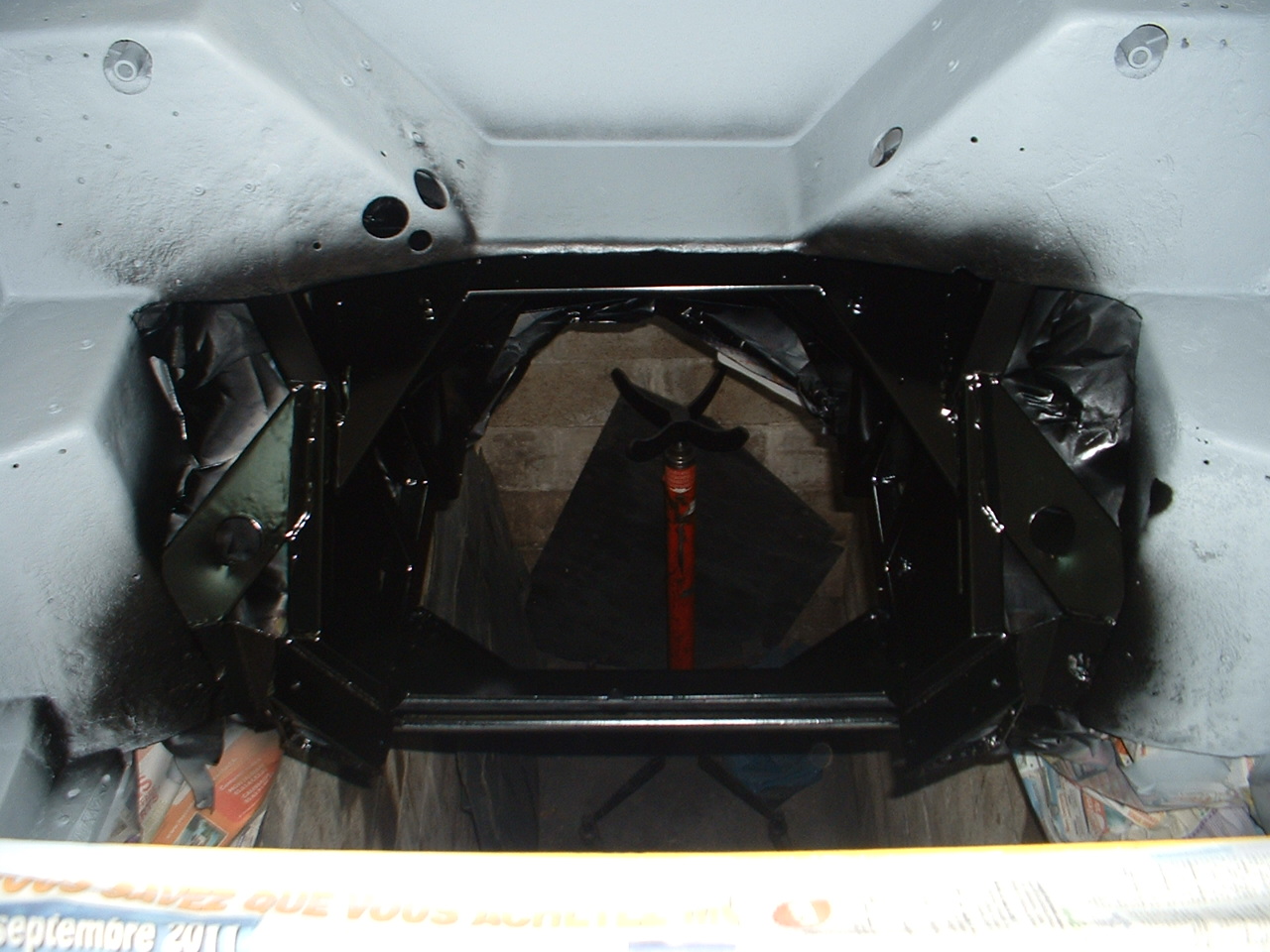

Mise au noir du chassis.

peinture-noir-satin-tunel-boite-3.jpg peinture-noir-satin-tunel-boite-2.jpg peinture-noir-satin-tunel-boite-1.jpg mise-en-noir-chassis-4.jpg mise-en-noir-chassis-3.jpg mise-en-noir-chassis-2.jpg mise-en-noir-chassis-1.jpg

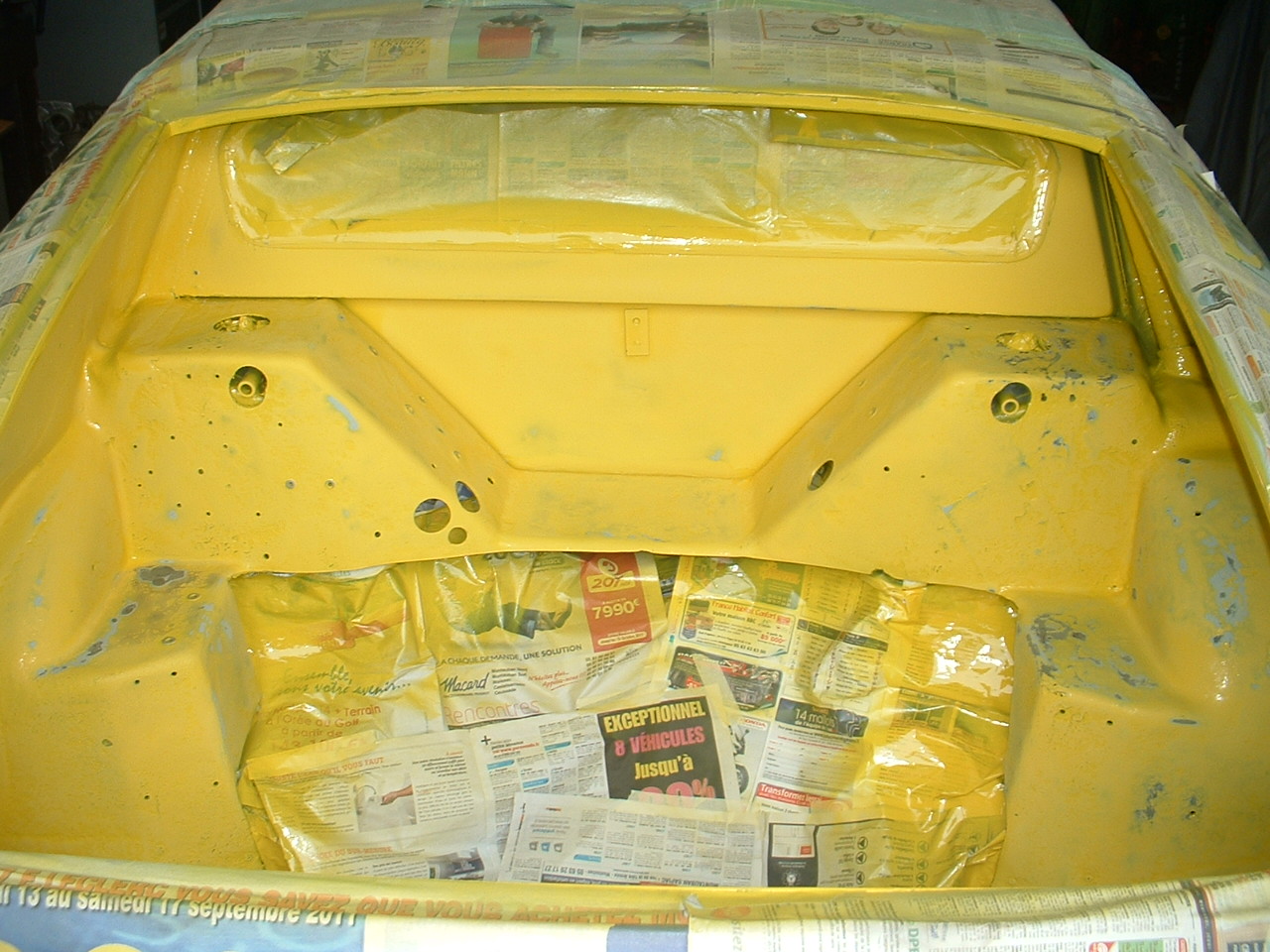

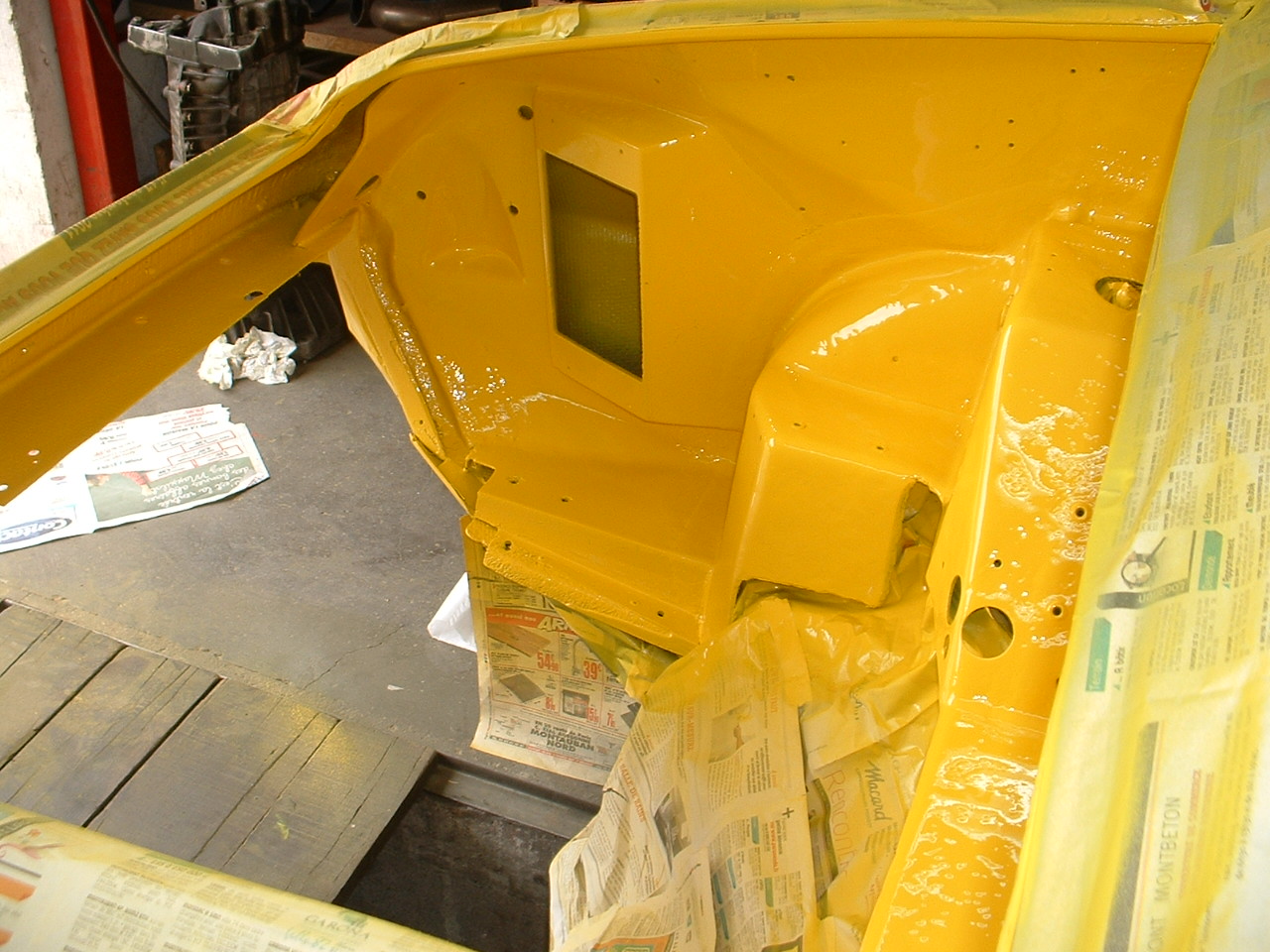

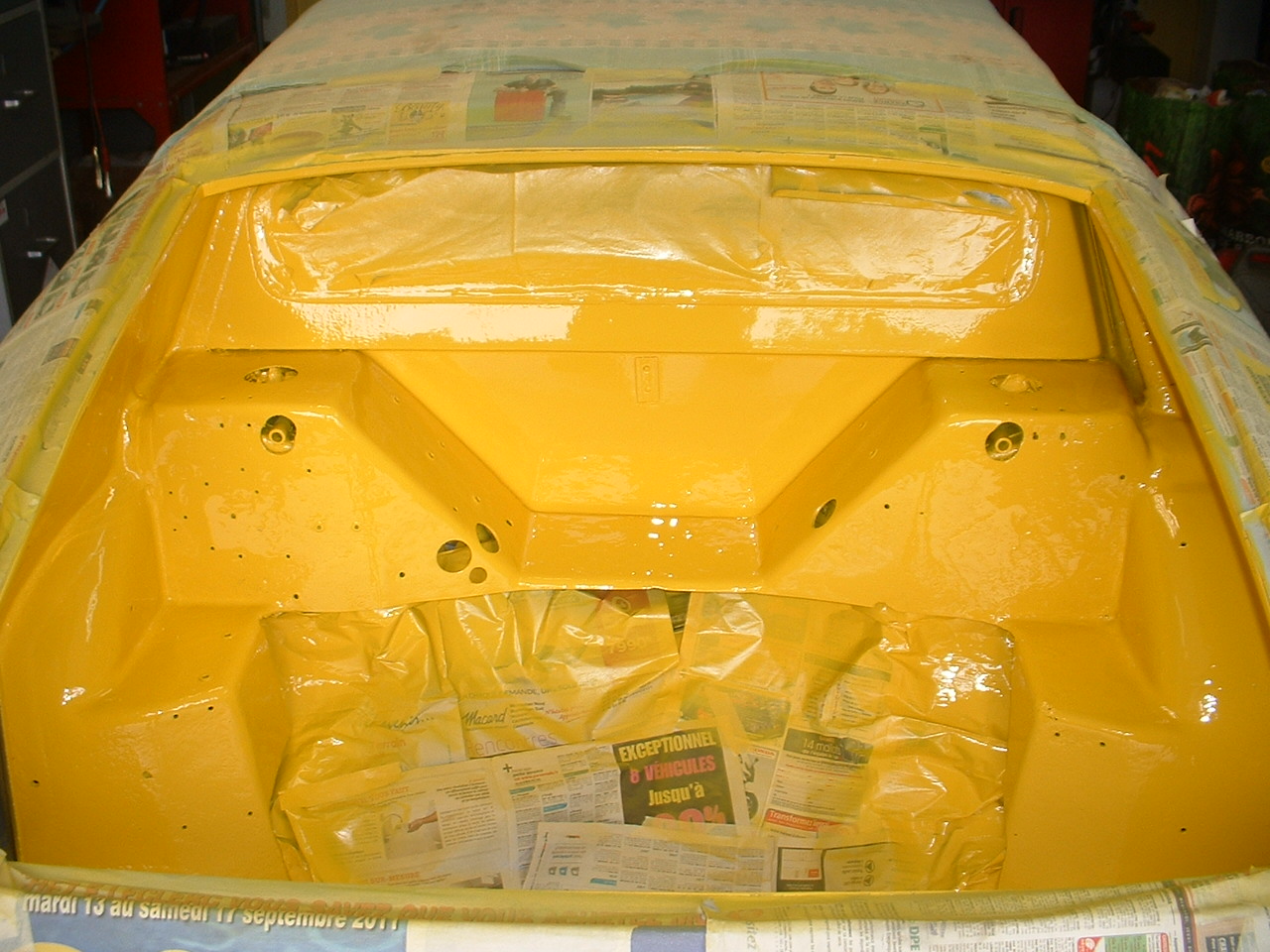

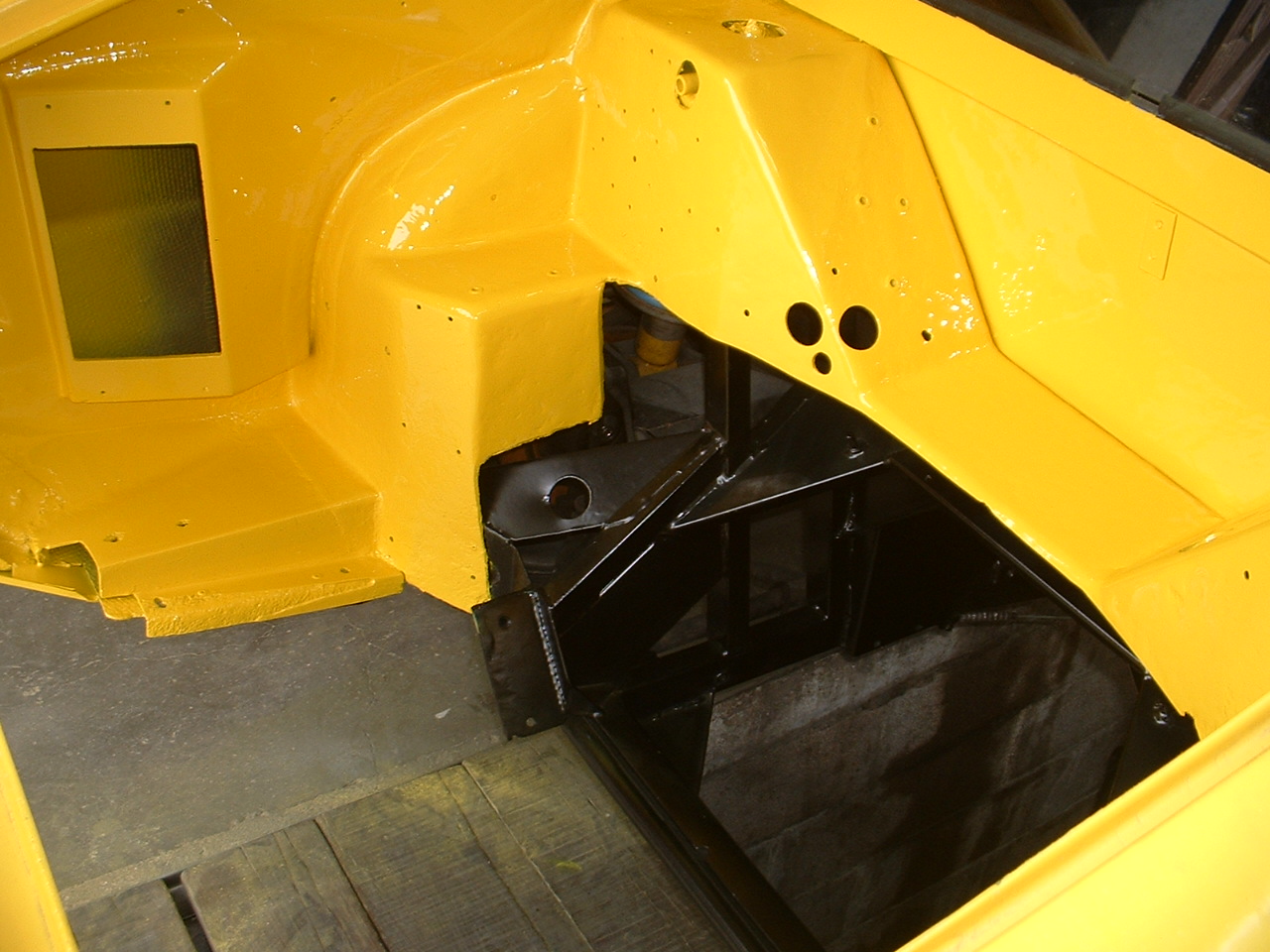

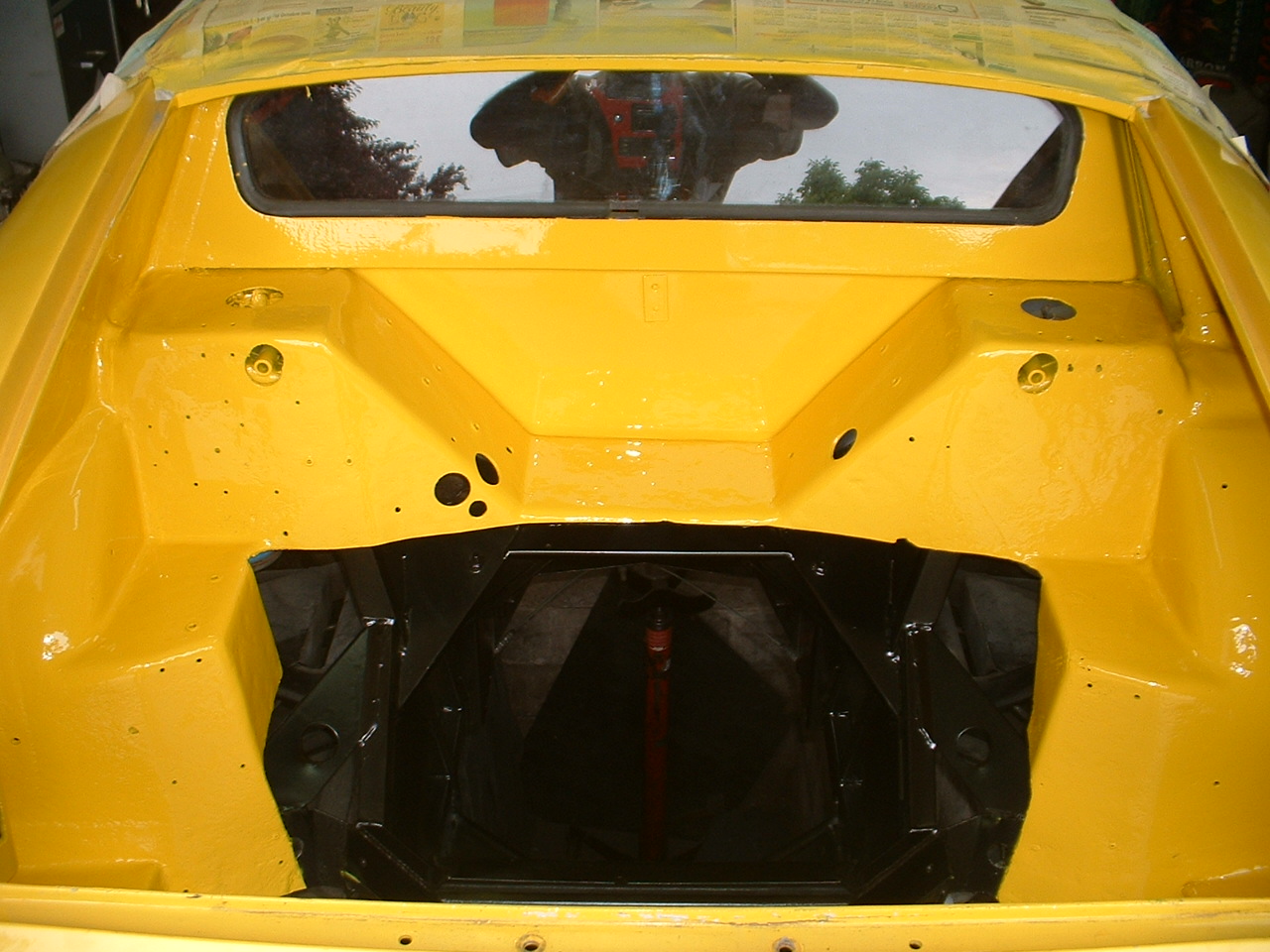

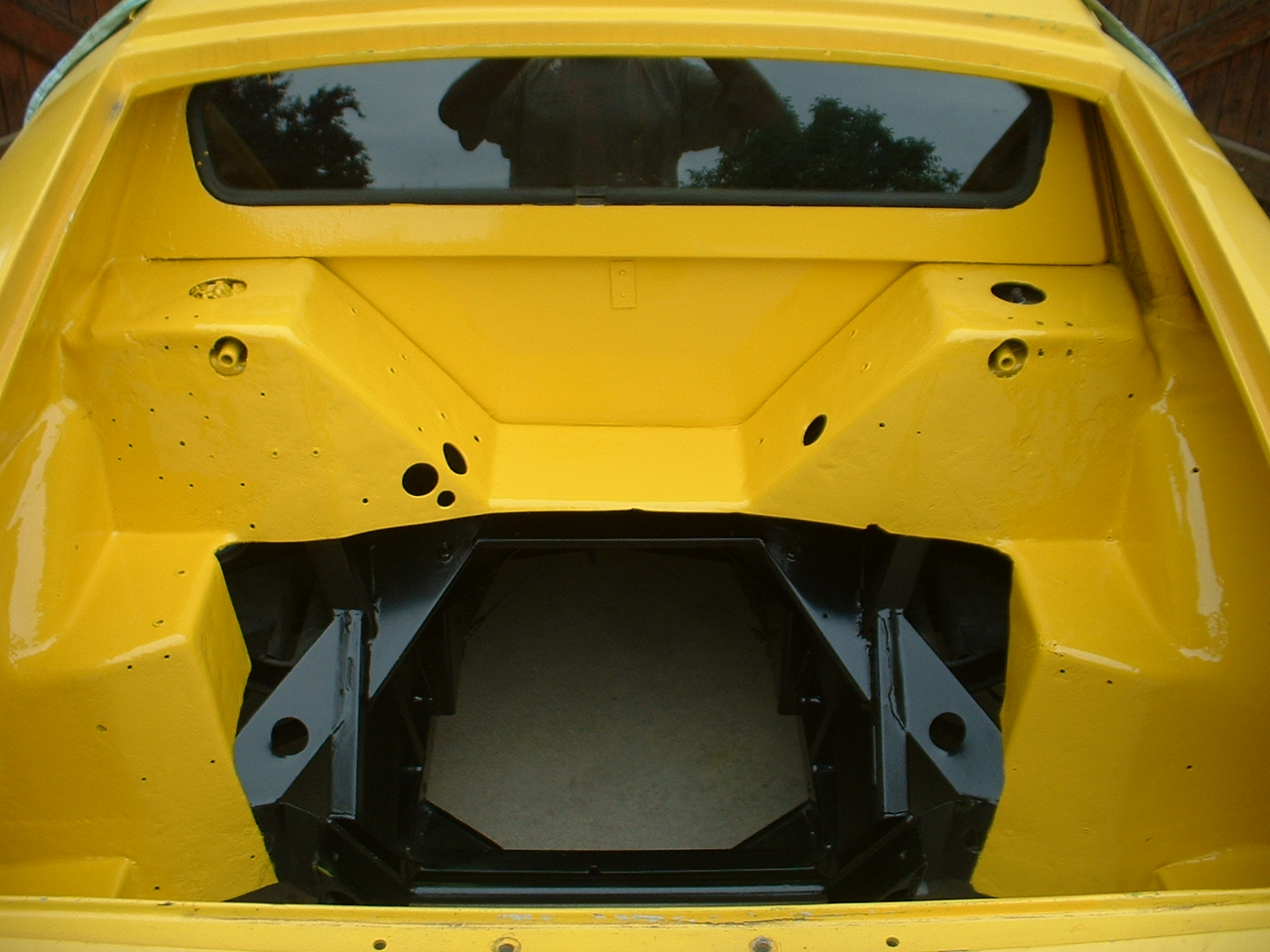

Peinture du compartiment moteur.

finalisation-peinture-compartiment-moteur-1.jpg finalisation-peinture-compartiment-moteur-2.jpg finalisation-peinture-compartiment-moteur-3.jpg finalisation-peinture-compartiment-moteur-4.jpg finalisation-peinture-compartiment-moteur-5.jpg finalisation-peinture-compartiment-moteur-6.jpg peinture-compartiment-moteur-1.jpg

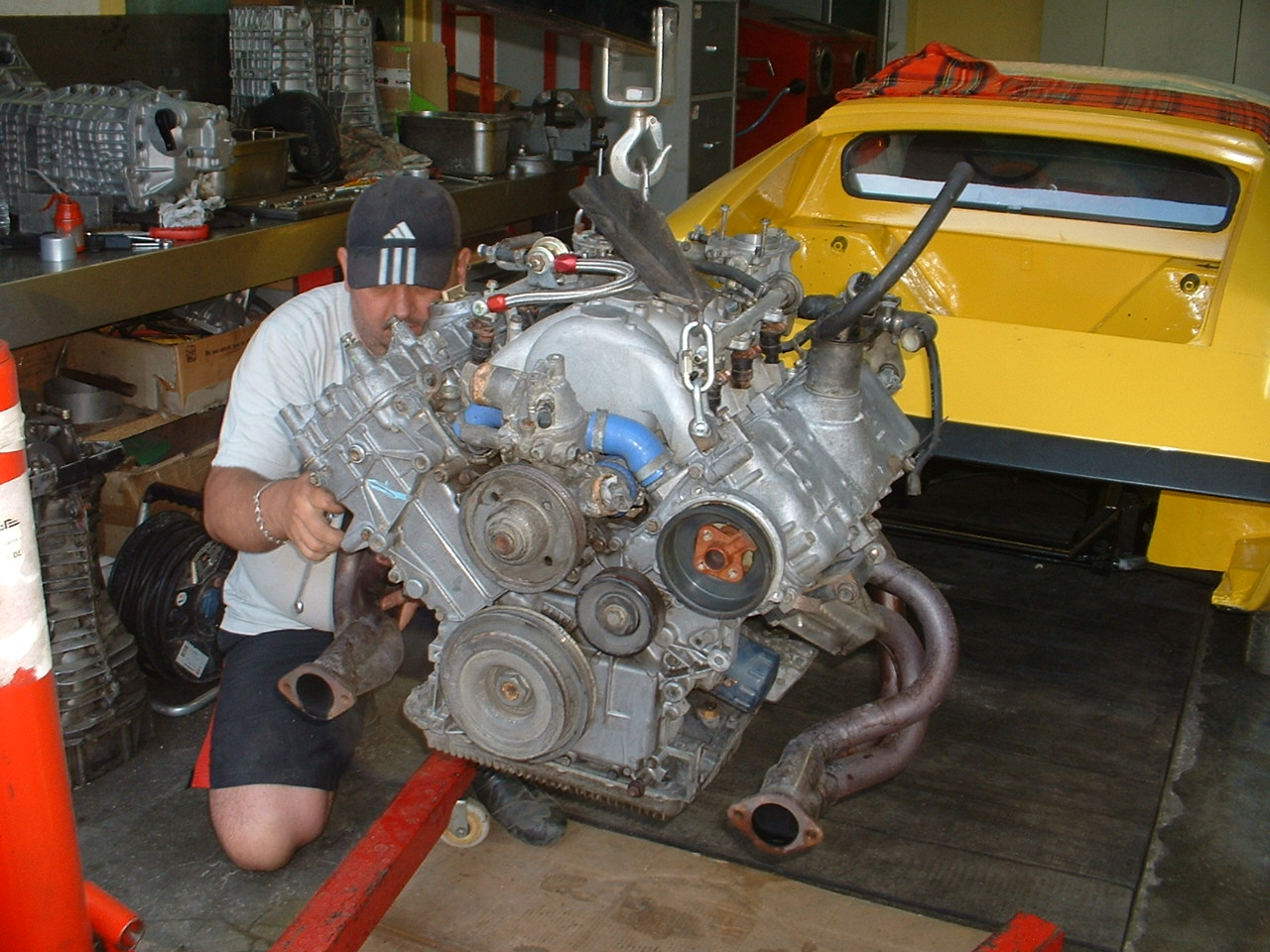

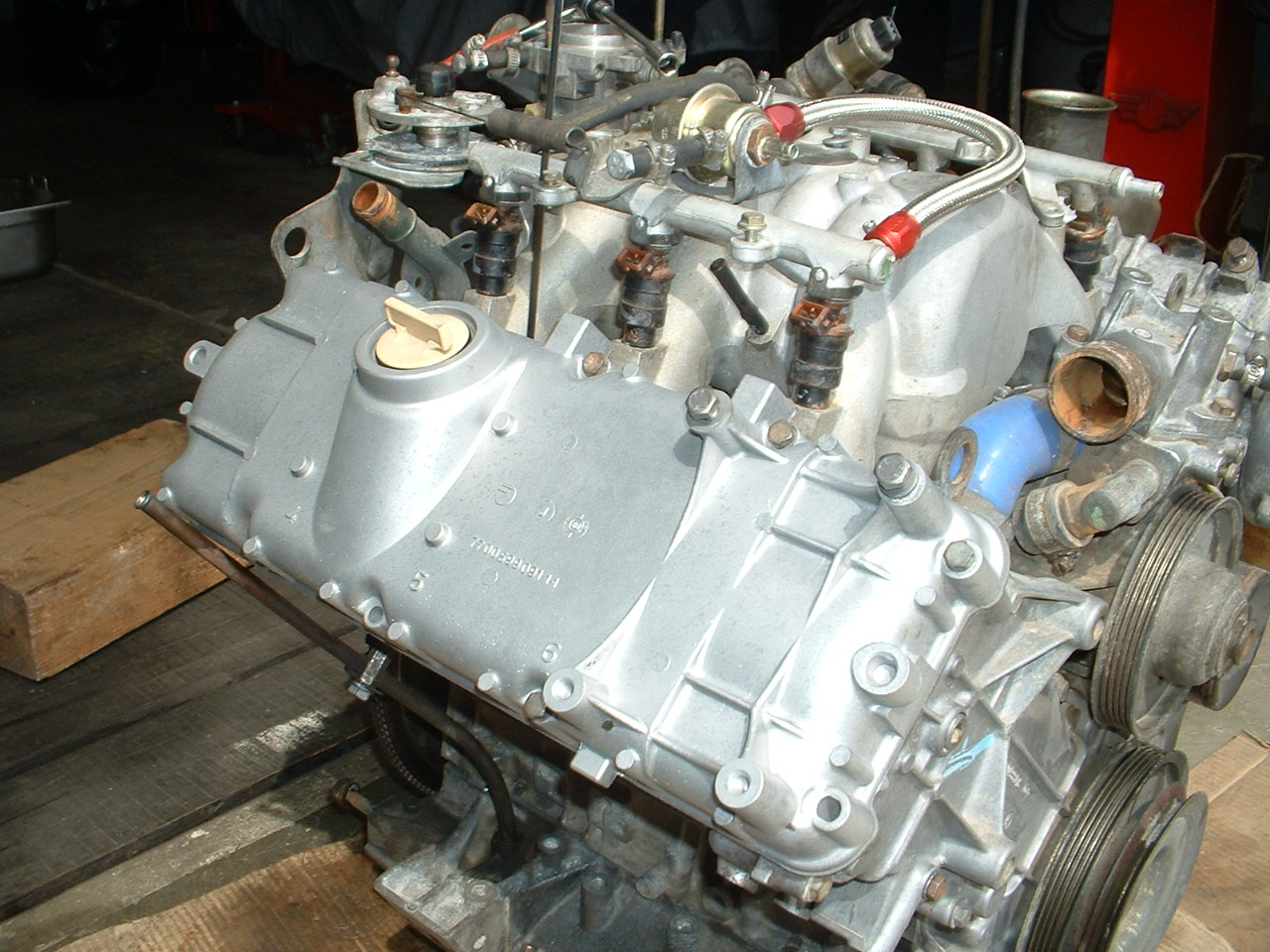

Récupération du nouveau moteur: Origine R25 V6 2.8 litres à injection.

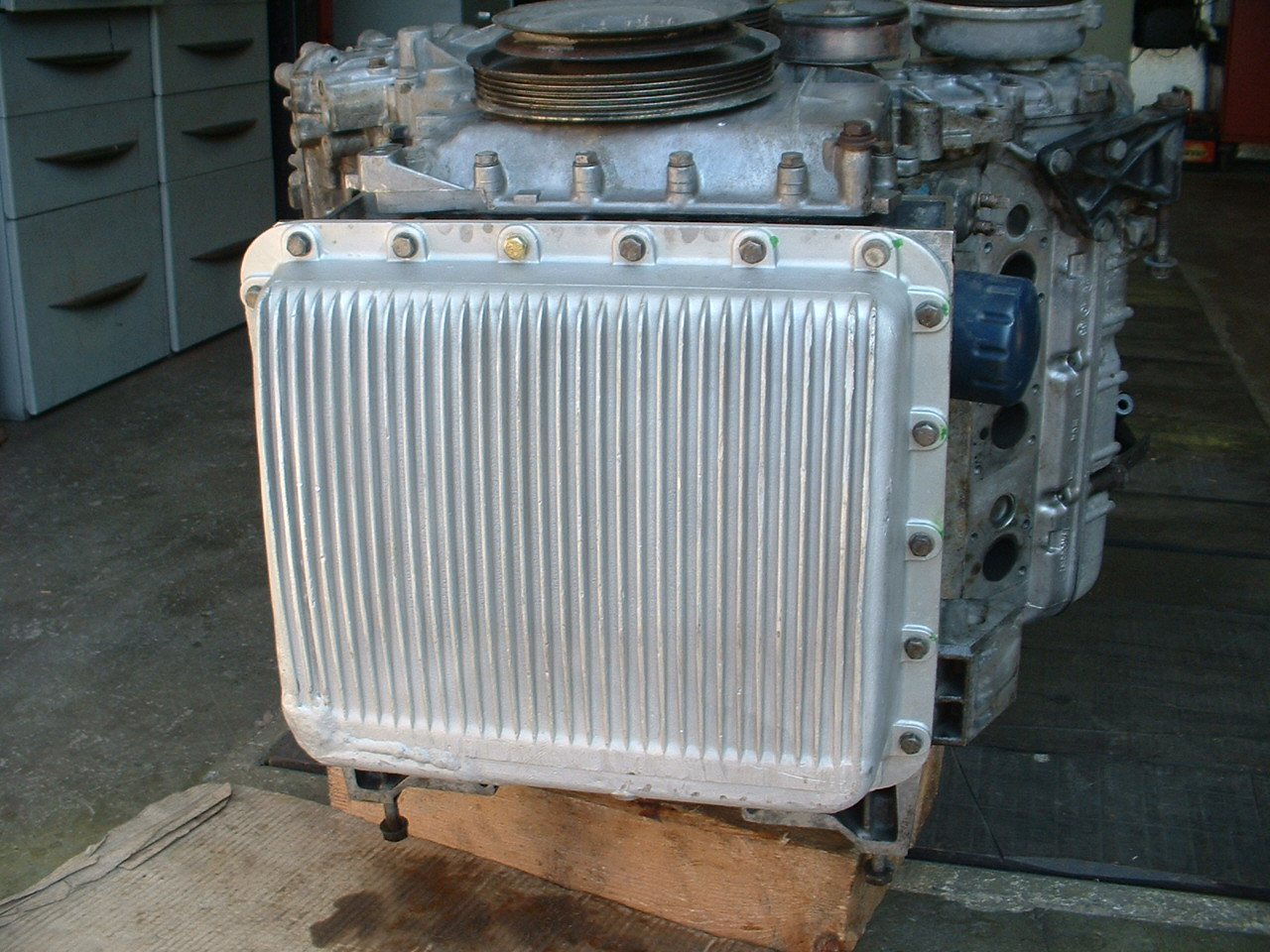

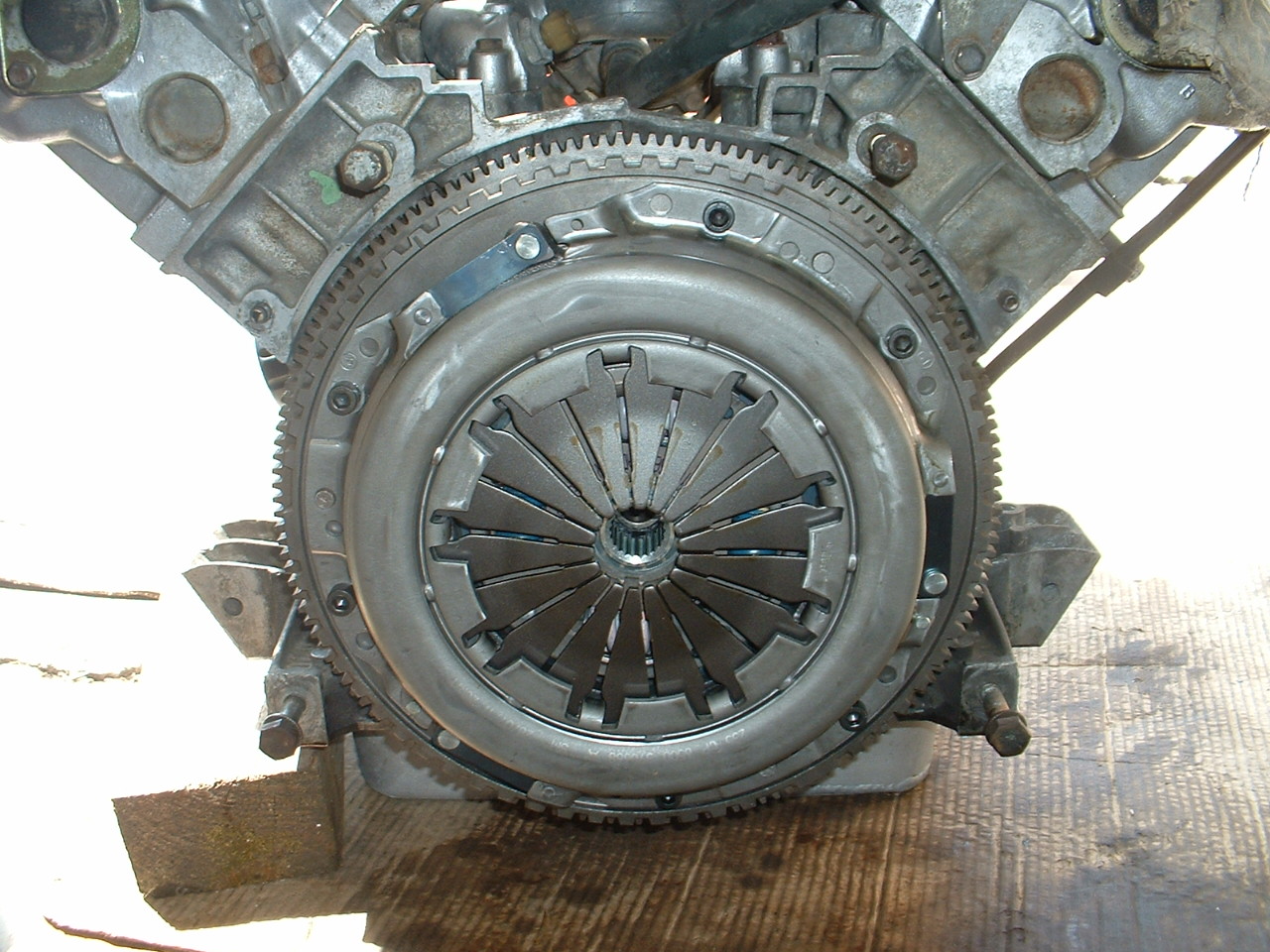

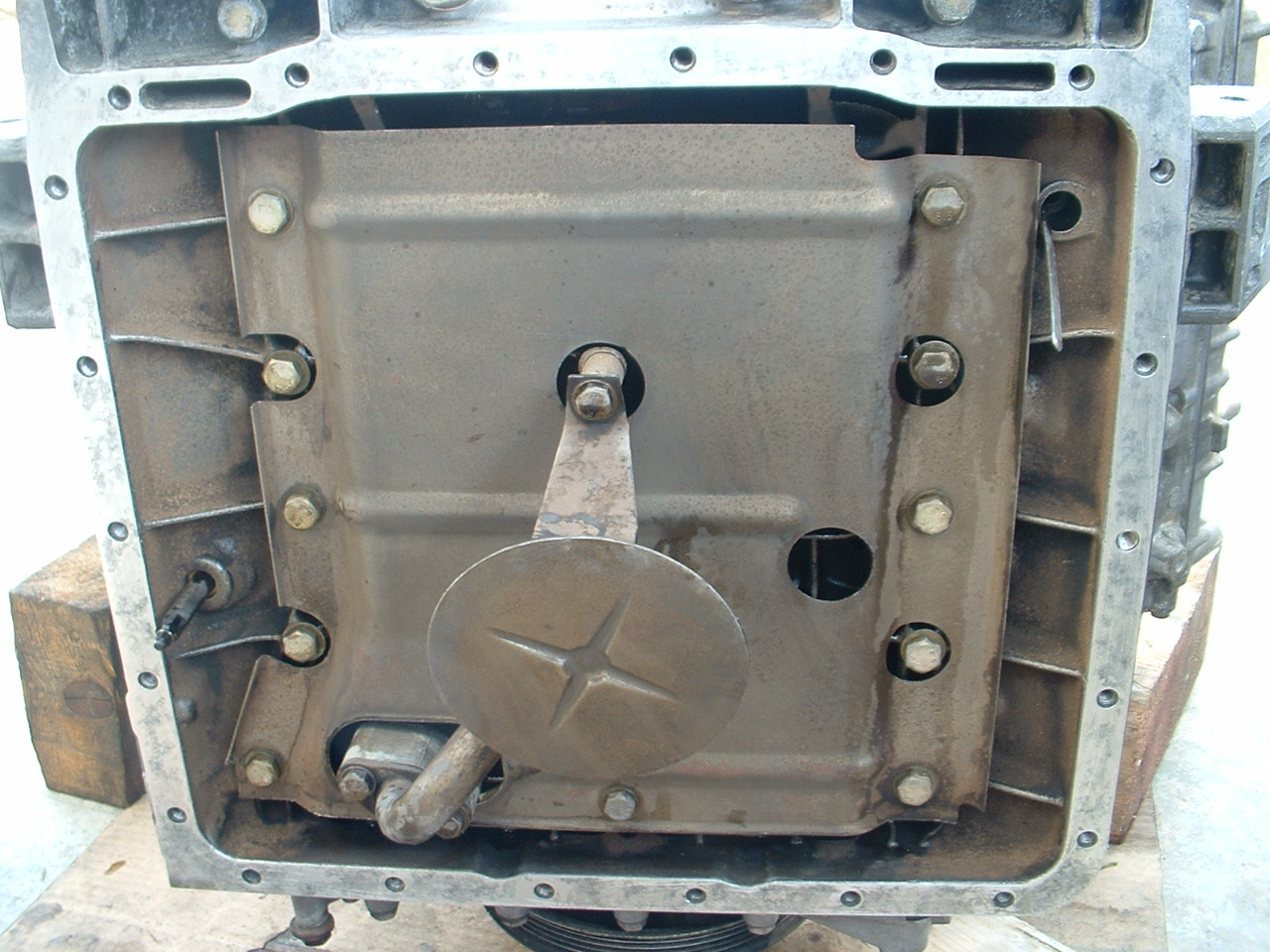

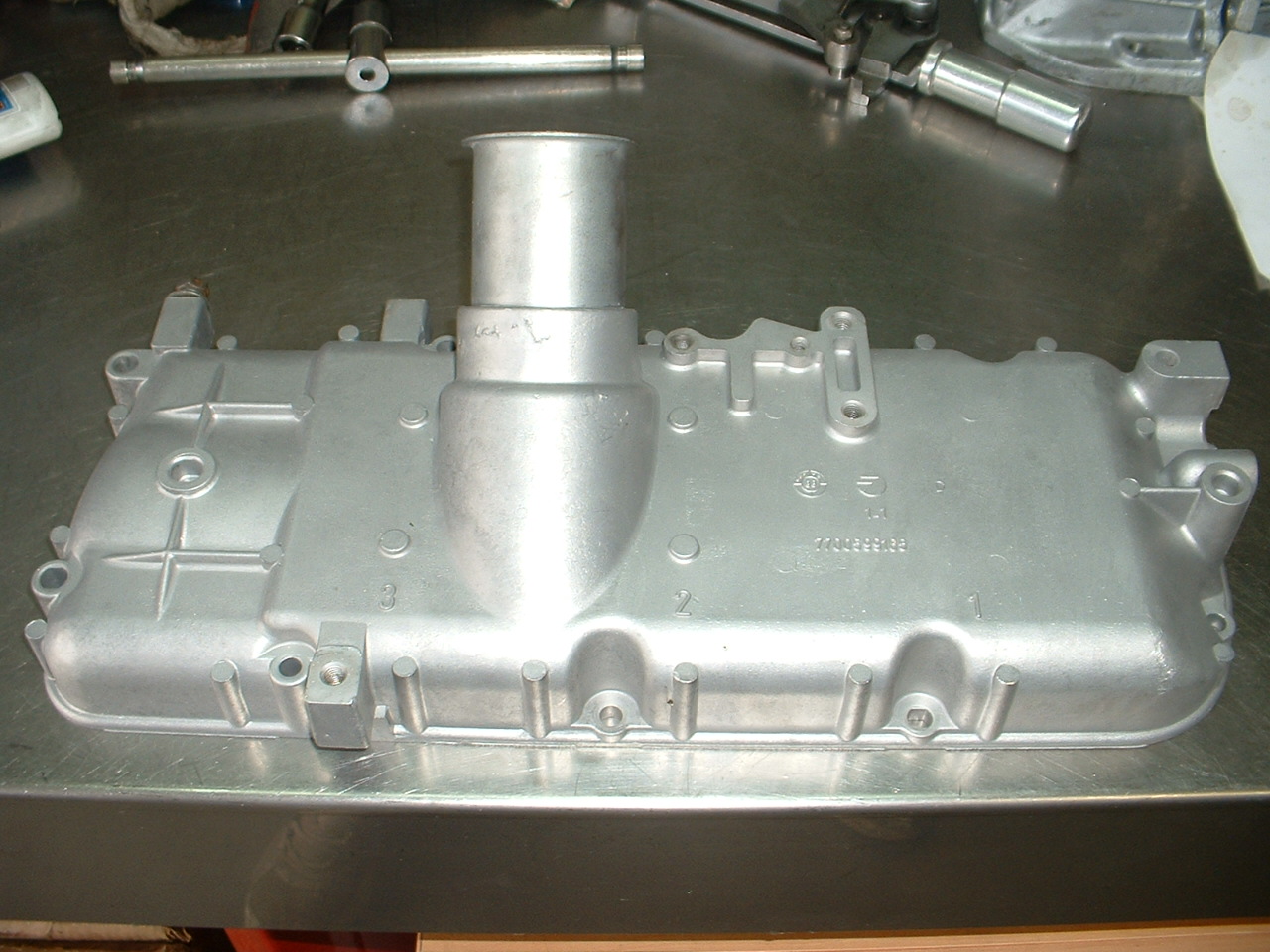

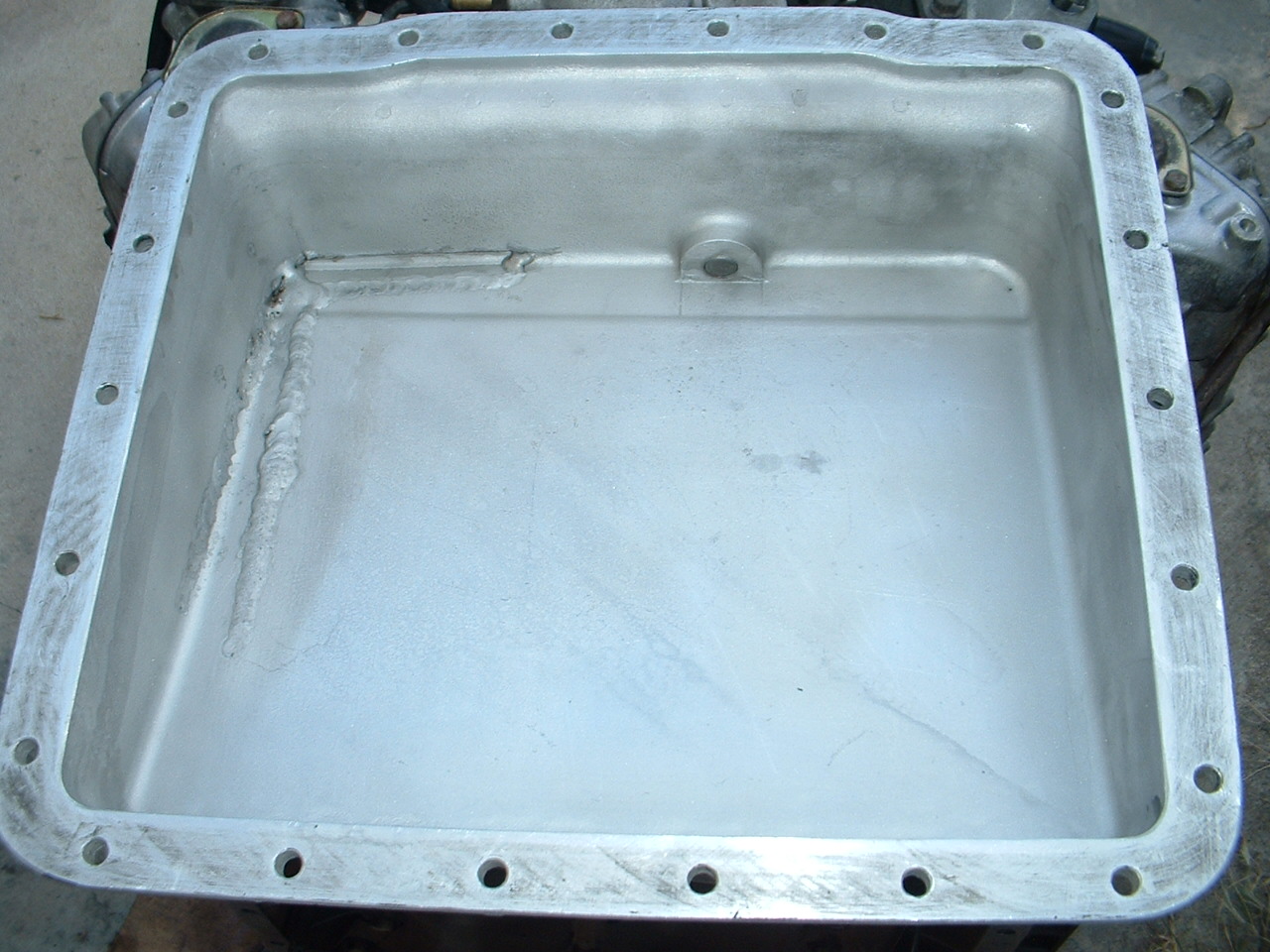

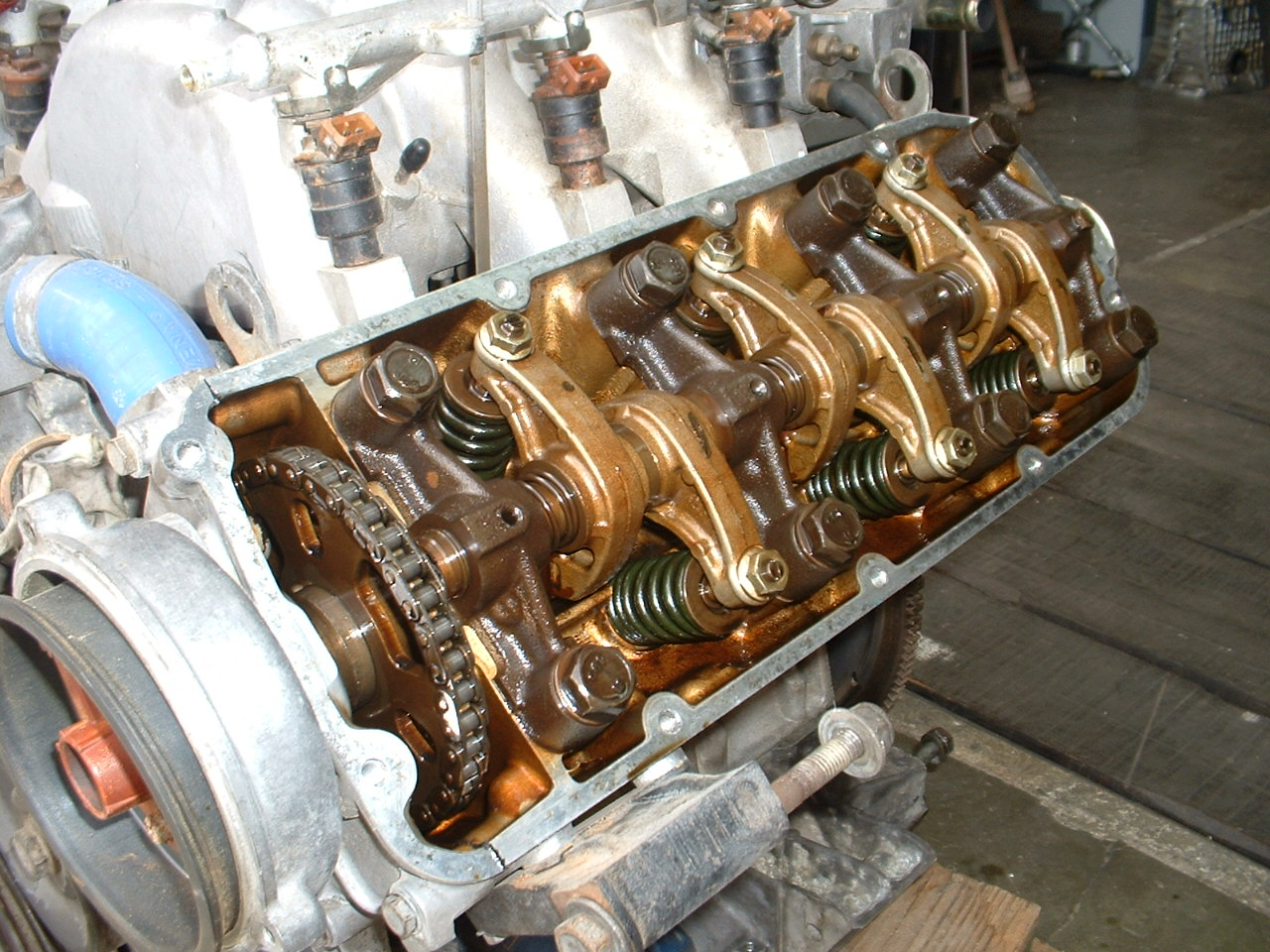

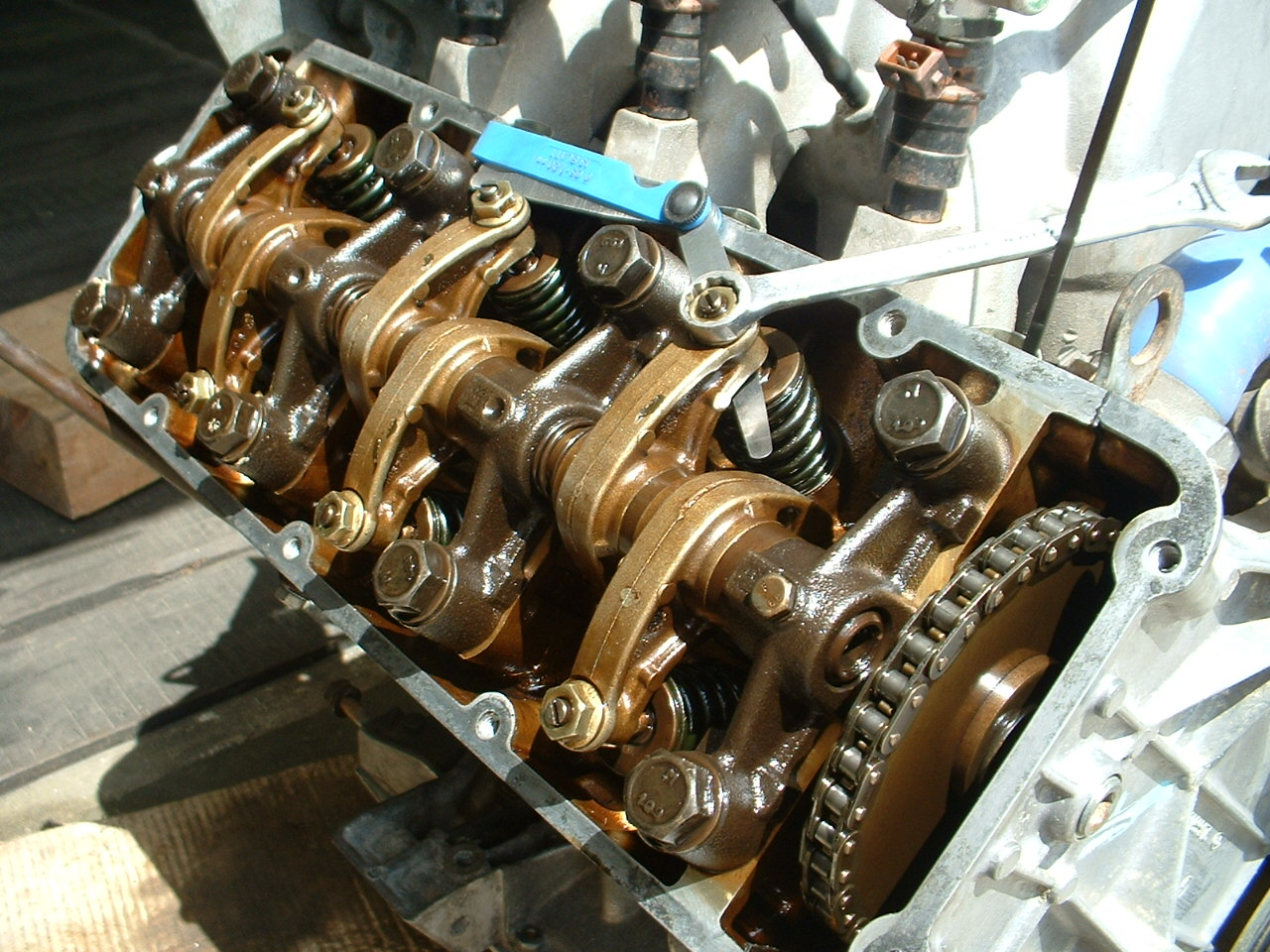

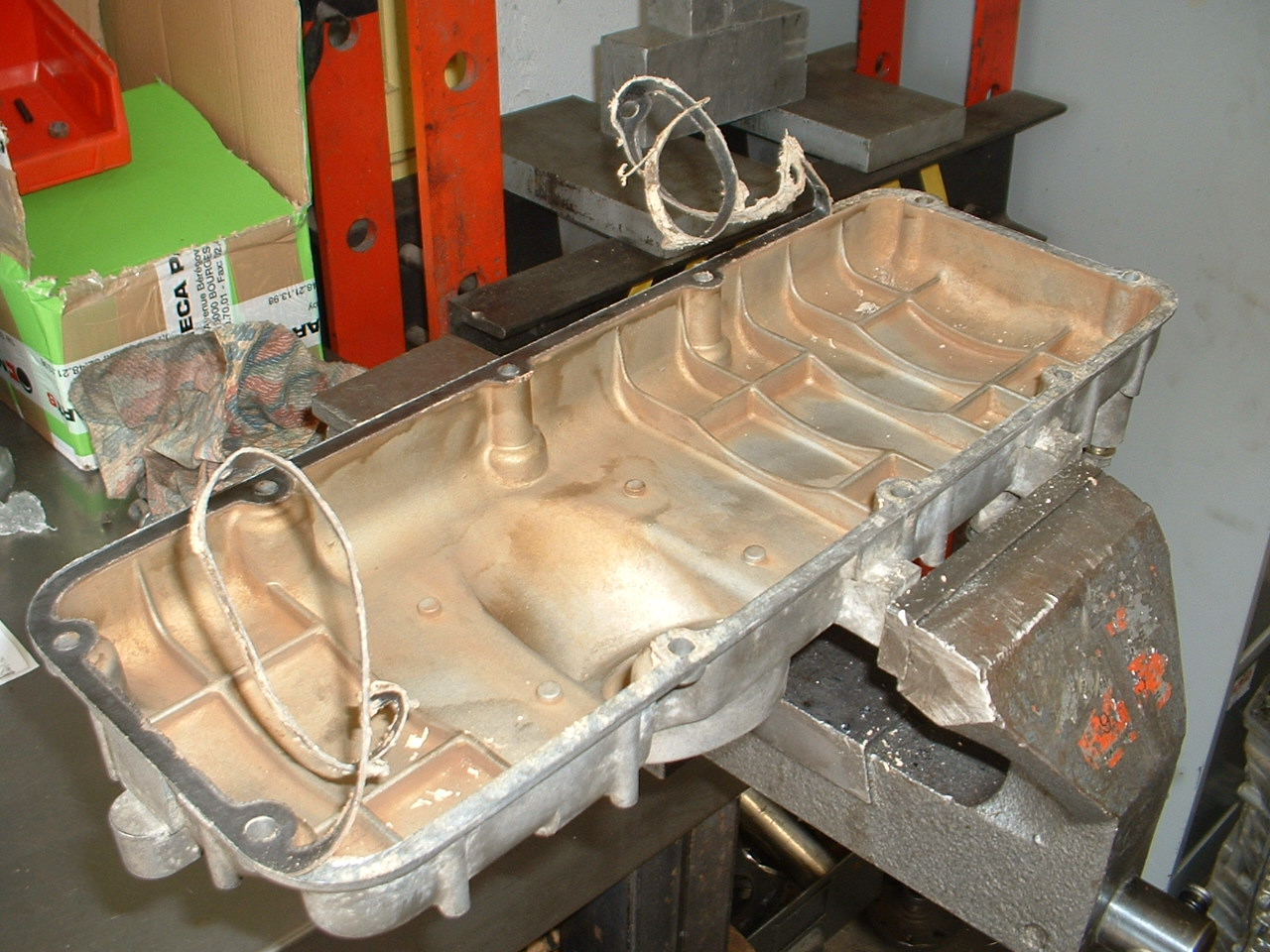

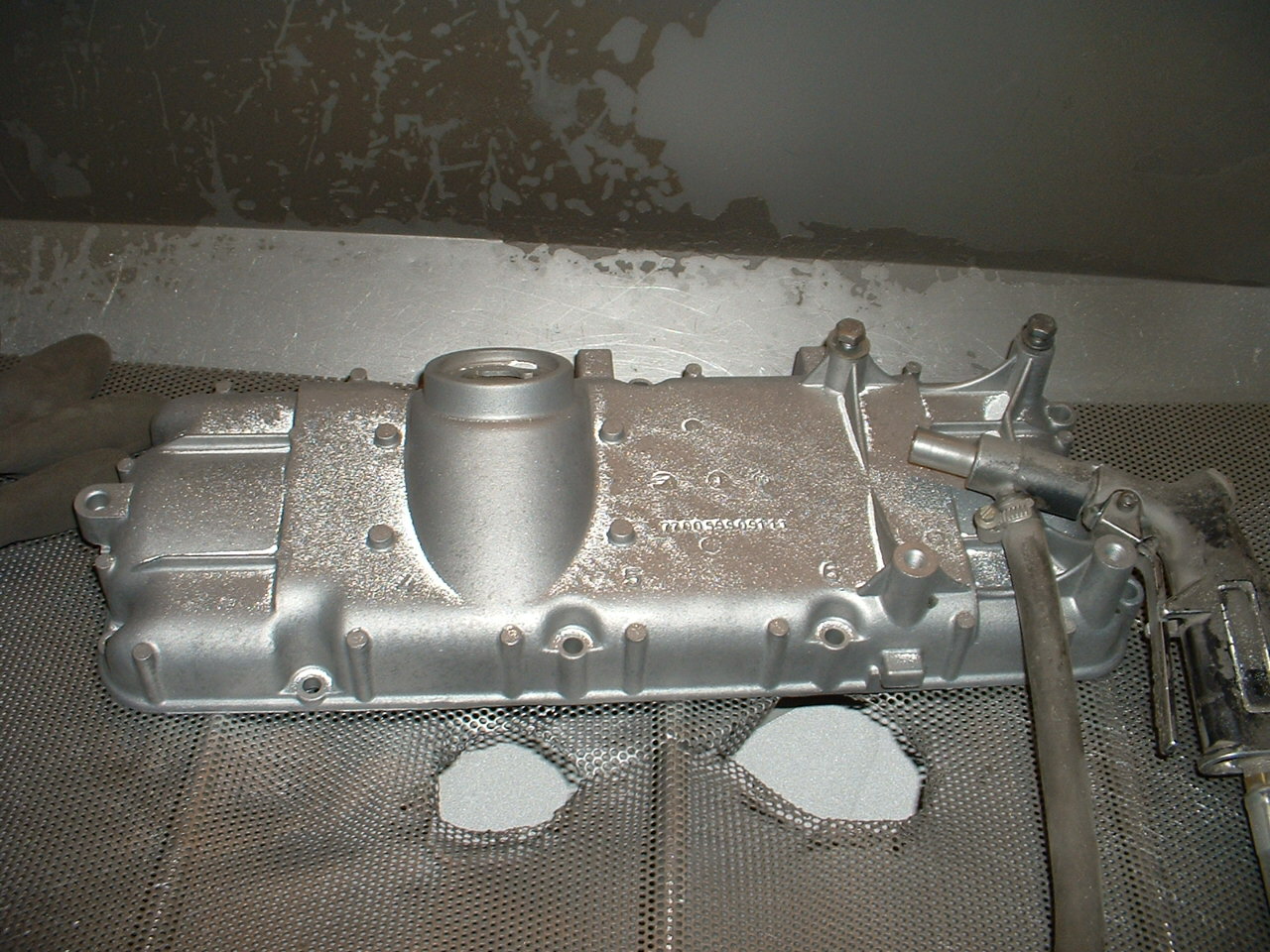

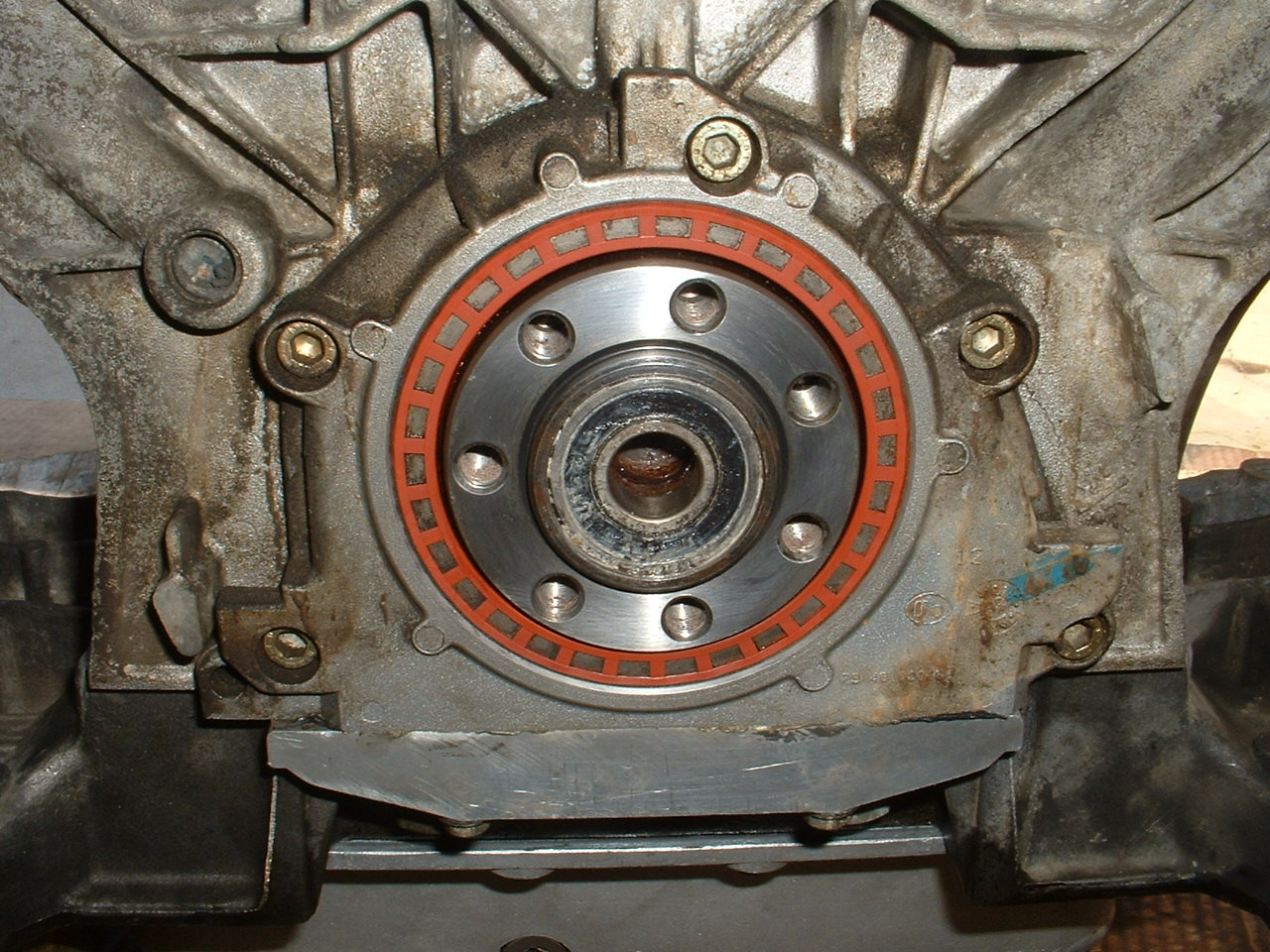

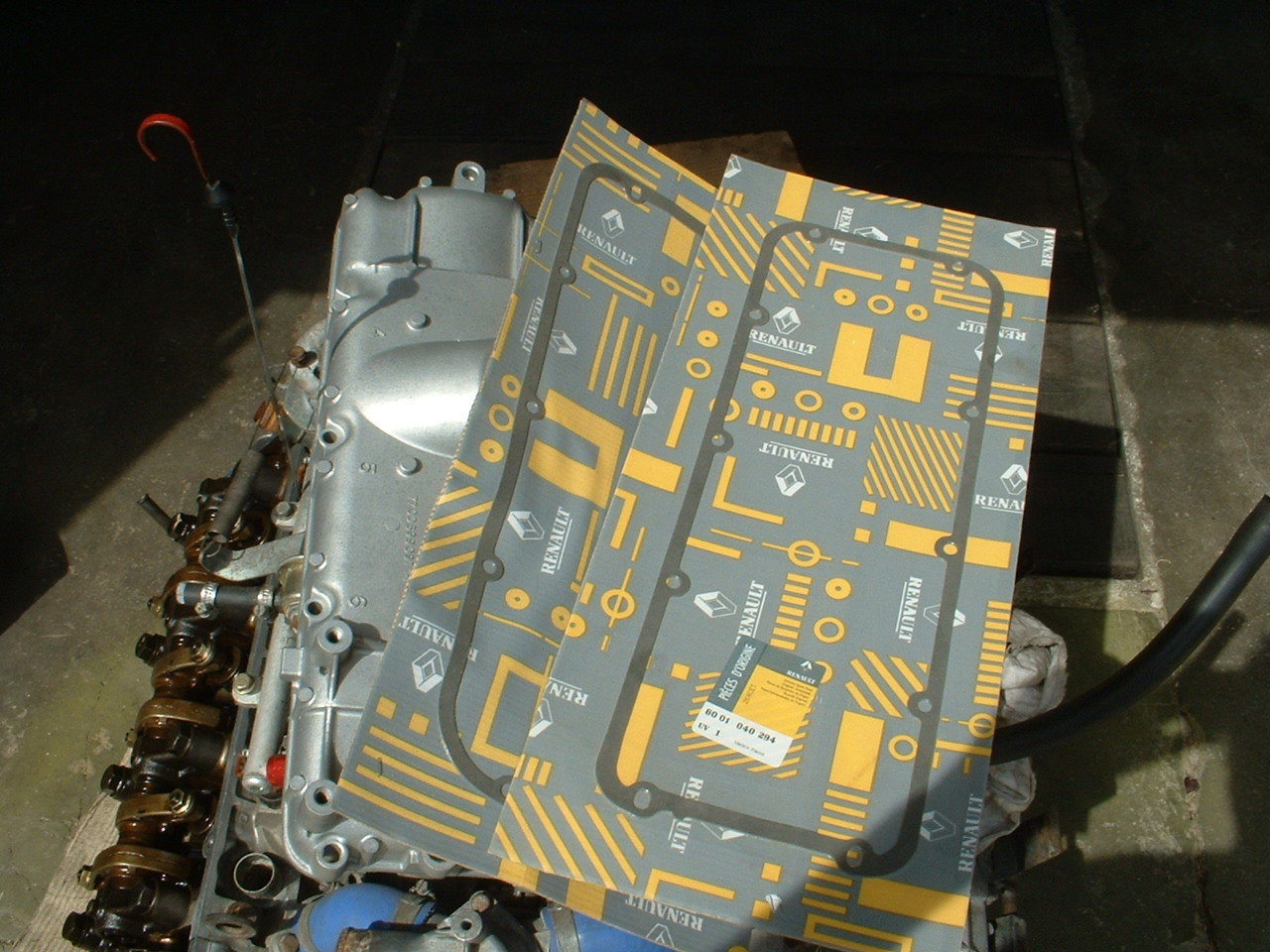

Révision du nouveau moteur (jeu des soupapes, étanchéité, microbillage des couvres culasses et traitement bicromaté)

carter-1.jpg carter-2.jpg revision-moteur-2.jpg revision-moteur-3.jpg revision-moteur-4.jpg revision-moteur-5.jpg revision-moteur-6.jpg revision-moteur-10.jpg revision-moteur-9.jpg revision-moteur-8.jpg revision-moteur-7.jpg revision-moteur-1.jpg

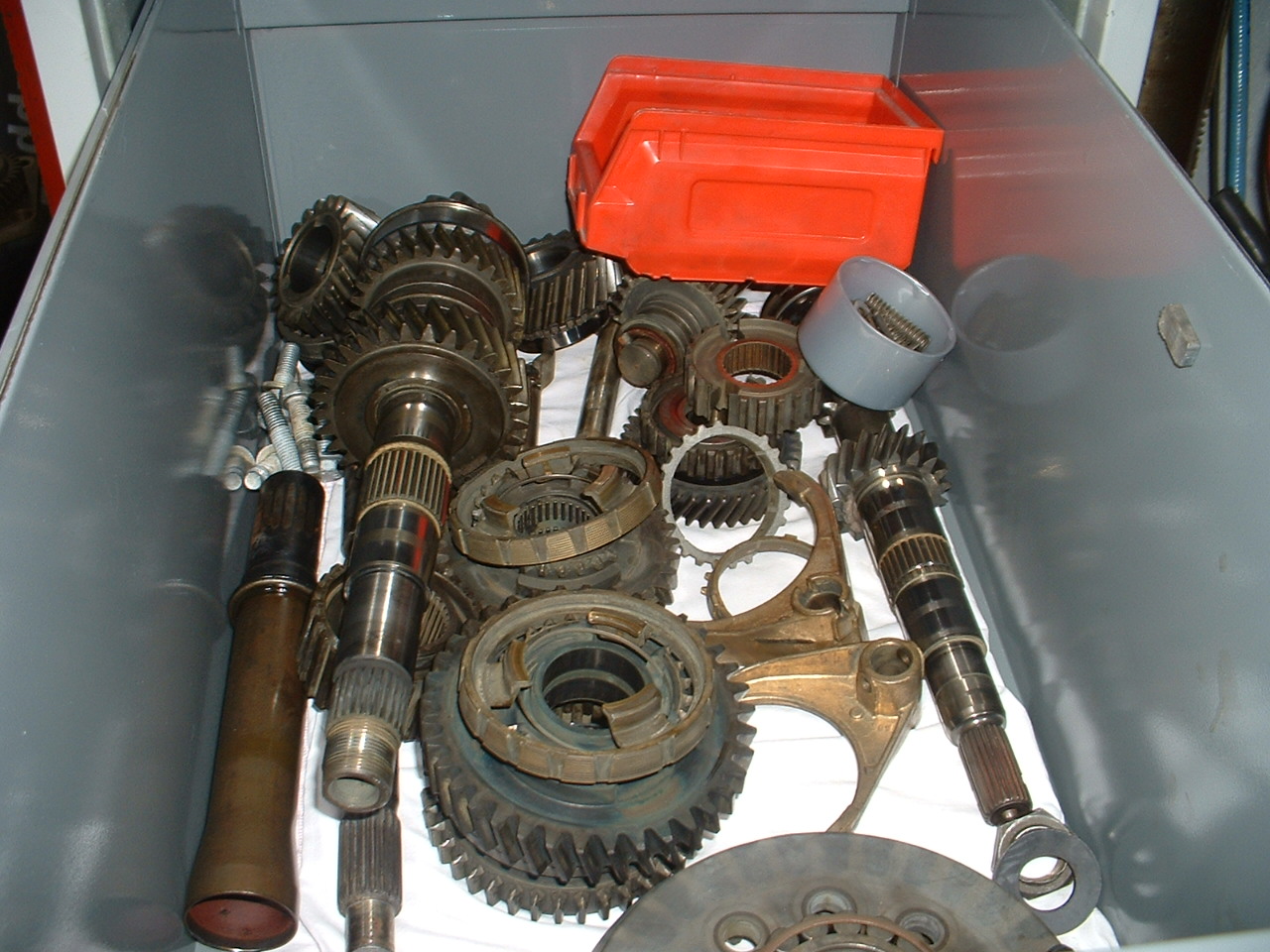

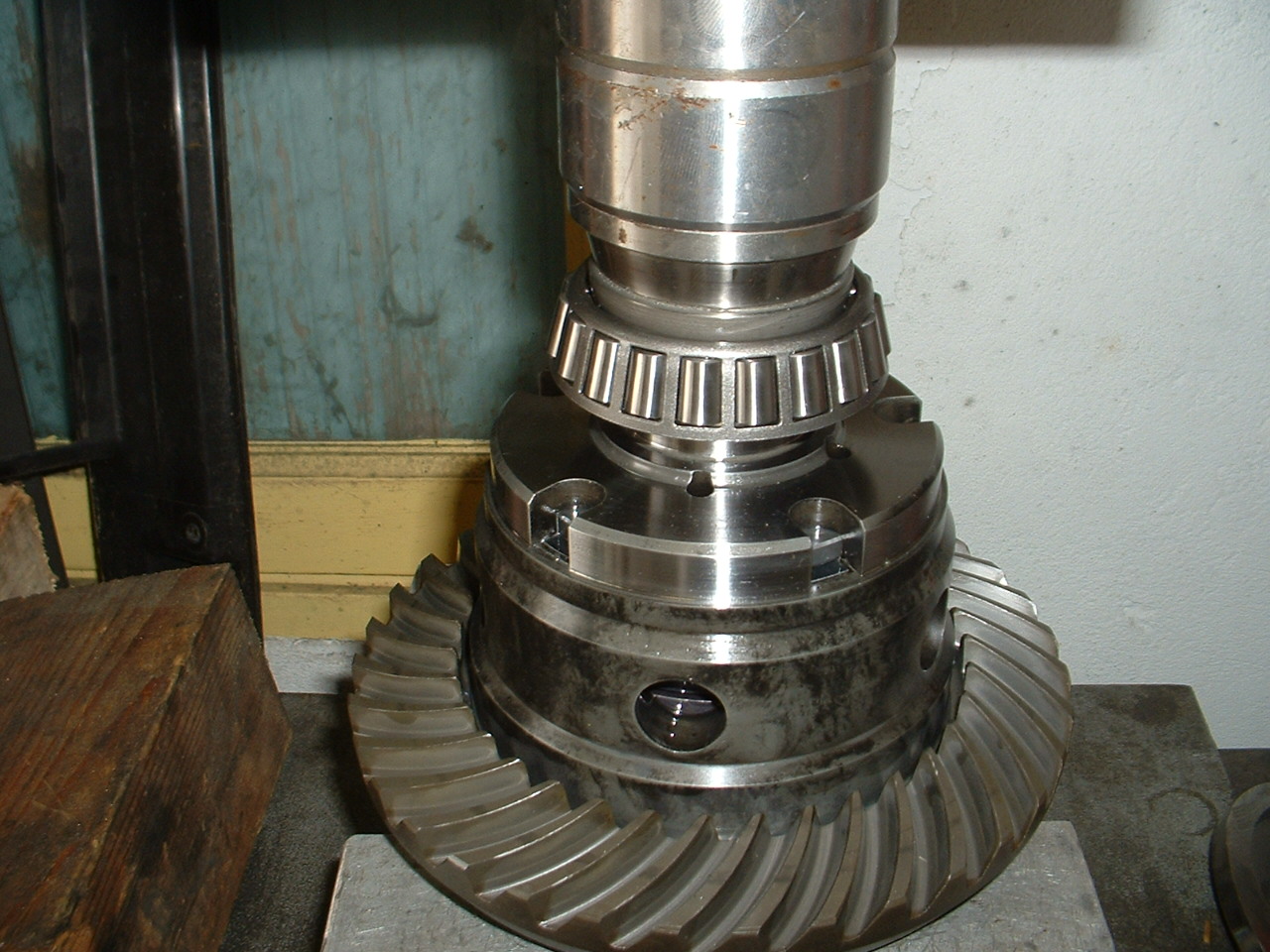

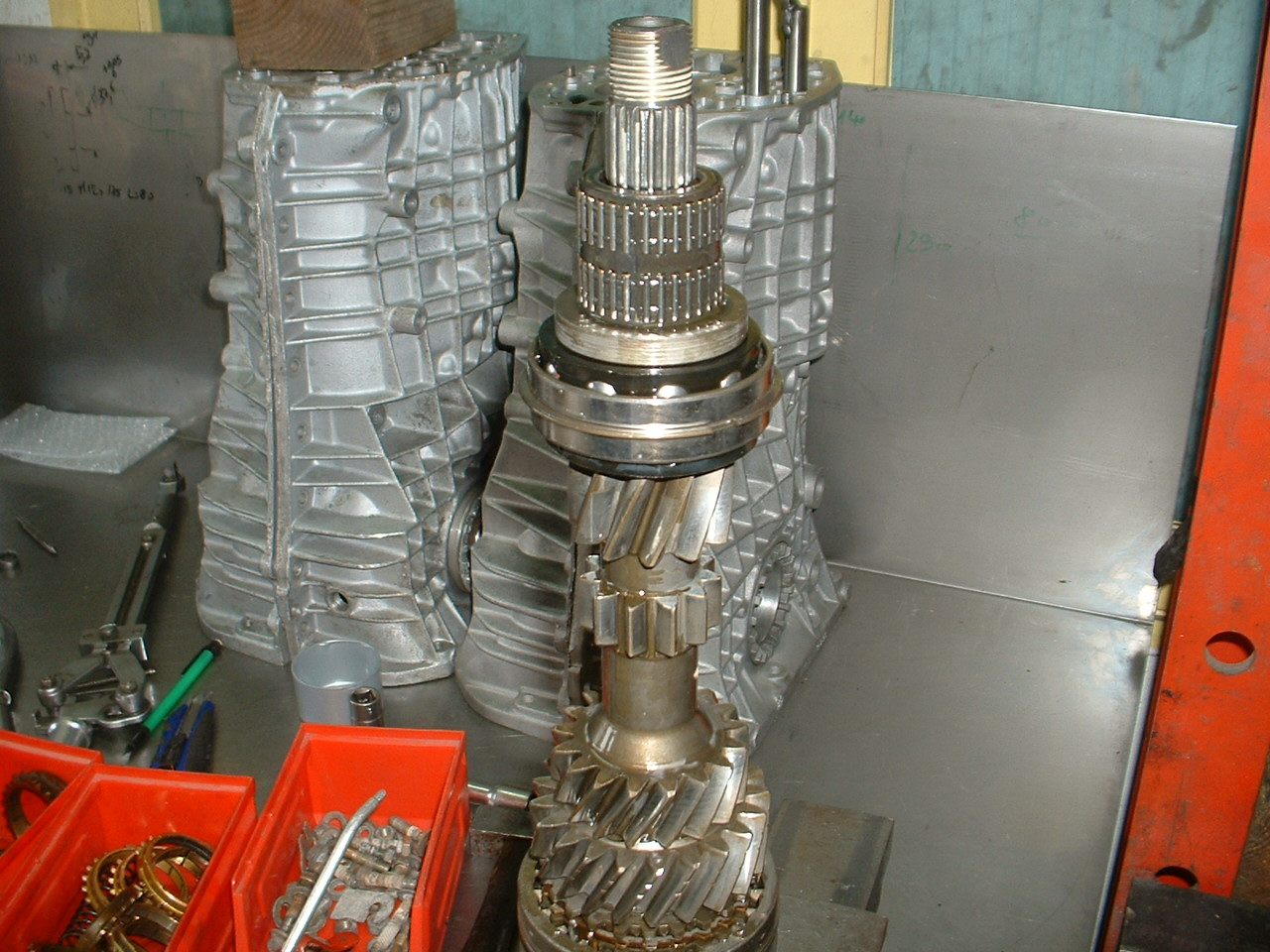

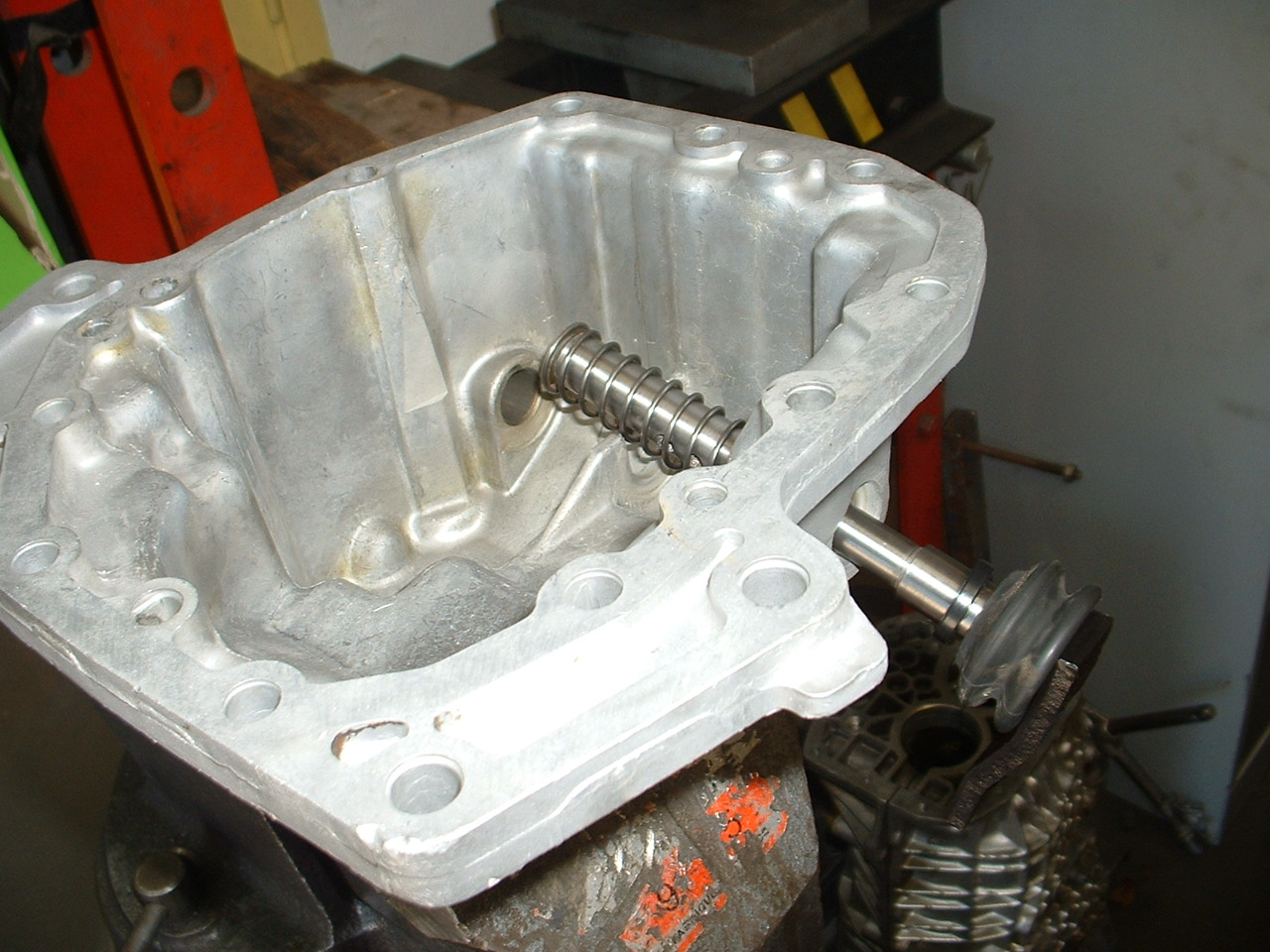

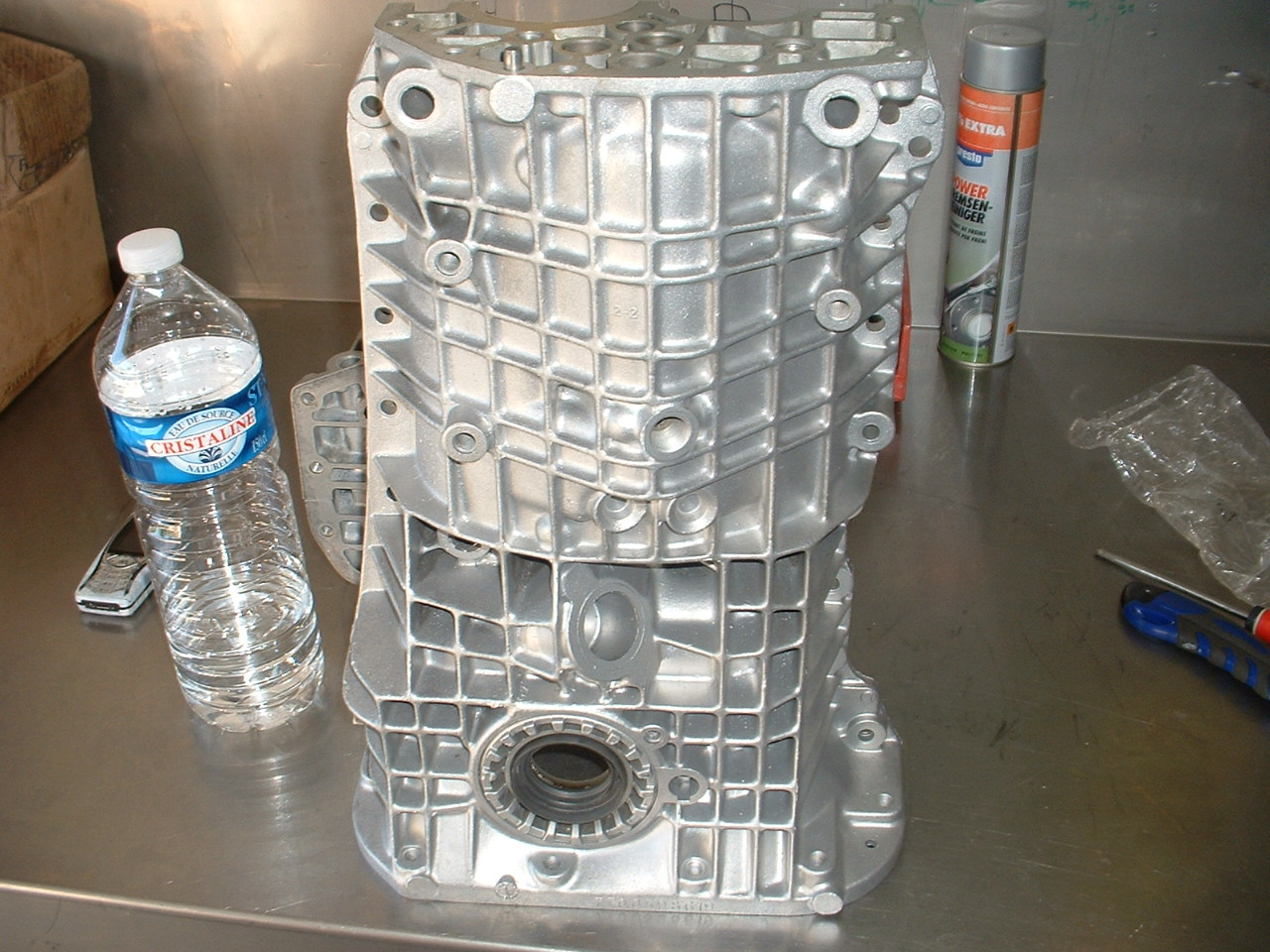

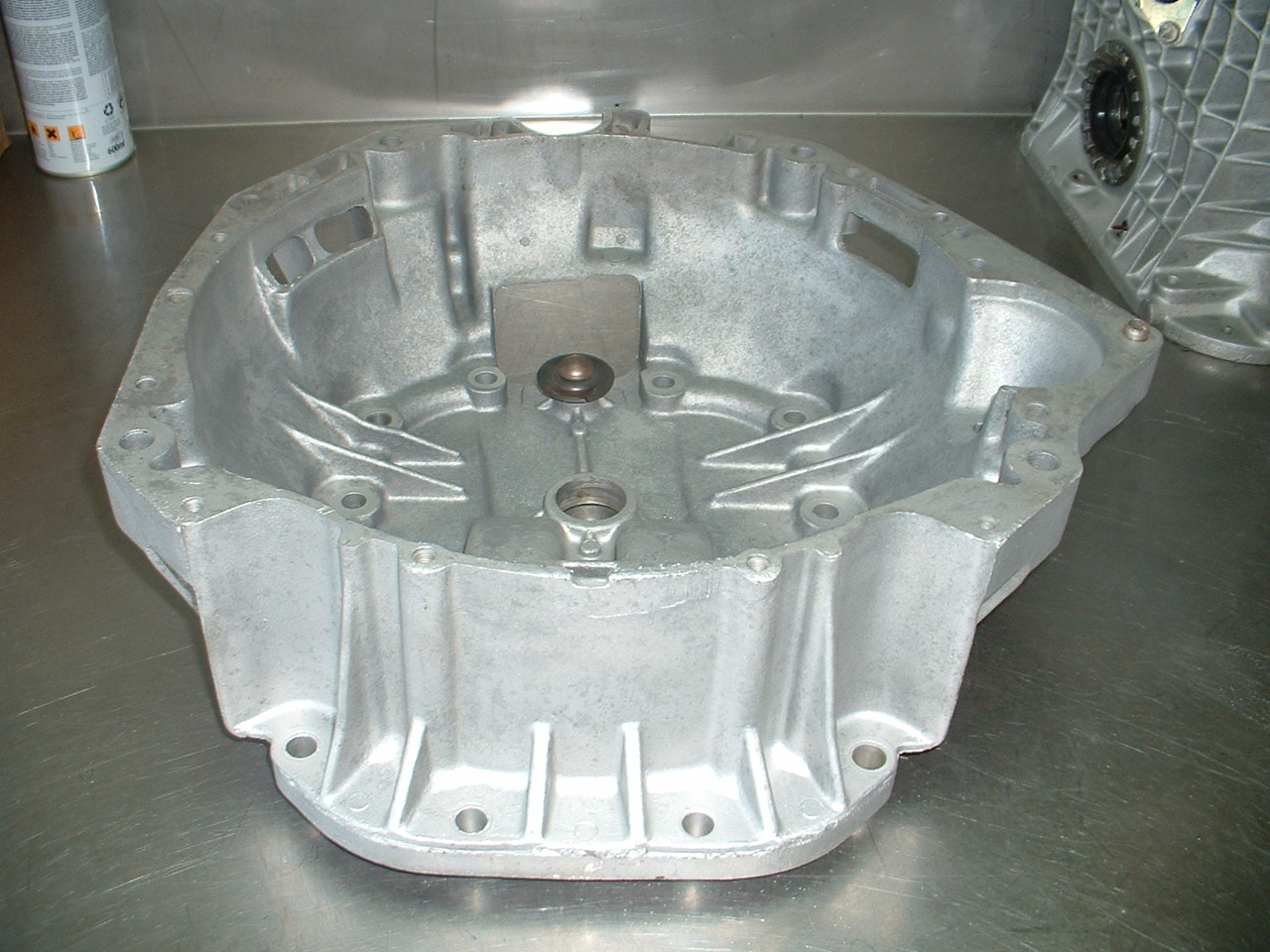

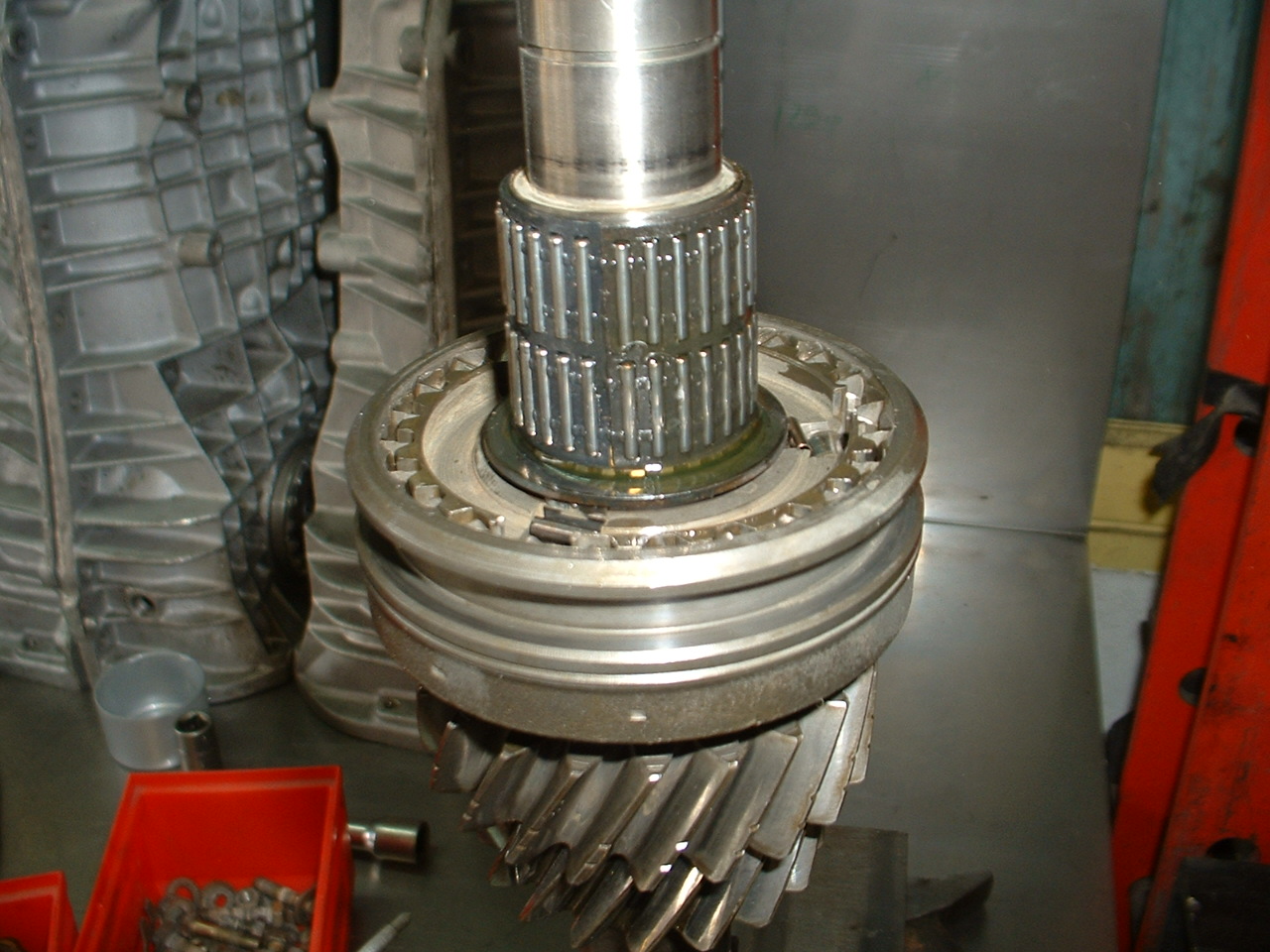

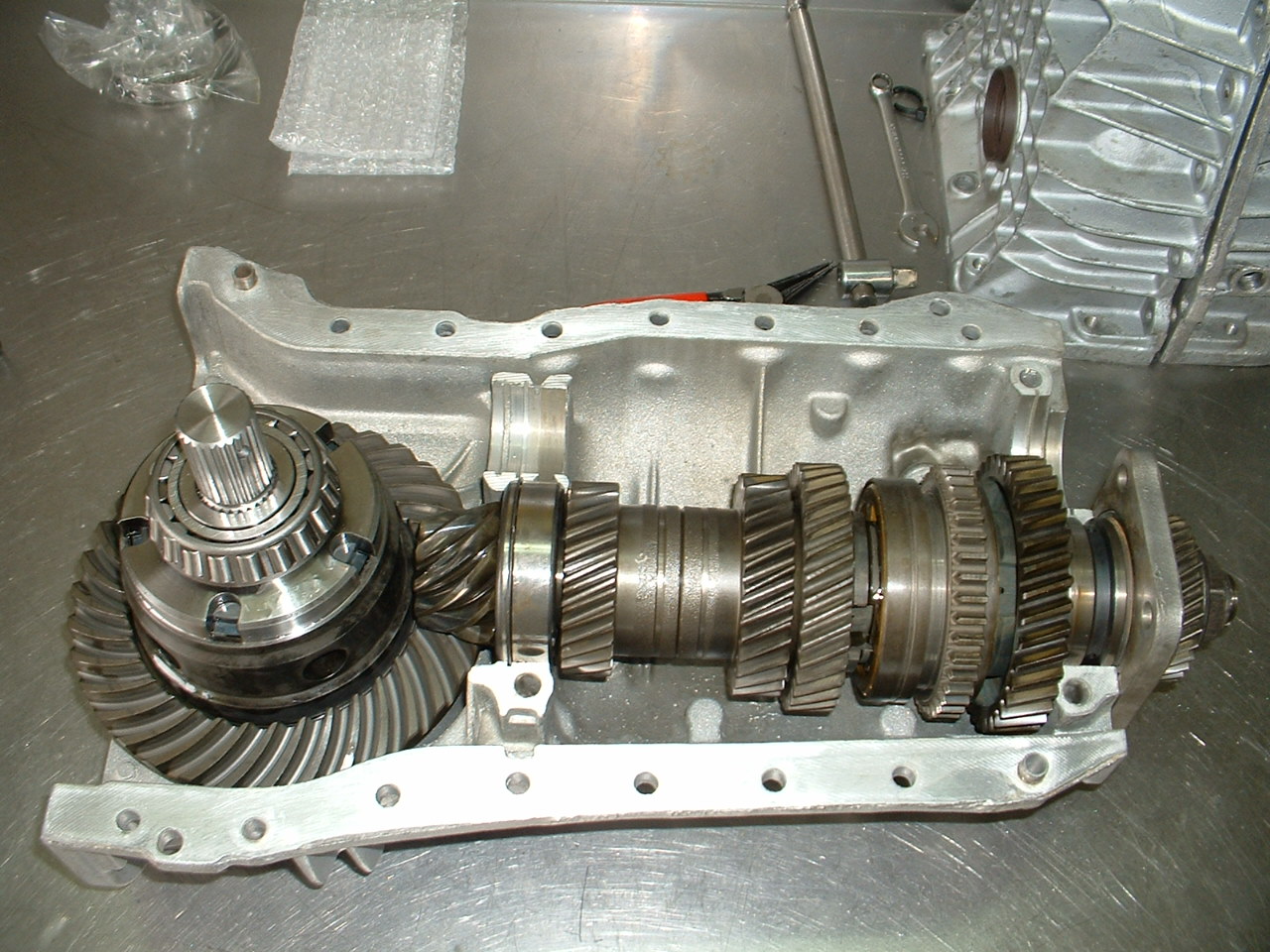

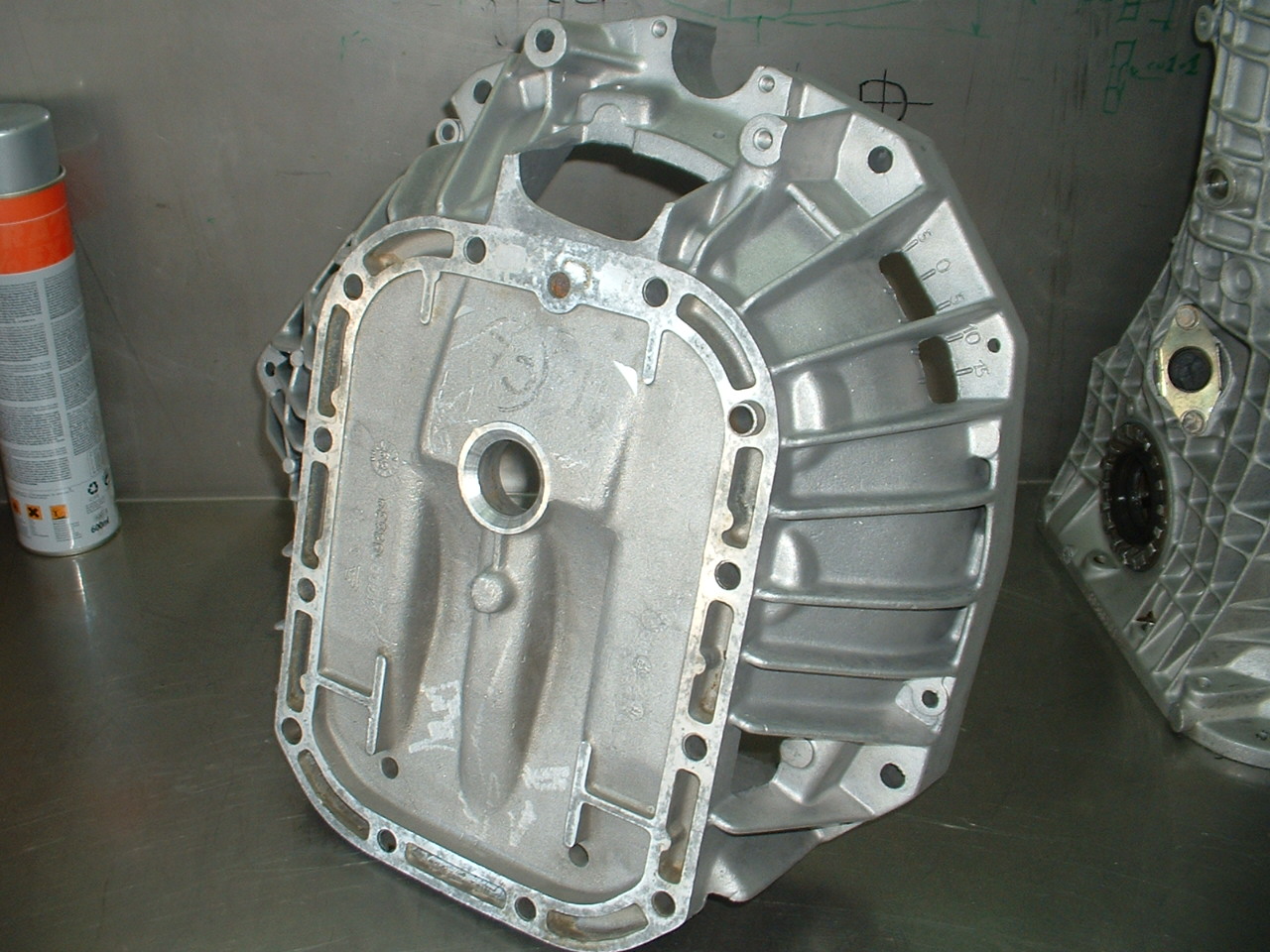

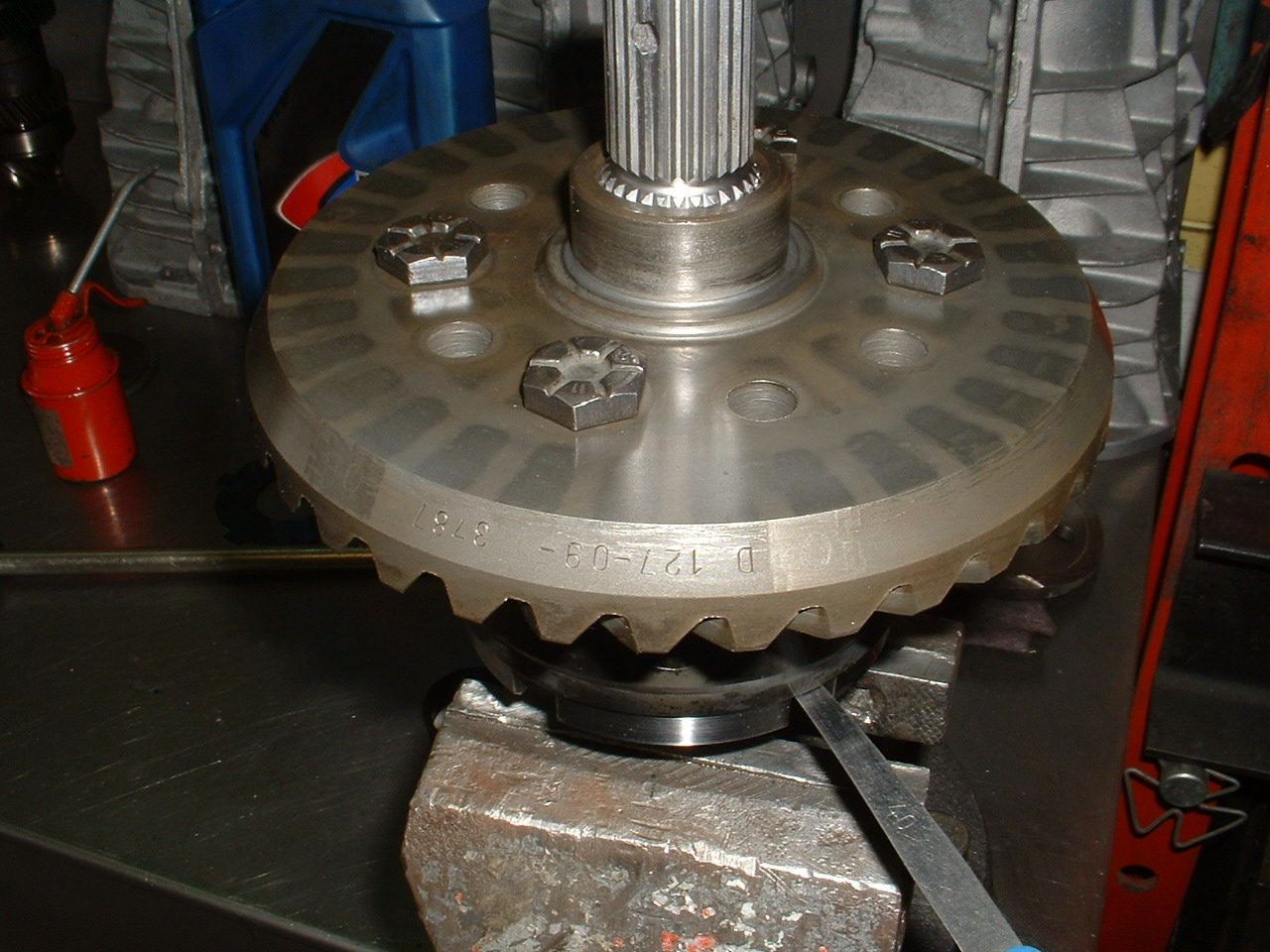

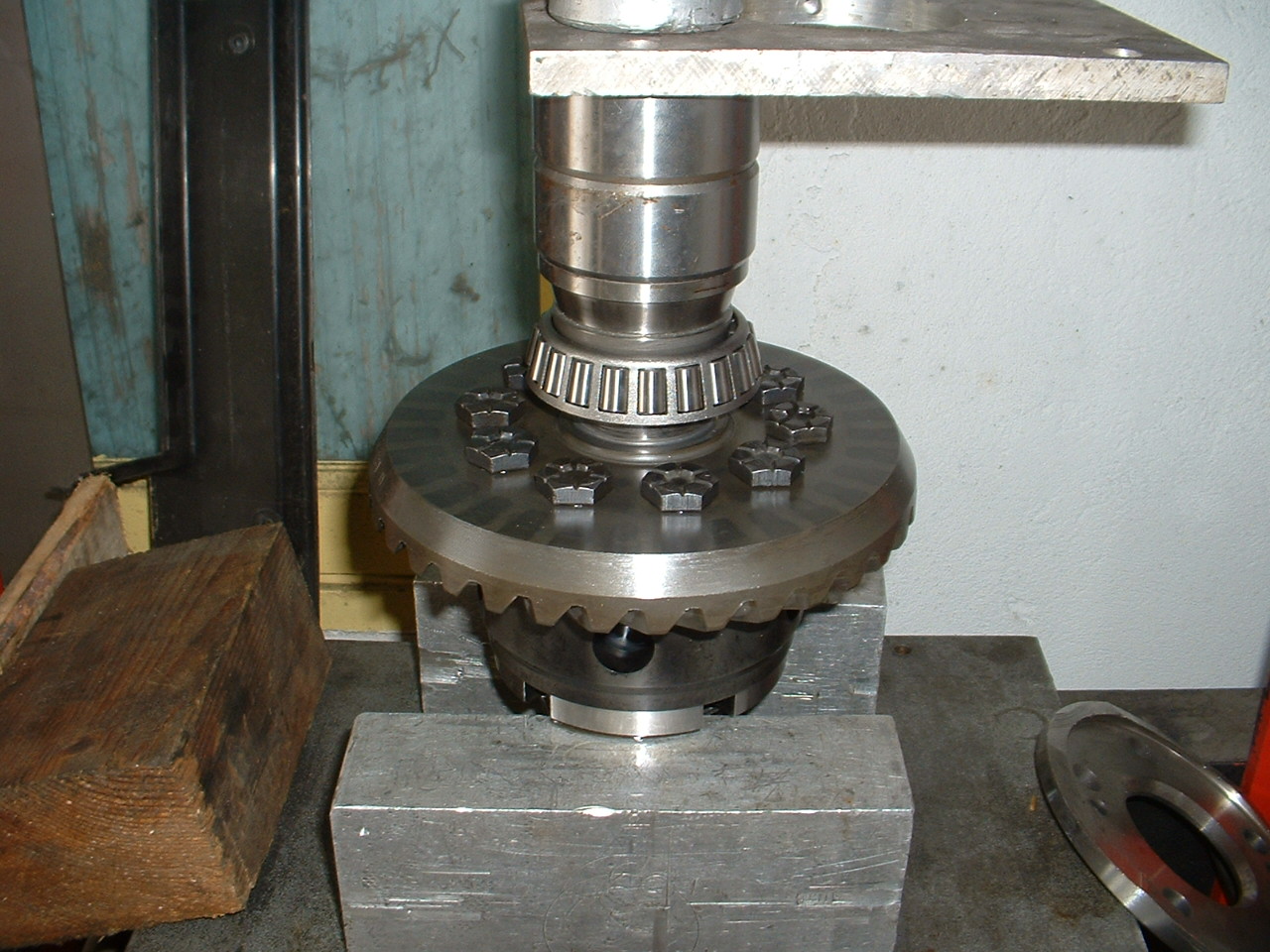

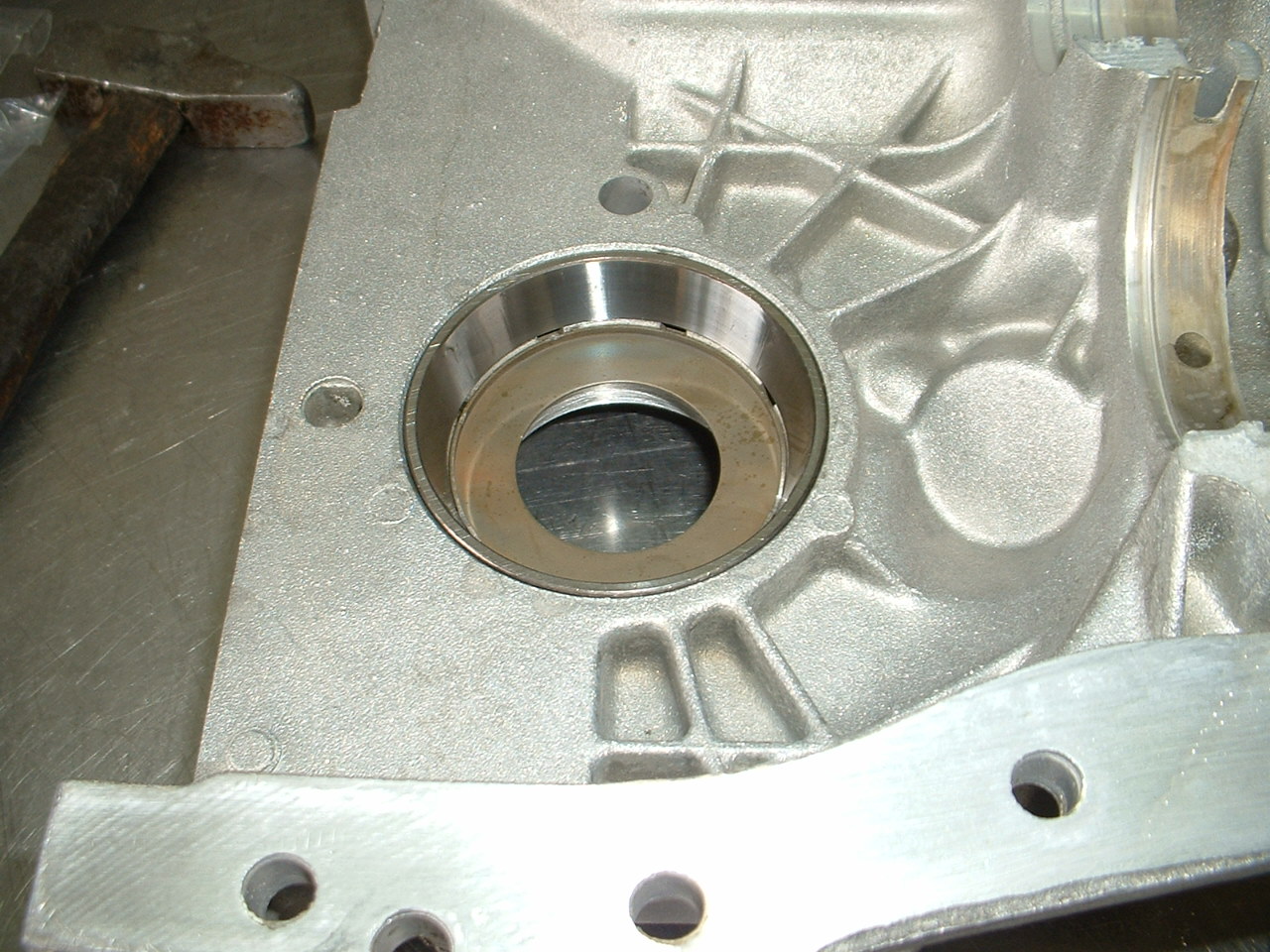

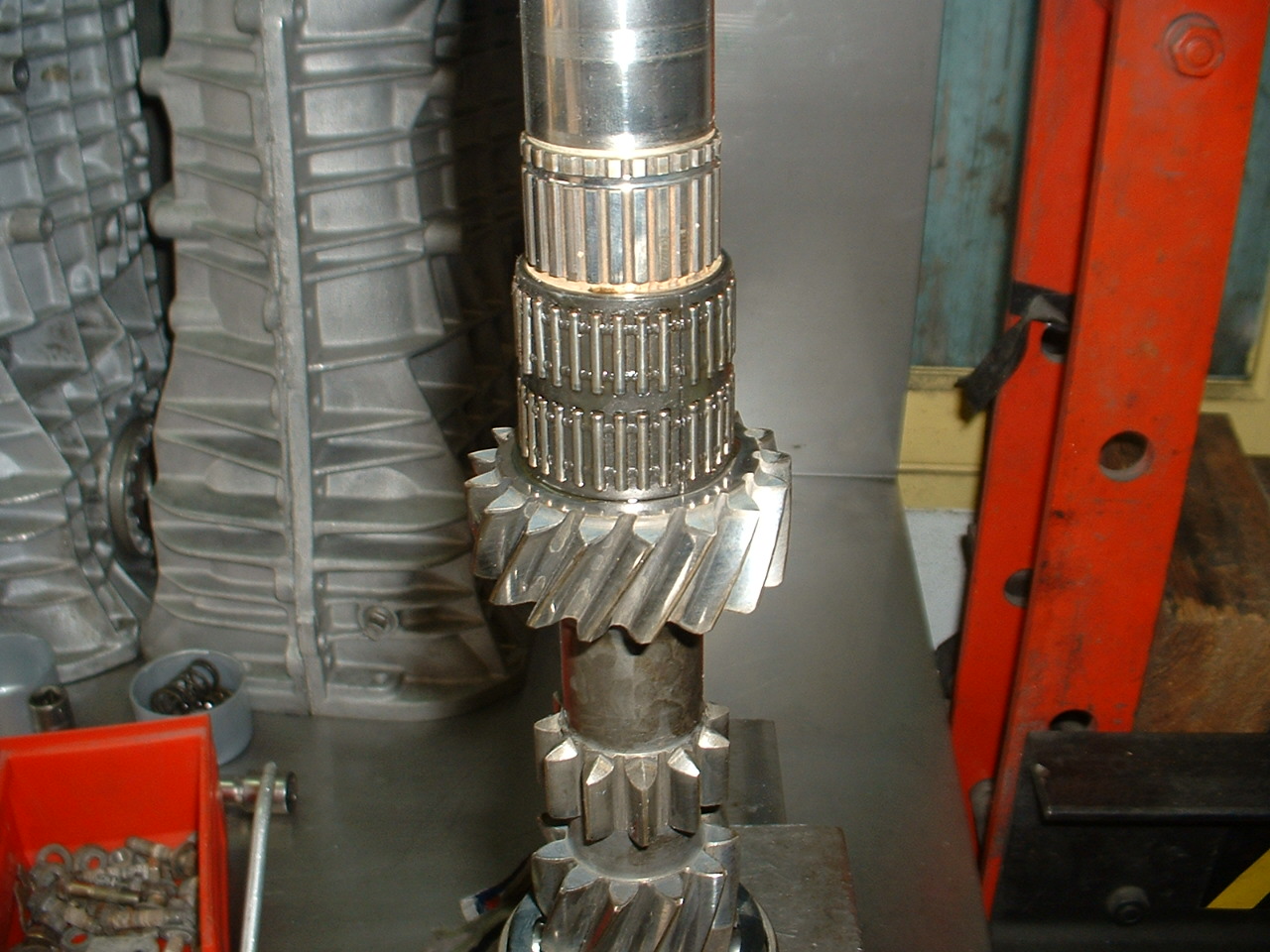

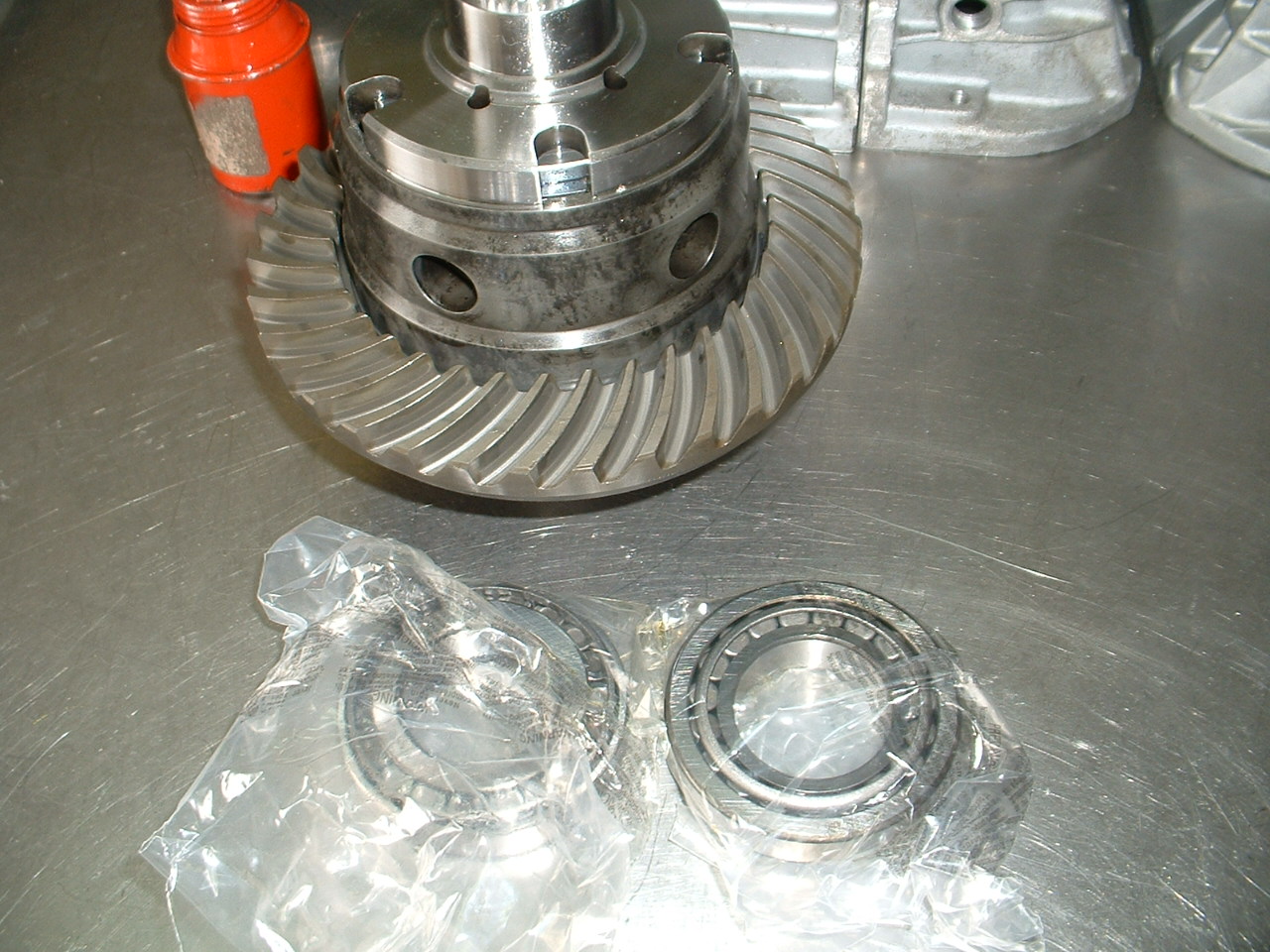

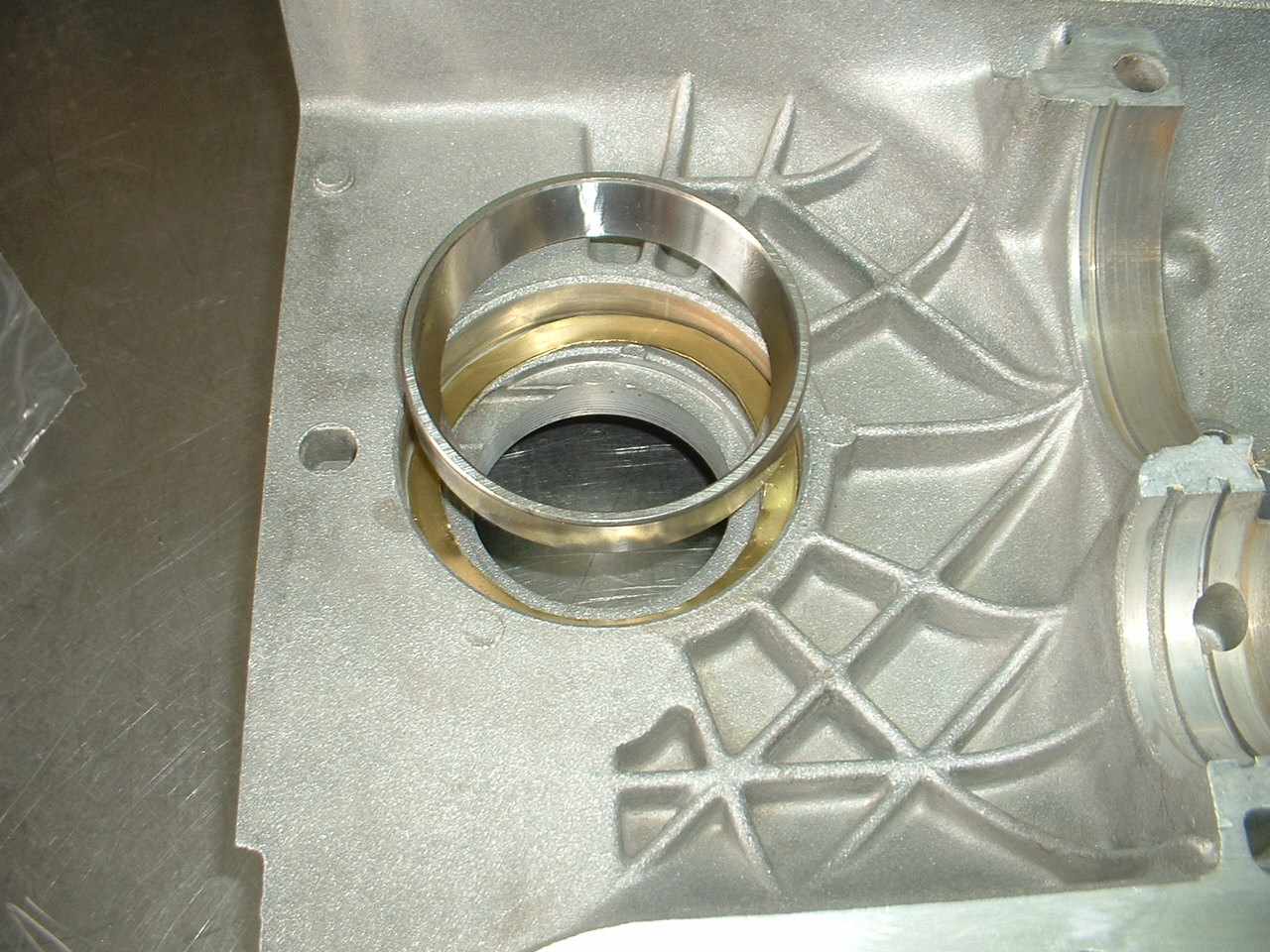

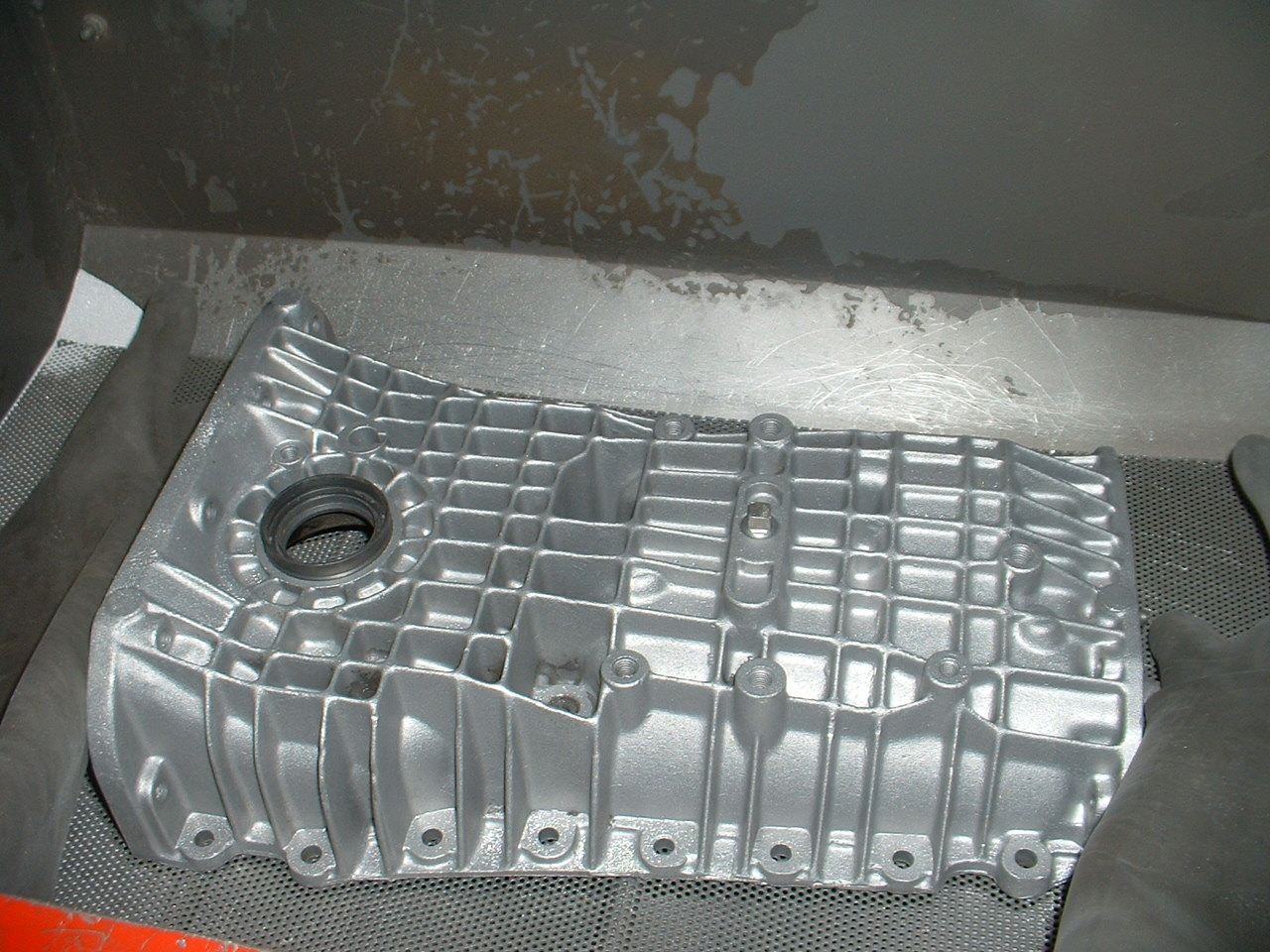

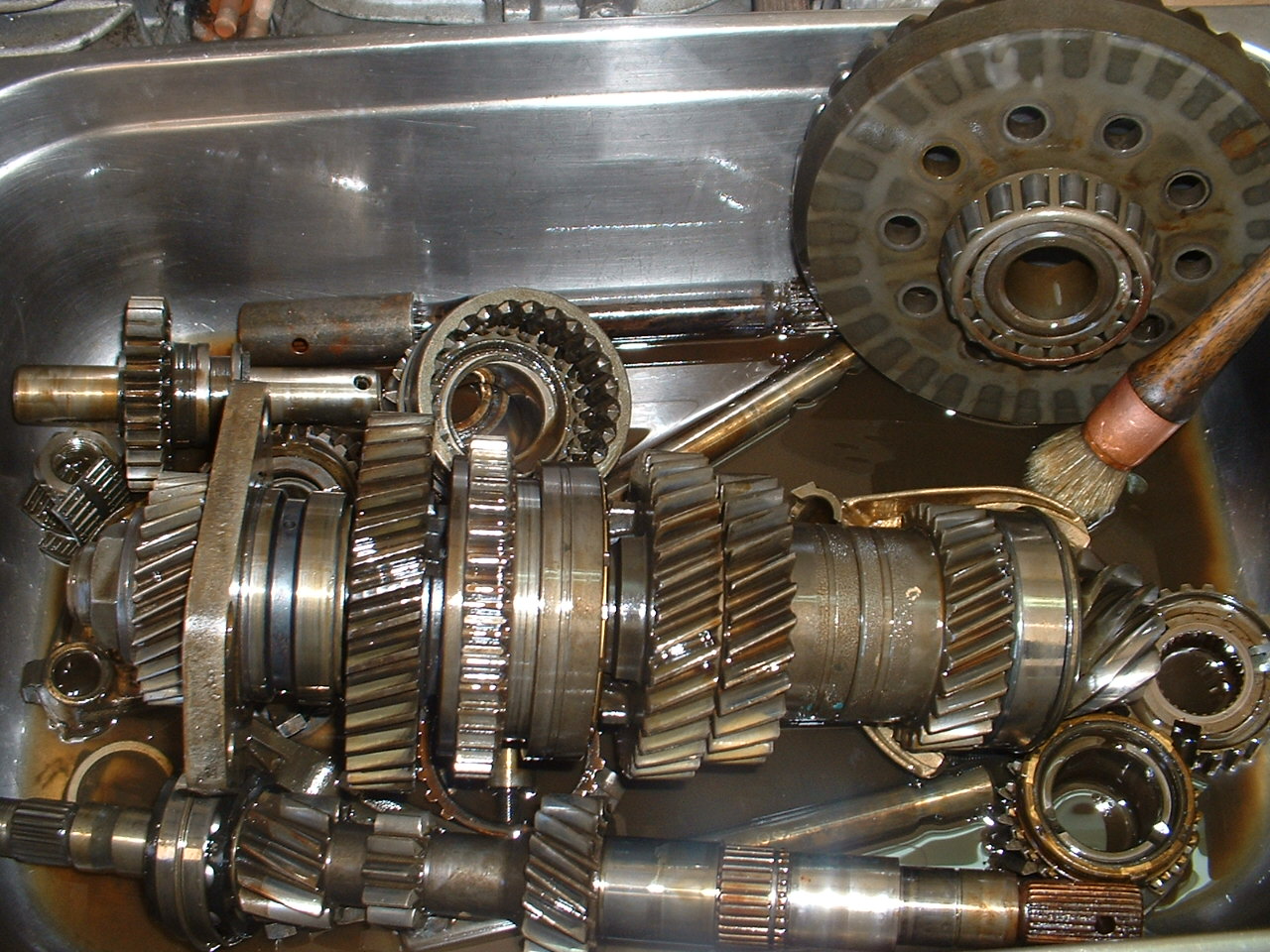

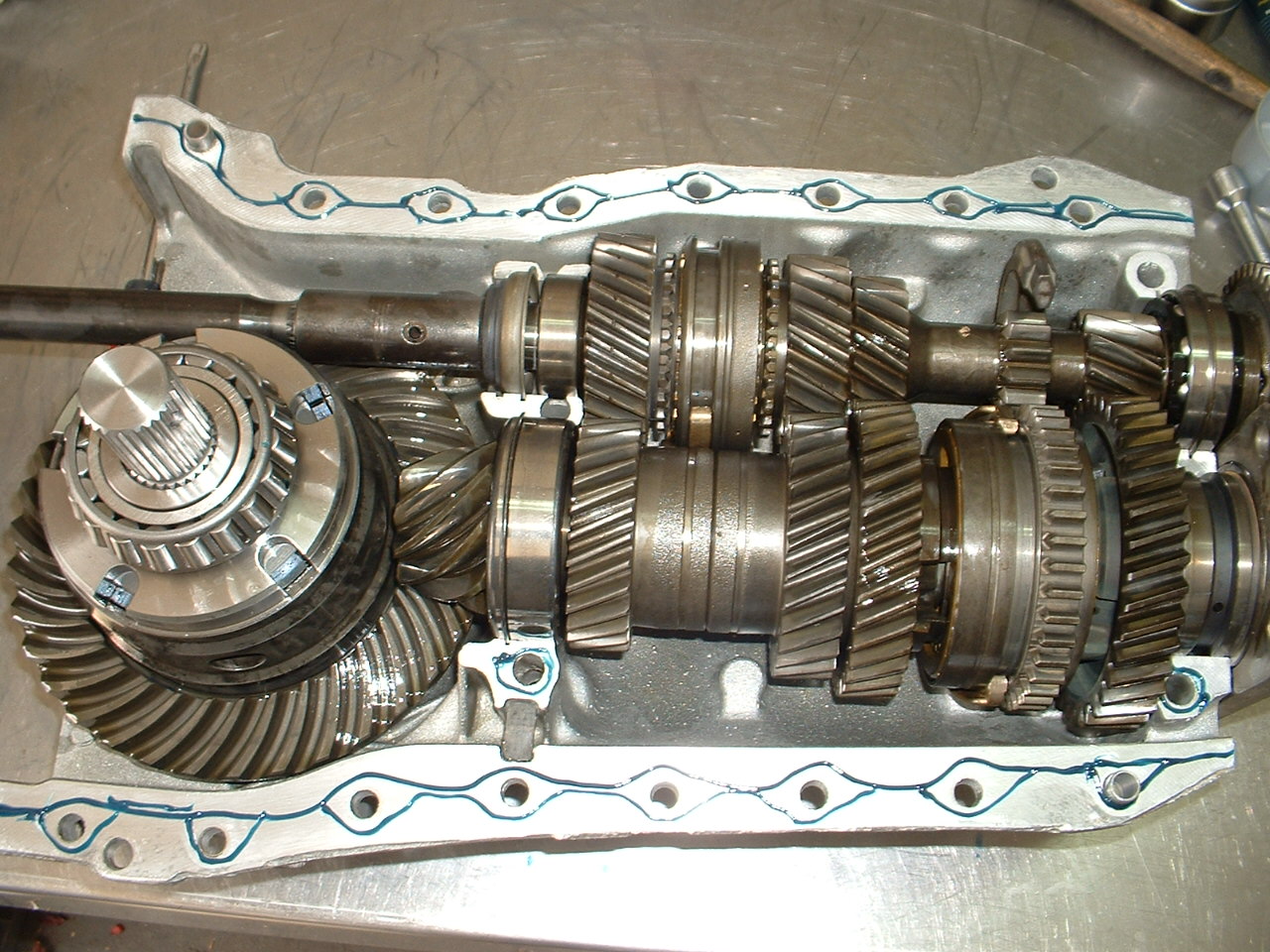

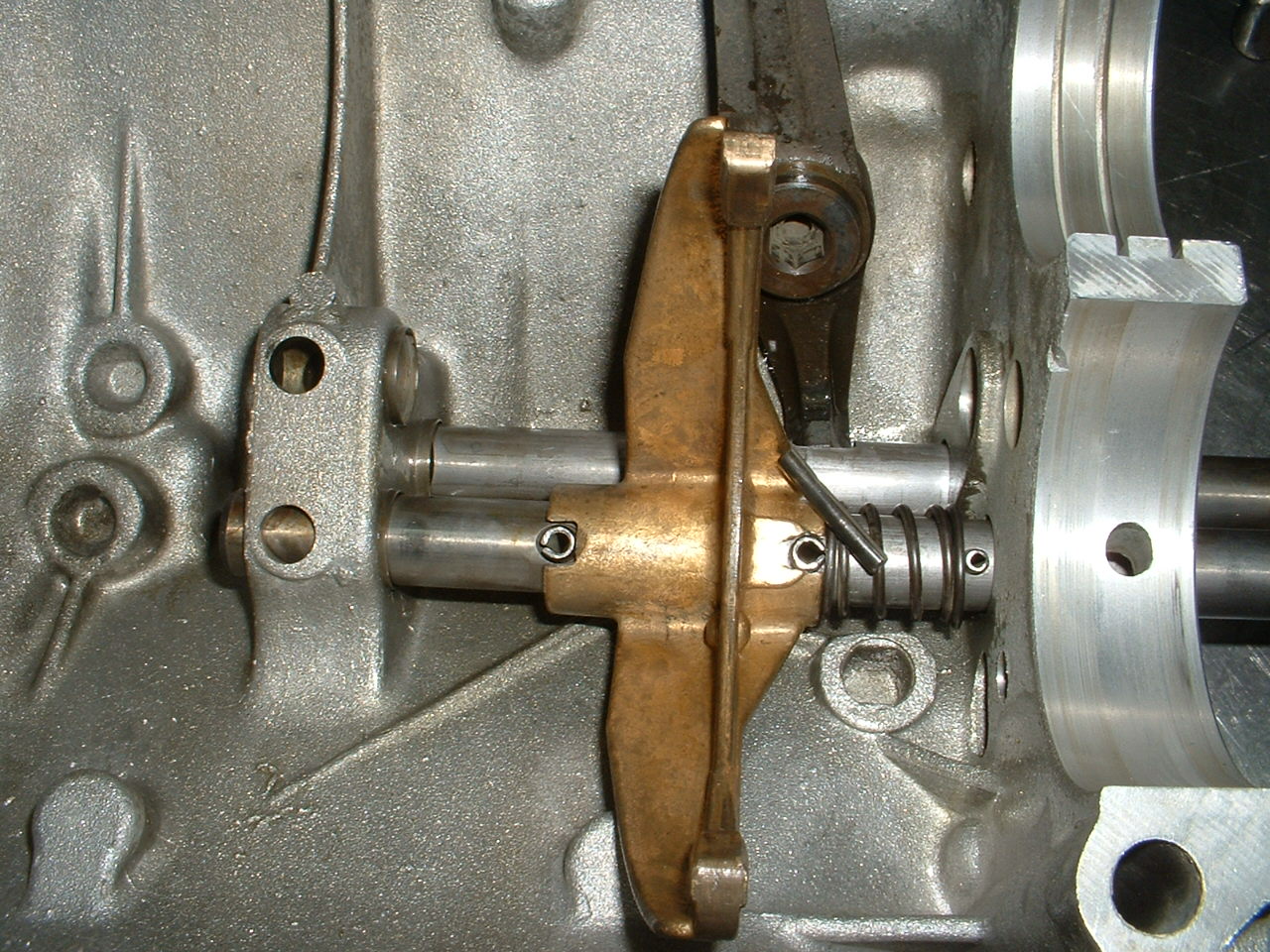

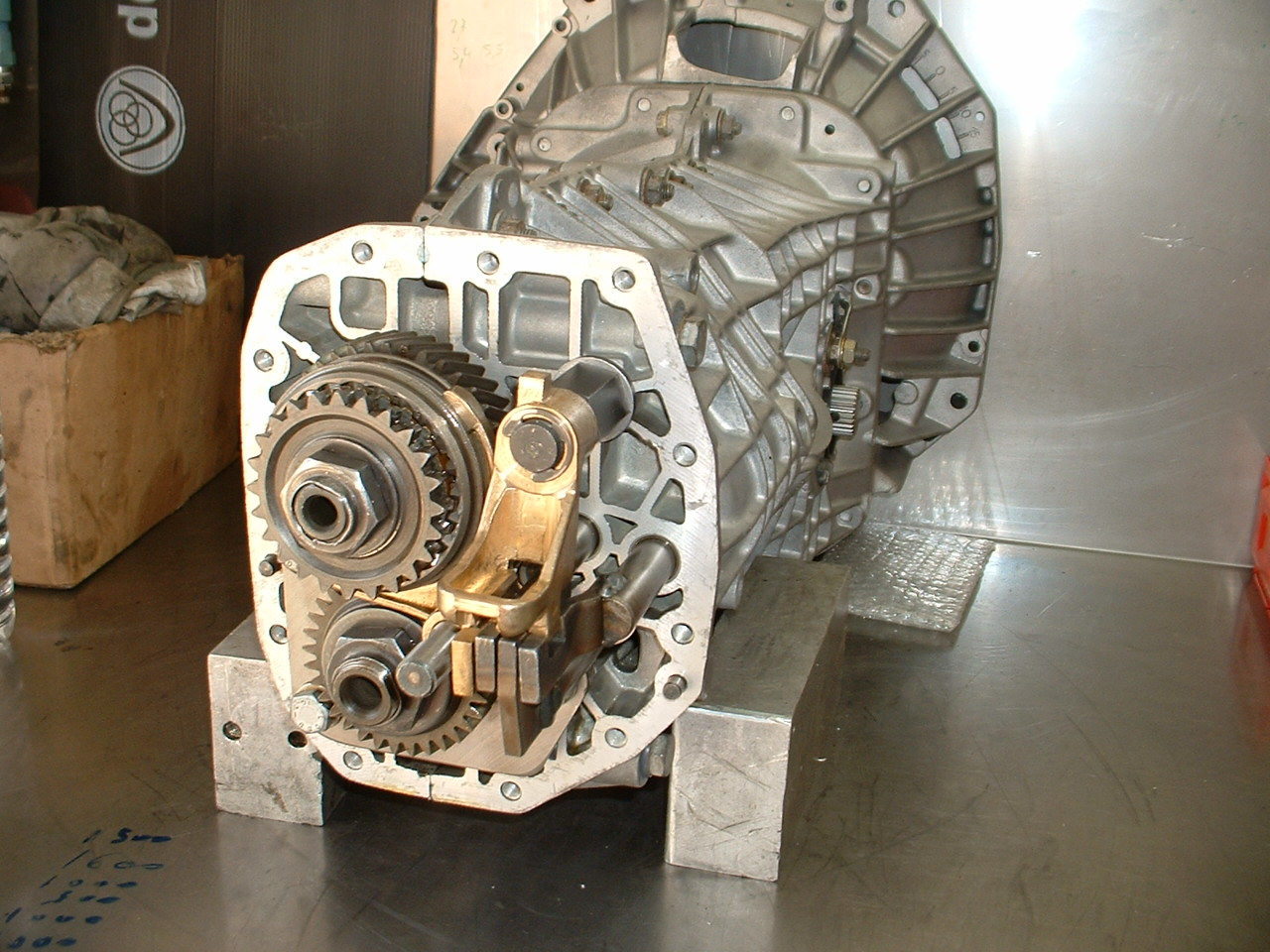

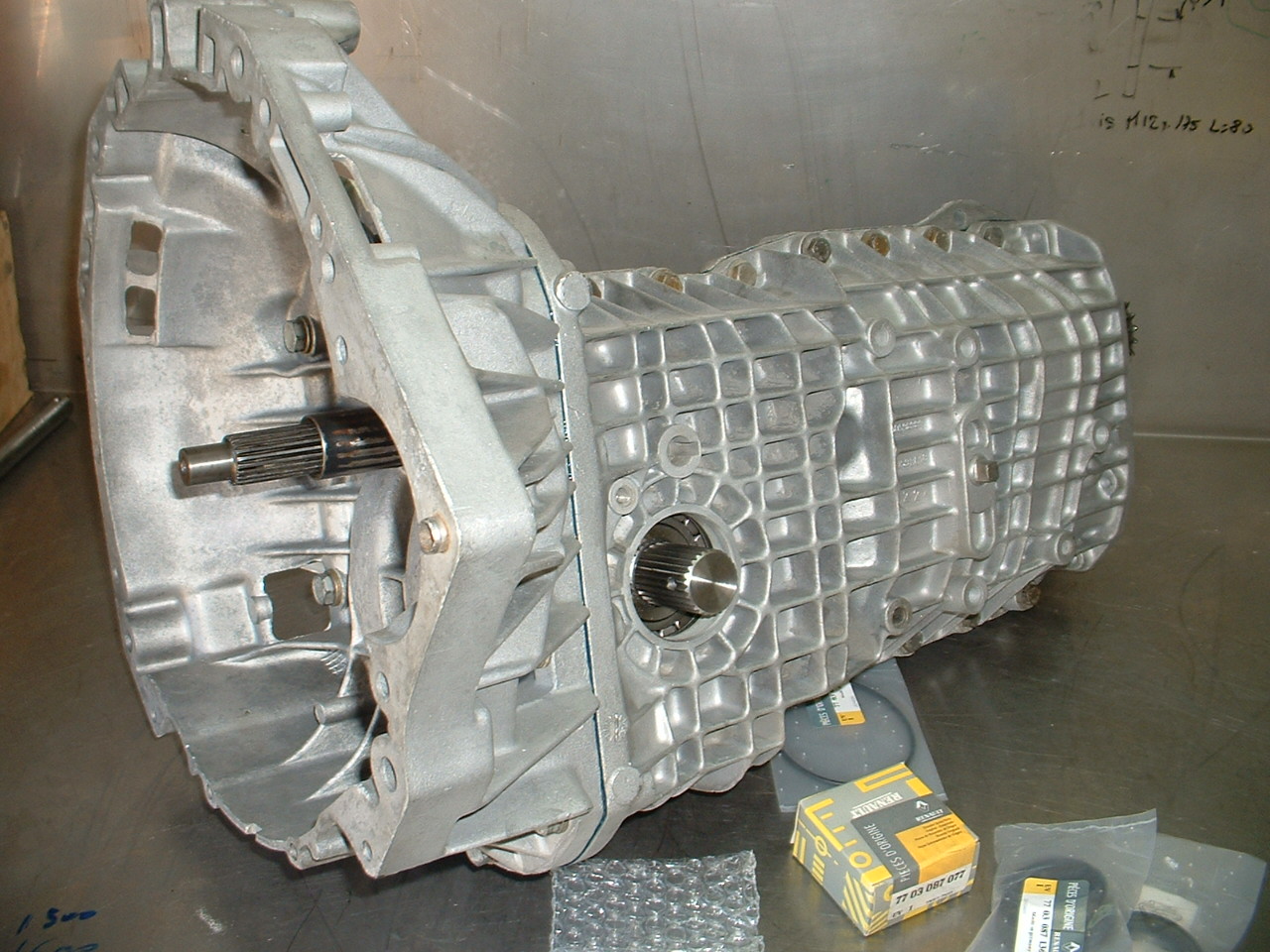

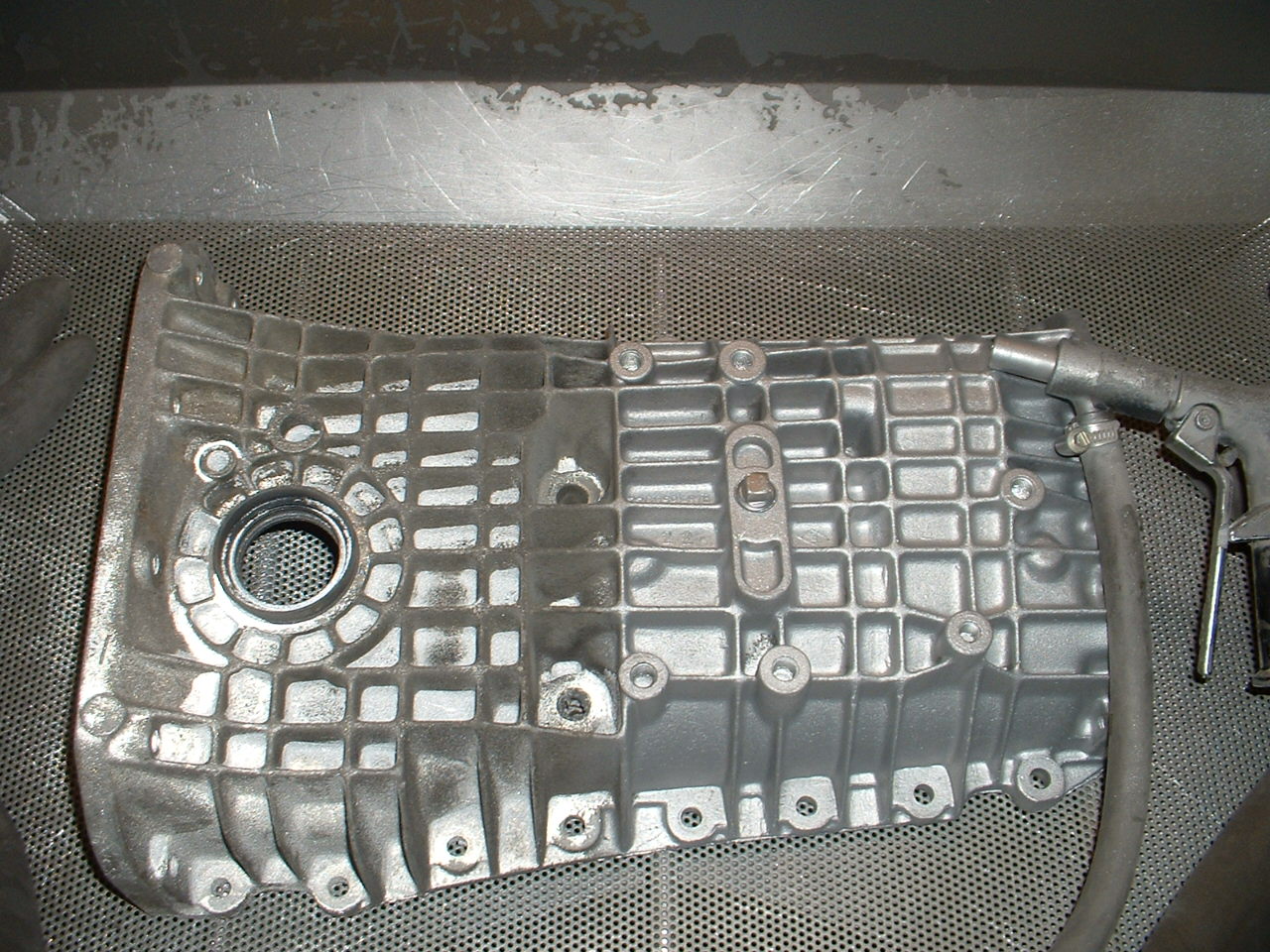

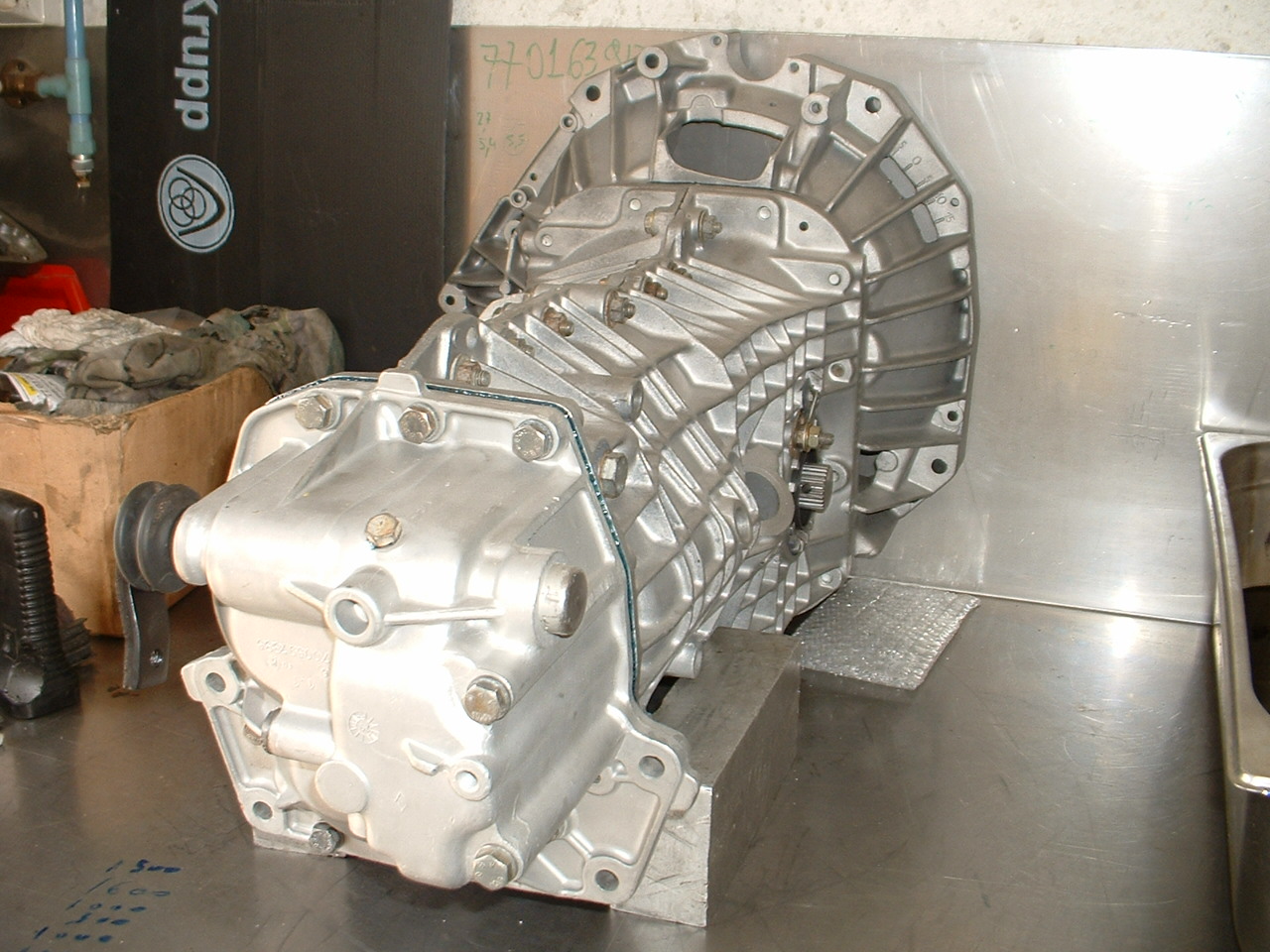

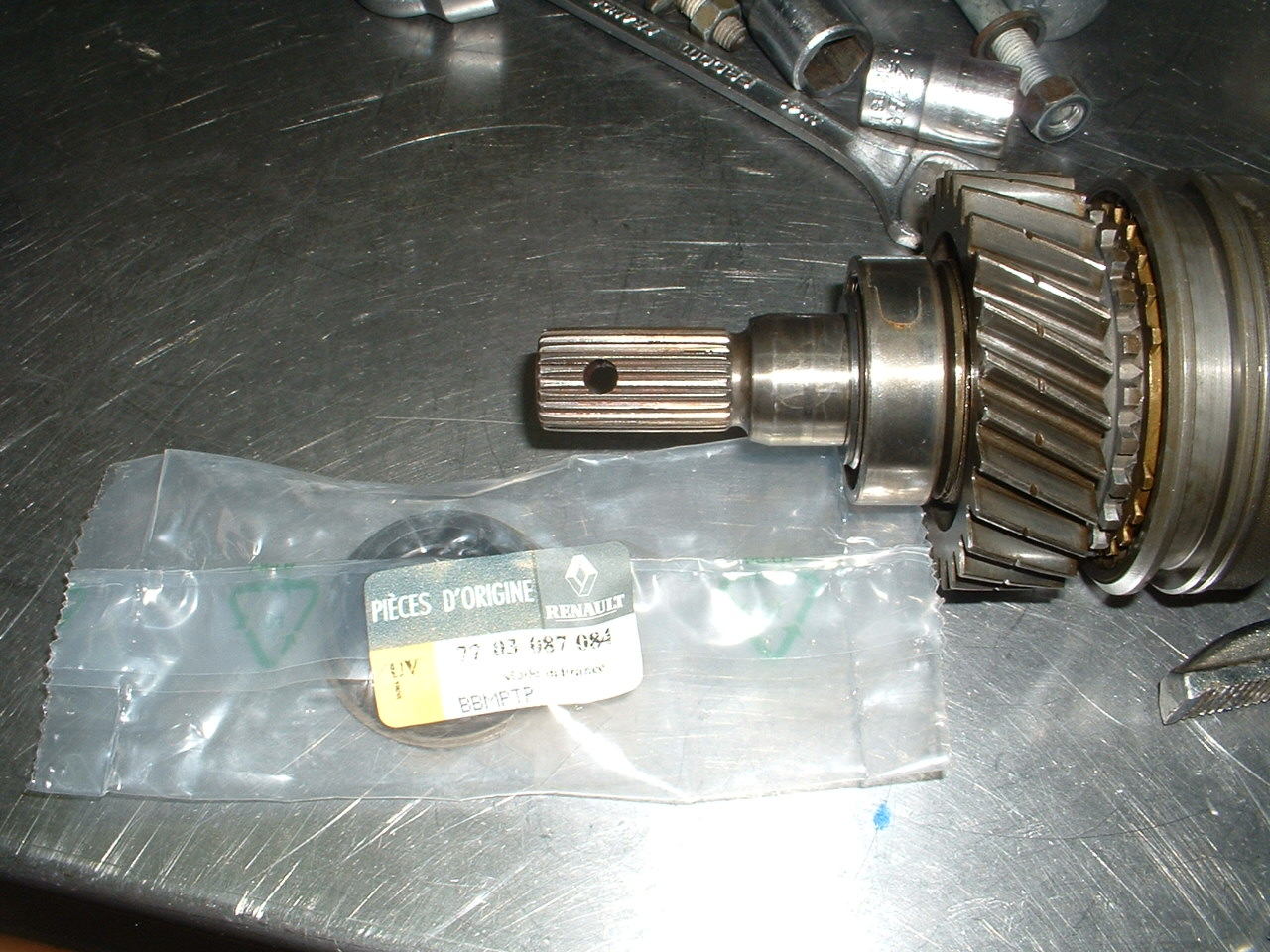

Confection d'une nouvelle boite (la spécialité de Didier !) avec un couple 9 x 35 et un rapport de 5° de 39 x 32.

pignons-boite-2.jpg pignons-boite-1.jpg nettoyage-des-carters-de-boite-3.jpg nettoyage-des-carters-de-boite-2.jpg nettoyage-des-carters-de-boite-1.jpg fermeture-boite-1.jpg fermeture-boite-2.jpg fermeture-boite-3.jpg fermeture-boite-4.jpg fermeture-boite-5.jpg fermeture-boite-6.jpg fermeture-boite-7.jpg fermeture-boite-8.jpg fermeture-boite-9.jpg fermeture-boite-10.jpg boite-4.jpg cloche-de-boite-de-v6-2.jpg cloche-de-boite-de-v6.jpg fermeture-boite-11.jpg fermeture-boite-12.jpg fermeture-boite-13.jpg fermeture-boite-14.jpg boite-2.jpg boite-3.jpg



Confection d'un autobloquant 4 disques type ZF.

 autobloquant-et-assemblage-2.jpg autobloquant-et-assemblage-3.jpg autobloquant-et-assemblage-4.jpg autobloquant-et-assemblage-5.jpg autobloquant-et-assemblage-6.jpg autobloquant-et-assemblage-7.jpg autobloquant-et-assemblage-8.jpg autobloquant-et-assemblage-9.jpg autobloquant-et-assemblage-10.jpg autobloquant-et-assemblage-11.jpg autobloquant-et-assemblage-12.jpg autobloquant-et-assemblage-13.jpg autobloquant-et-assemblage-14.jpg autobloquant-et-assemblage-15.jpg autobloquant-et-assemblage-16.jpg autobloquant-et-assemblage-17.jpg autobloquant-et-assemblage-18.jpg autobloquant-et-assemblage-1.jpg

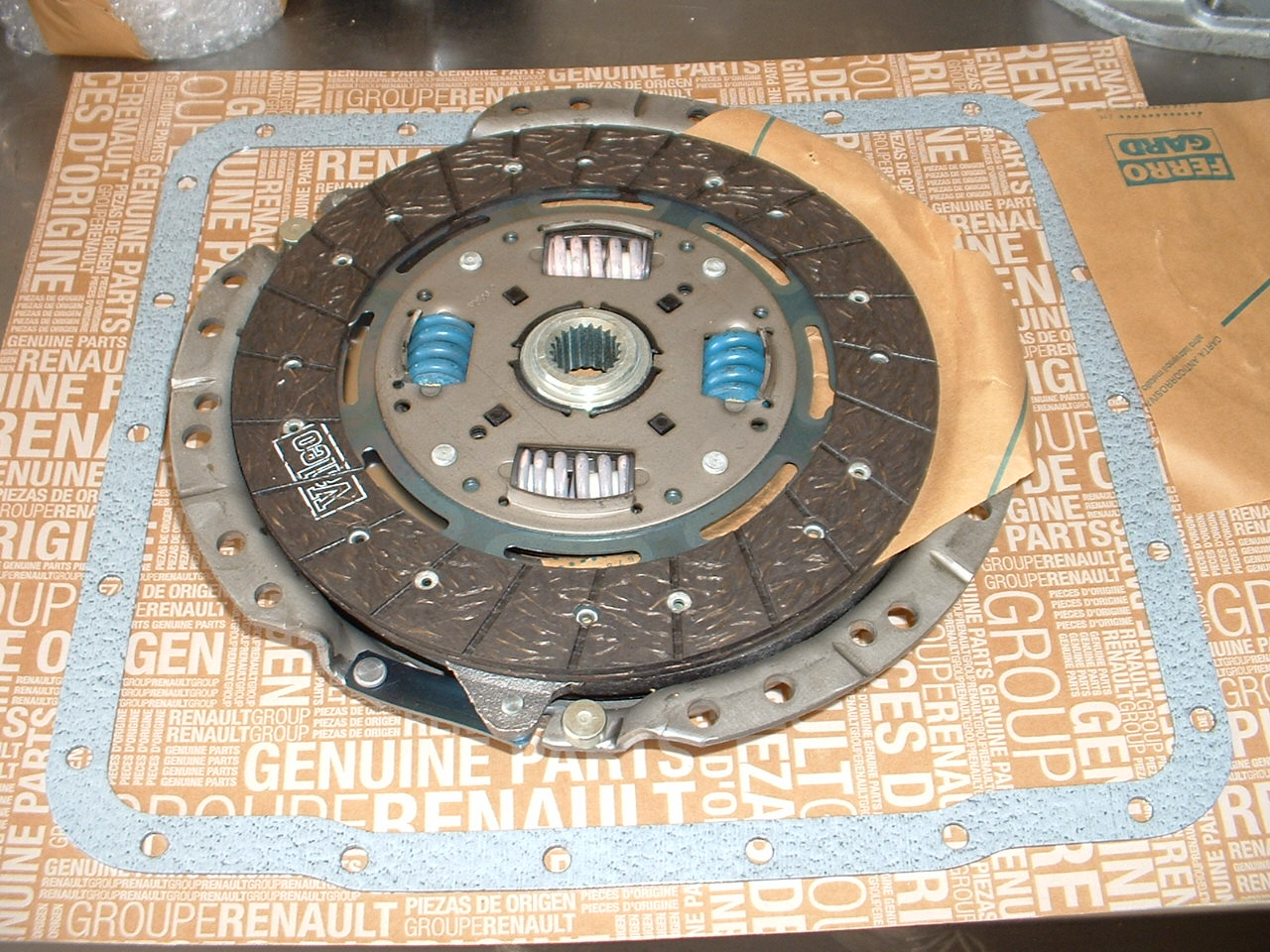

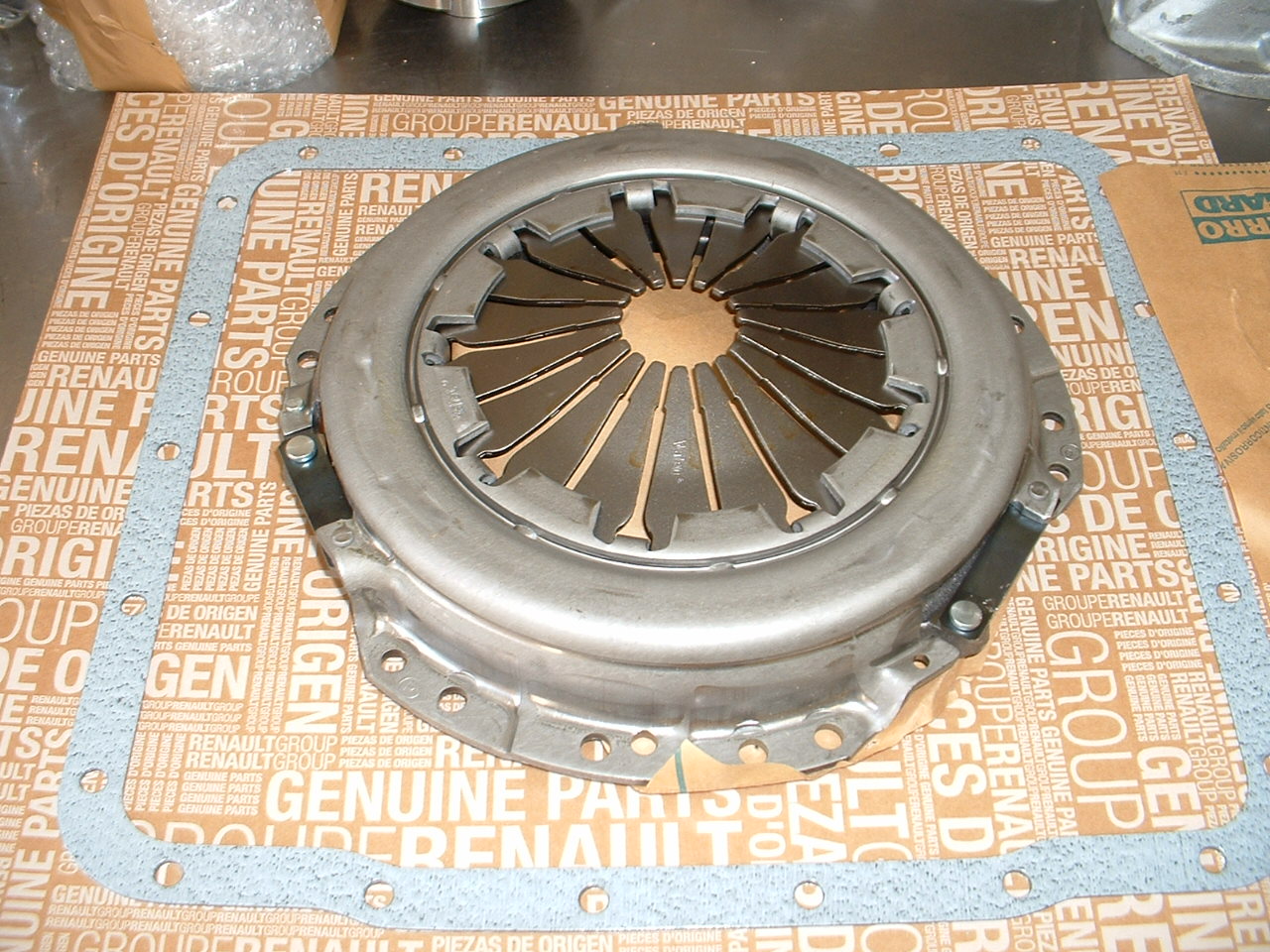

Remplacement de l'embrayage par celui d'une R25 V6 Turbo.

embrayage-v6-turbo-2.jpg embrayage-v6-turbo-1.jpg



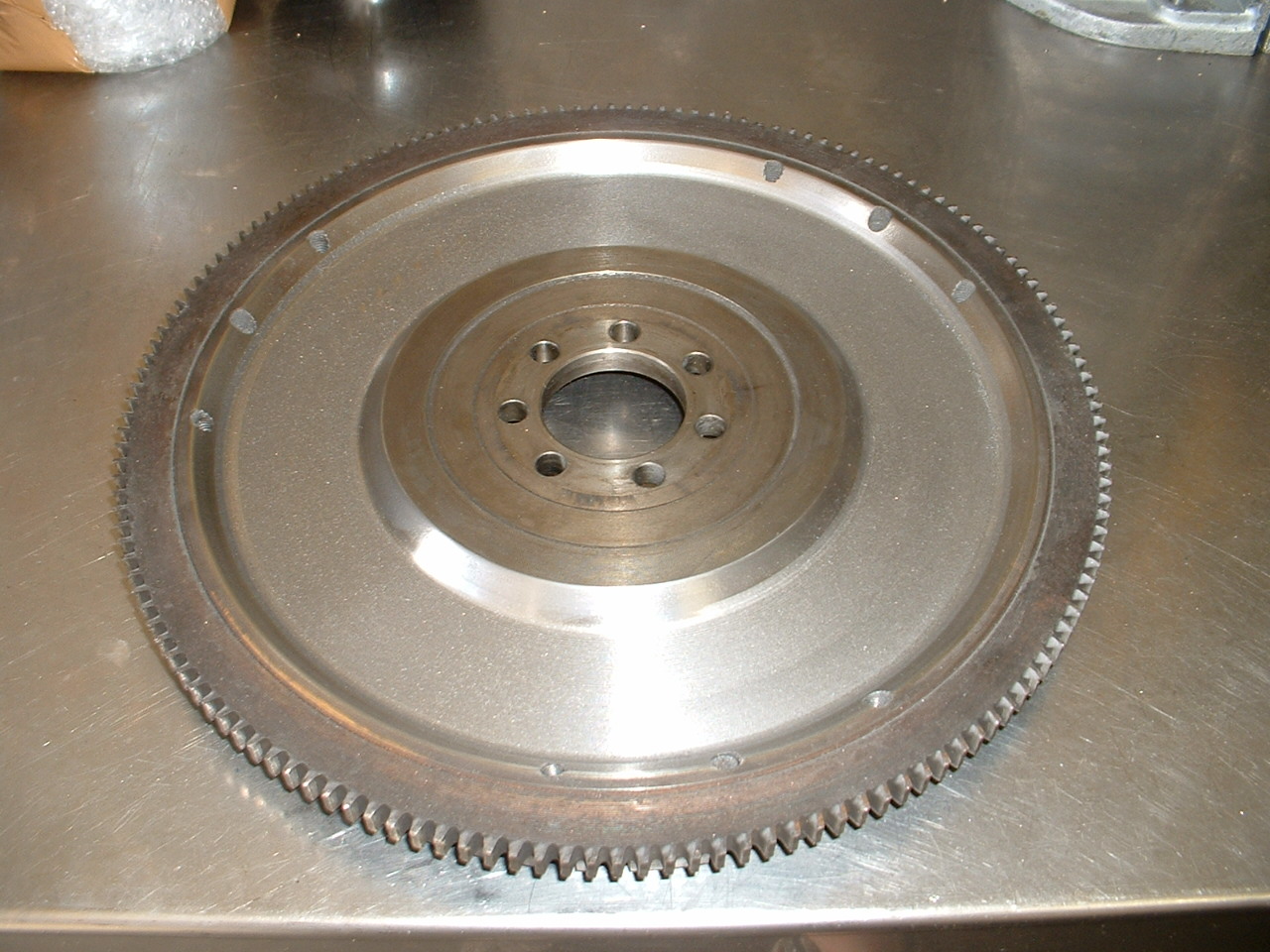

Confection d'un volant moteur allégé de 4 Kg par rapport à l'origine.

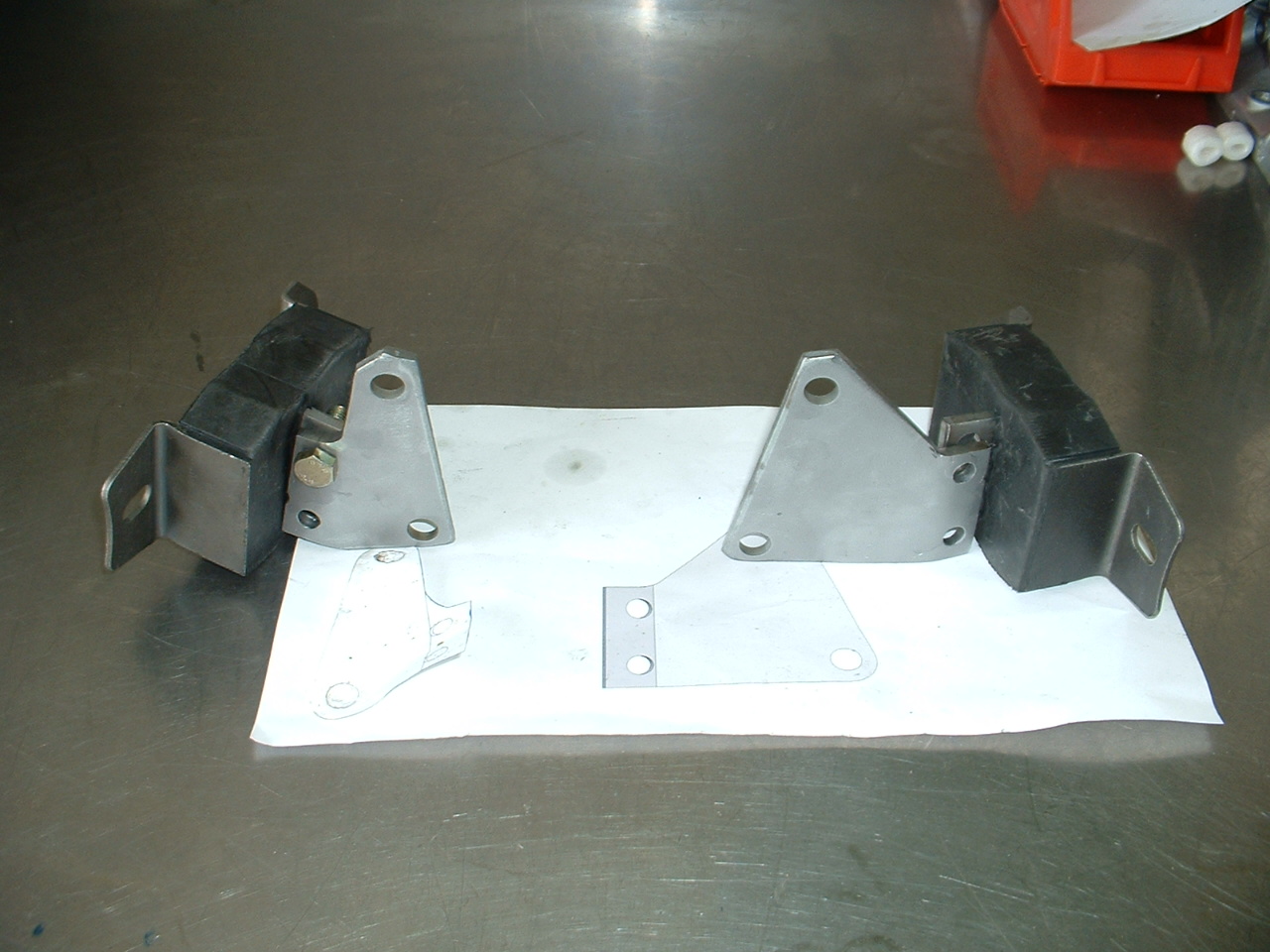

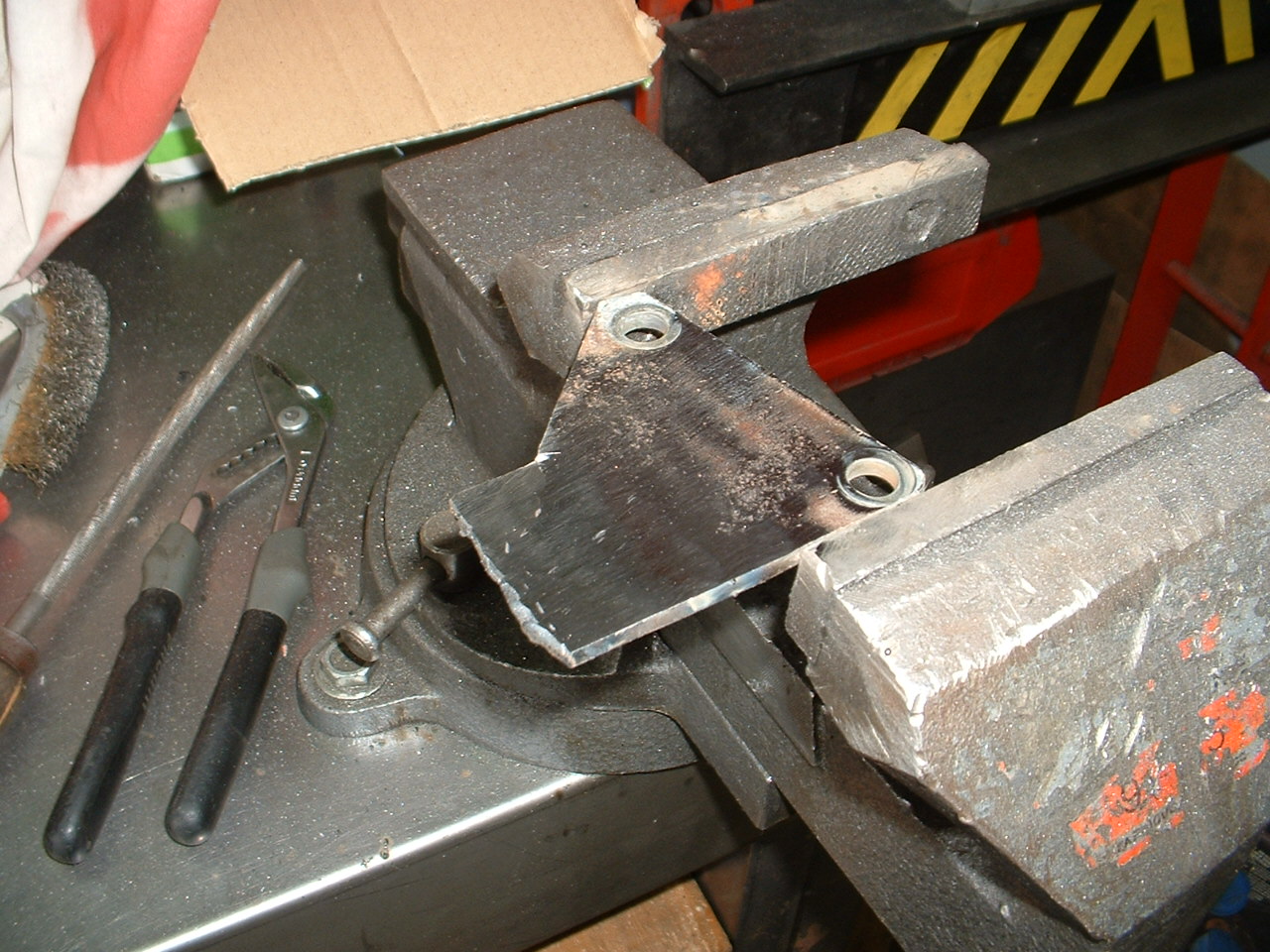

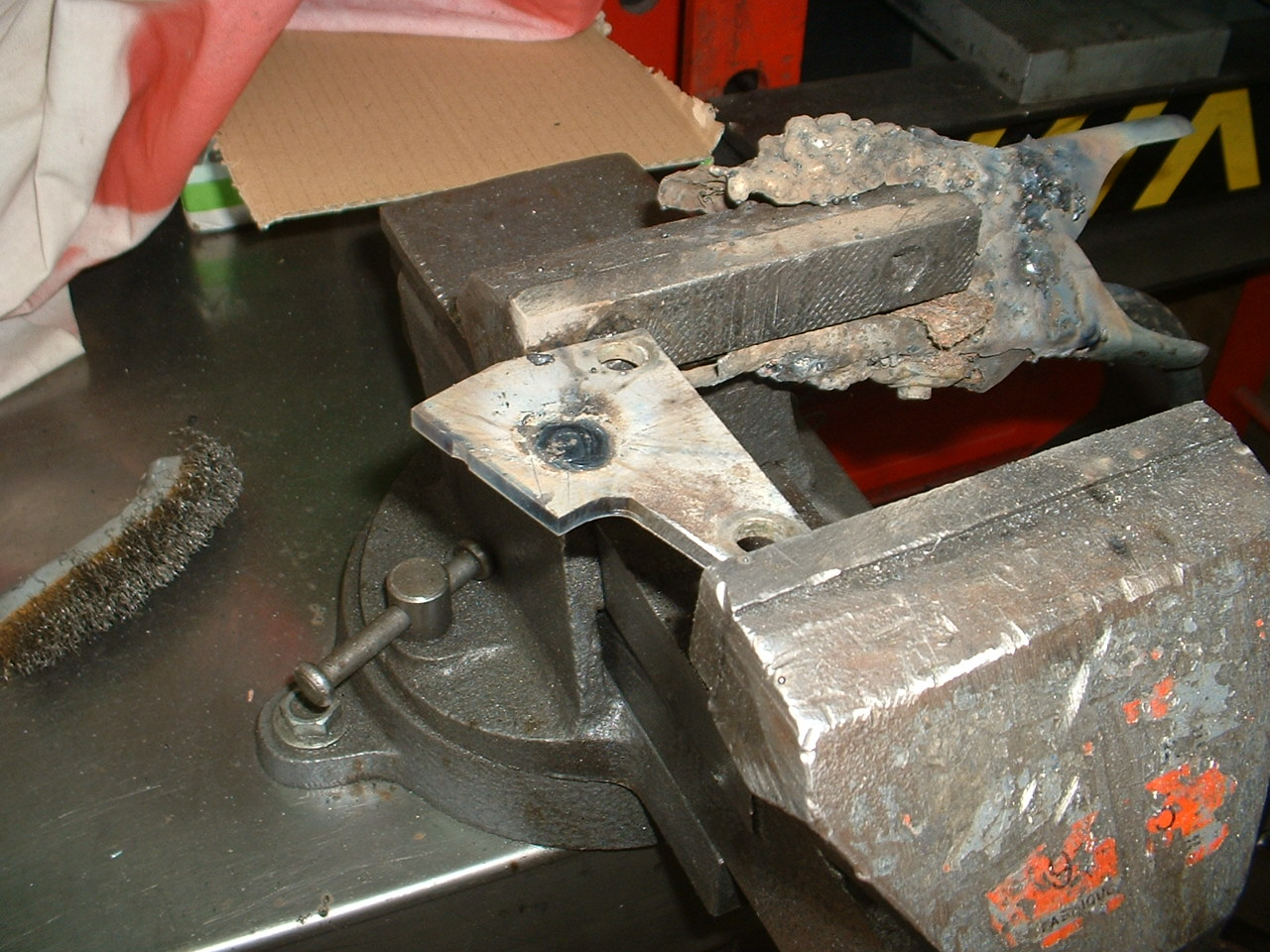

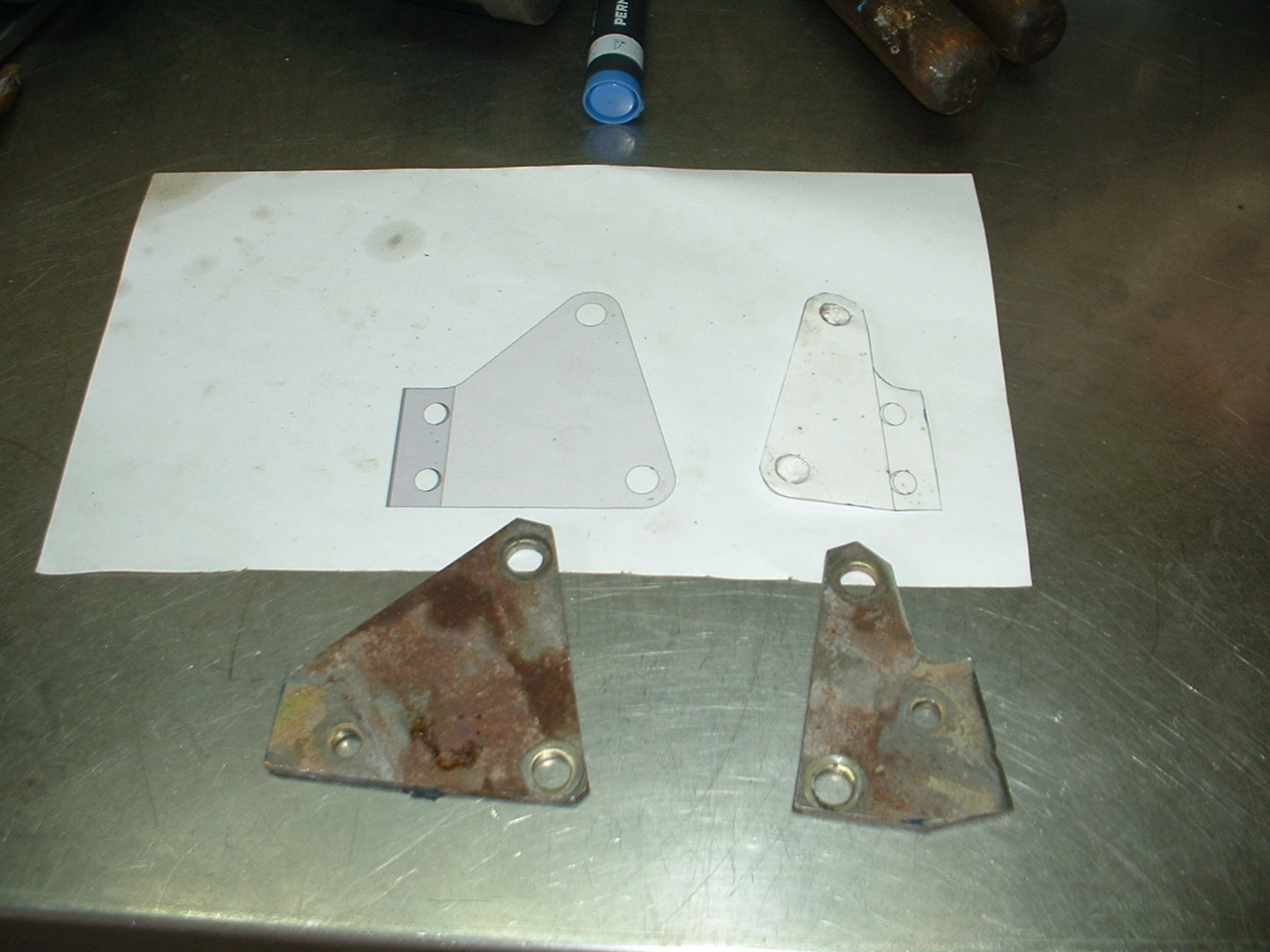

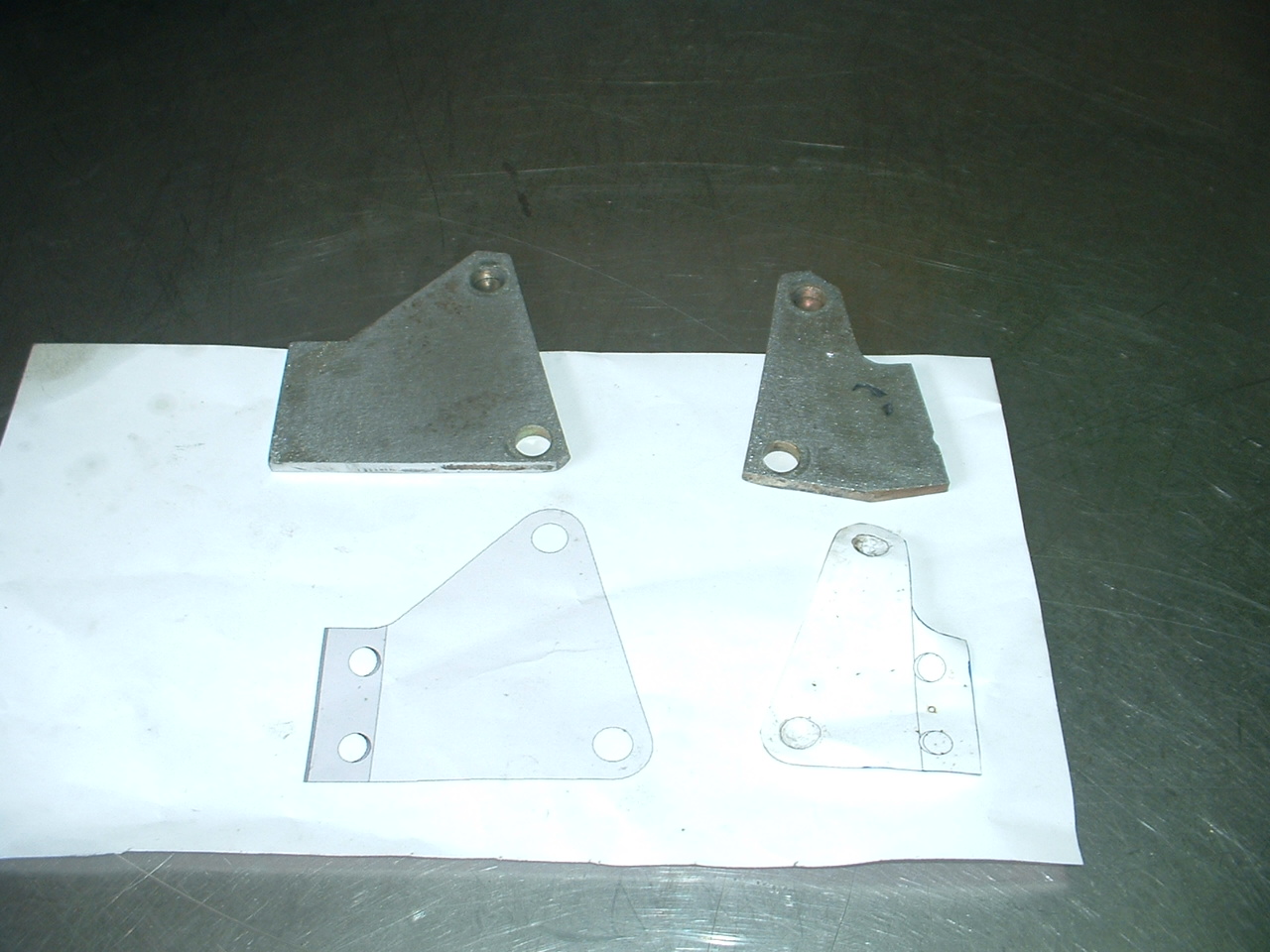

Définition des nouveaux supports de boite.

definition-support-boite-3.jpg definition-support-boite-1.jpg definition-support-boite-5.jpg definition-support-boite-6.jpg definition-support-boite-2.jpg definition-support-boite-4.jpg definition-support-boite-7.jpg

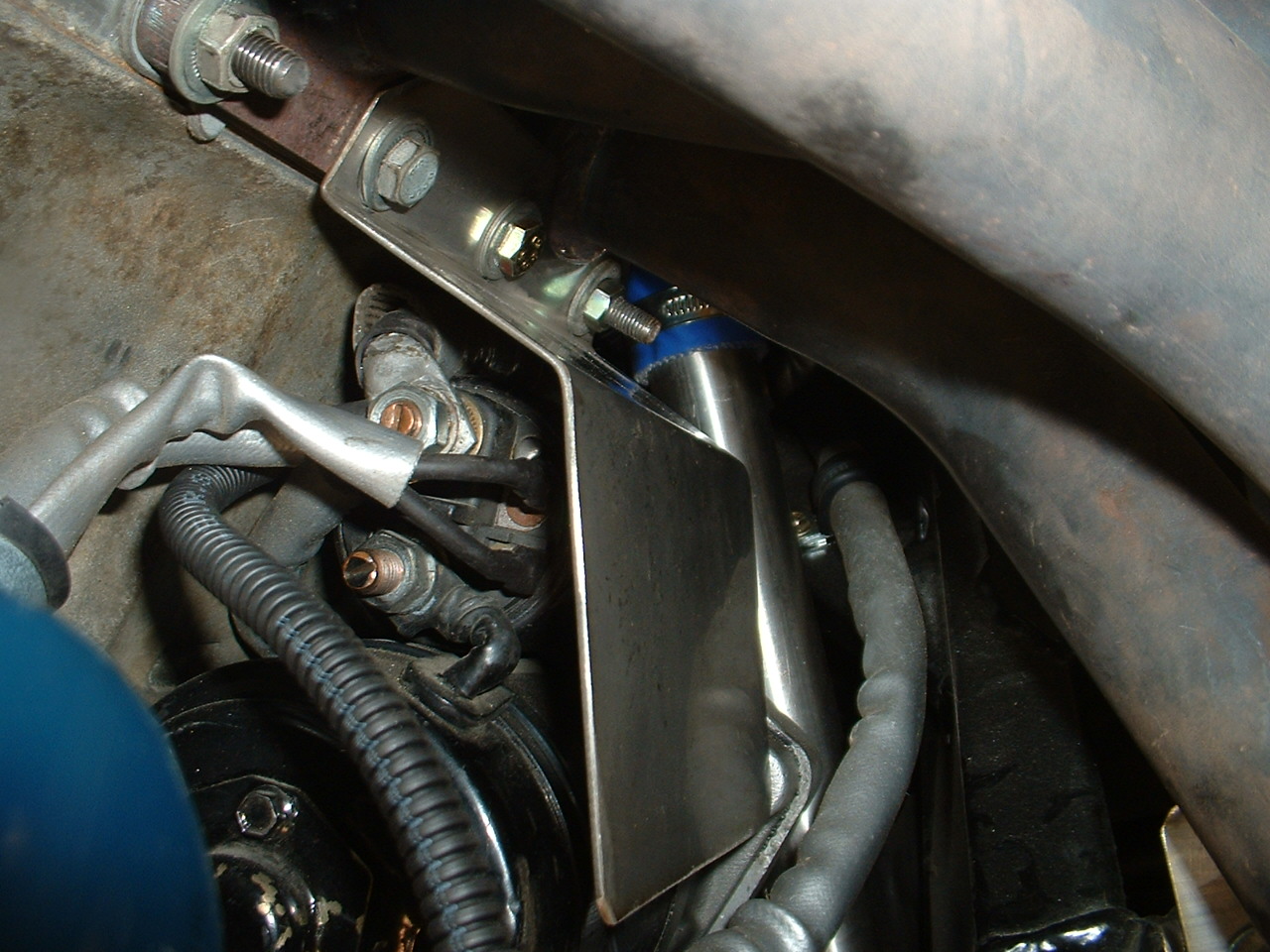

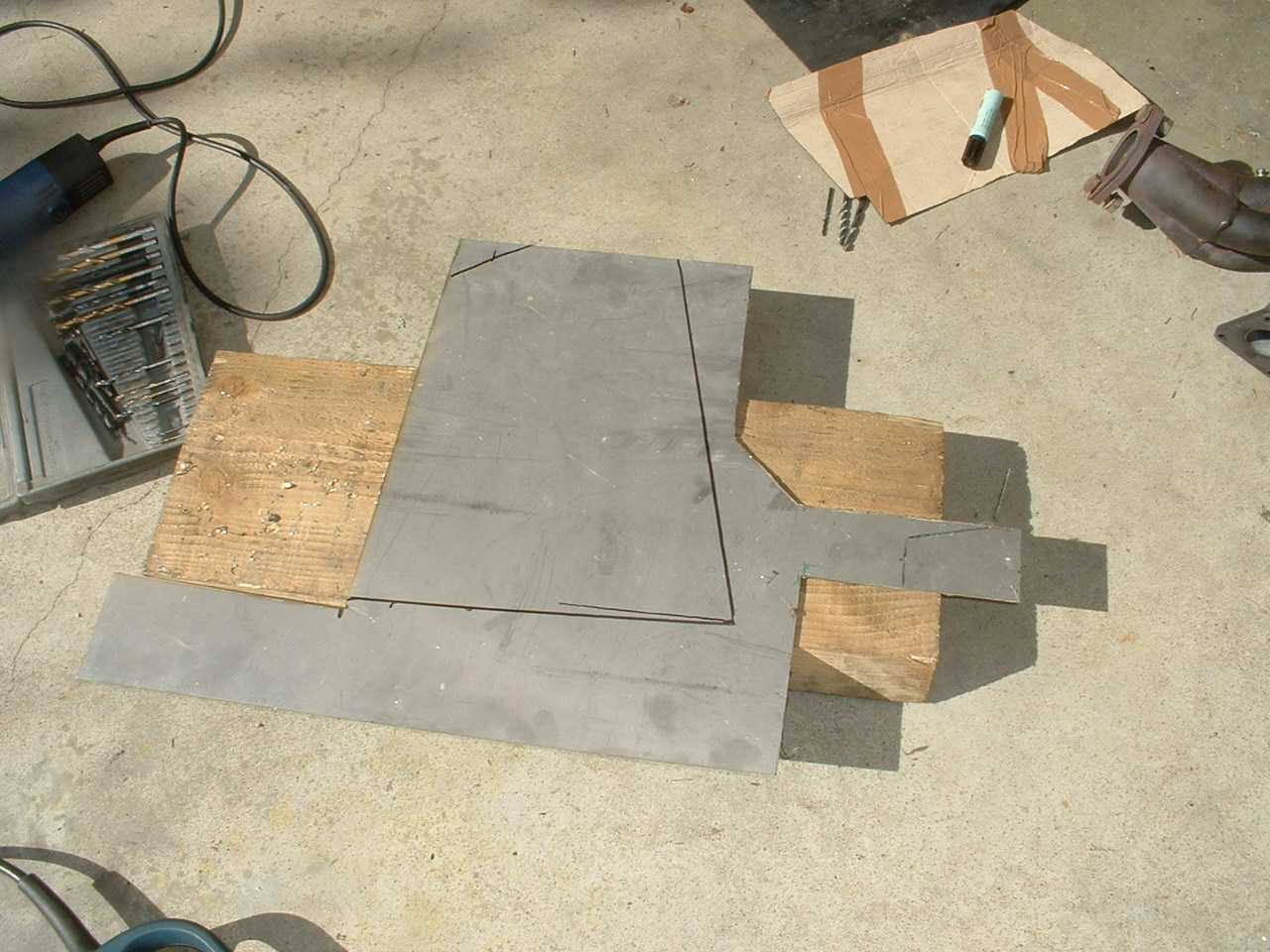

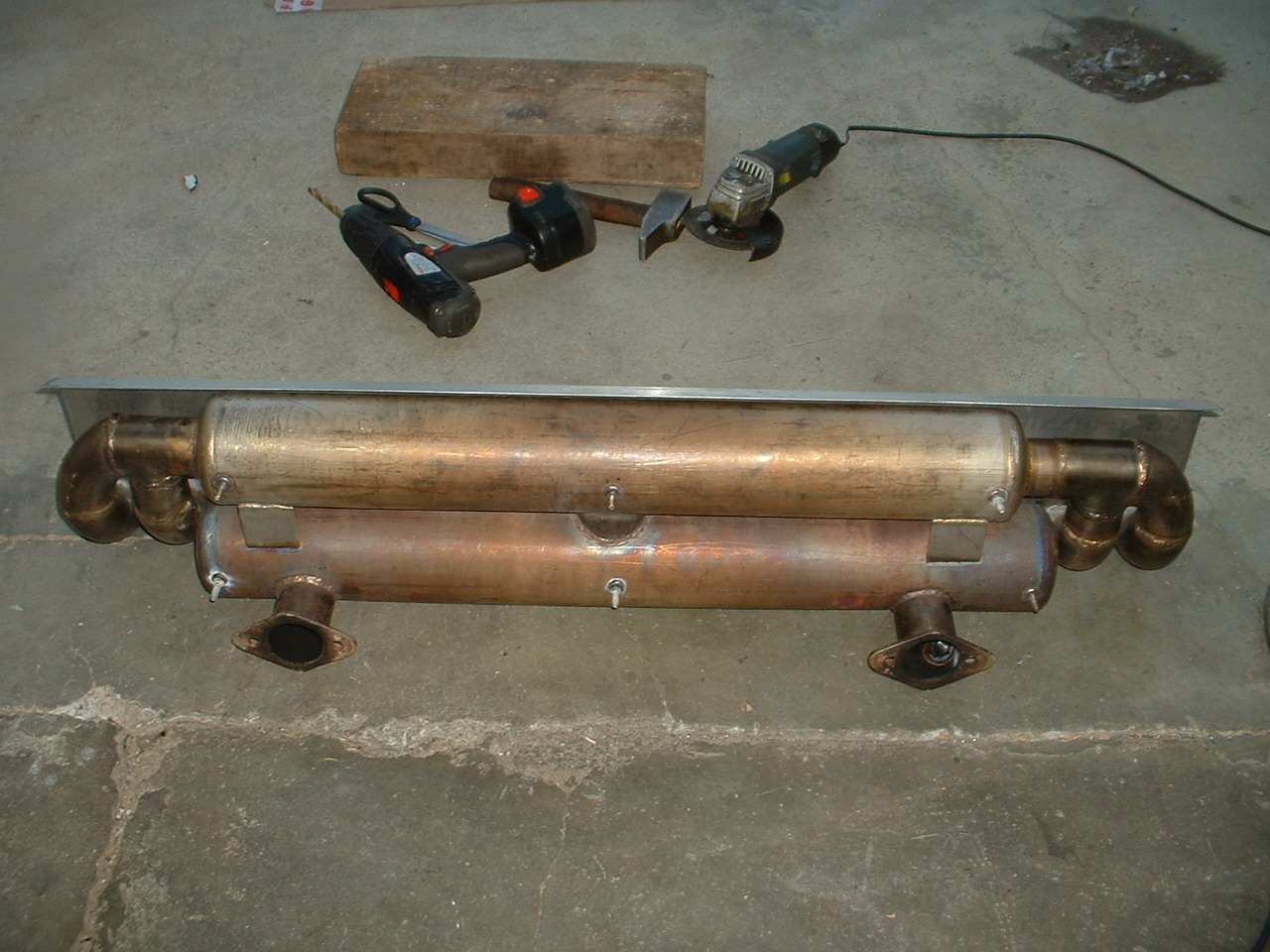

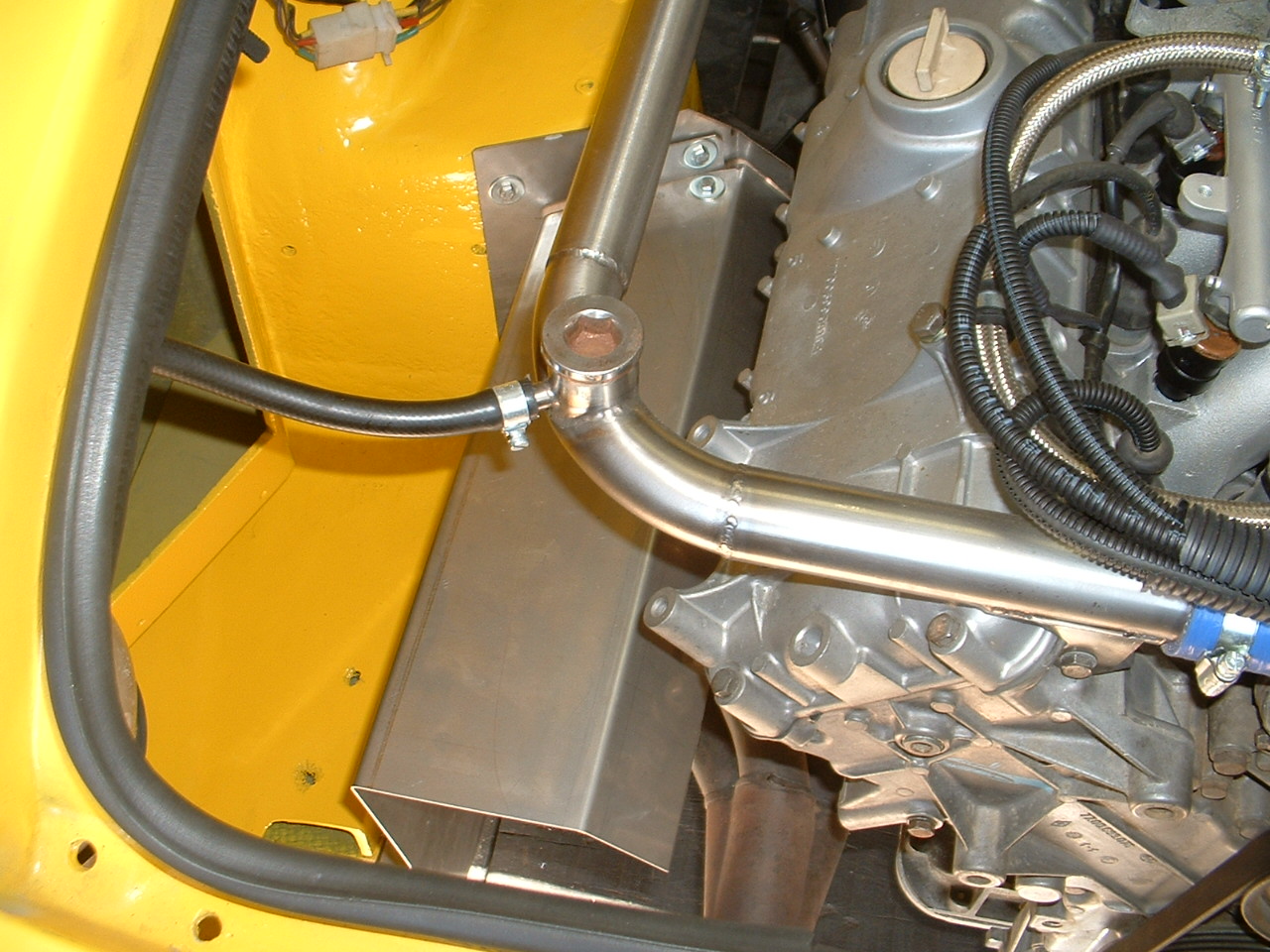

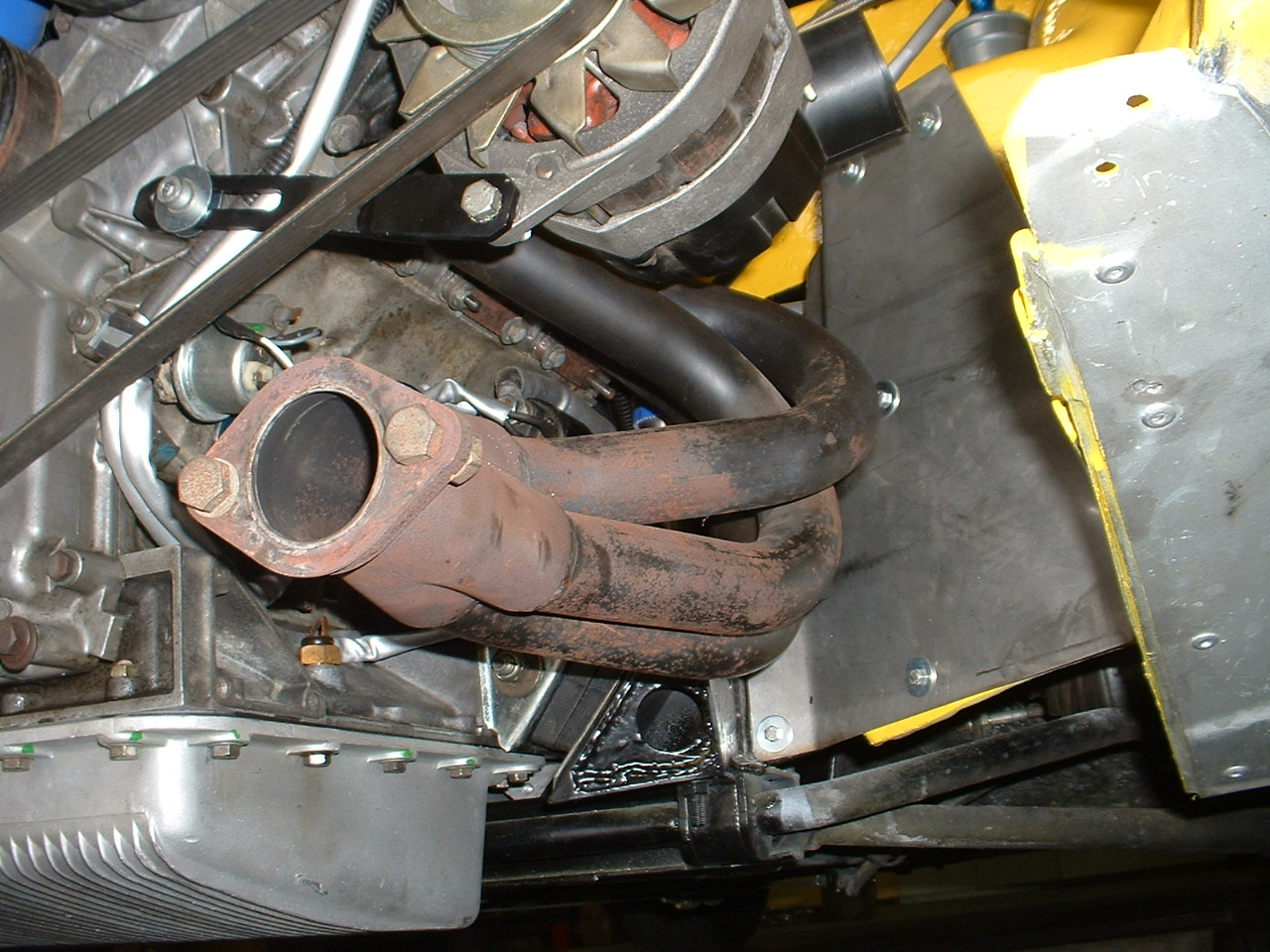

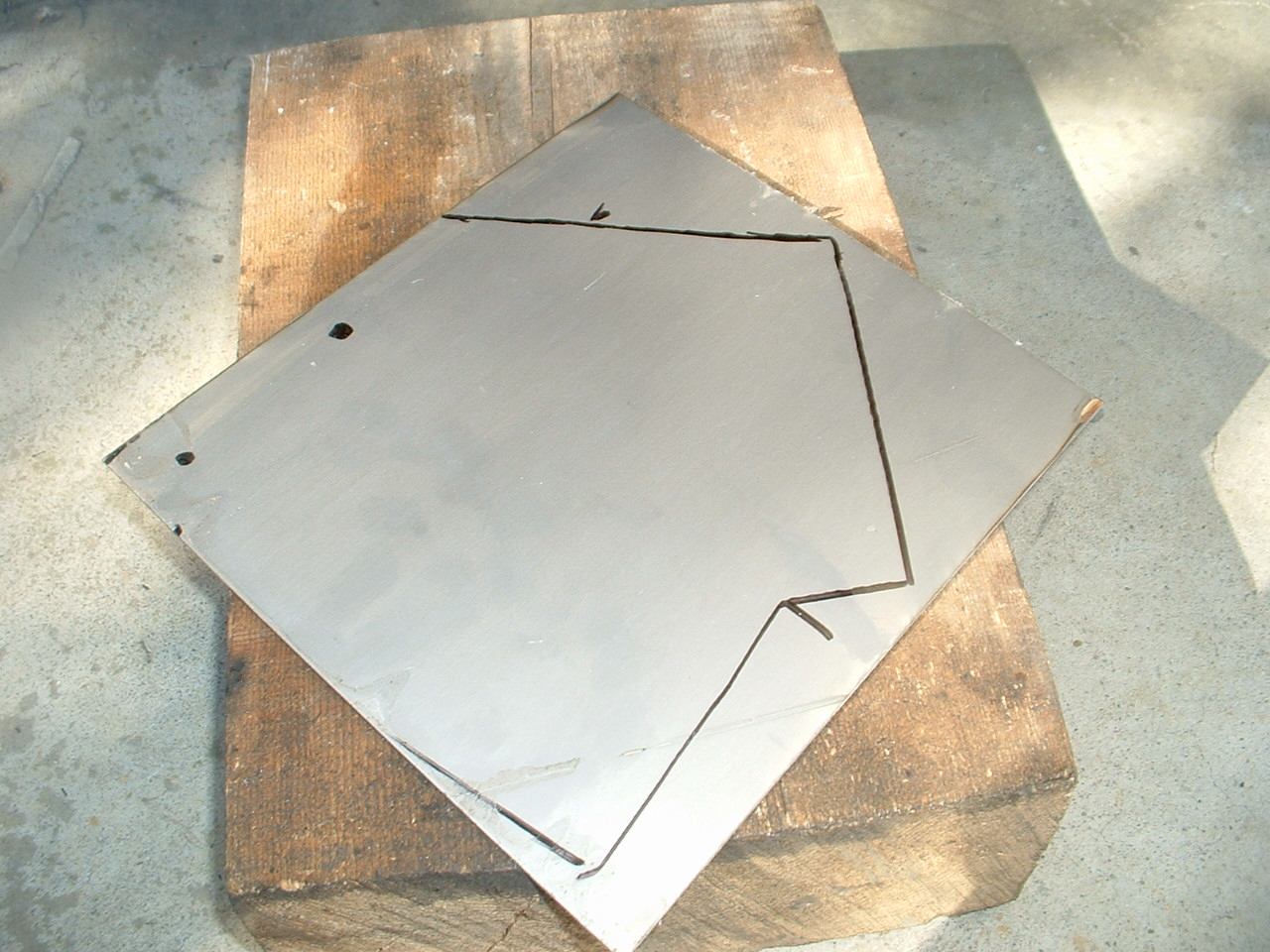

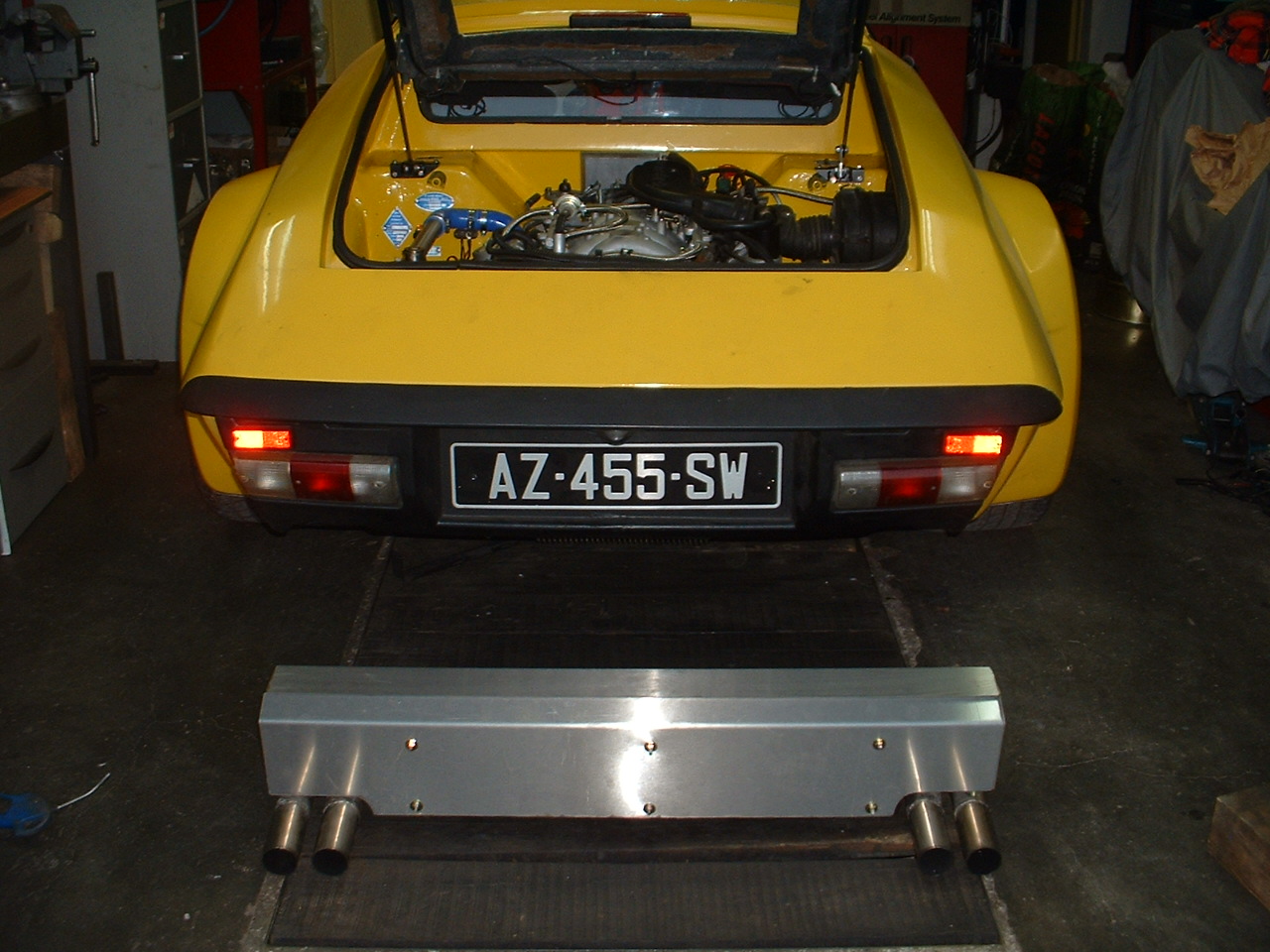

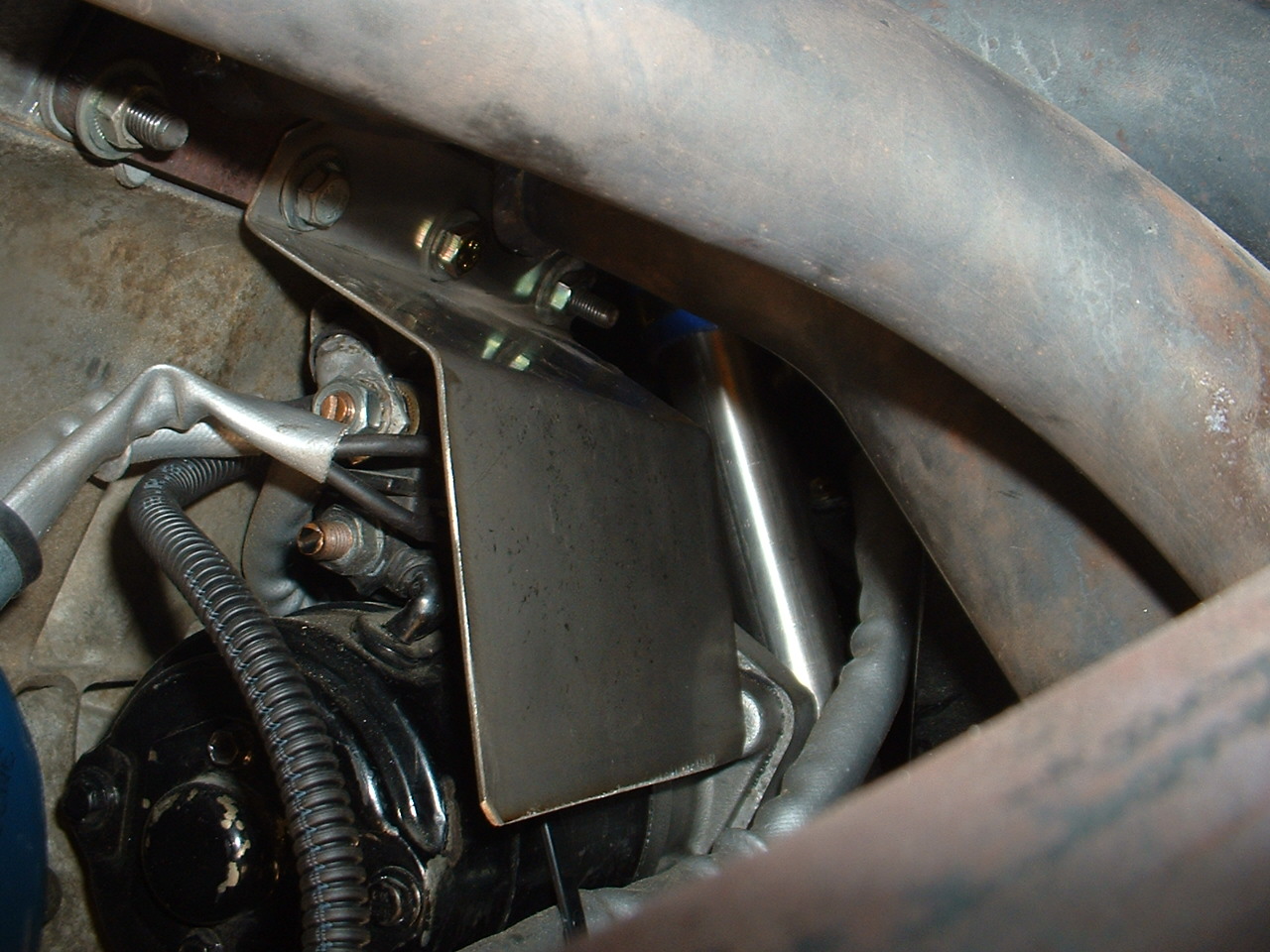

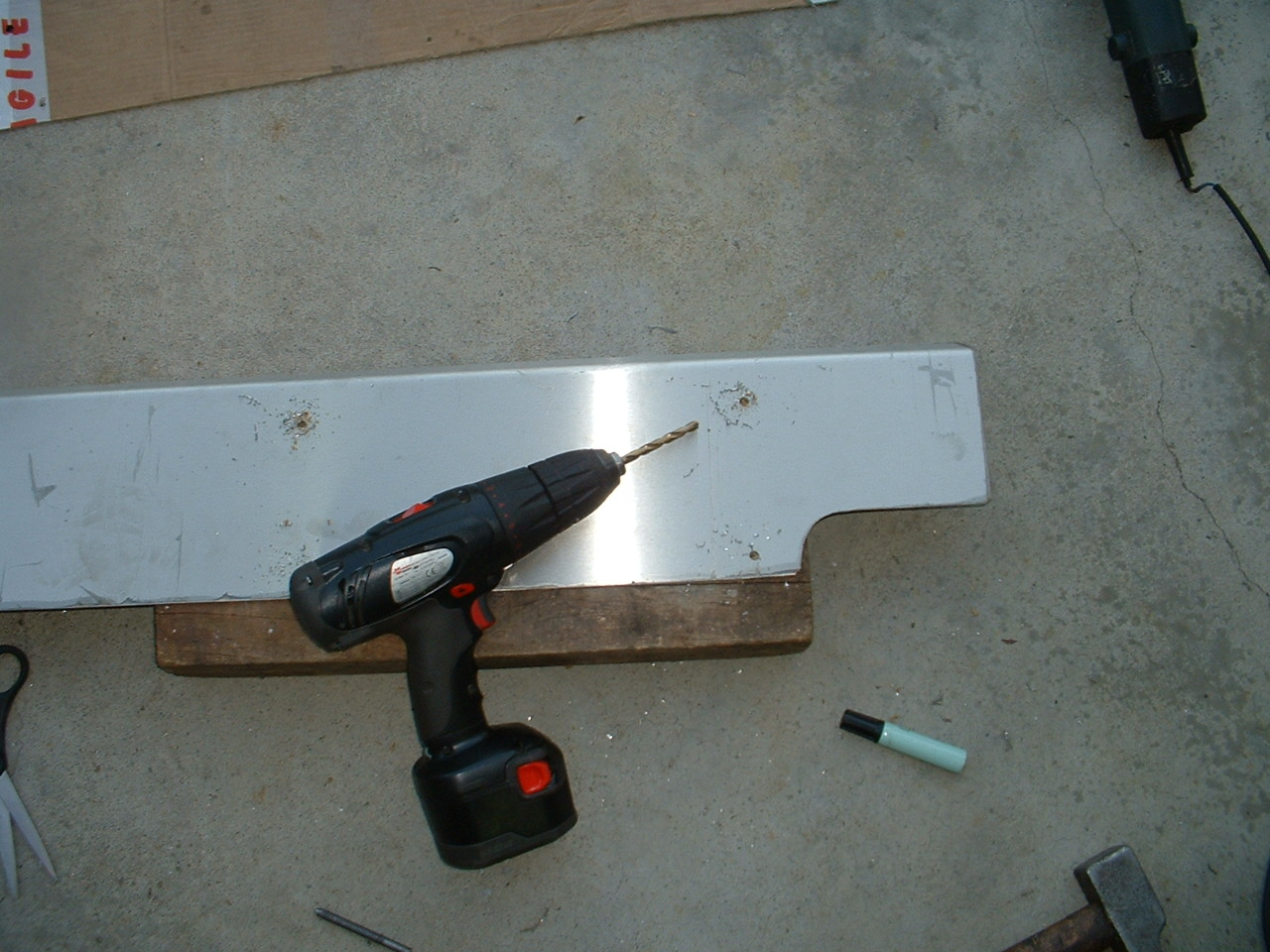

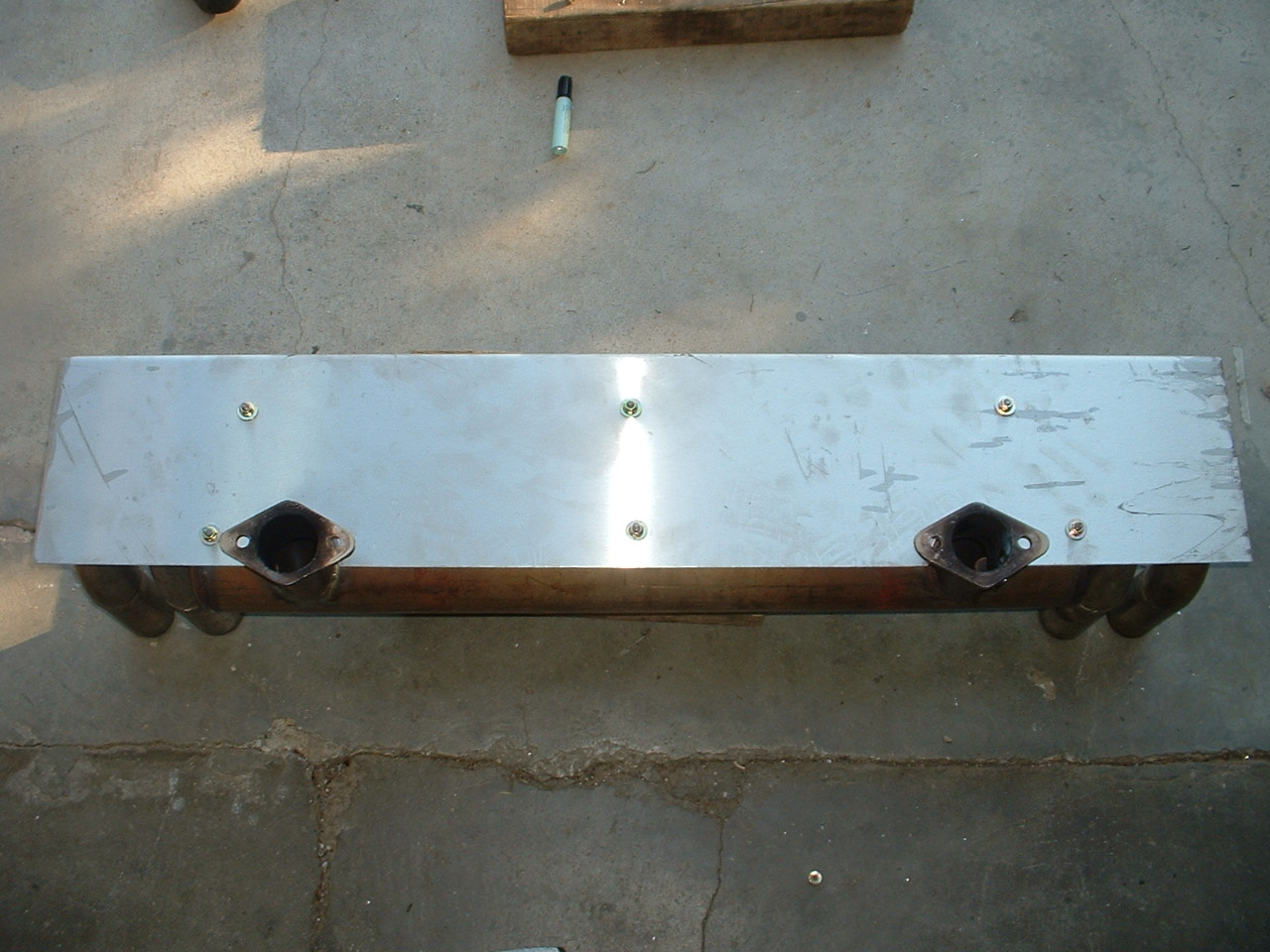

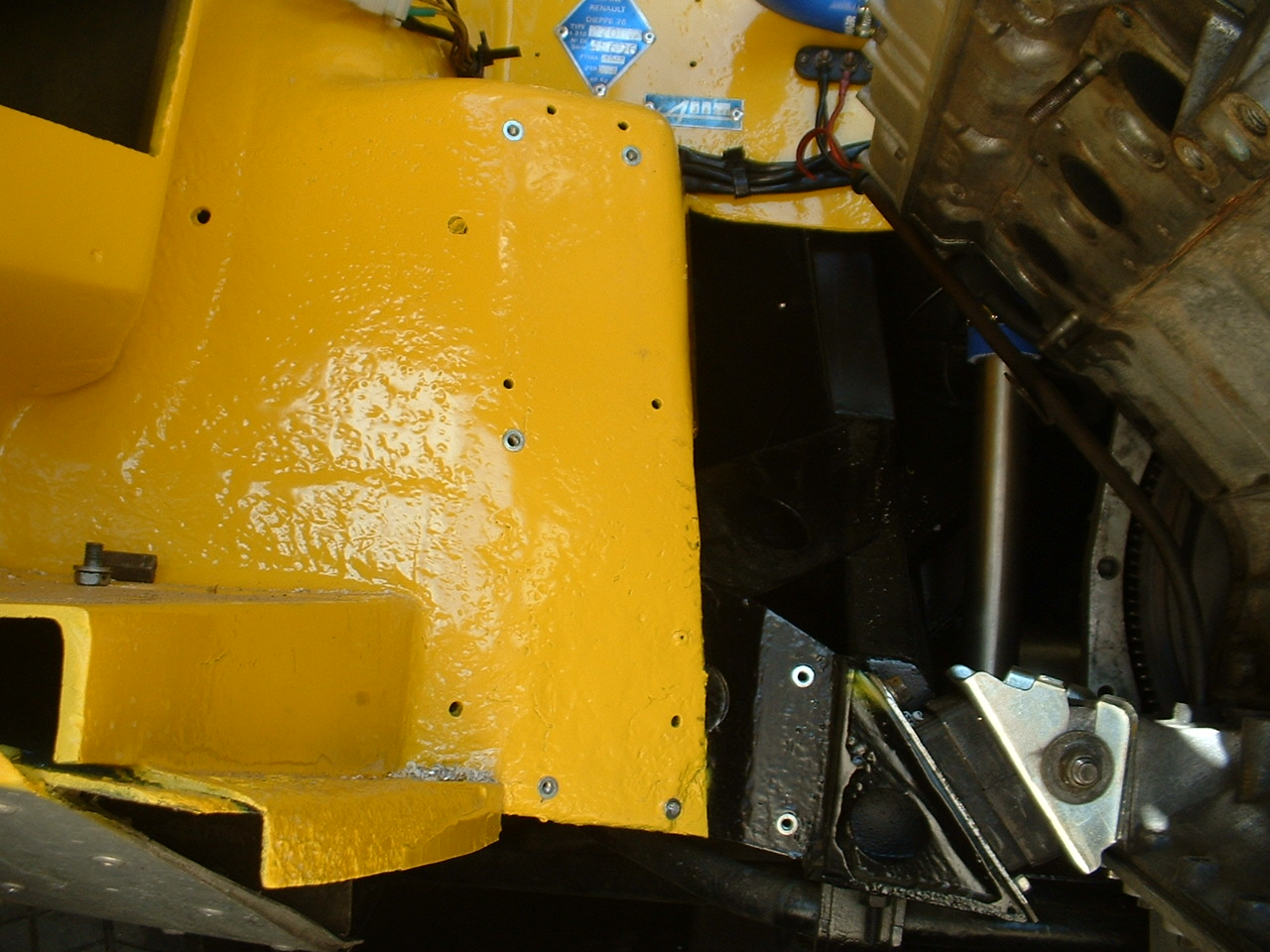

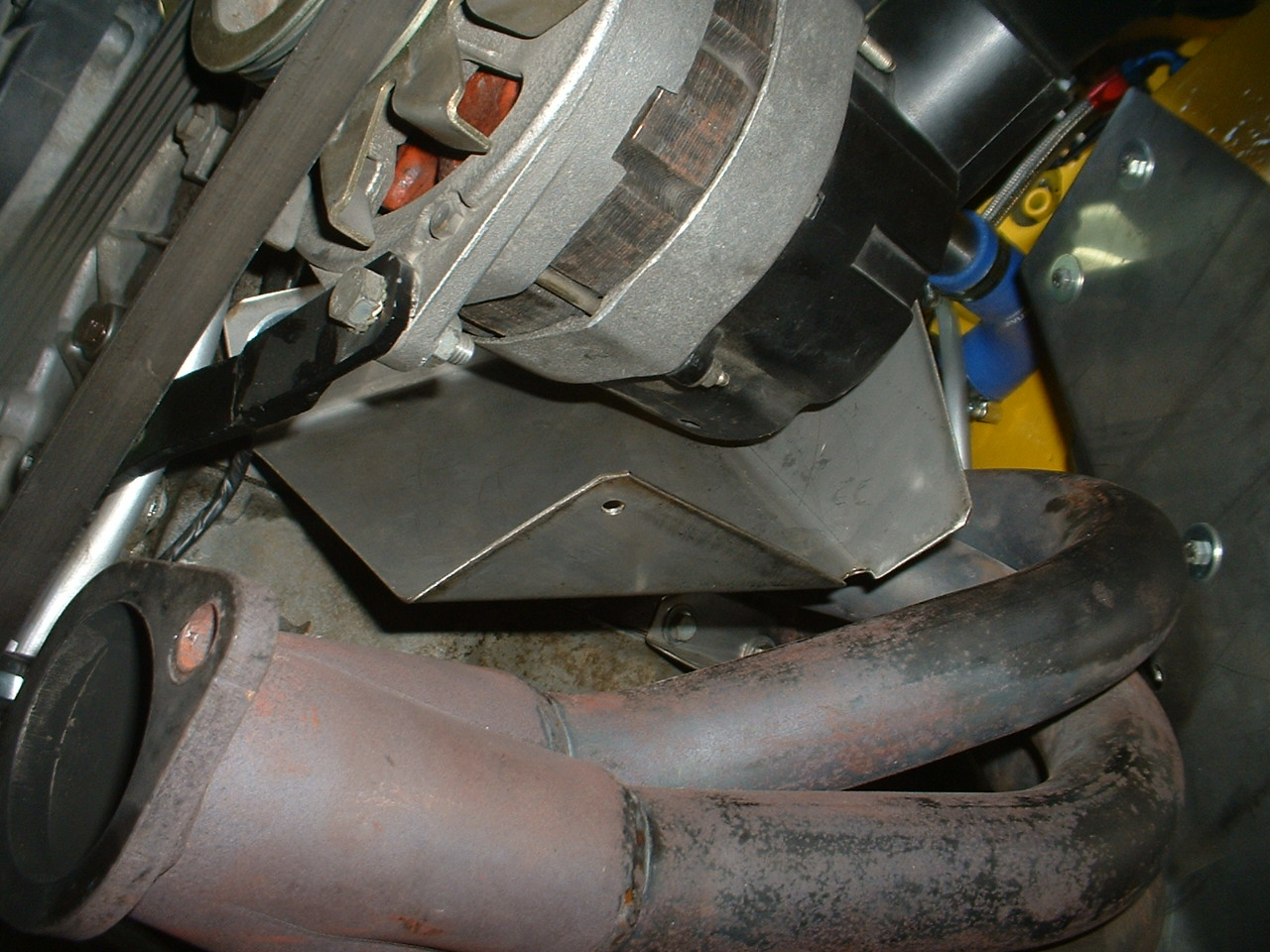

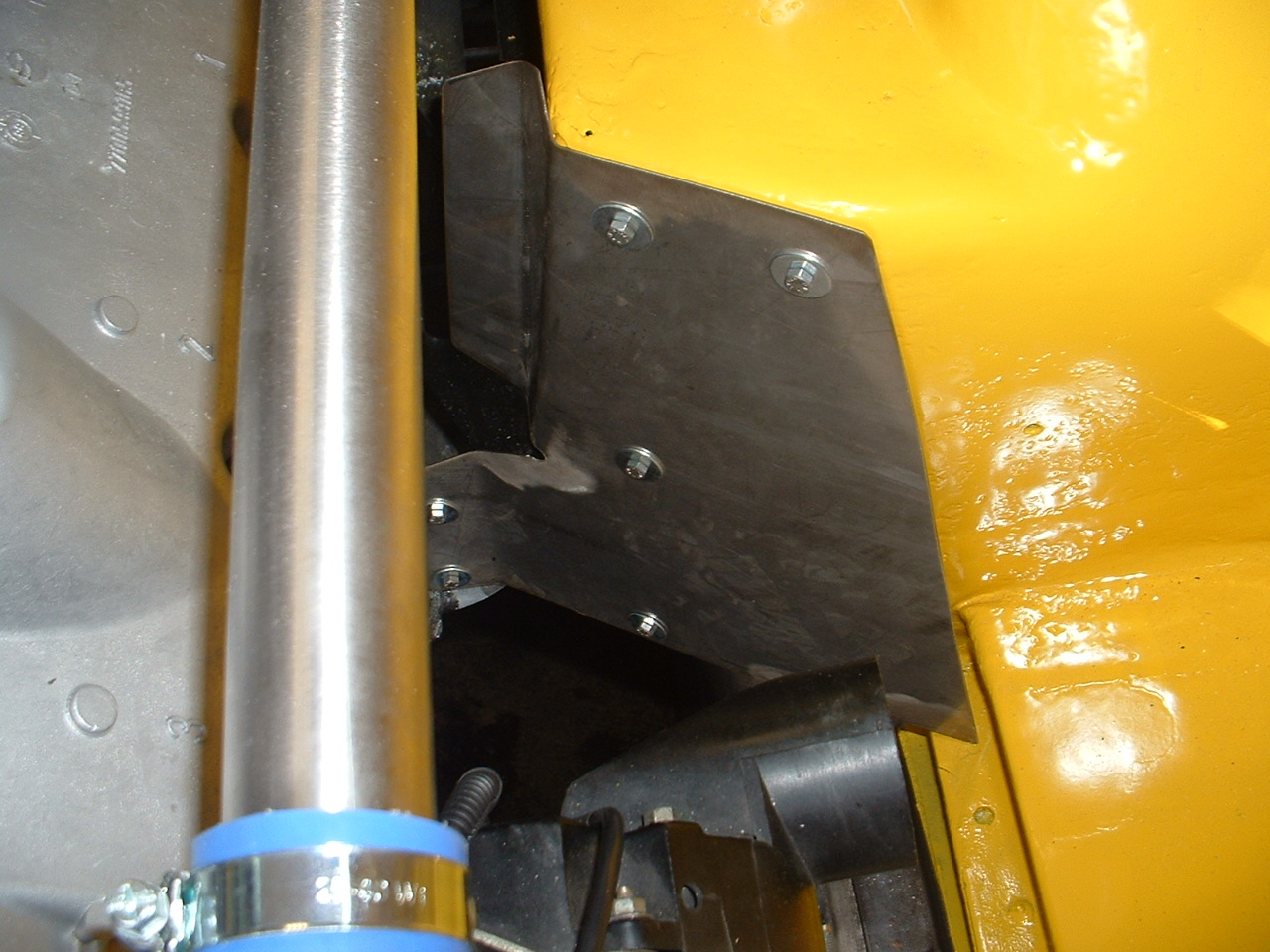

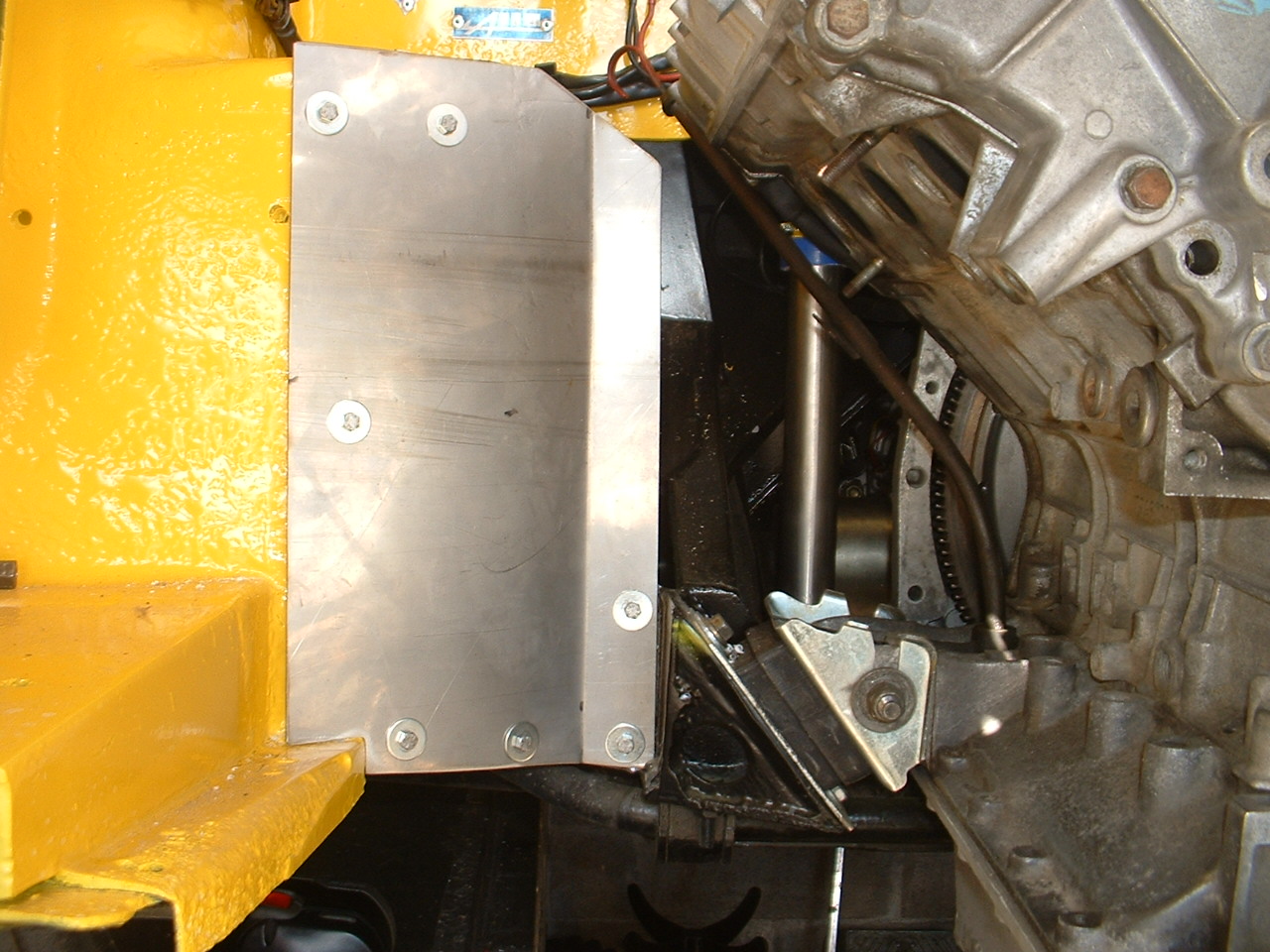

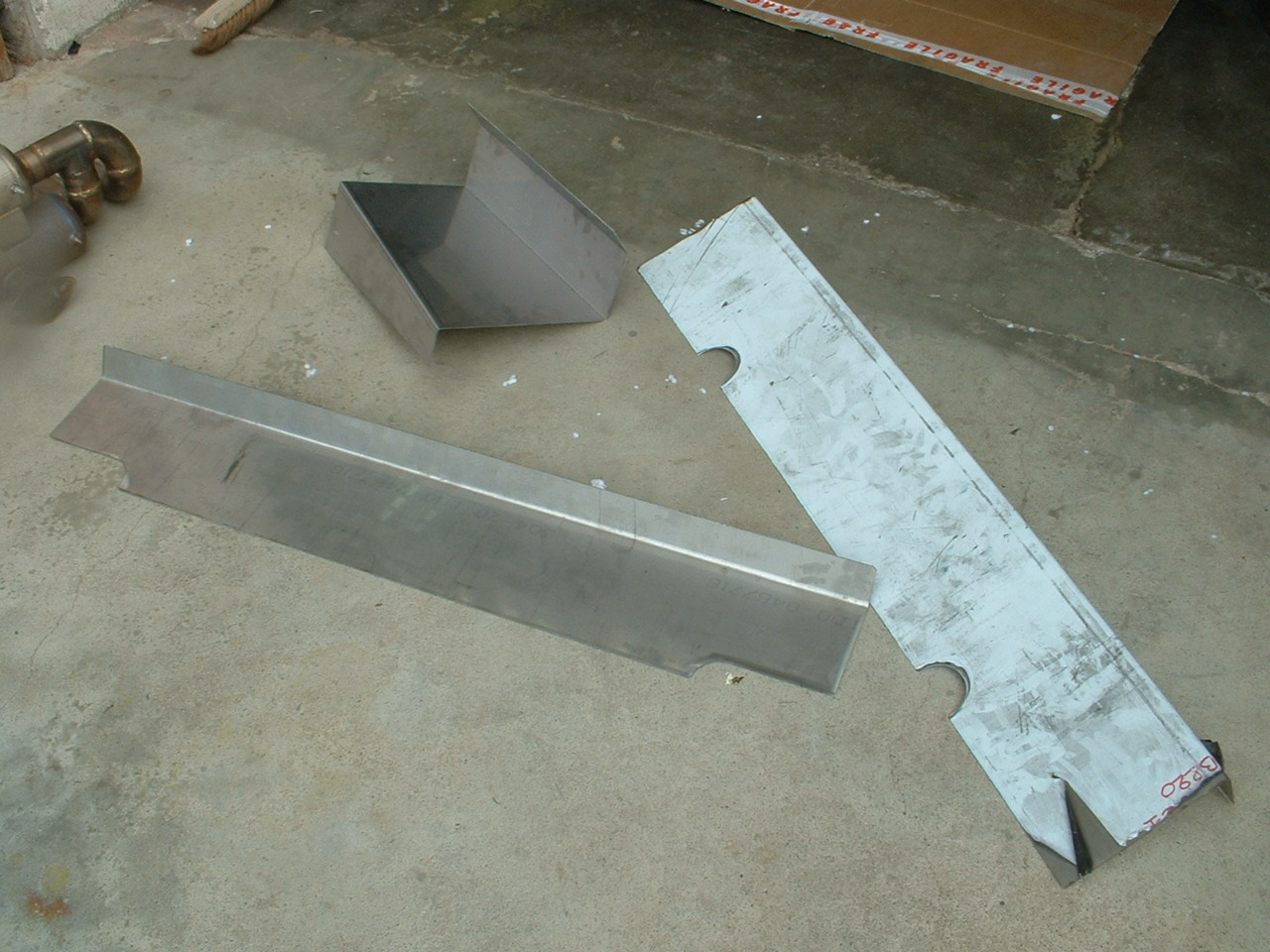

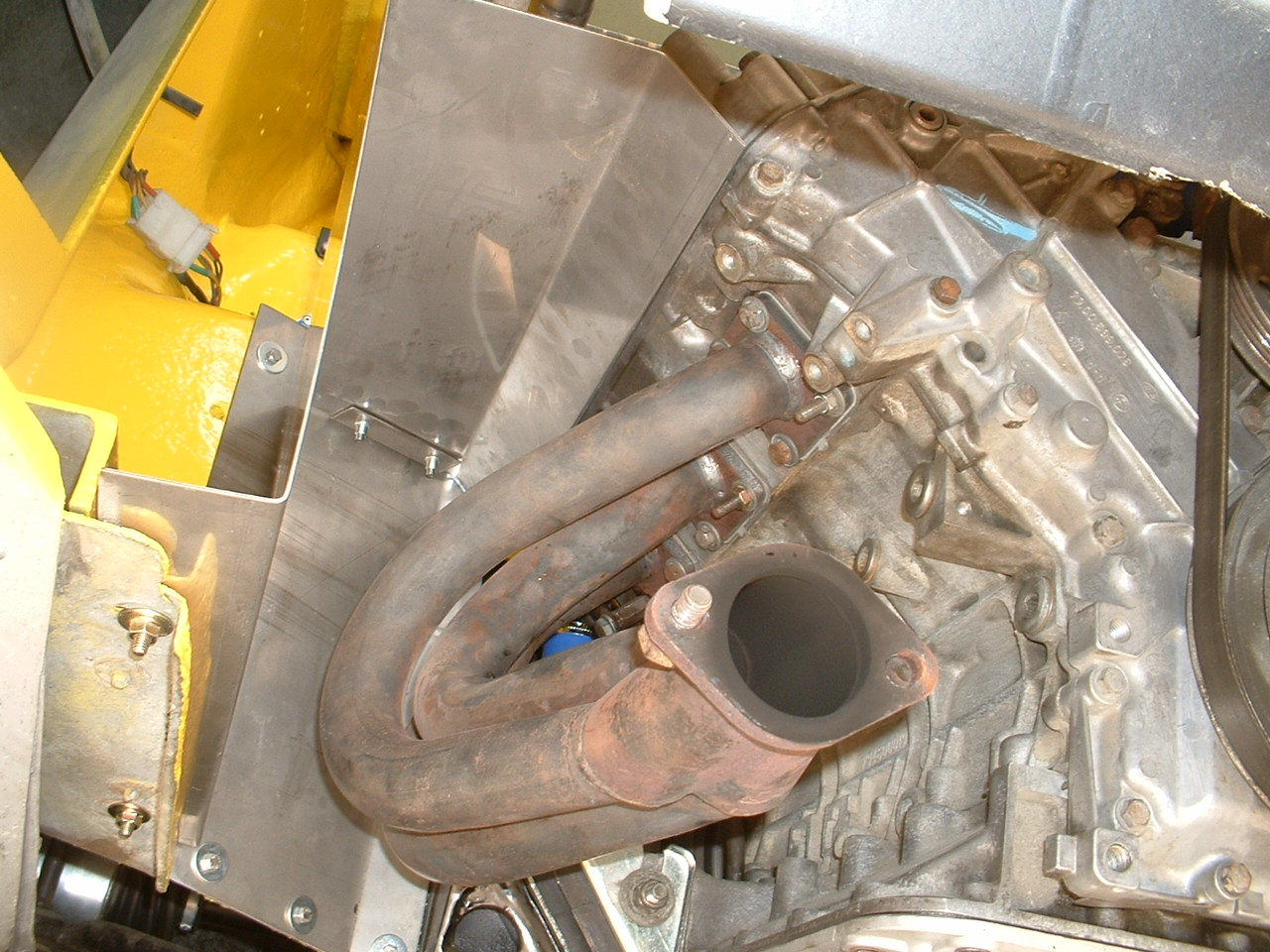

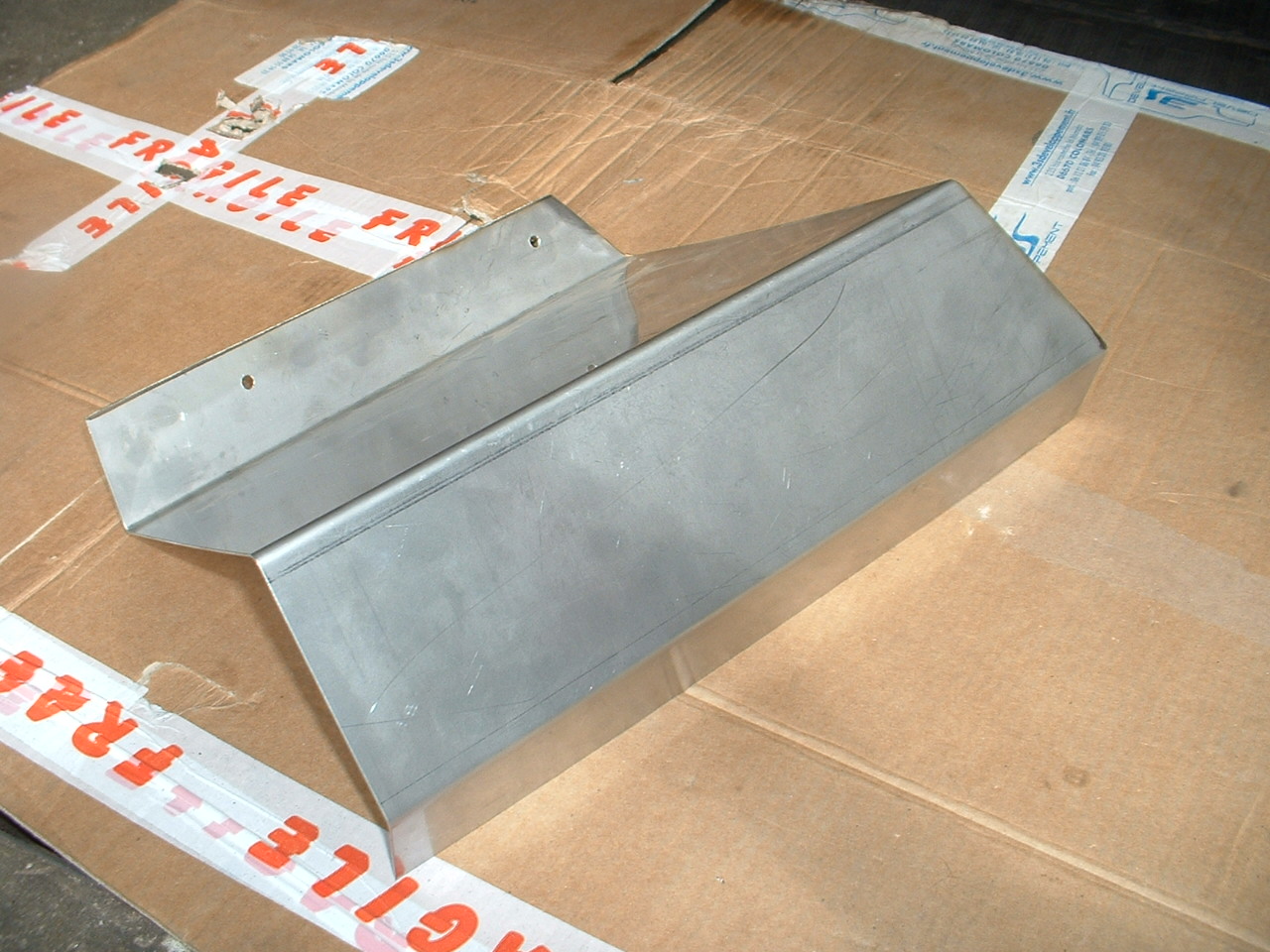

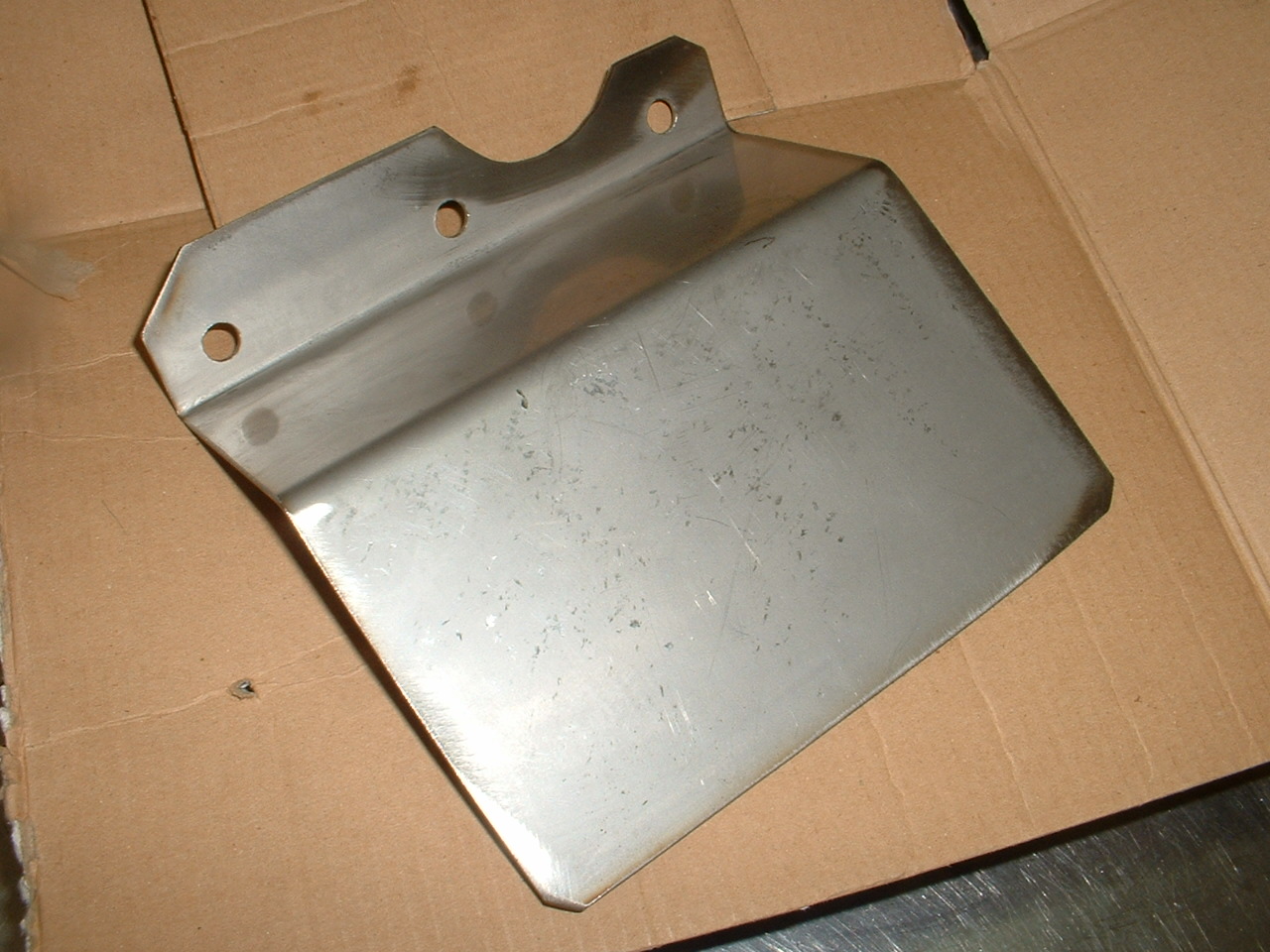

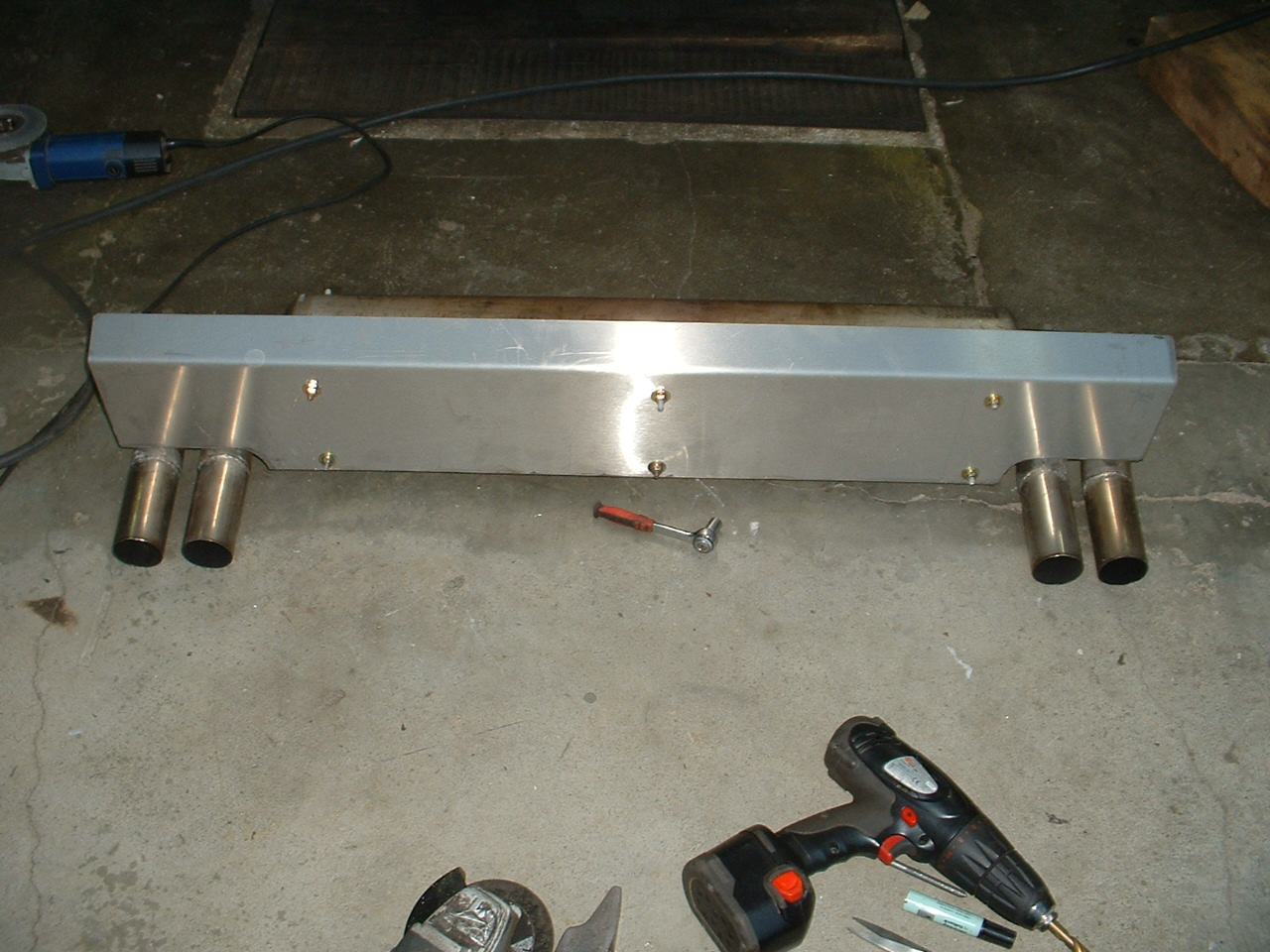

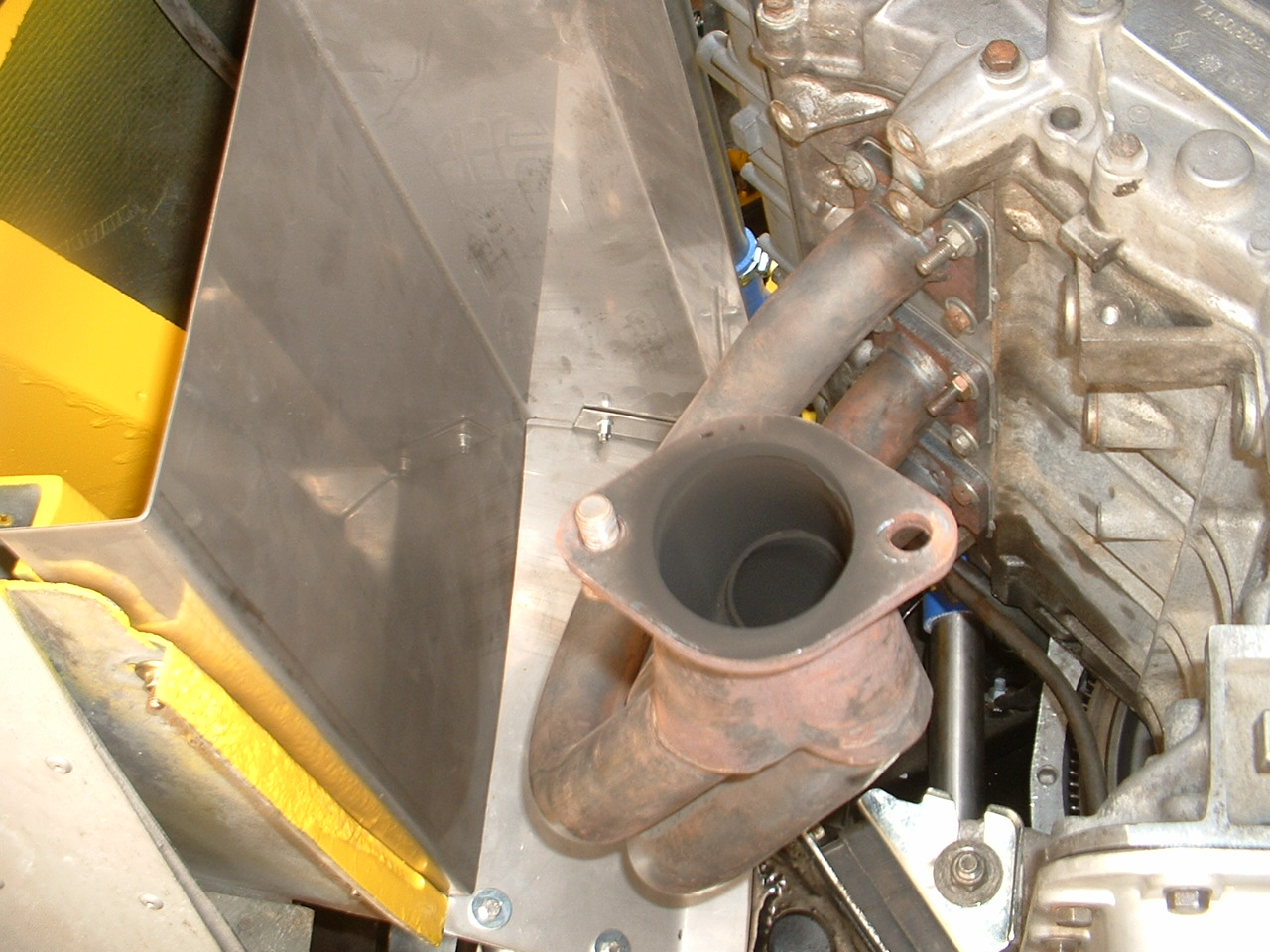

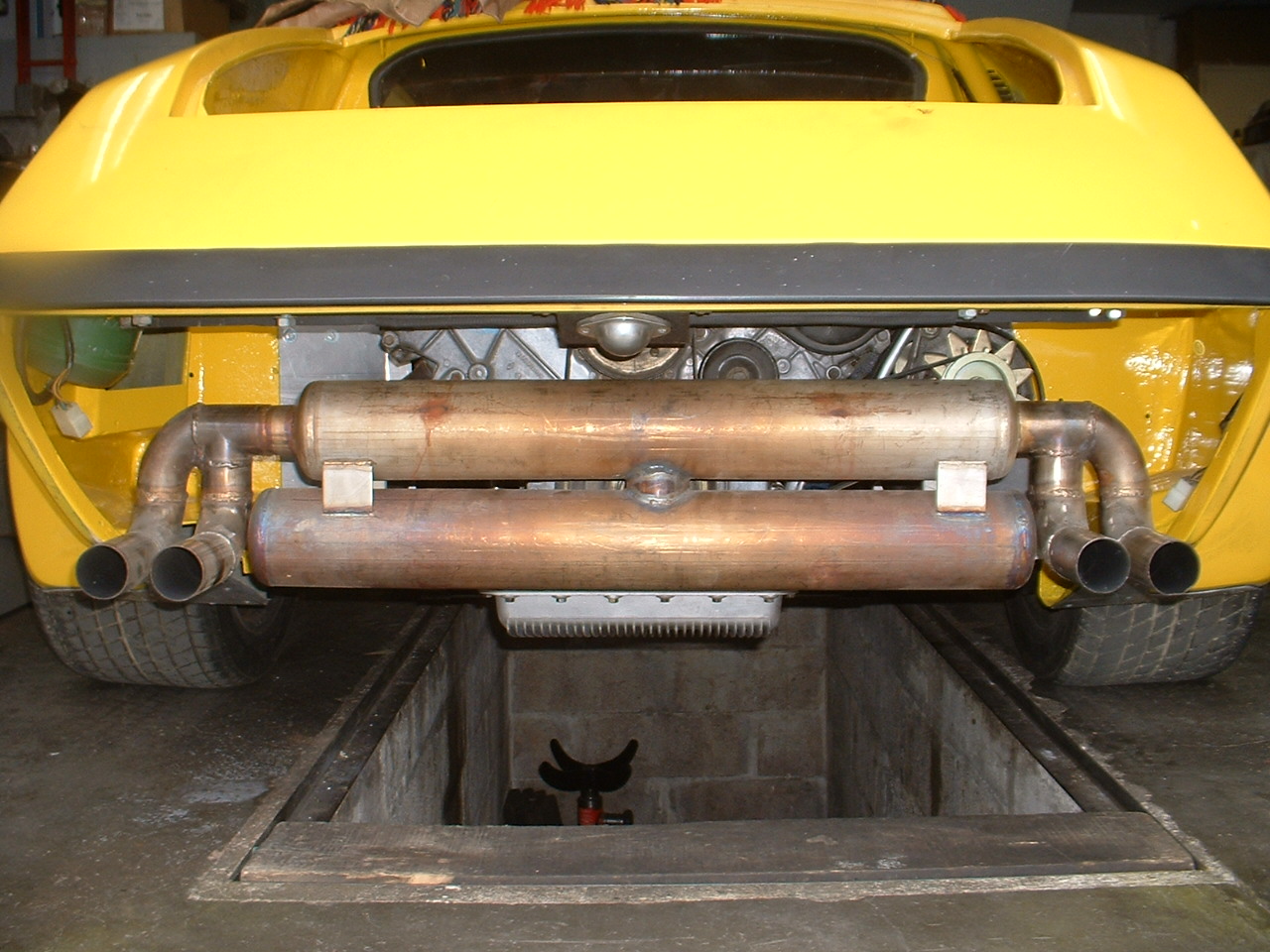

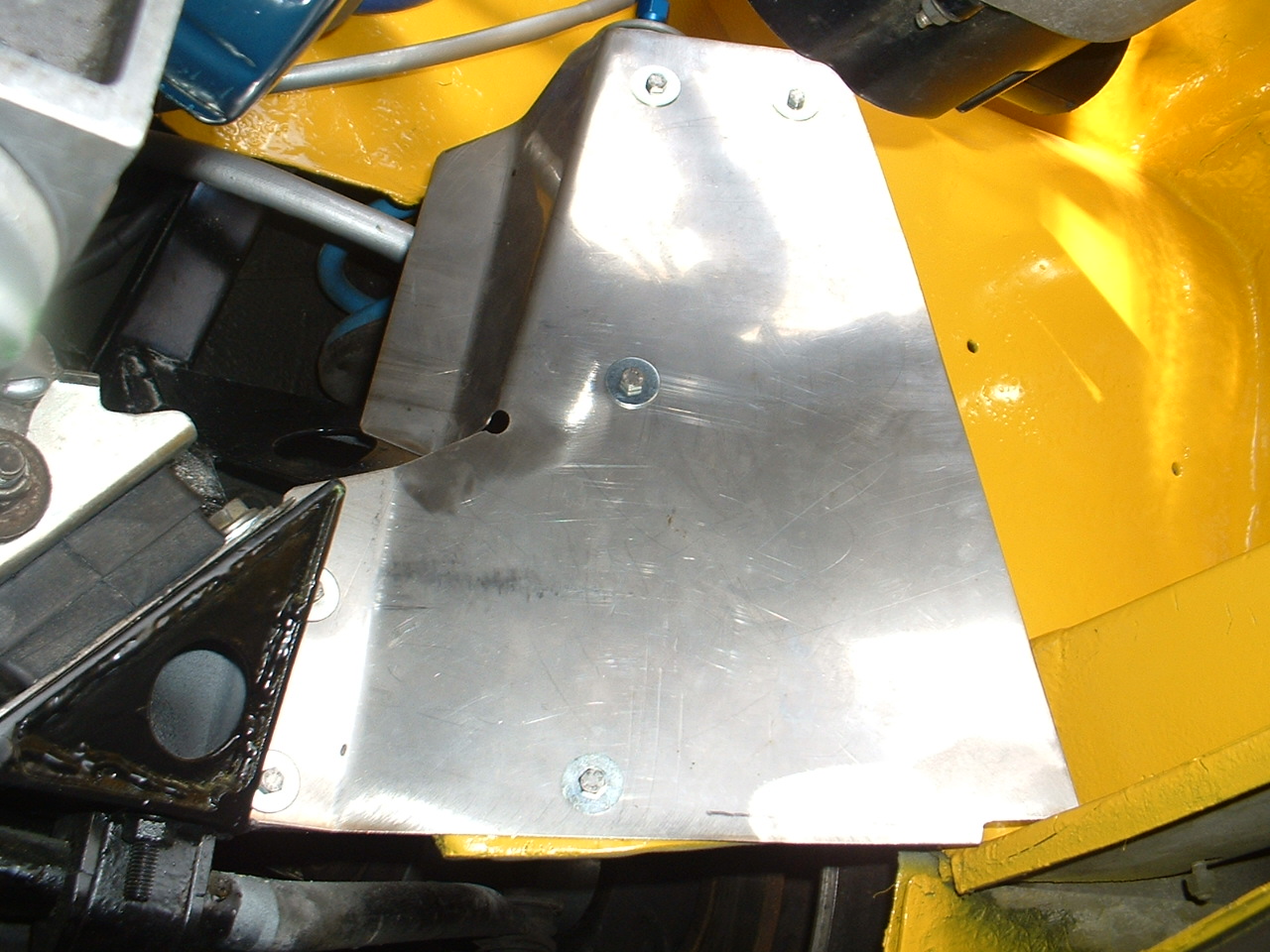

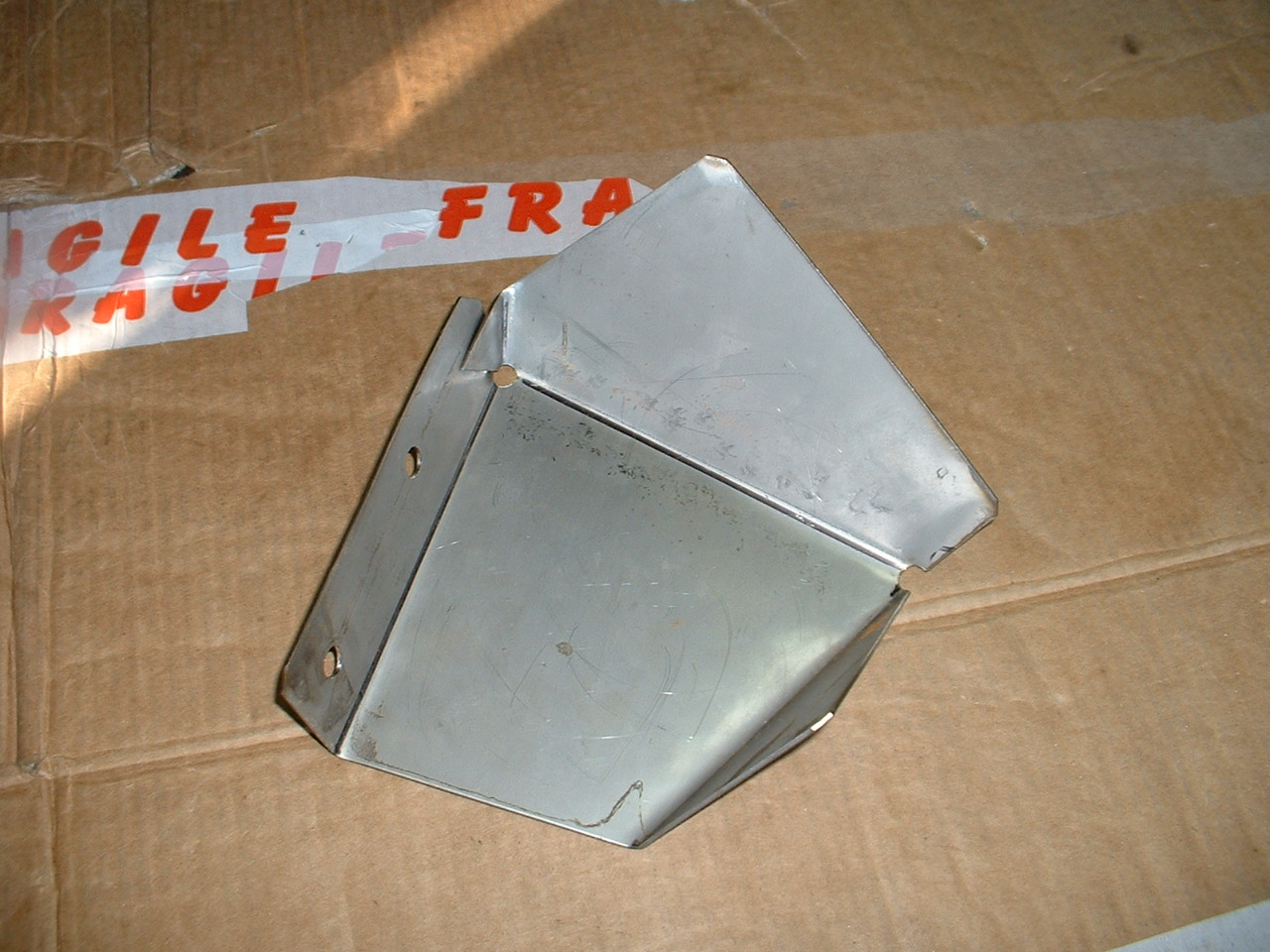

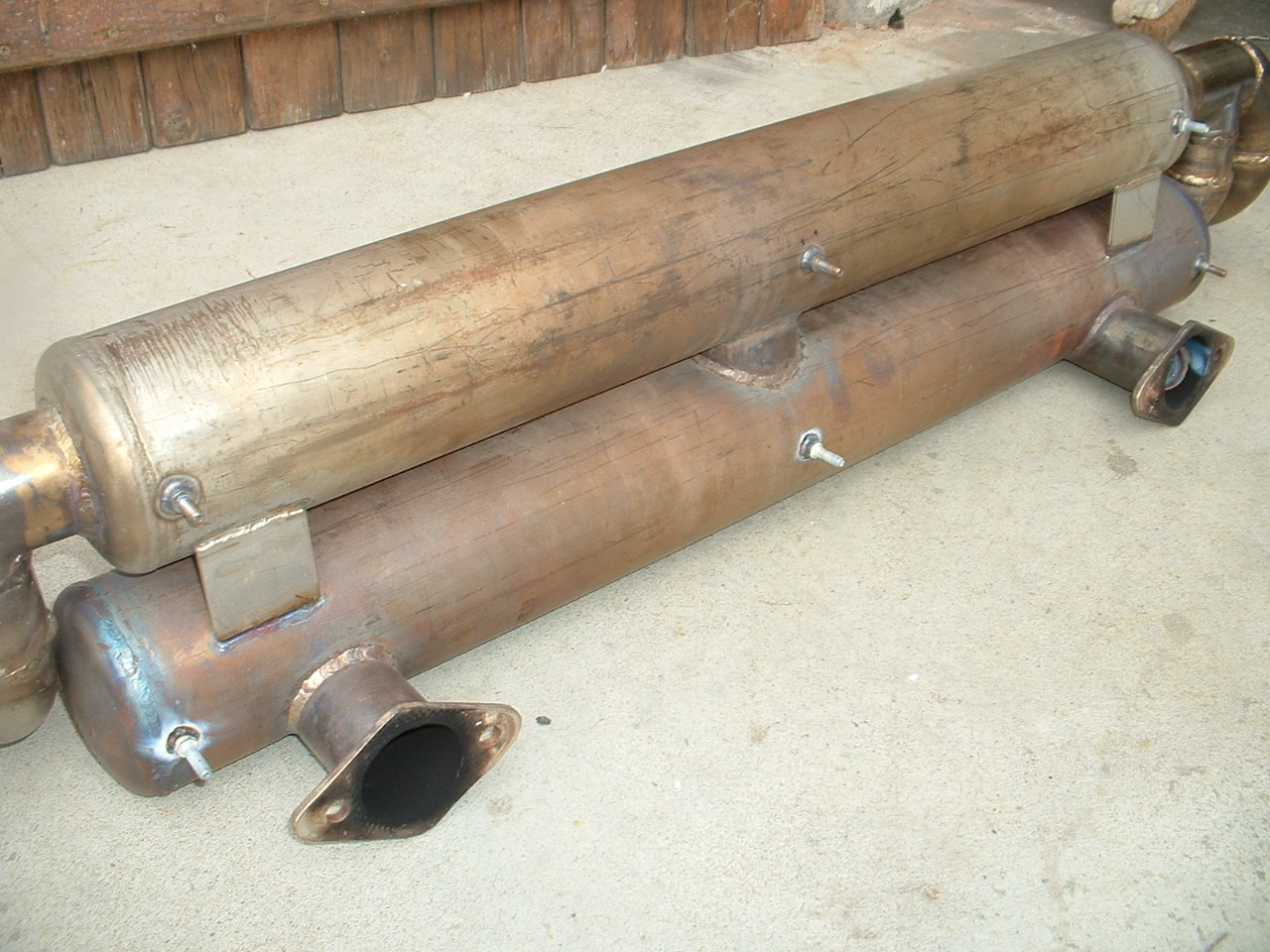

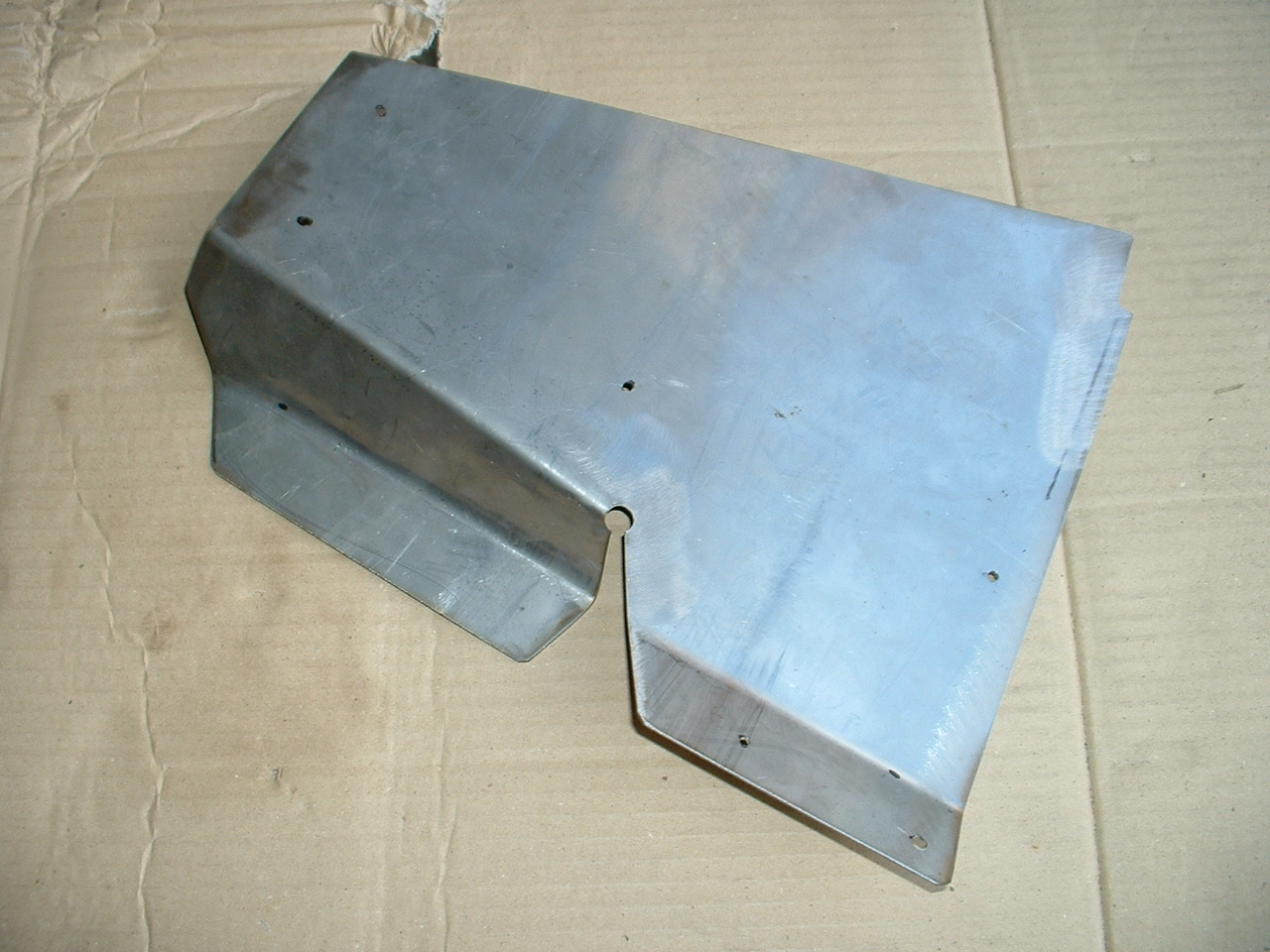

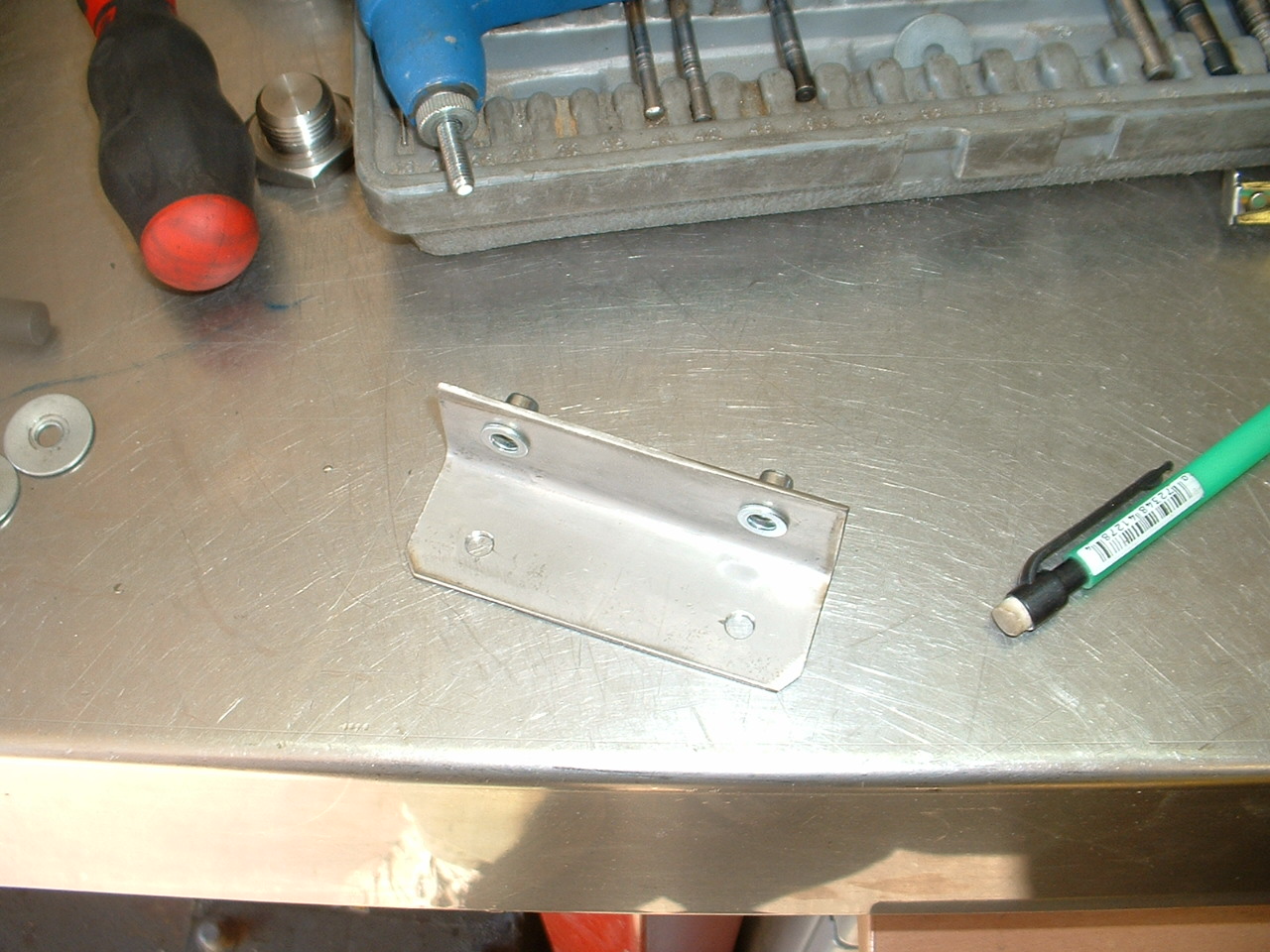

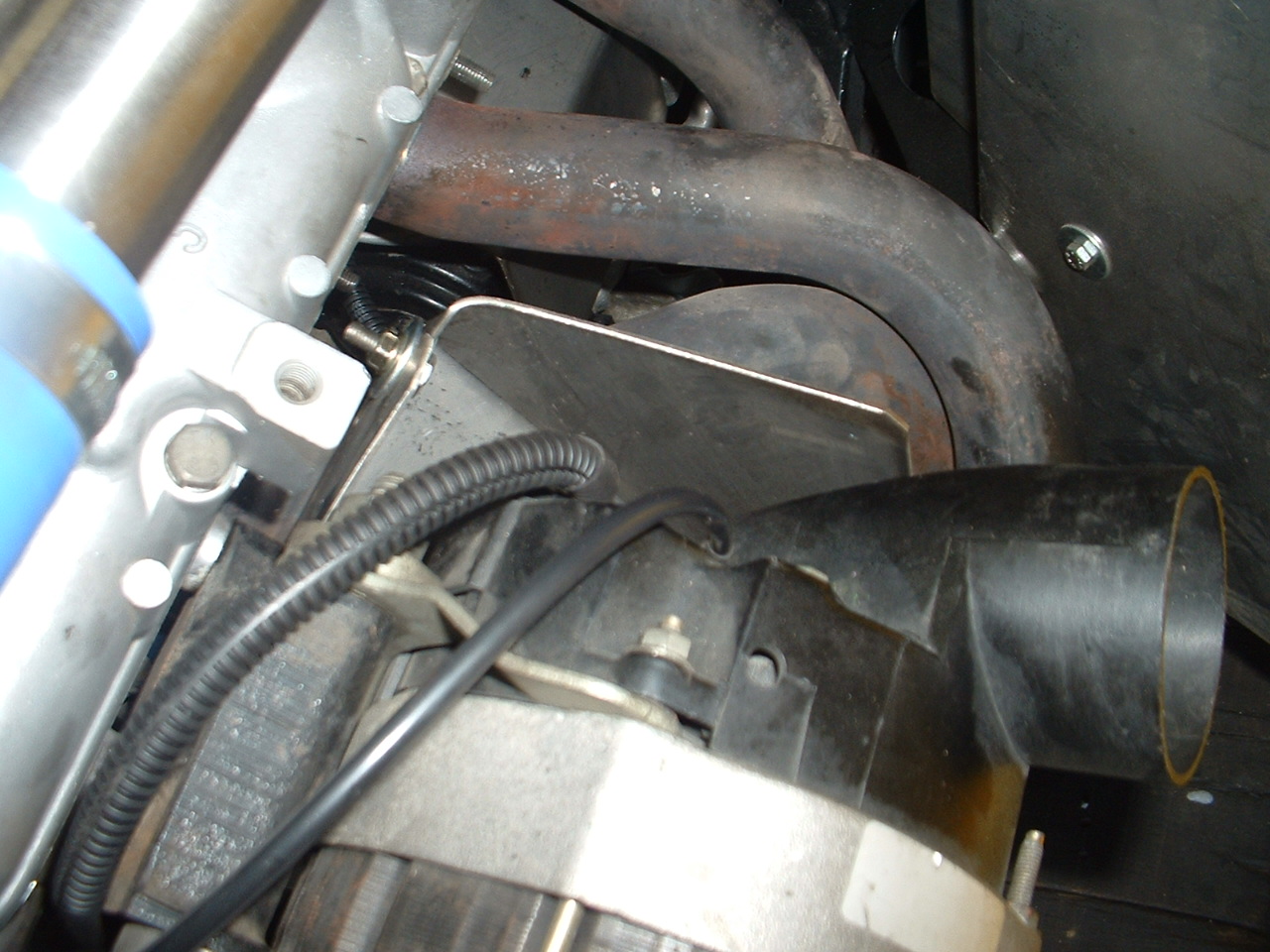

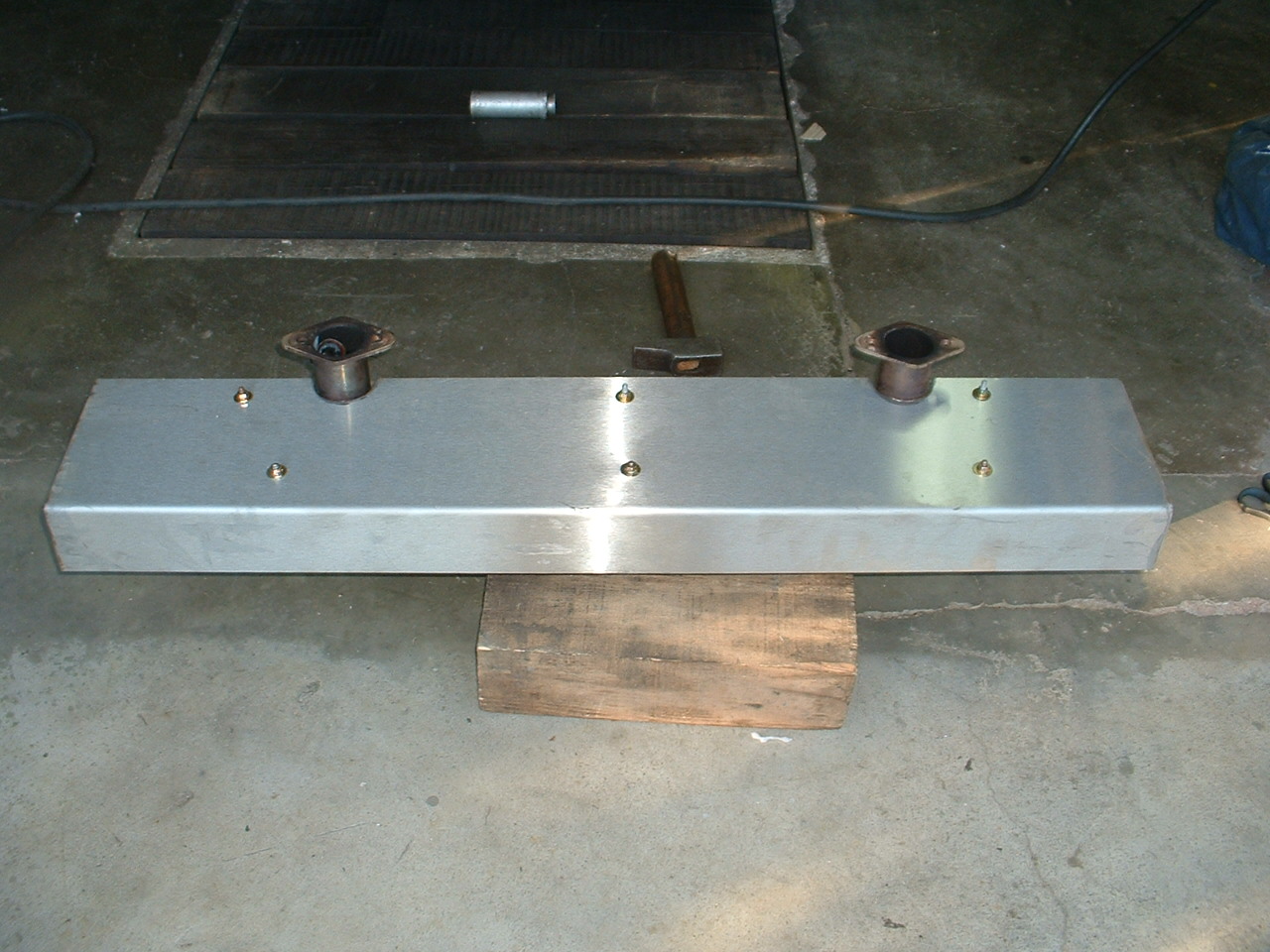

Confection des écrans thermiques. Protection du passage de roue gauche (plus près que le droit), du démarreur, de l'alternateur, de la courroies, du pare-choc et des feux.

dscf0023-1.jpg dscf0024-1.jpg ecran-thermique-13.jpg ecran-thermique-14.jpg ecran-thermique-4.jpg ecran-thermique-5.jpg ecran-thermique-9.jpg ecran-thermique-2.jpg ecran-thermique-3.jpg dscf0033-1.jpg dscf0029.jpg dscf0030-1.jpg dscf0031-1.jpg dscf0032-1.jpg dscf0035-1.jpg dscf0025-1.jpg dscf0026-1.jpg ecran-thermique-1.jpg ecran-thermique-6.jpg ecran-thermique-7.jpg ecran-thermique-8.jpg ecran-thermique-10.jpg ecran-thermique-11.jpg ecran-thermique-12.jpg ecran-thermique-15.jpg ecran-thermique-16.jpg ecran-thermique-17.jpg ecran-thermique-18.jpg



Mise en place de la batterie à l'avant dans le coffre.

 pose-batterie-avant-1.jpg pose-batterie-avant-2.jpg pose-batterie-avant-3.jpg pose-batterie-avant-4.jpg pose-batterie-avant-5.jpg pose-batterie-avant-6.jpg pose-batterie-avant-7.jpg pose-batterie-avant-8.jpg pose-batterie-avant-9.jpg pose-batterie-avant-10.jpg

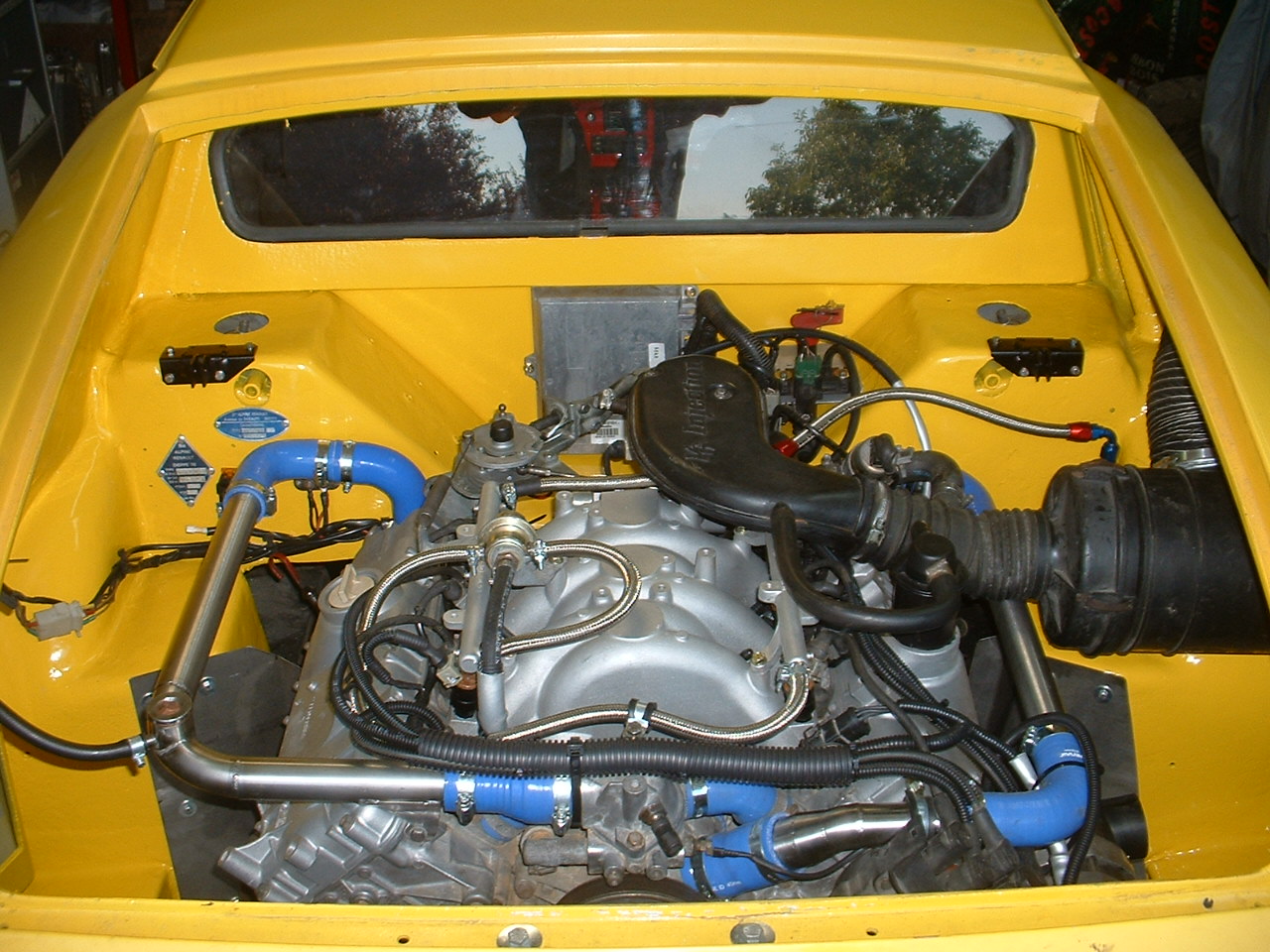

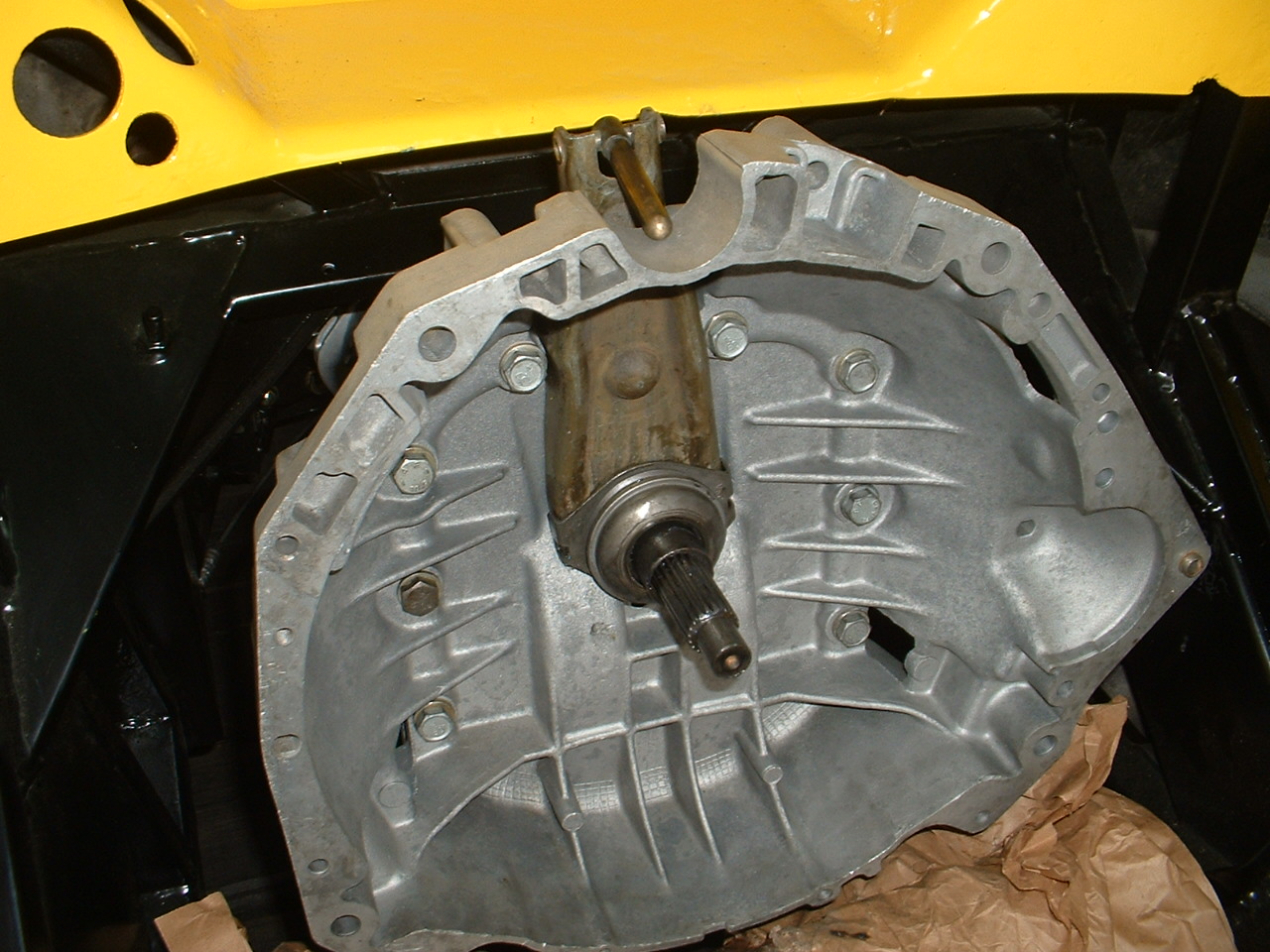

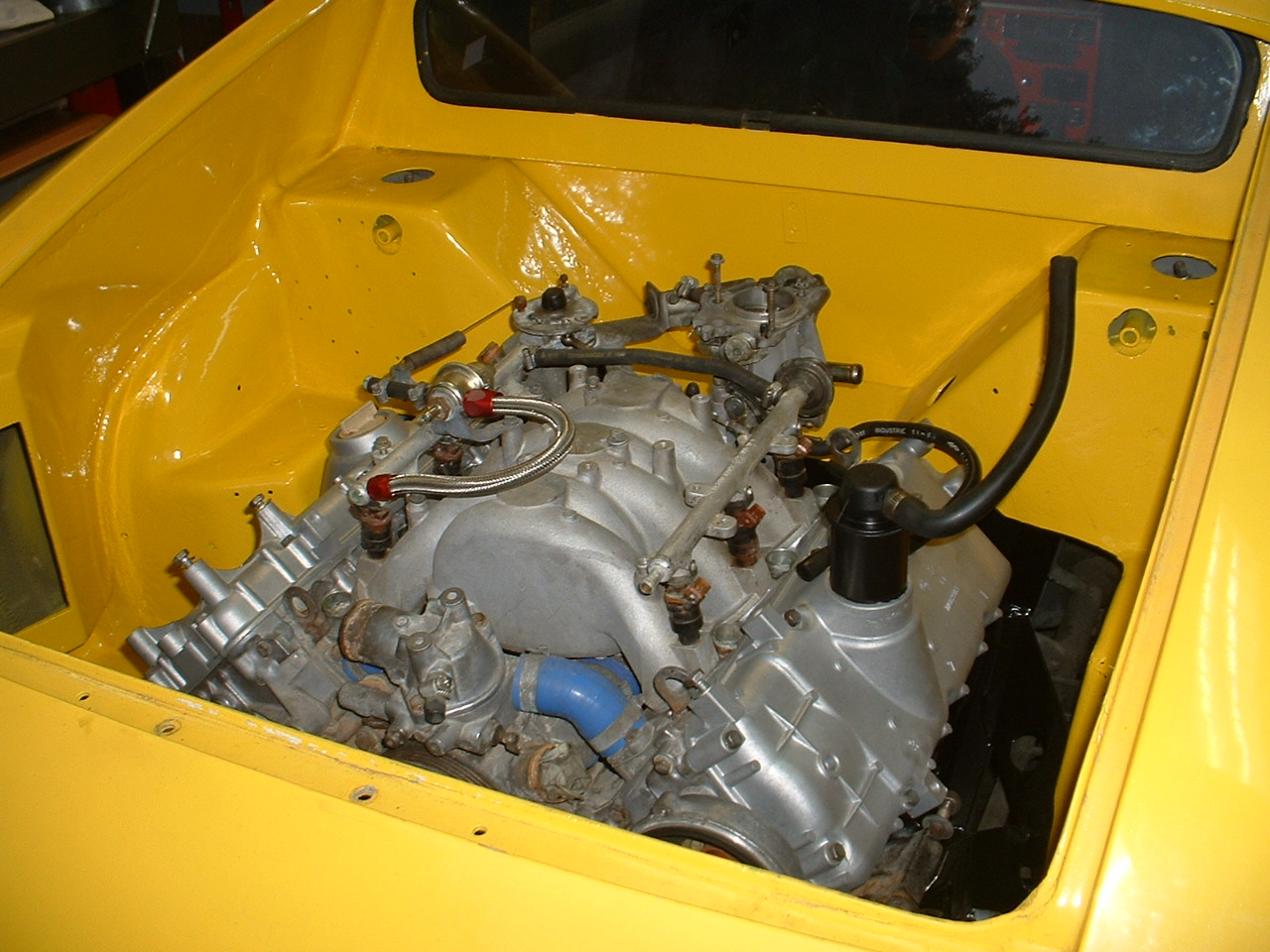

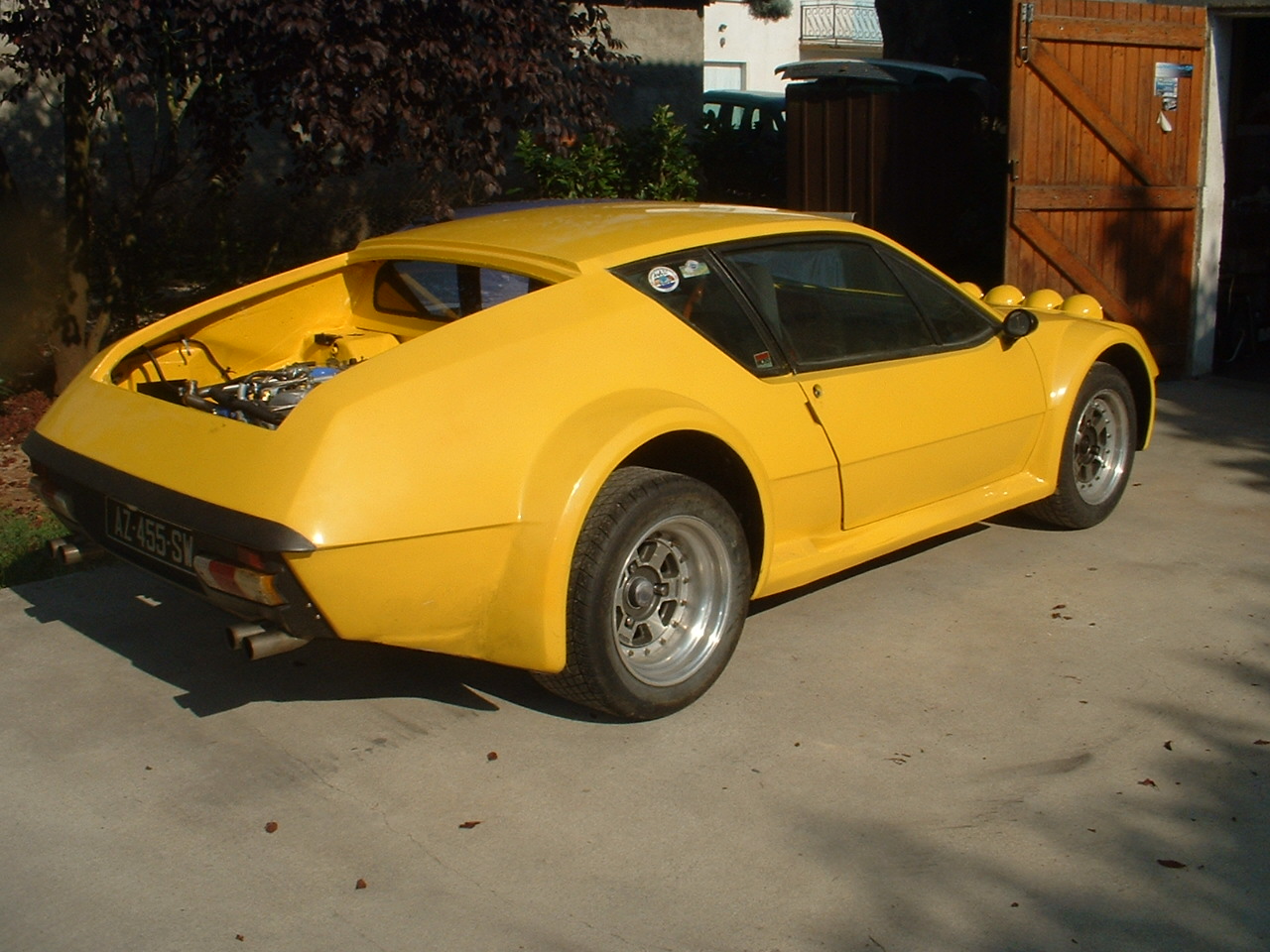

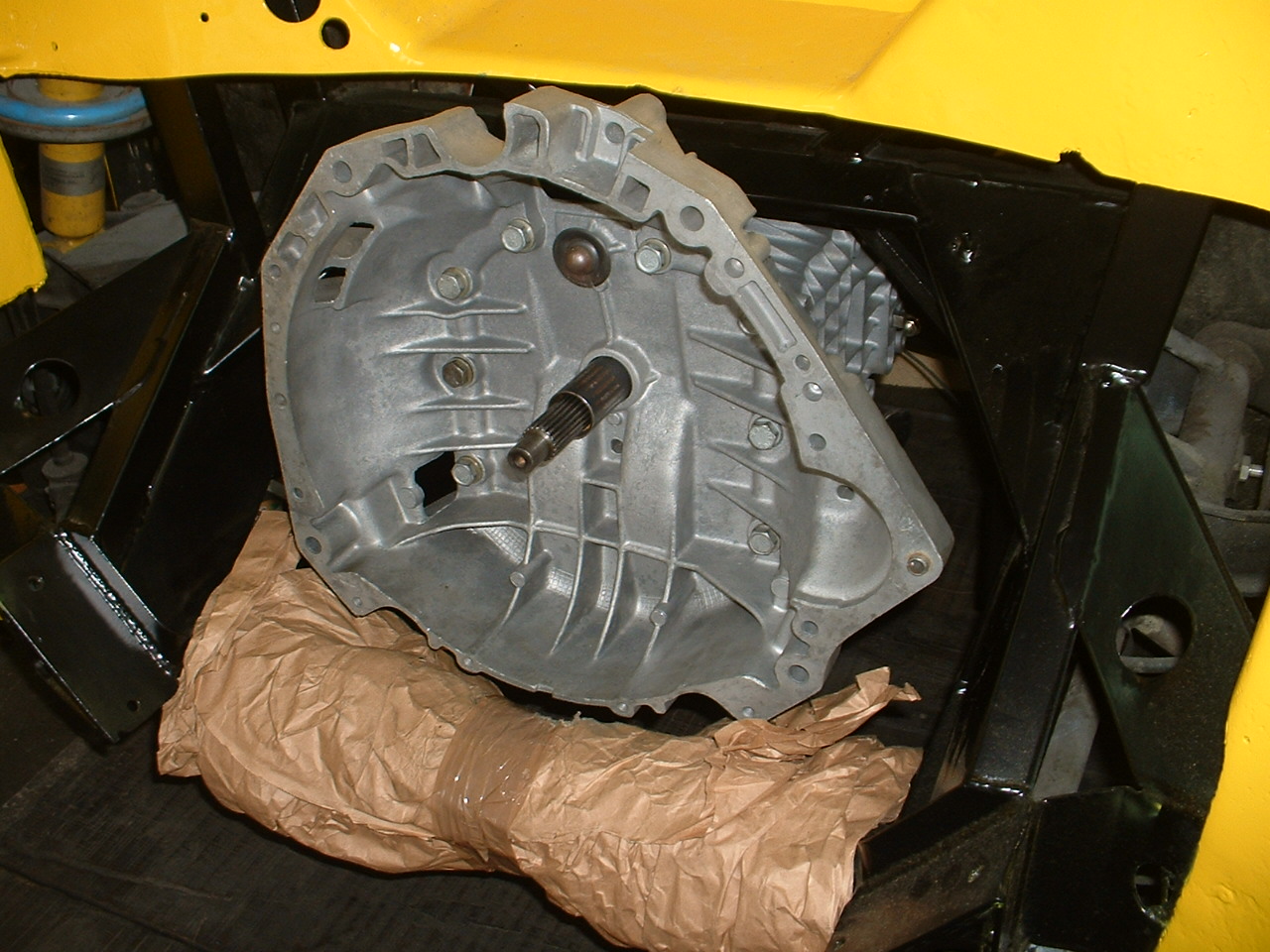

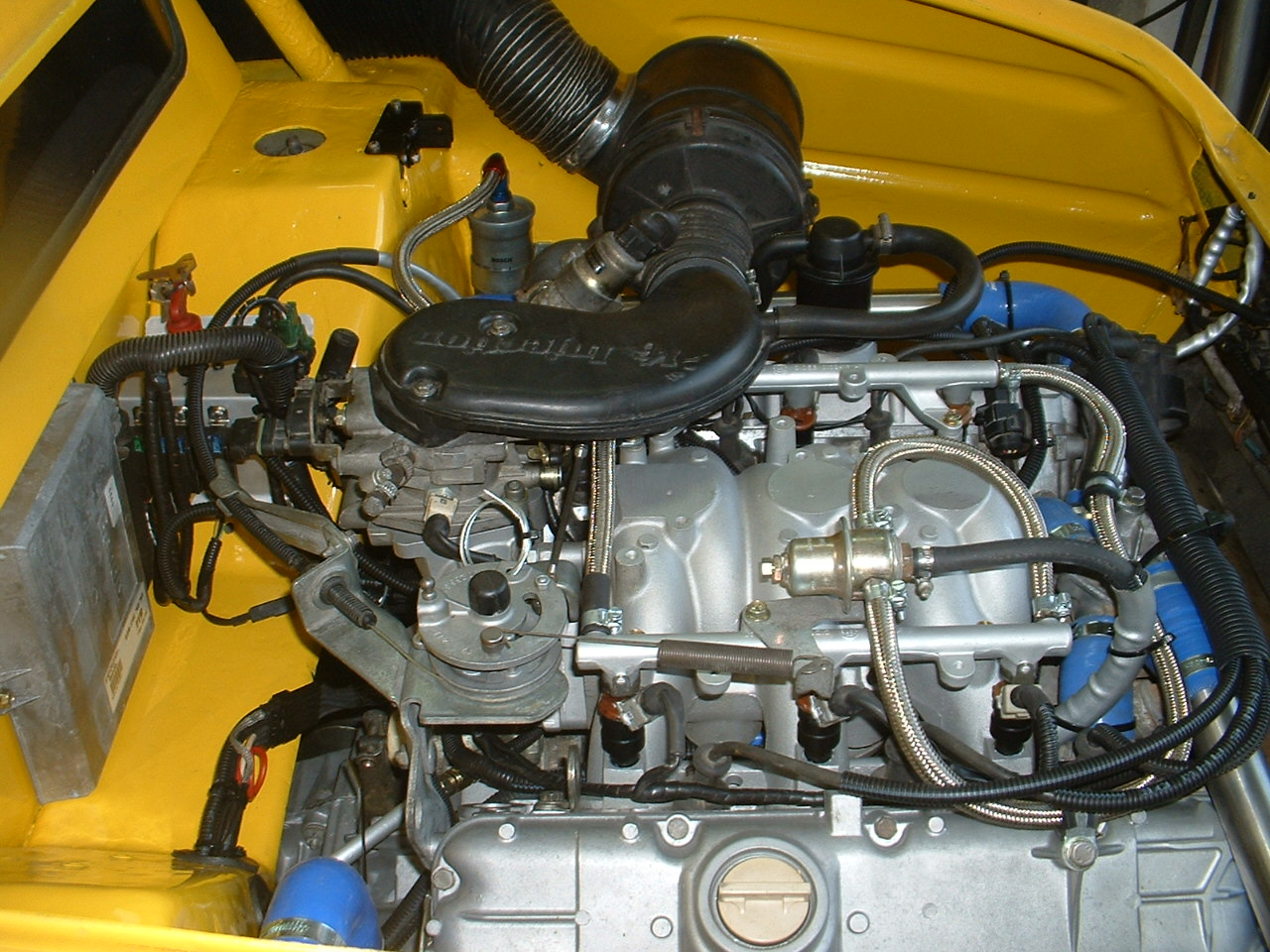

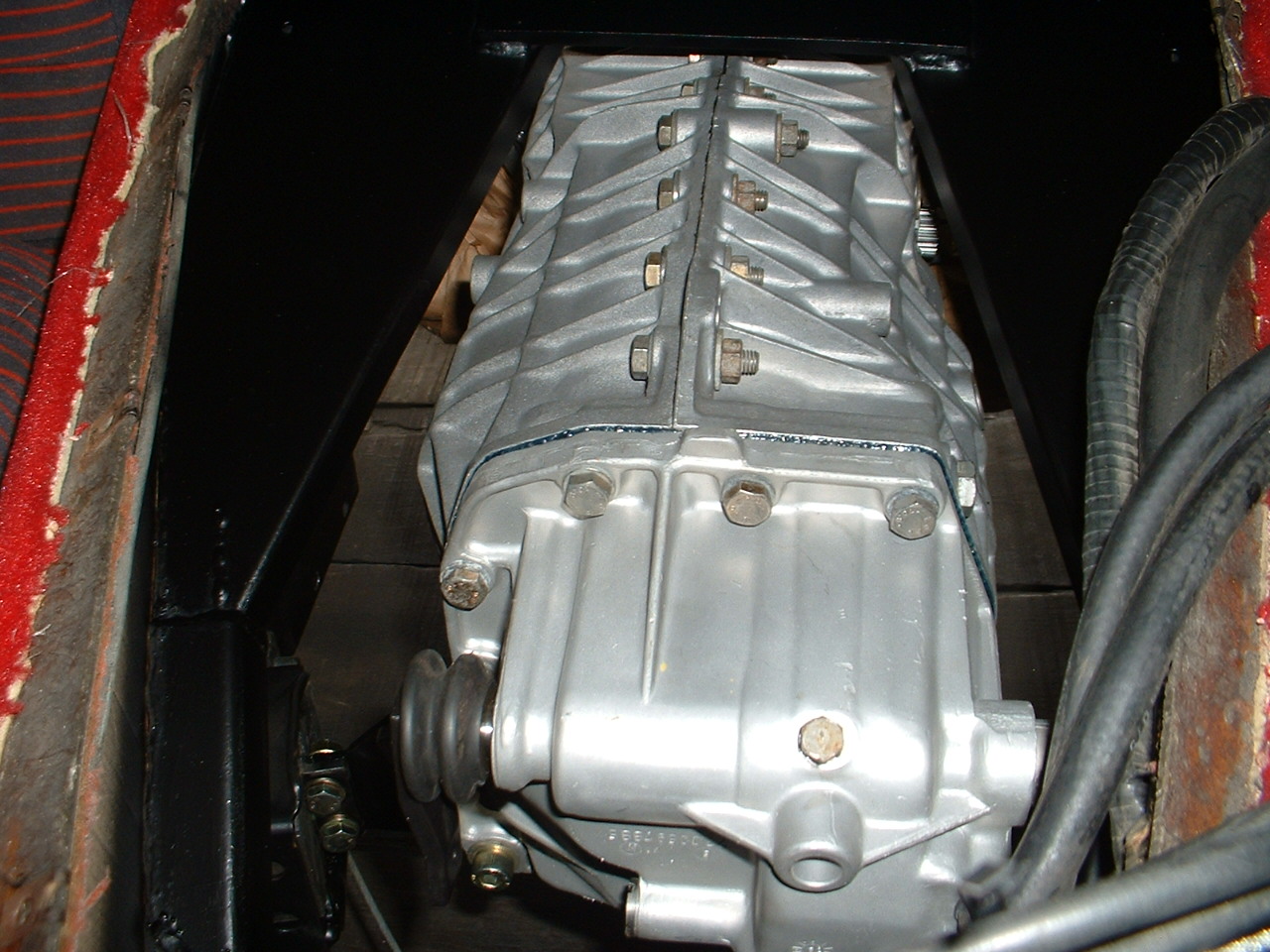

Pose du nouveau moteur et de la nouvelle boite.

pose-moteur-et-boite-5.jpg pose-moteur-et-boite-2.jpg pose-moteur-et-boite-1.jpg pose-moteur-et-boite-3.jpg pose-moteur-et-boite-4.jpg fin-10.jpg fin-11.jpg fin-1.jpg

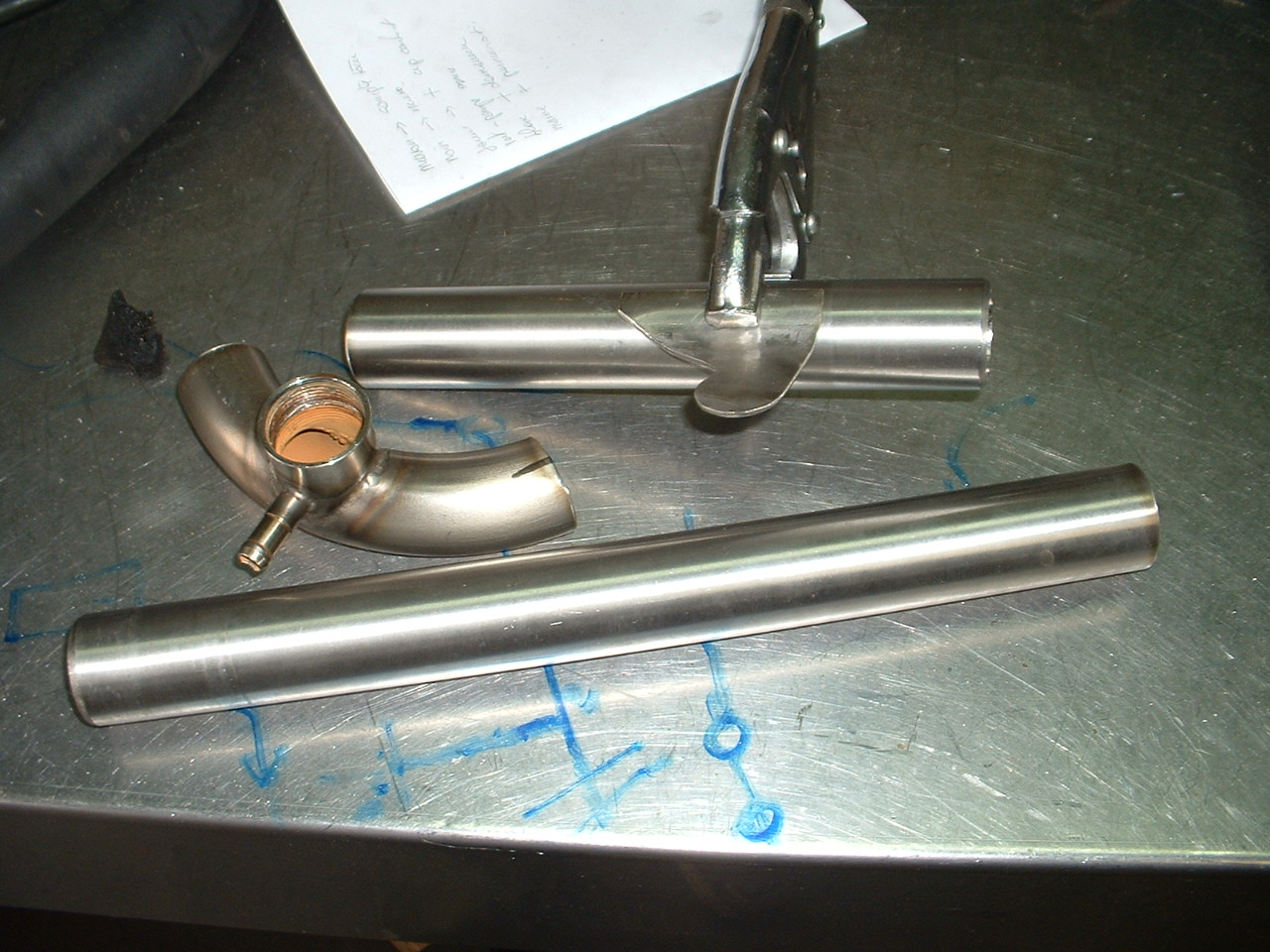

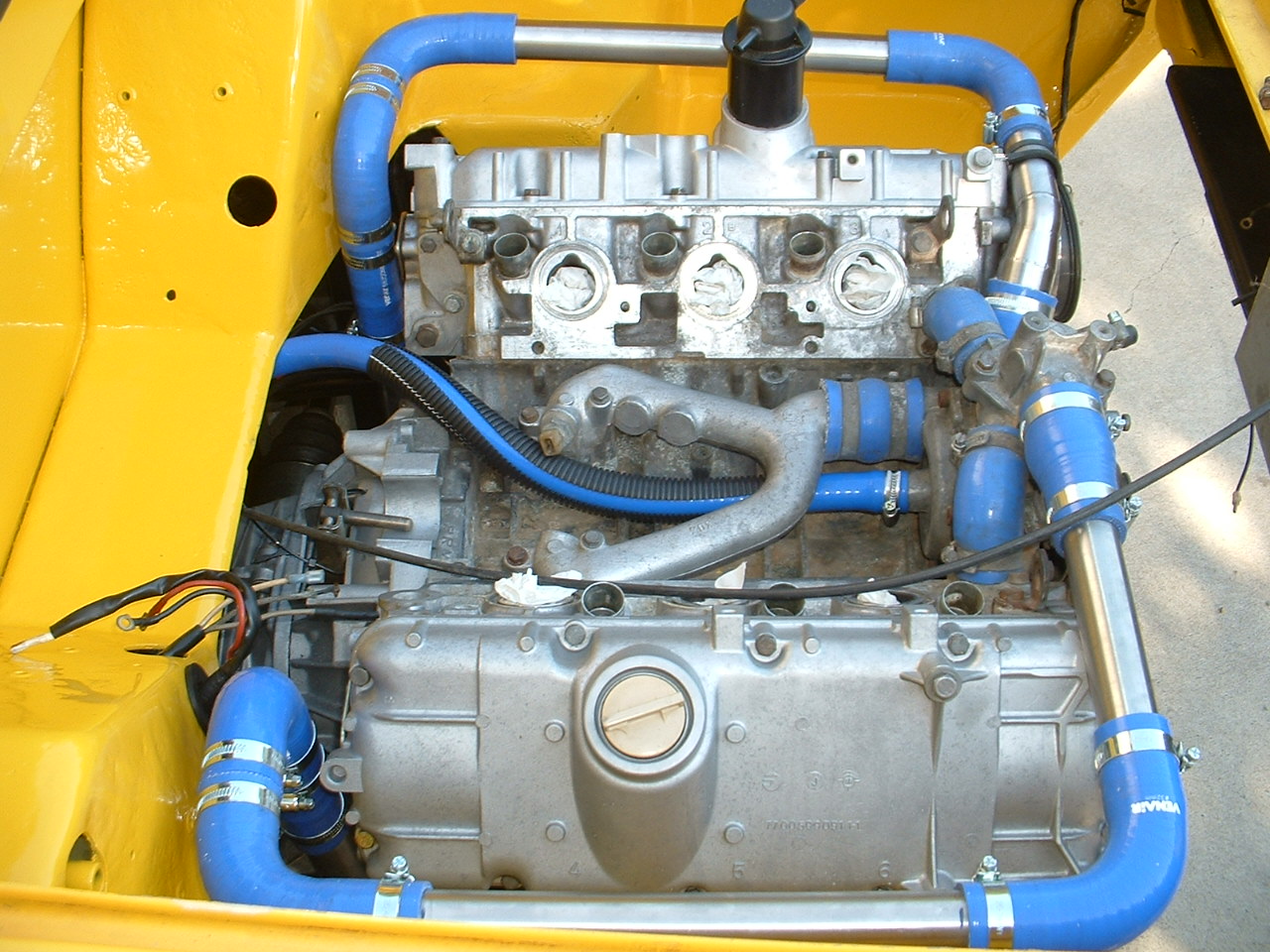

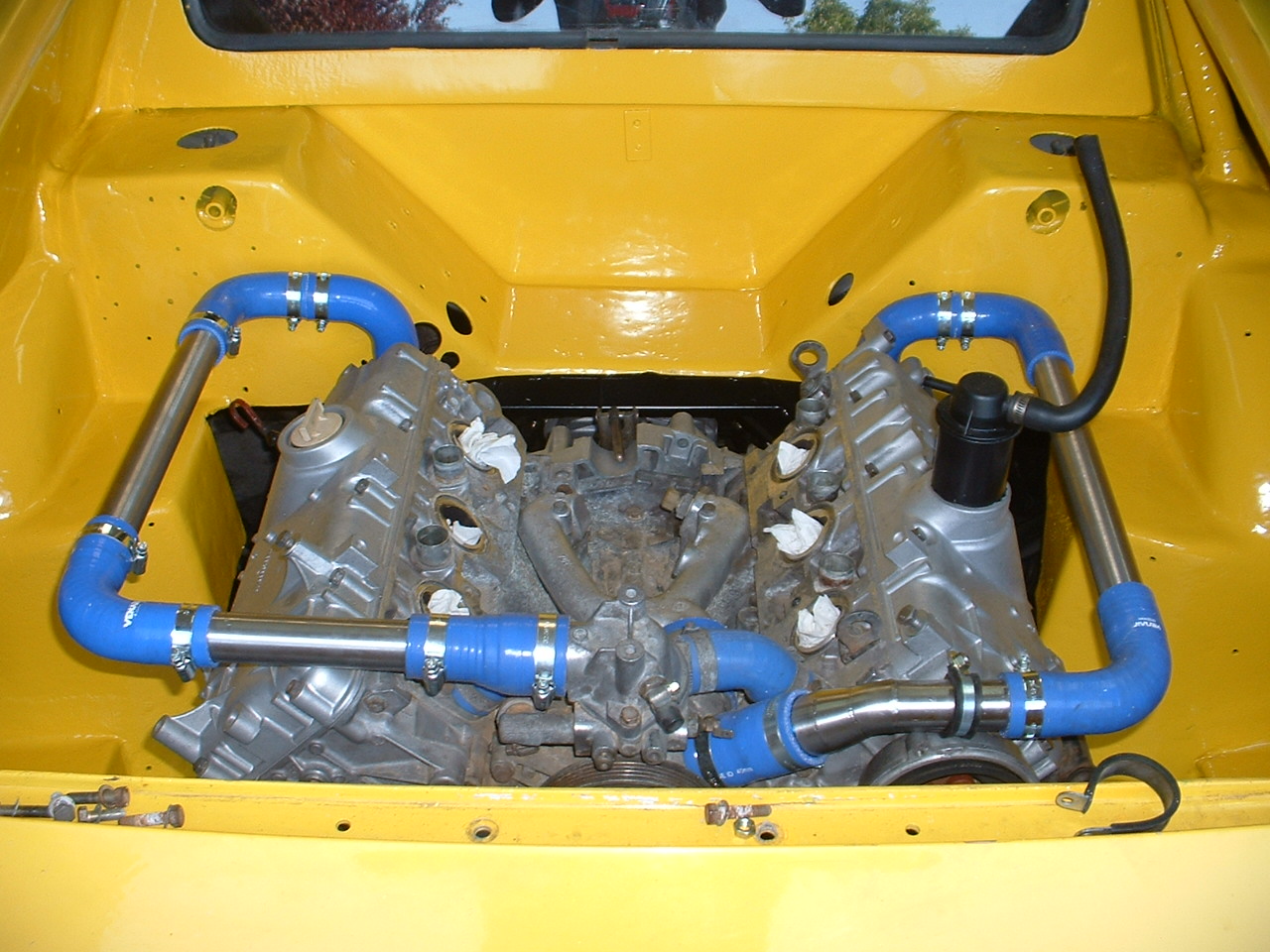

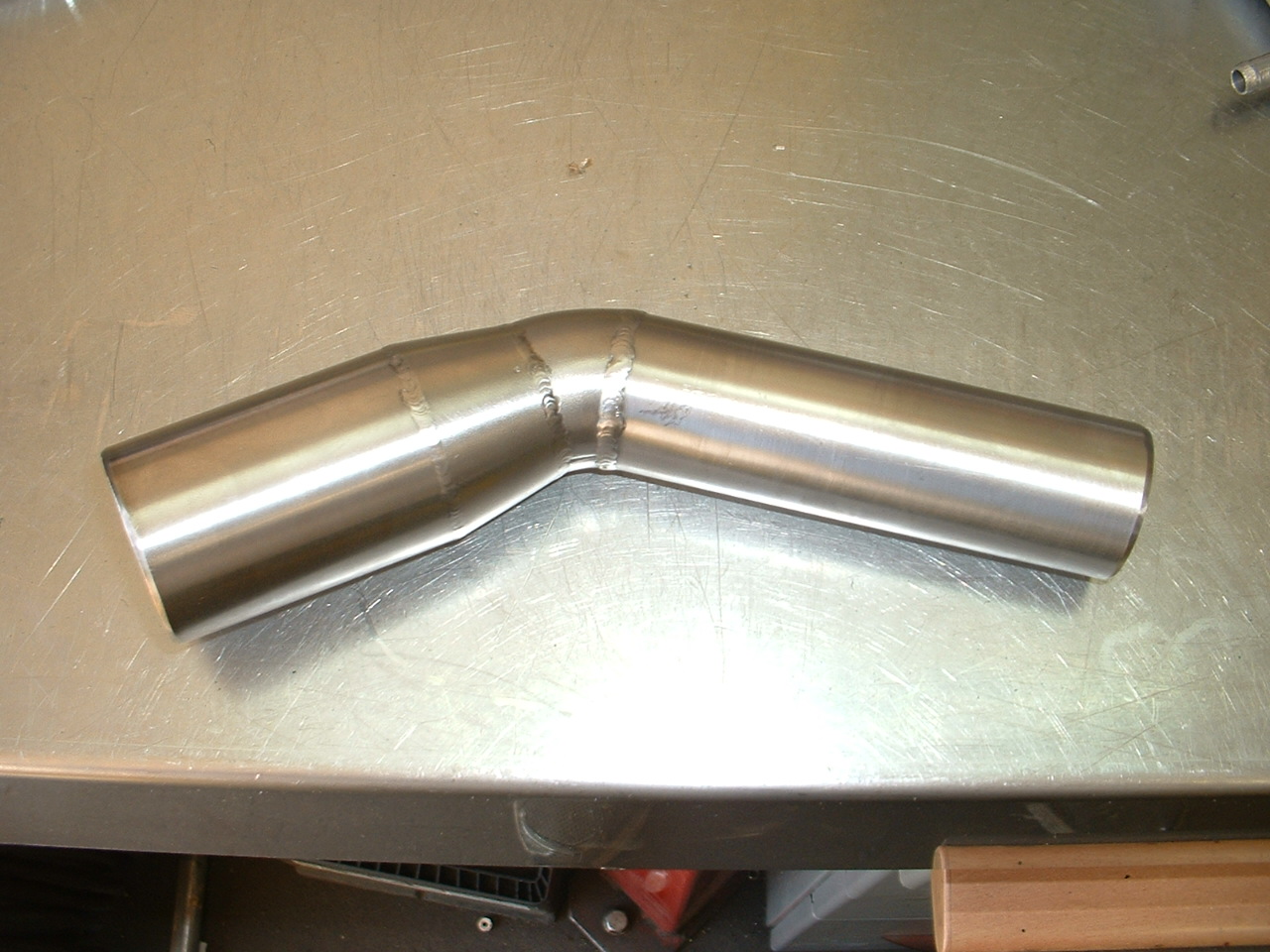

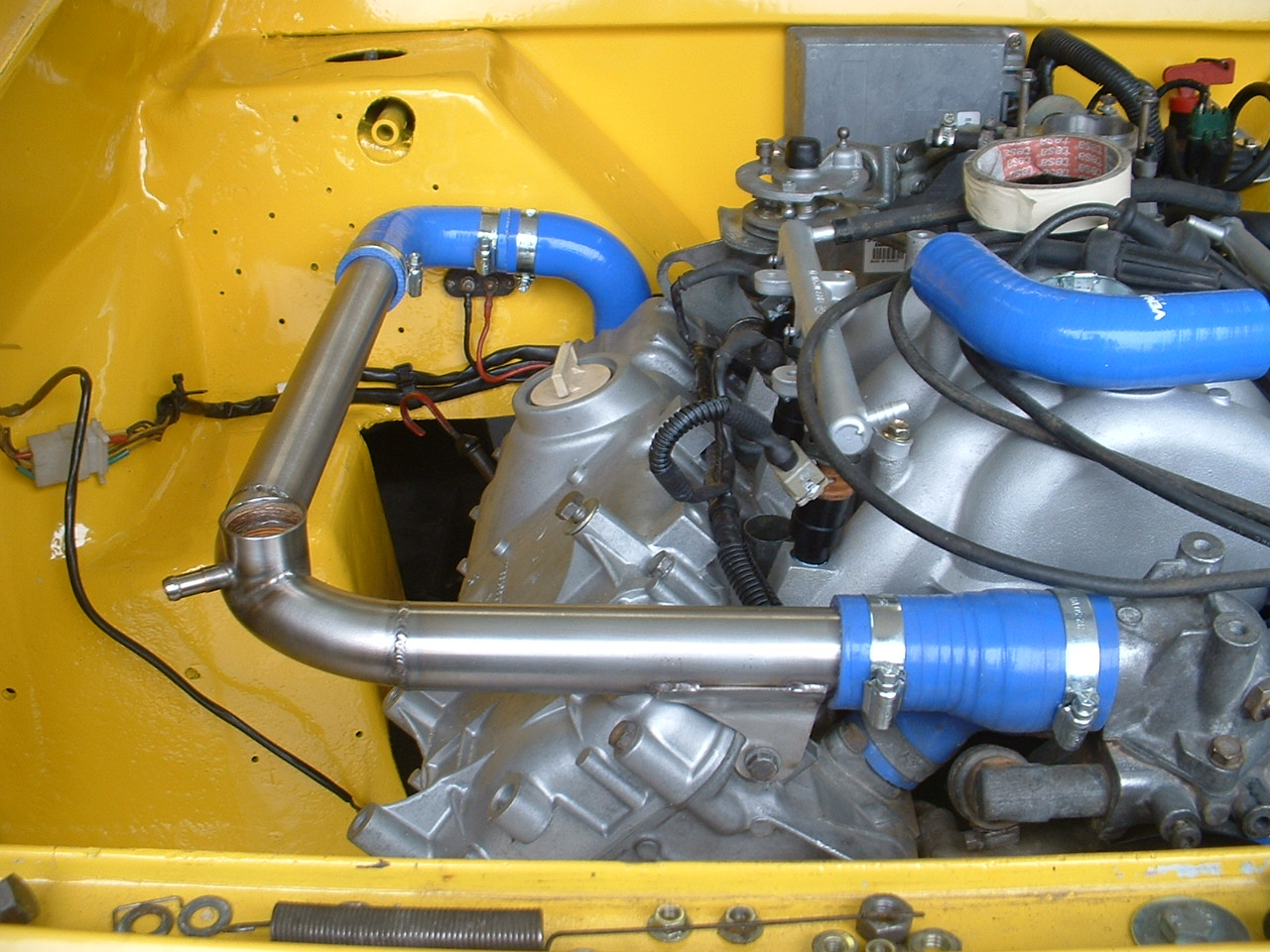

Confection du circuit de refroidissement.

circuit-d-eau-2.jpg circuit-d-eau-4.jpg circuit-d-eau-1.jpg circuit-d-eau-5.jpg circuit-d-eau-3.jpg

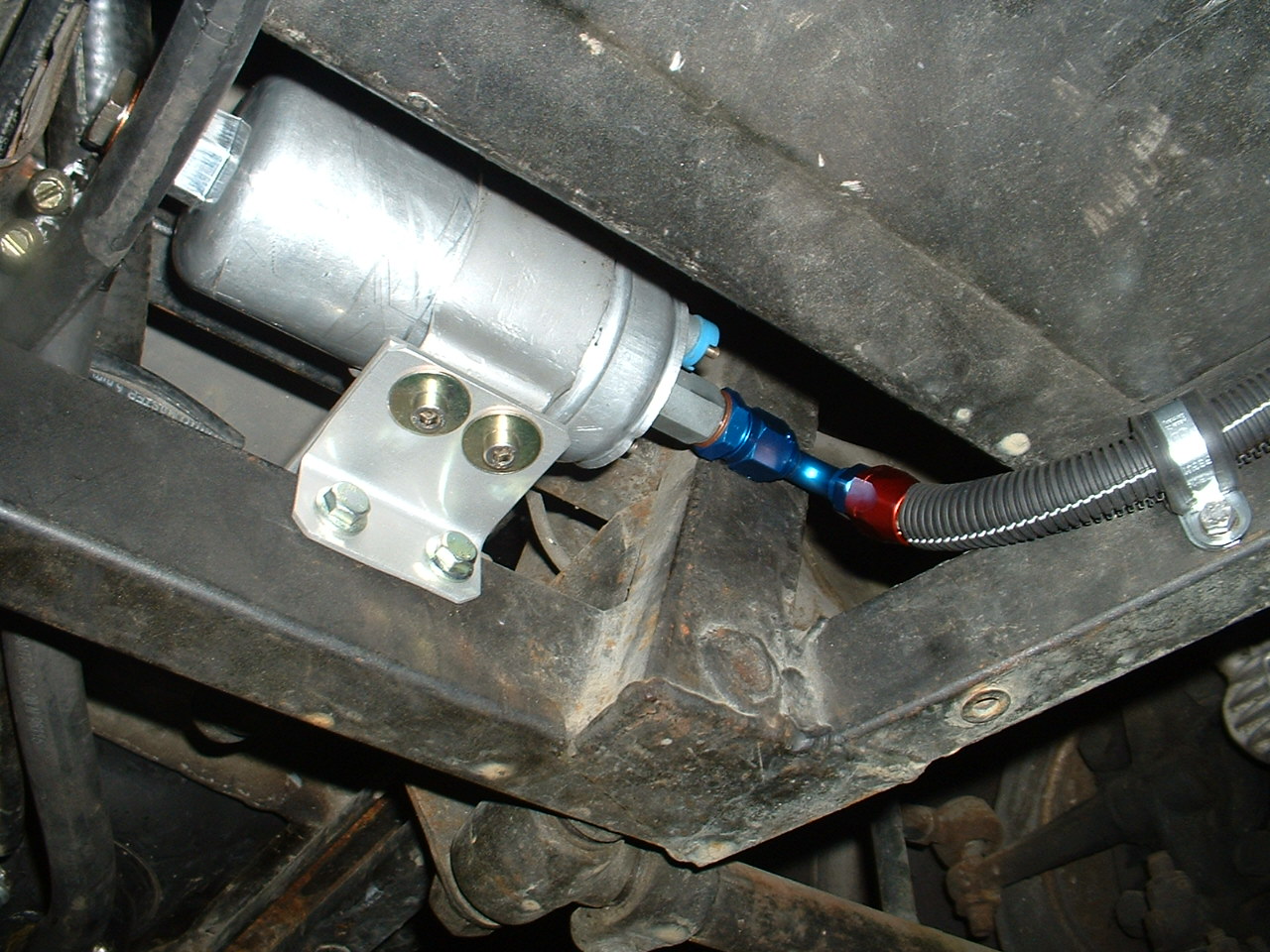

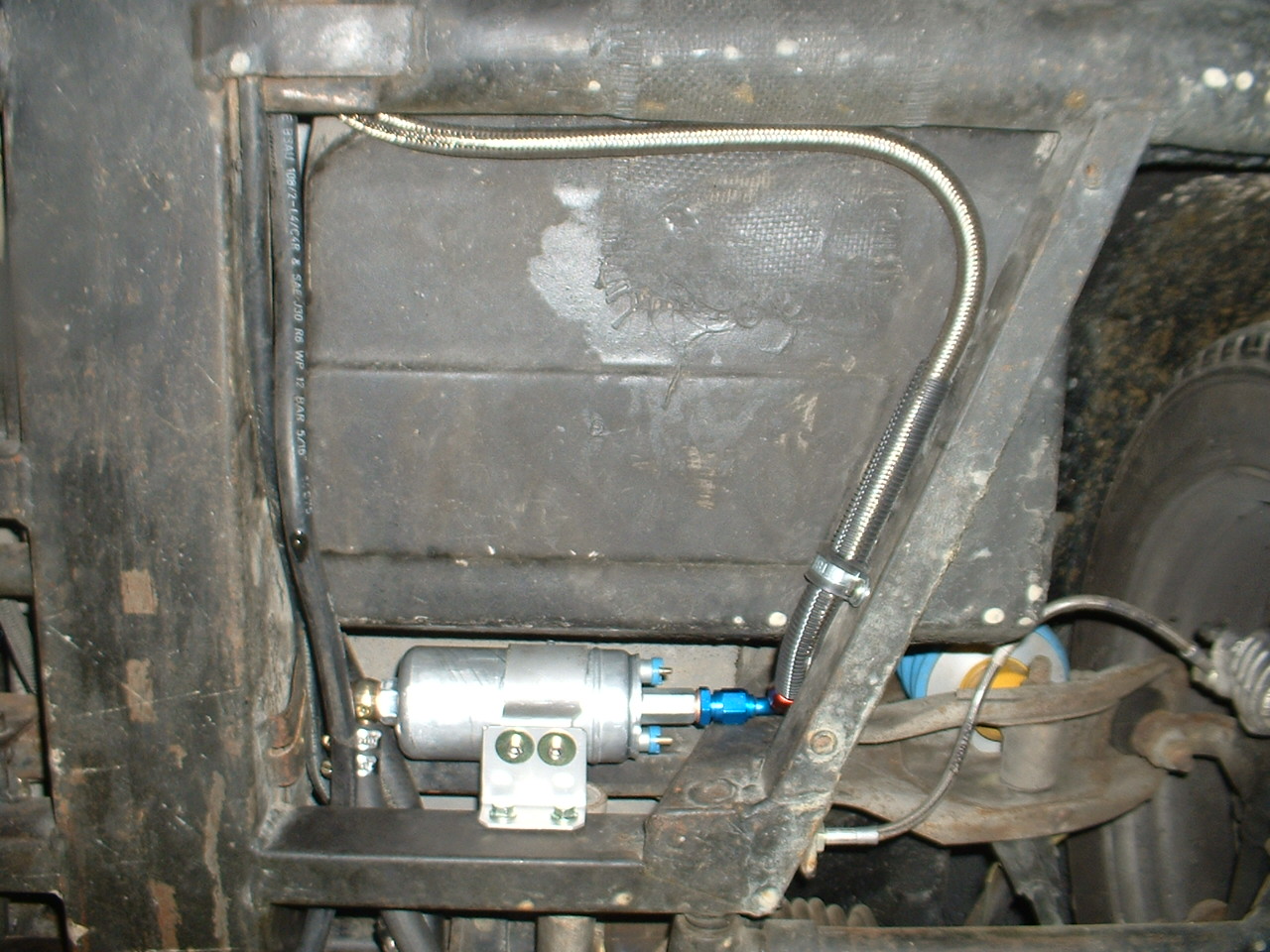

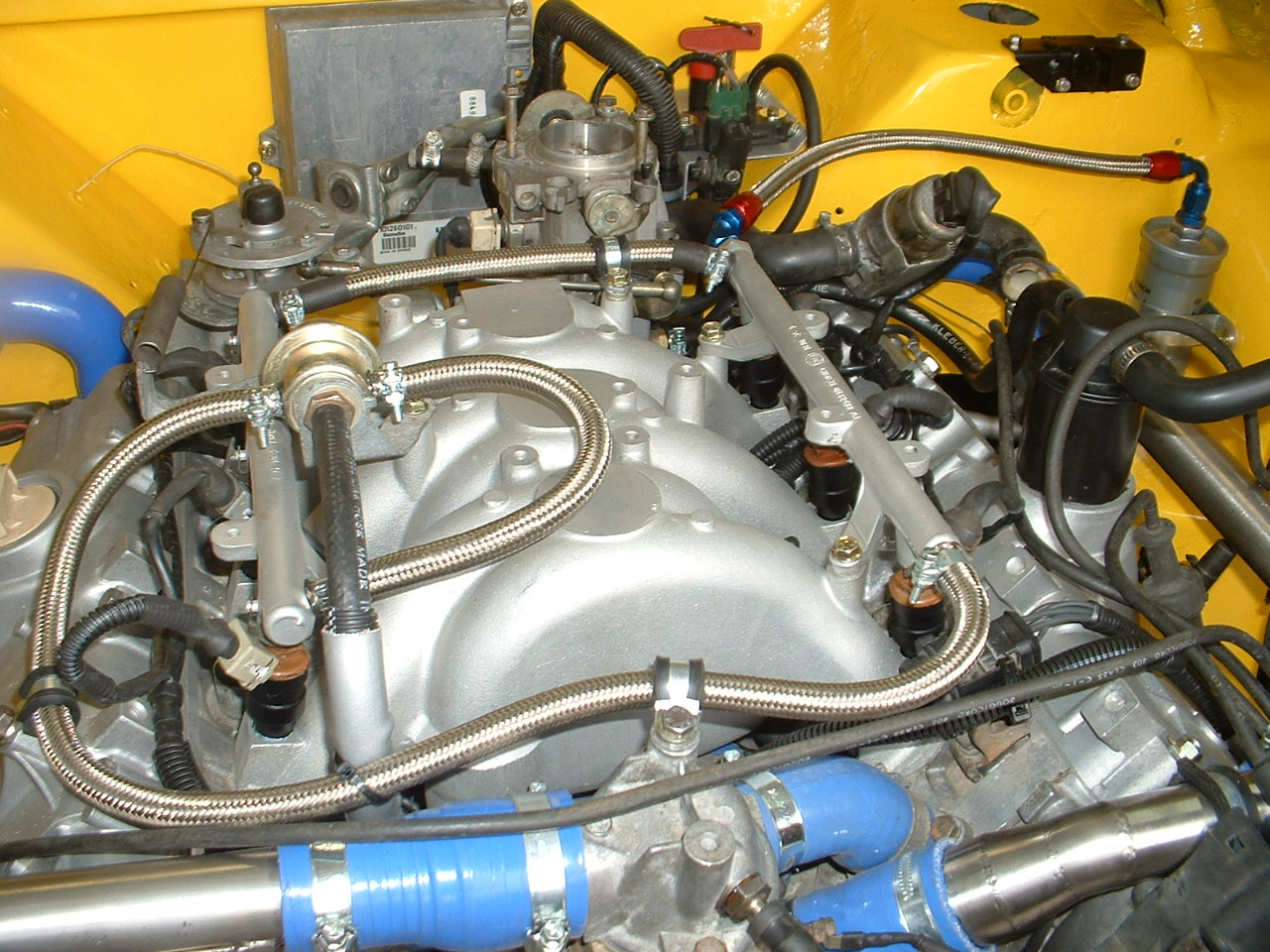

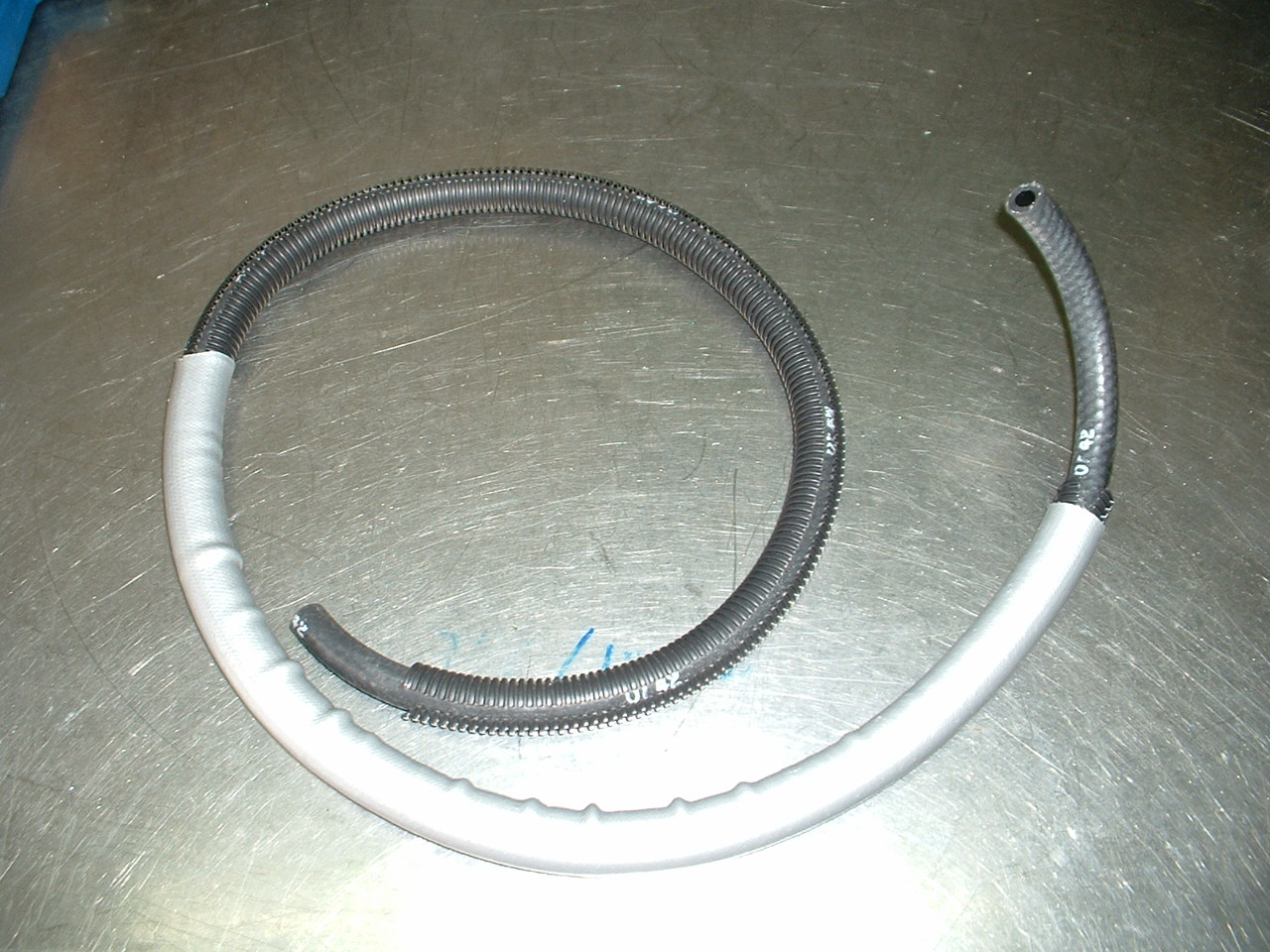

Réalisation du circuit d'essence.

circuit-essence-2.jpg circuit-essence-1.jpg circuit-essence-4.jpg circuit-essence-3.jpg

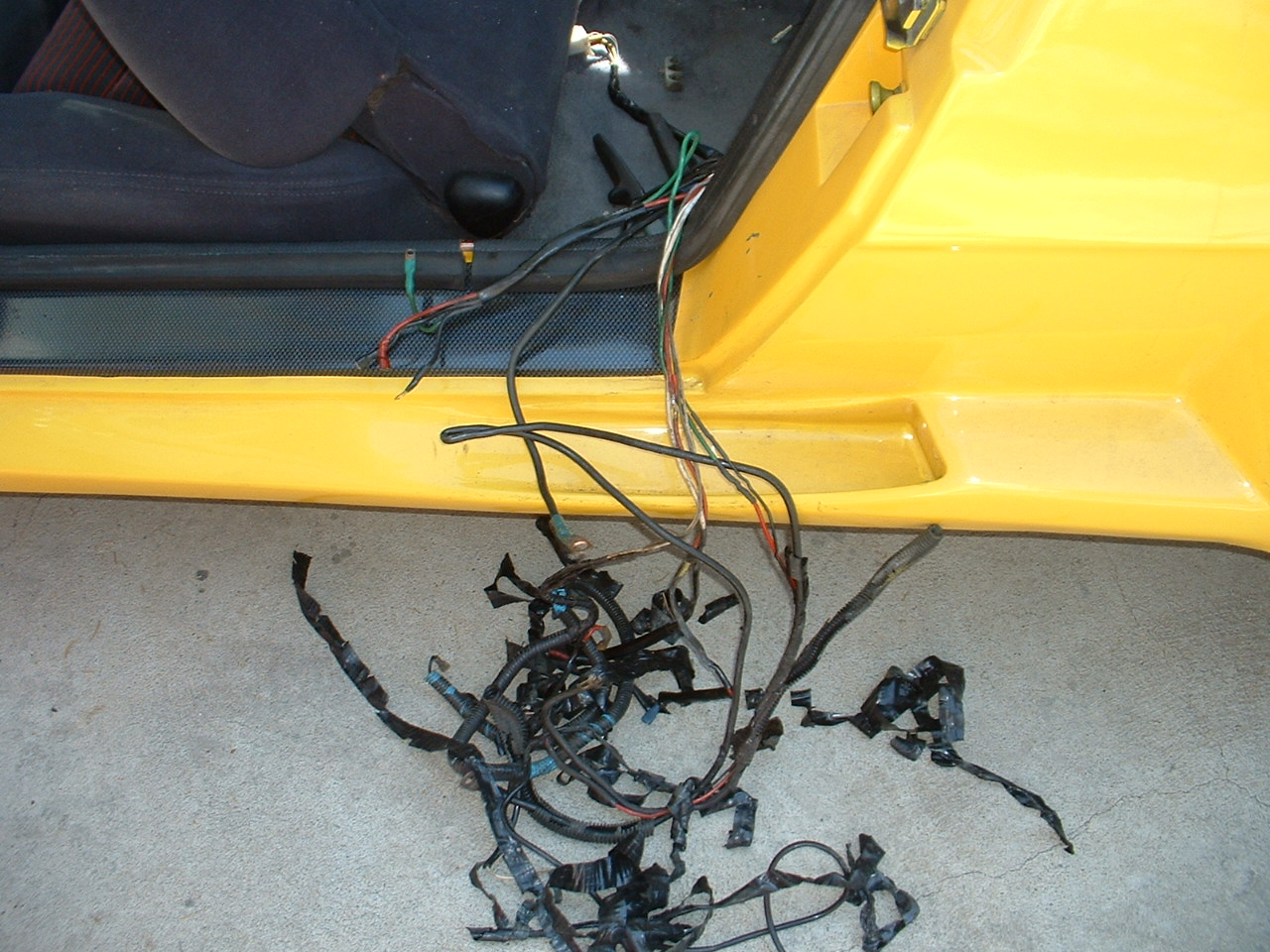

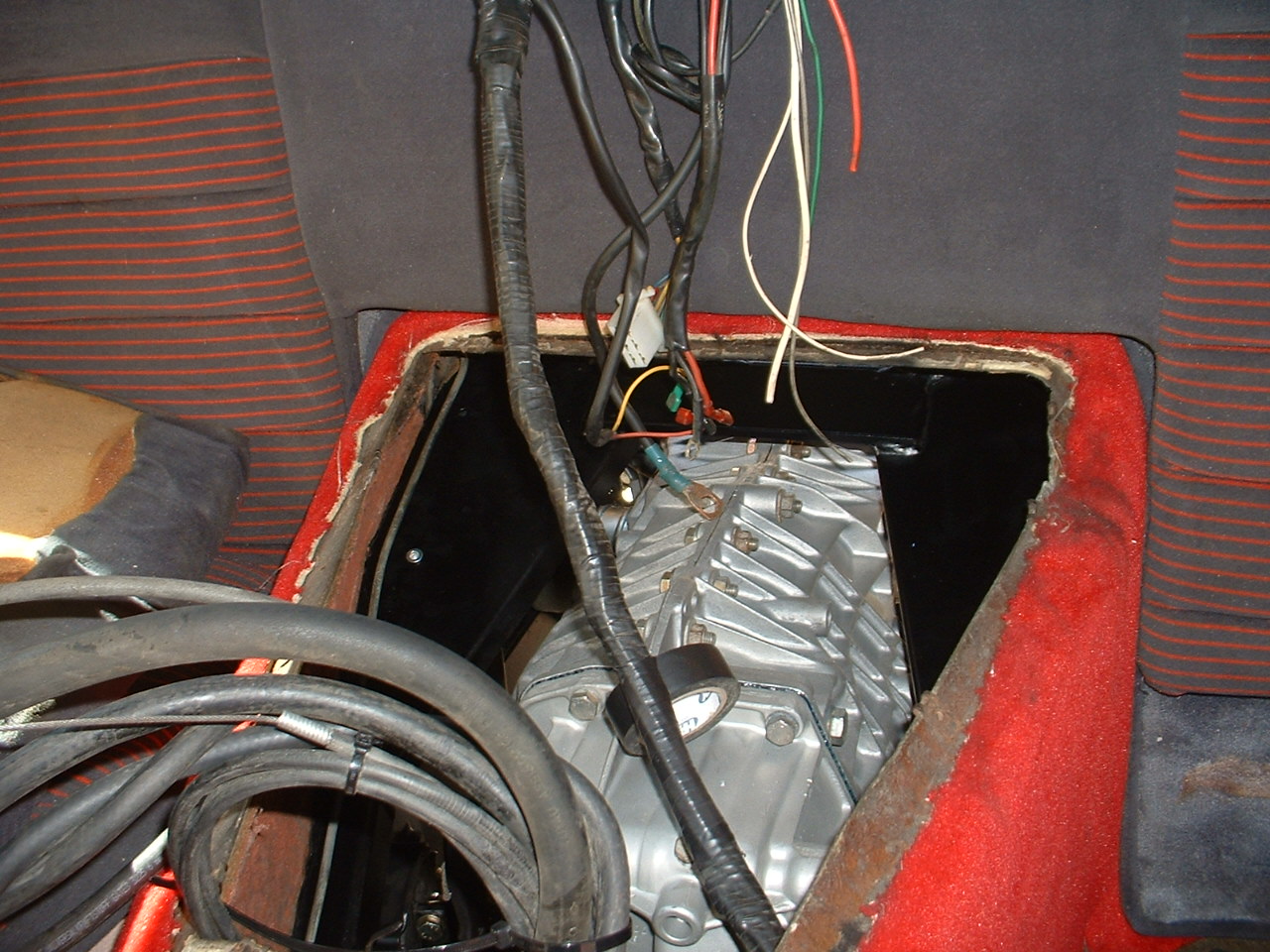

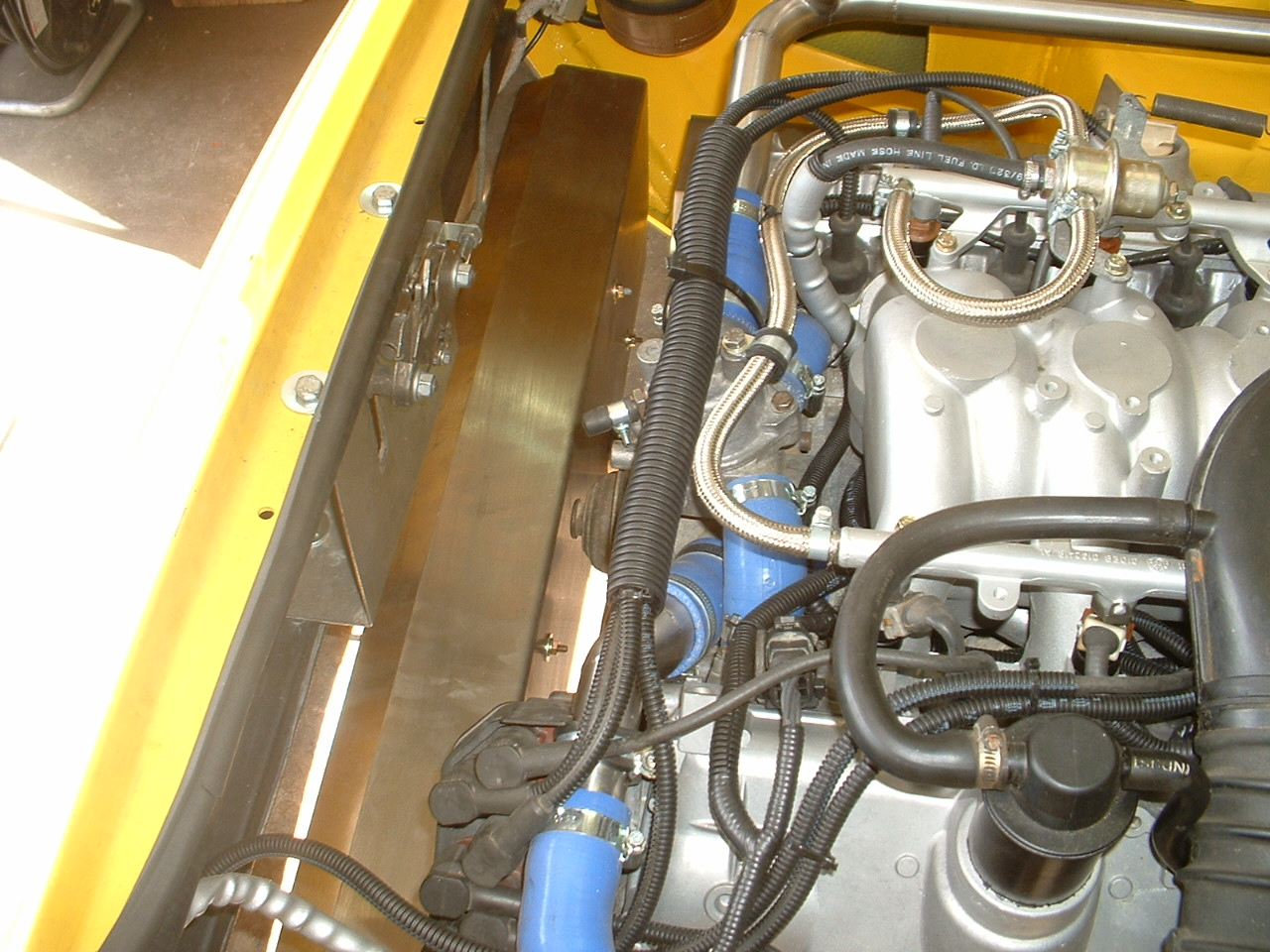

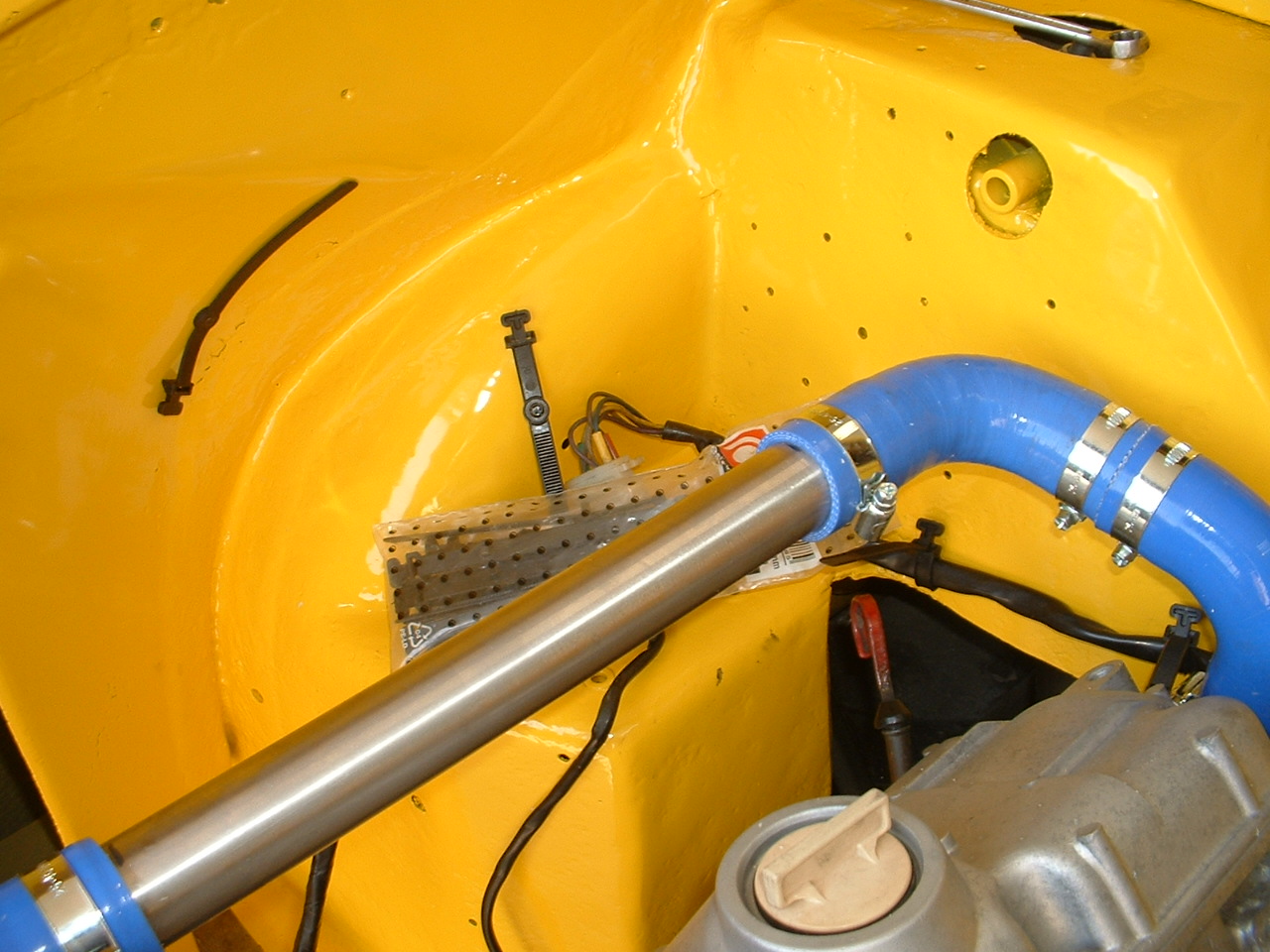

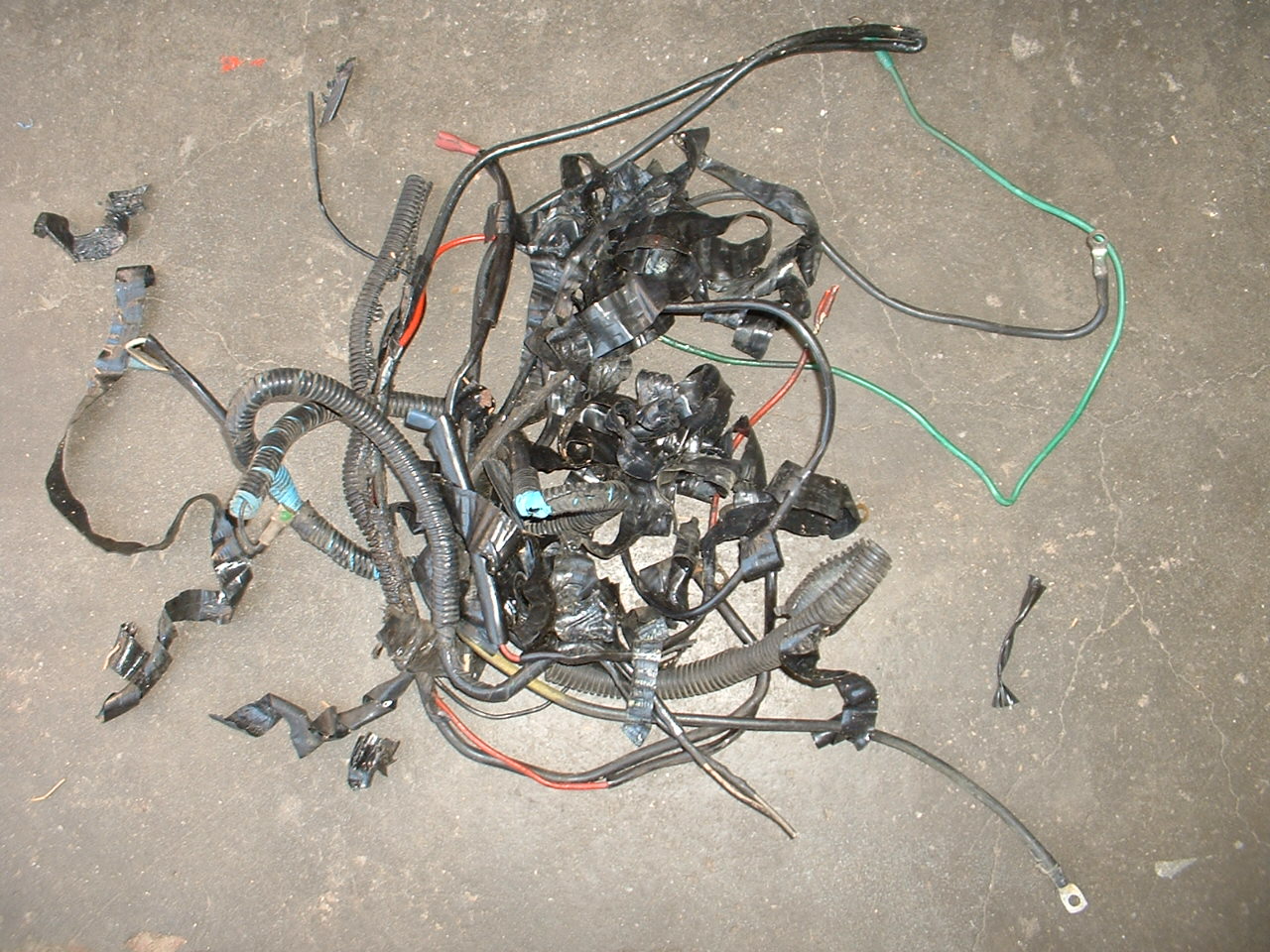

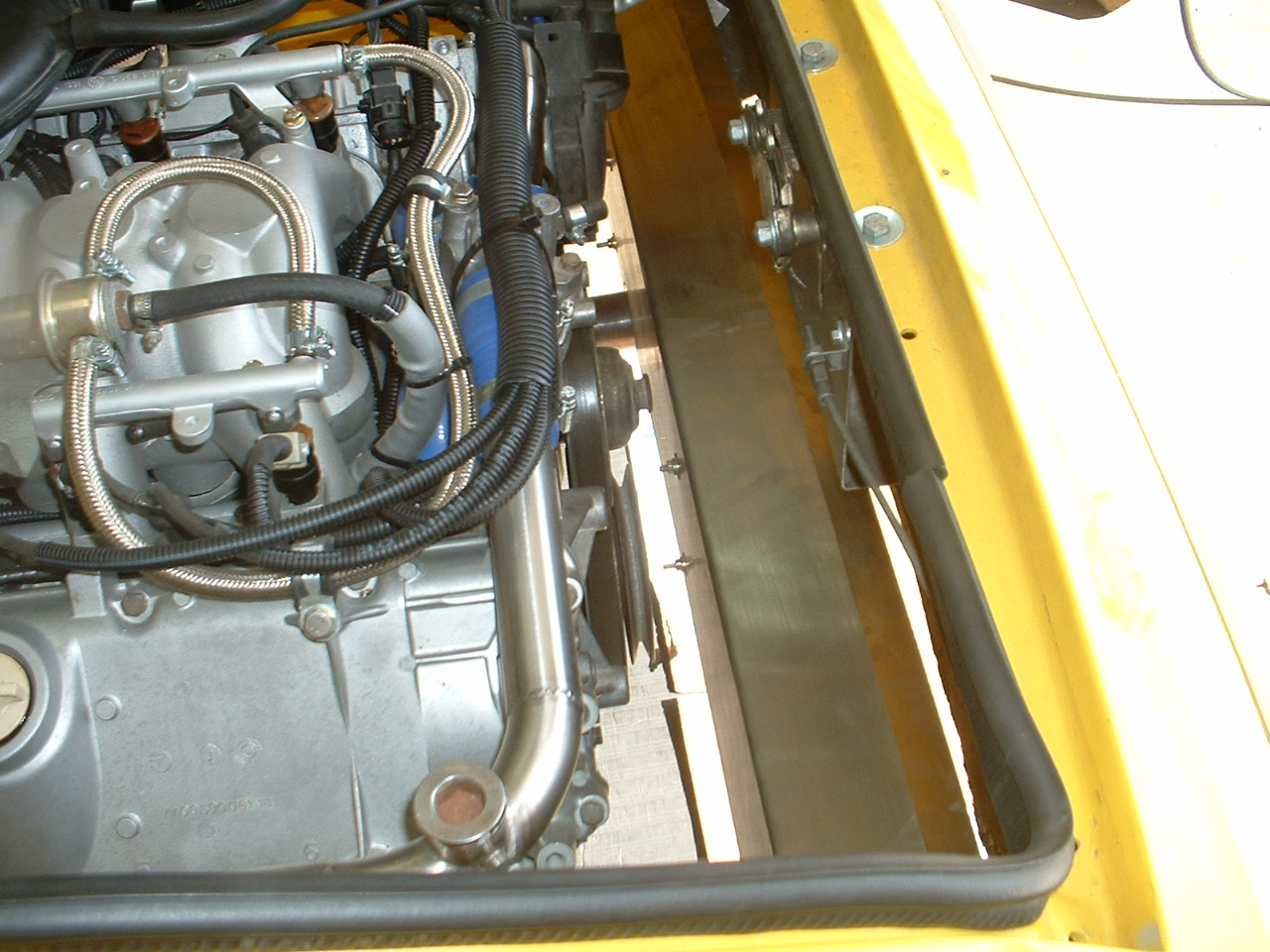

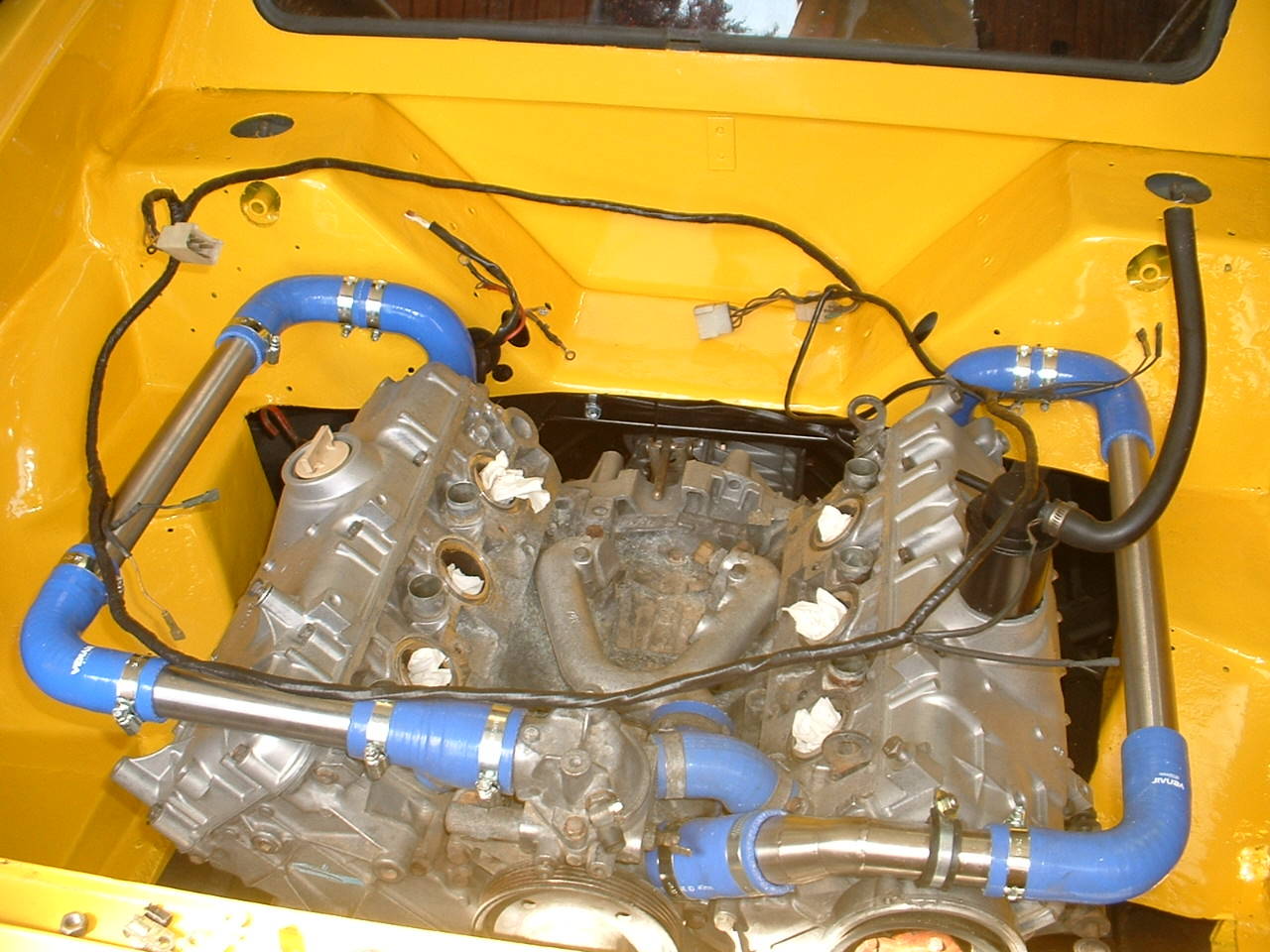

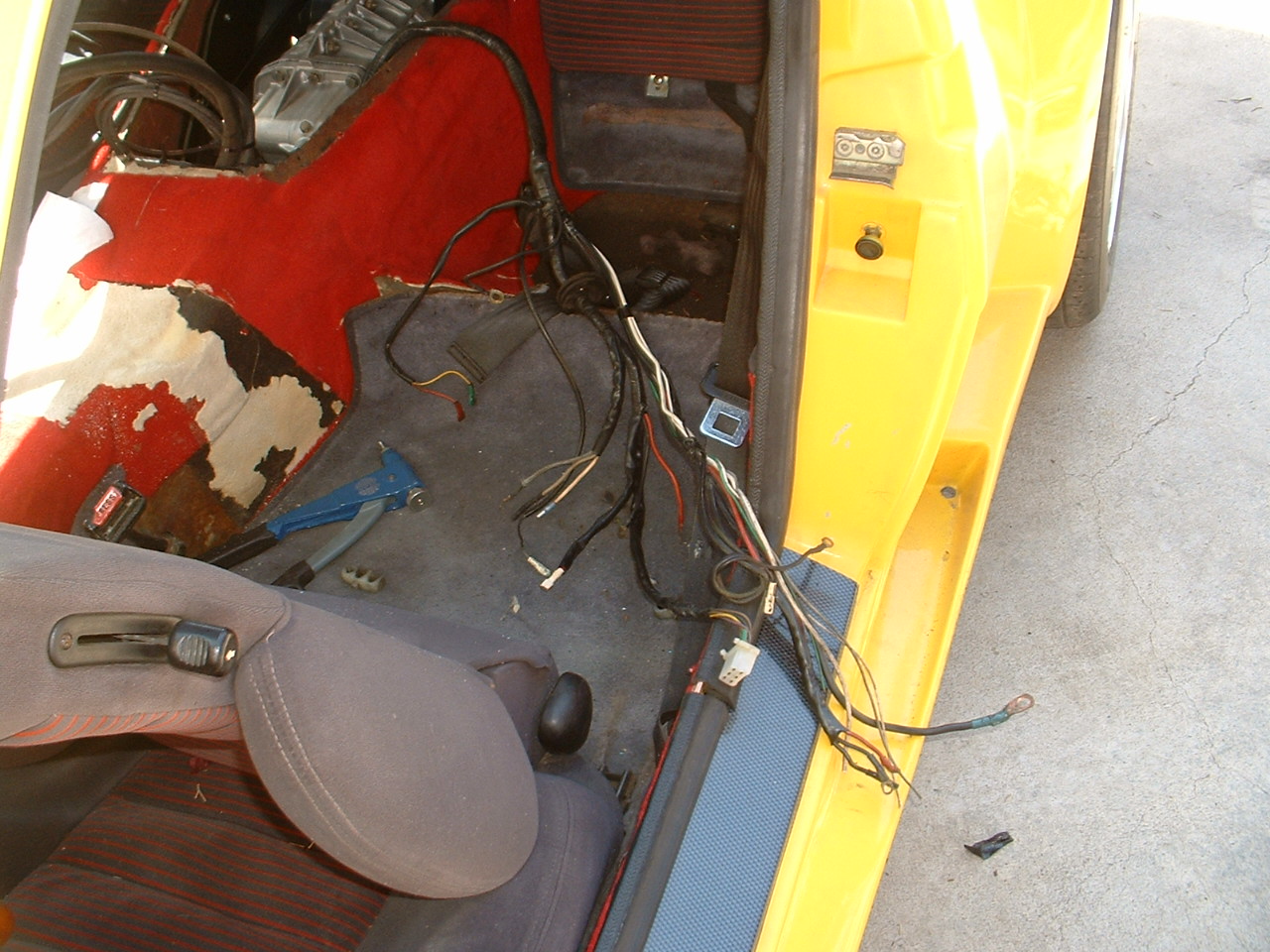

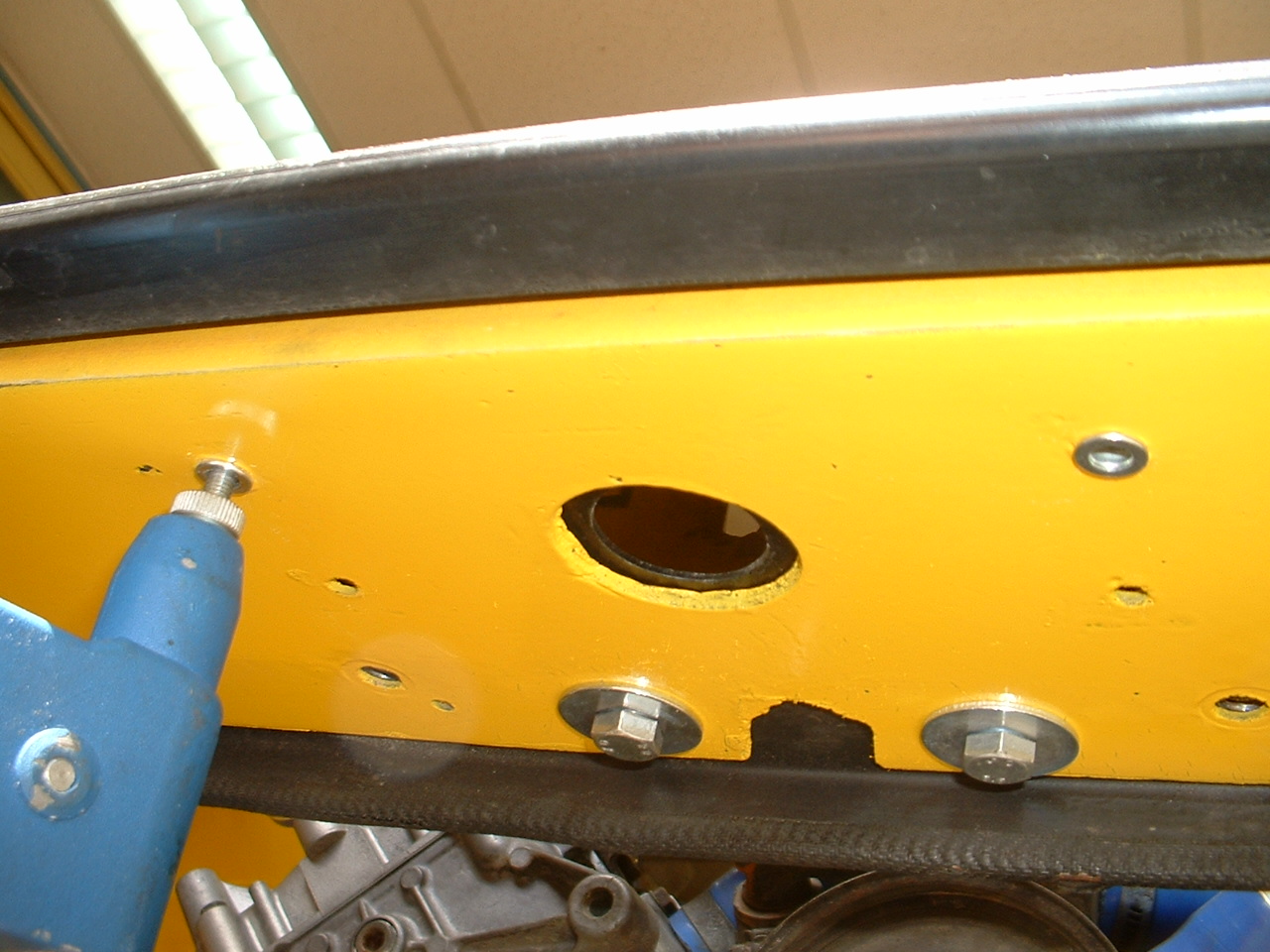

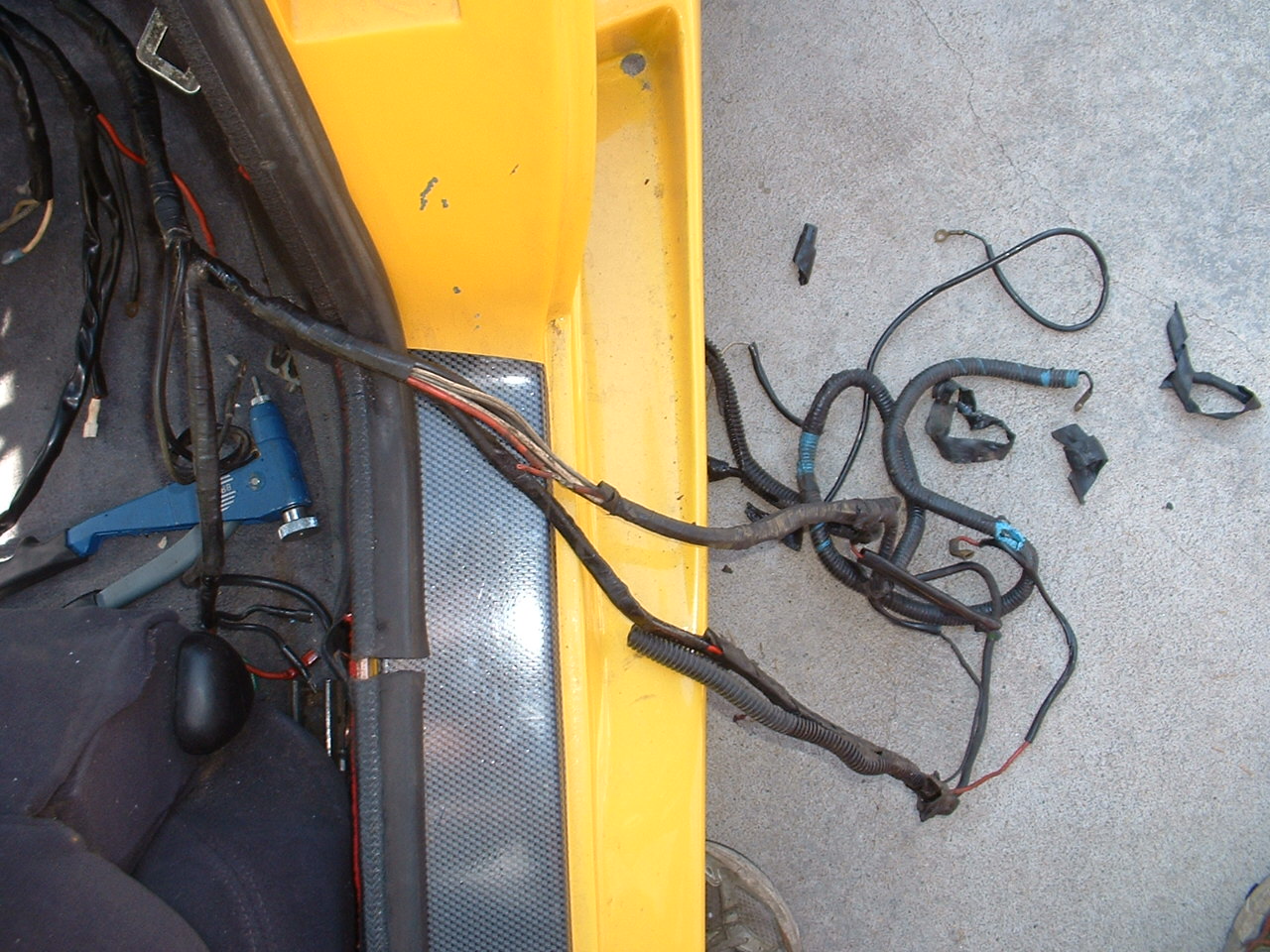

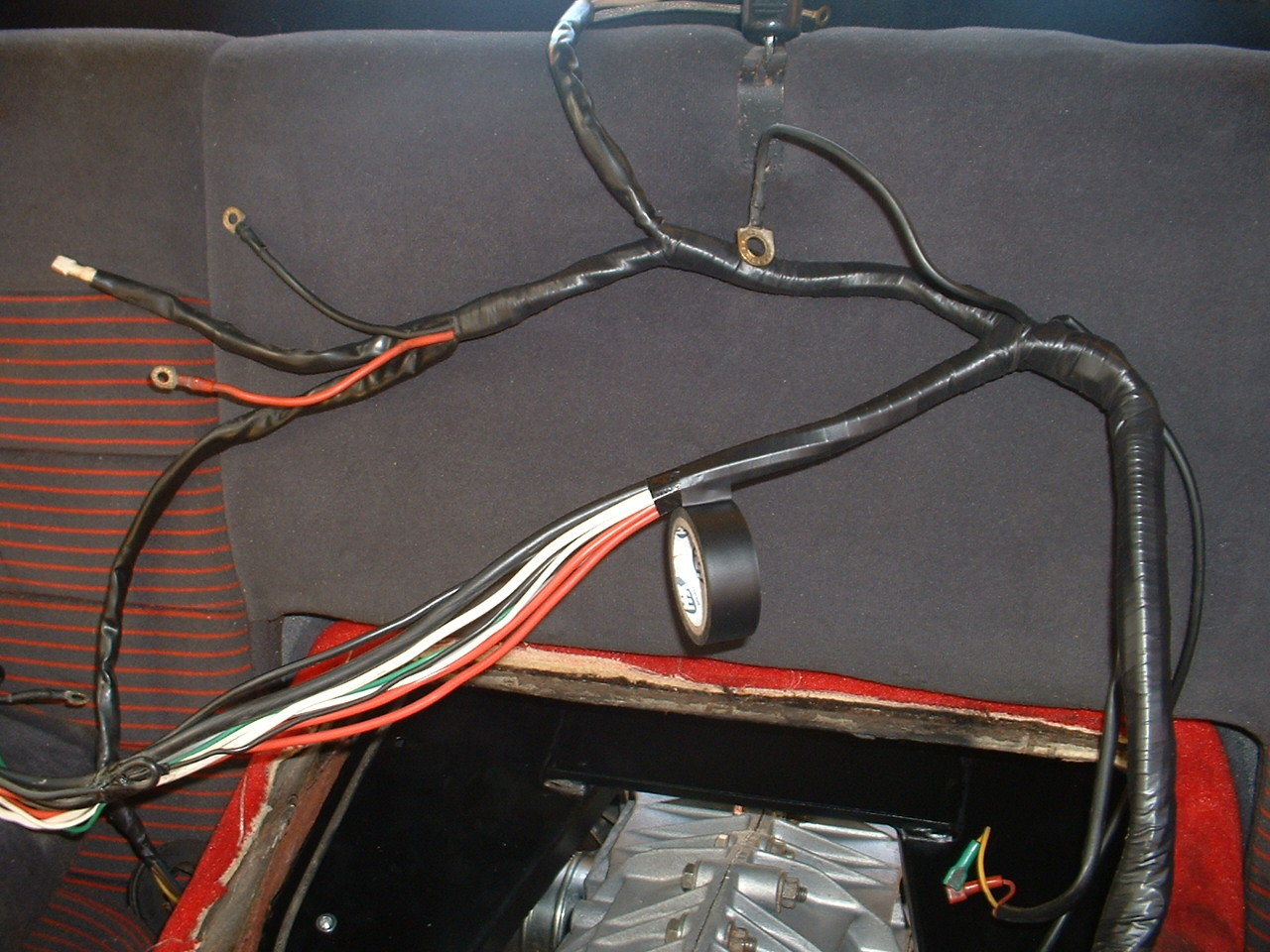

Remise en état du circuit électrique moteur.

remise-etat-faisceau-electrique-origine-6.jpg remise-etat-faisceau-electrique-origine-5.jpg remise-etat-faisceau-electrique-origine-4.jpg remise-etat-faisceau-electrique-origine-3.jpg remise-etat-faisceau-electrique-origine-1.jpg dscf0045-1.jpg dscf0044.jpg remise-etat-faisceau-electrique-origine-10.jpg remise-etat-faisceau-electrique-origine-9.jpg remise-etat-faisceau-electrique-origine-8.jpg remise-etat-faisceau-electrique-origine-7.jpg

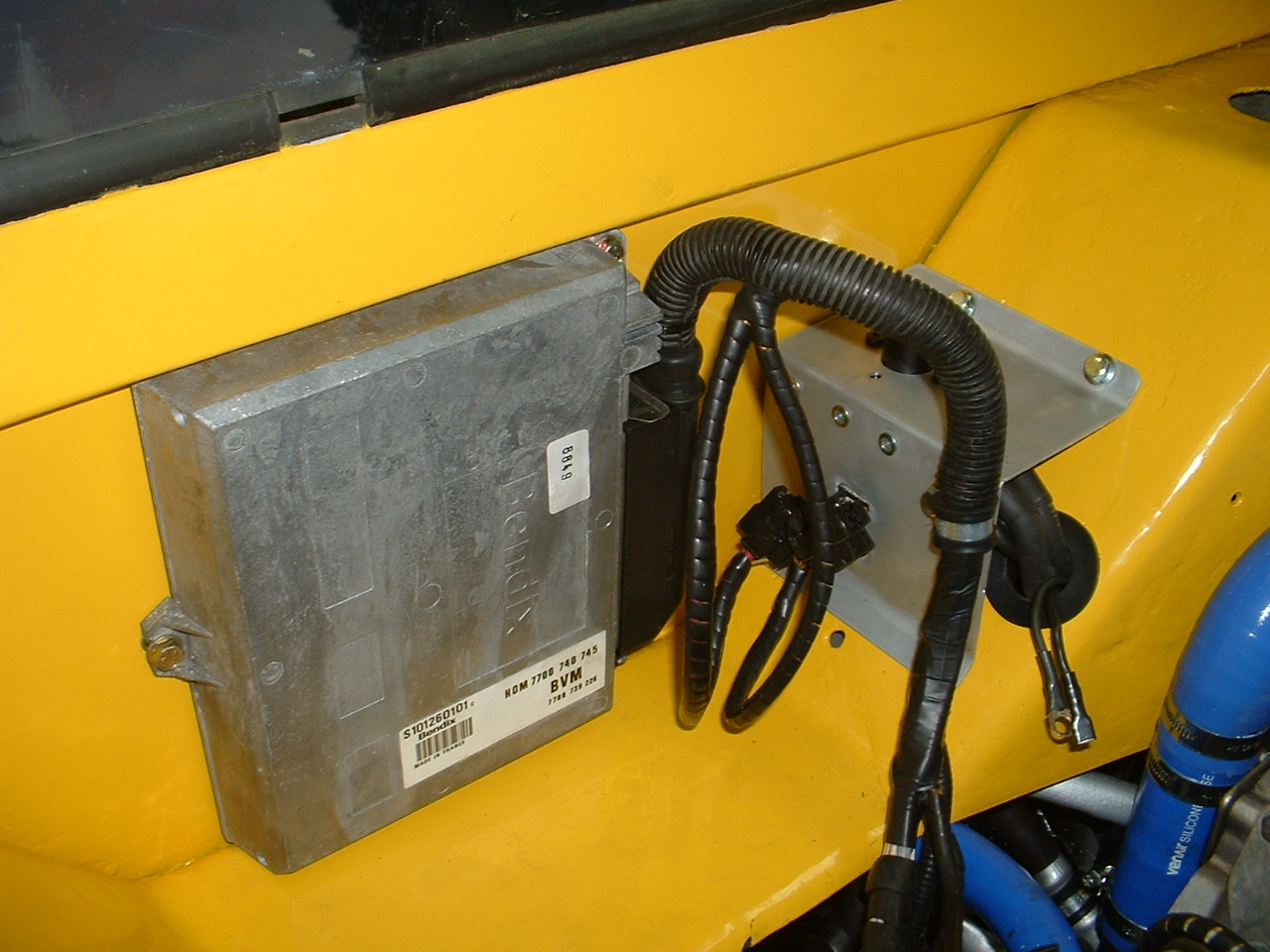

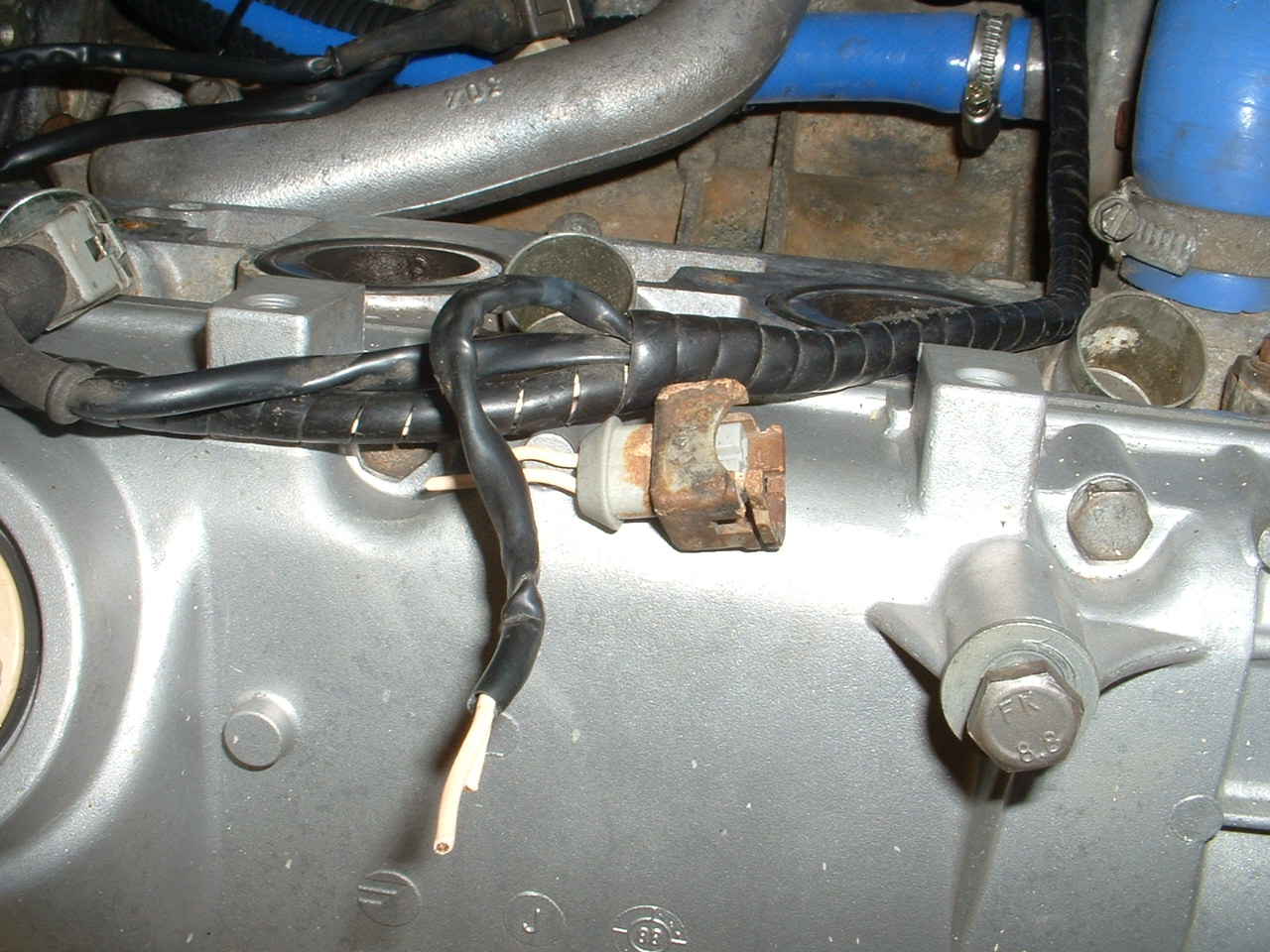

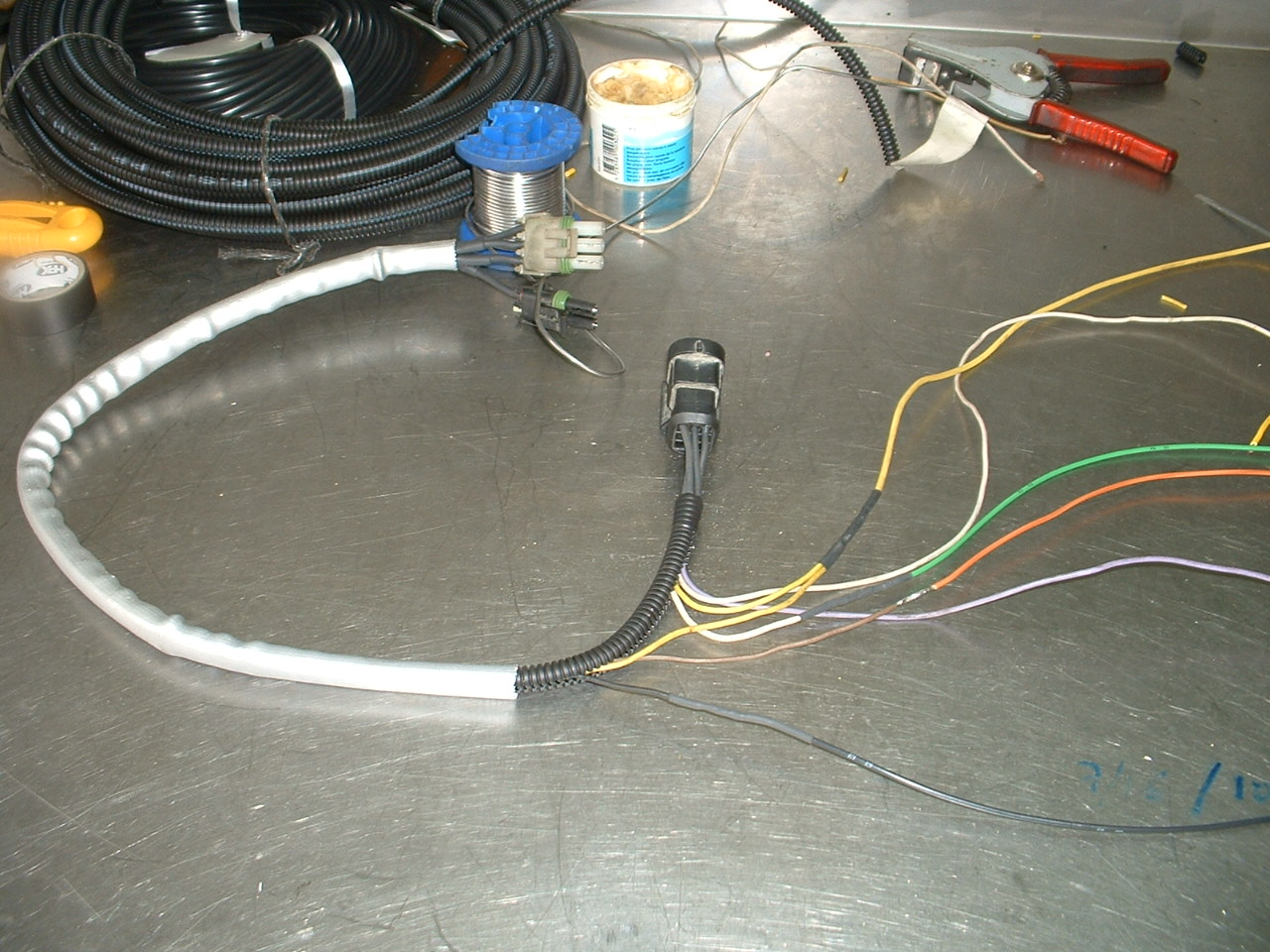

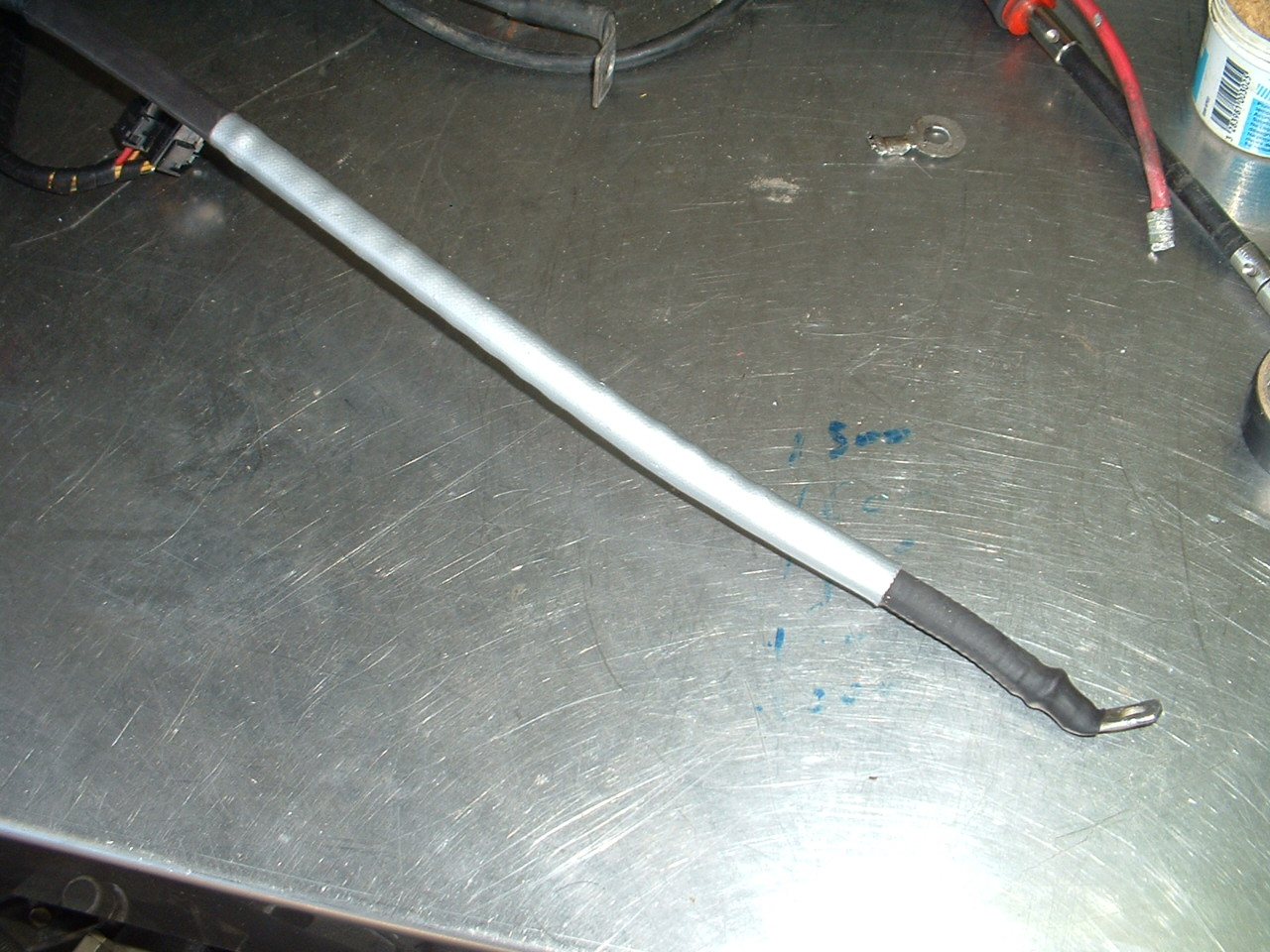

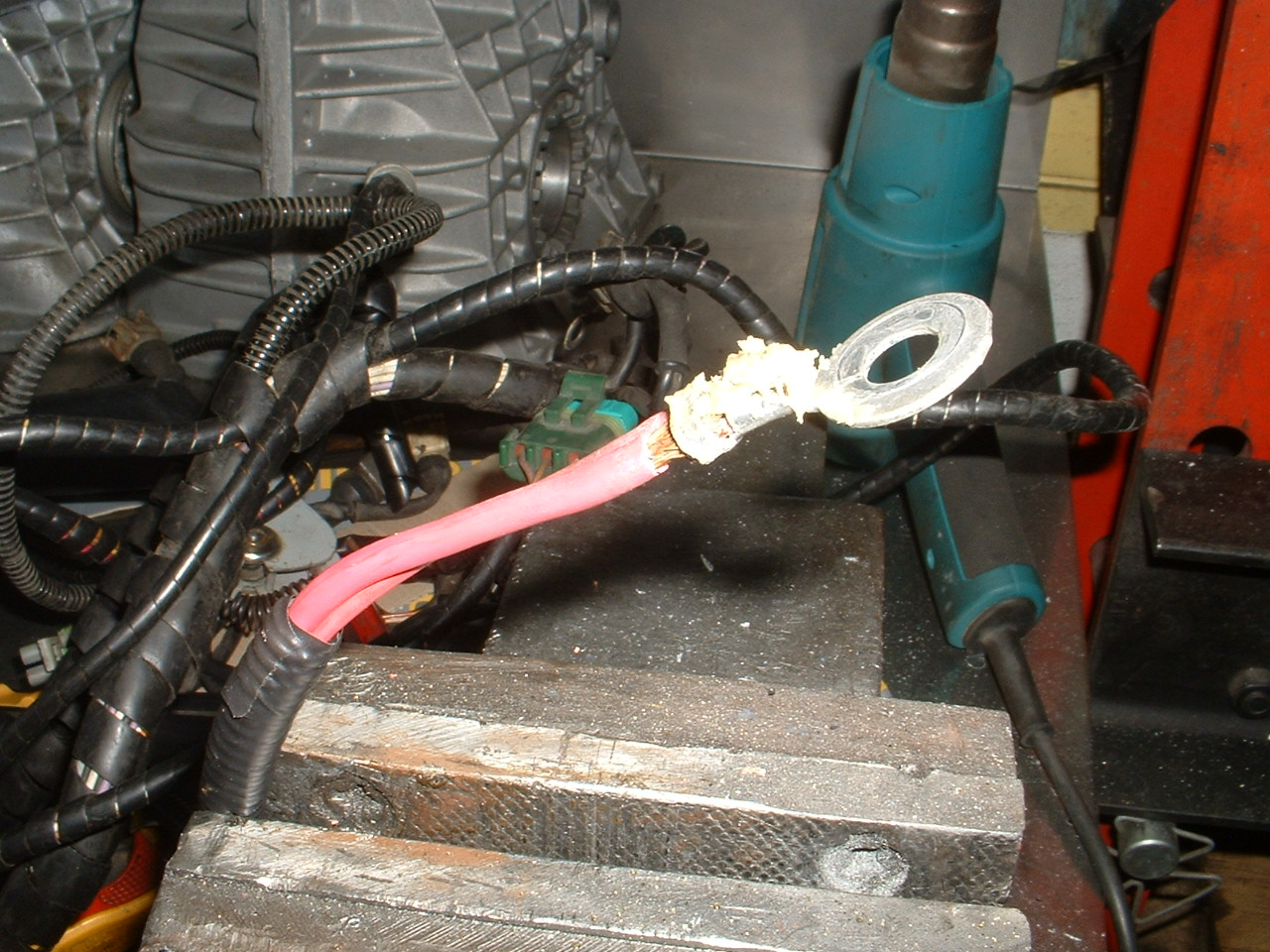

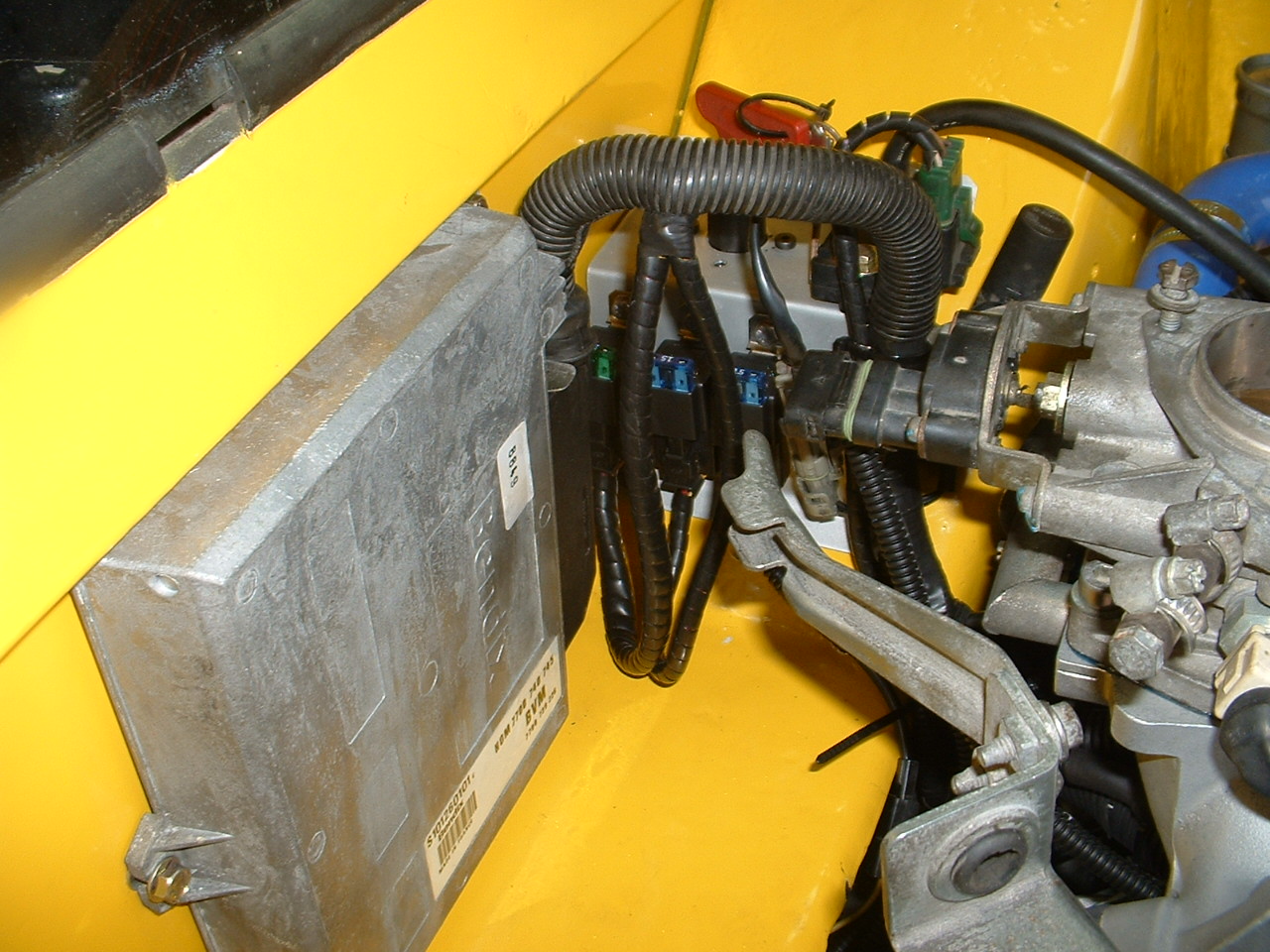

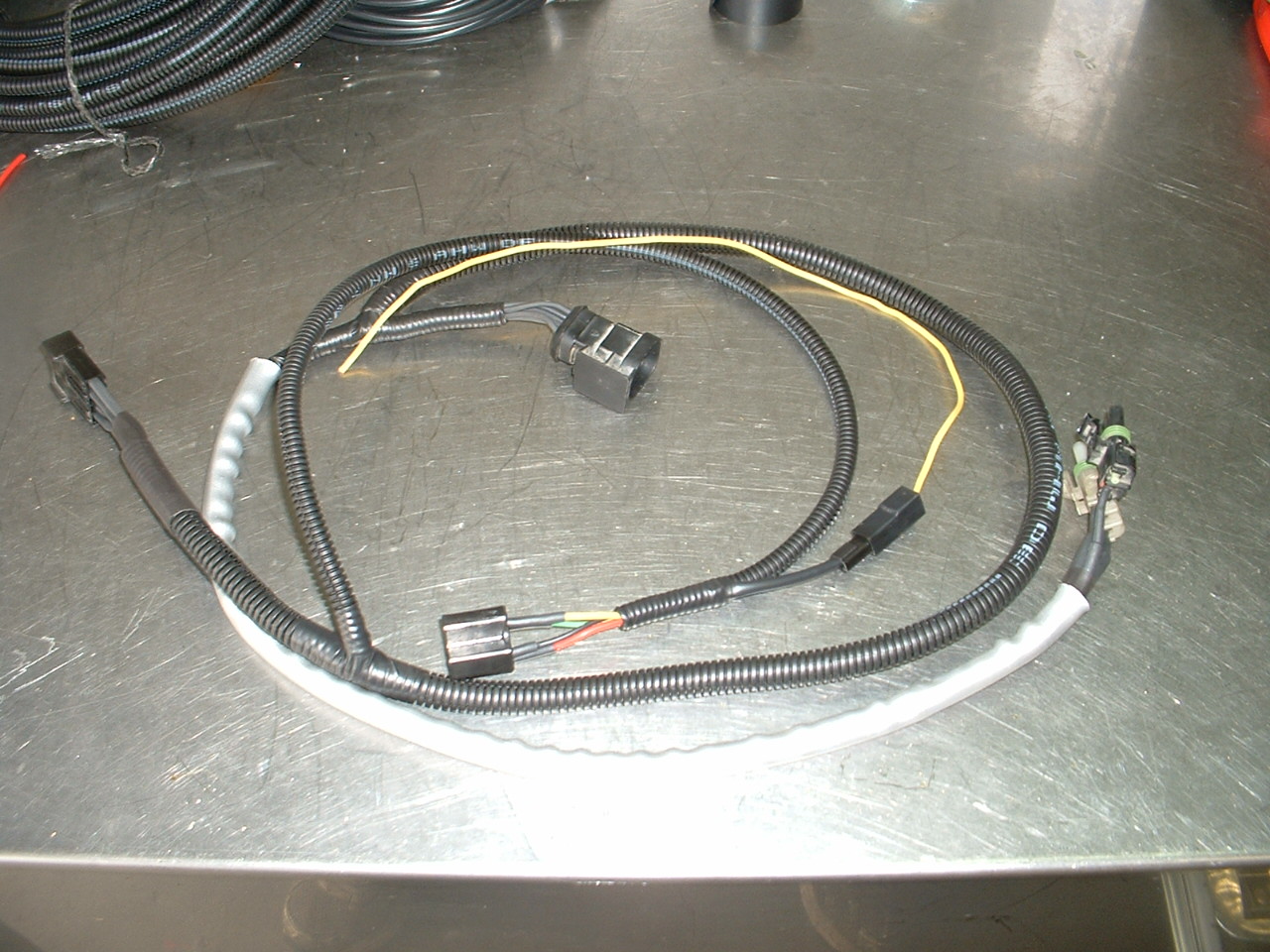

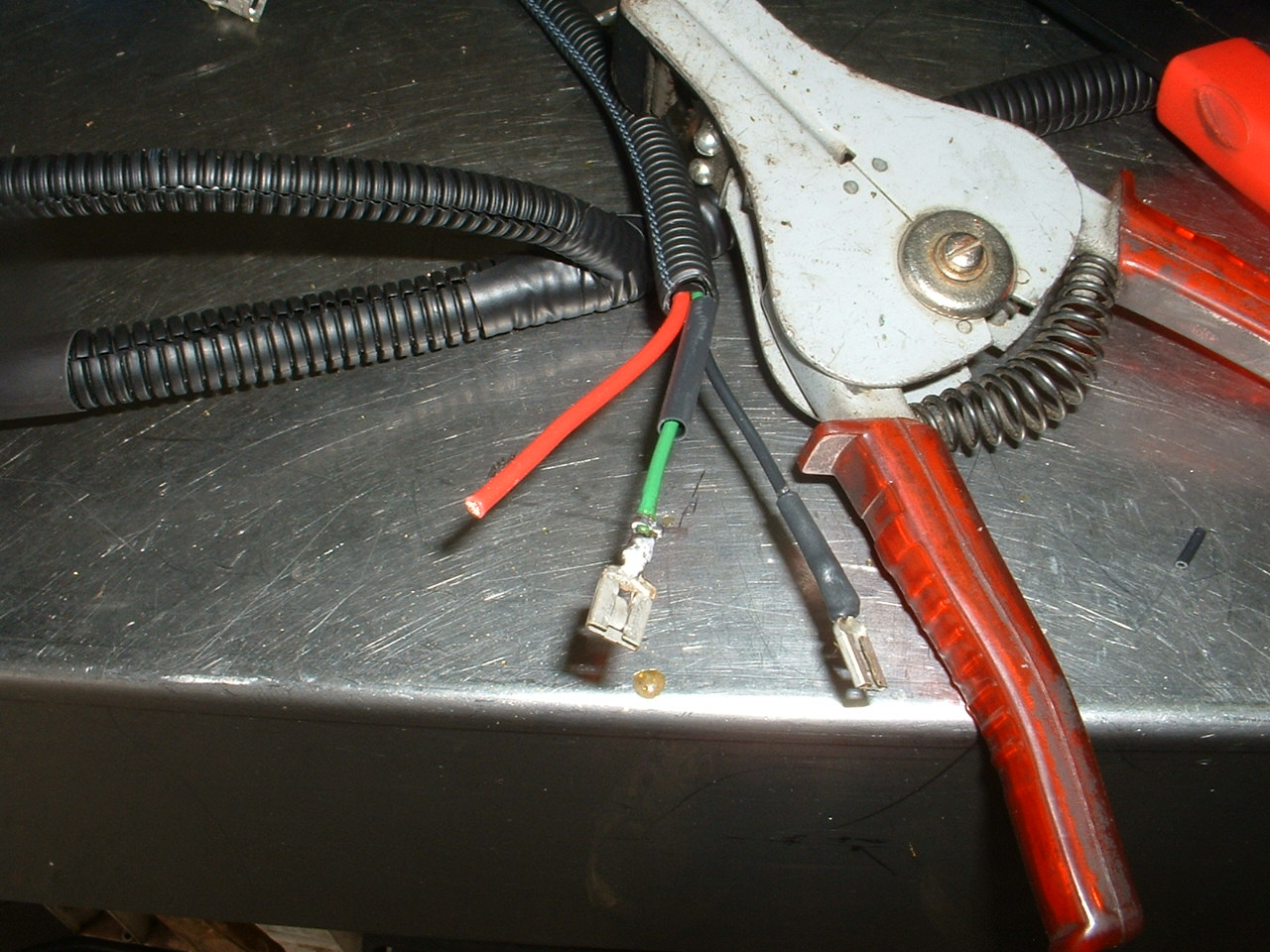

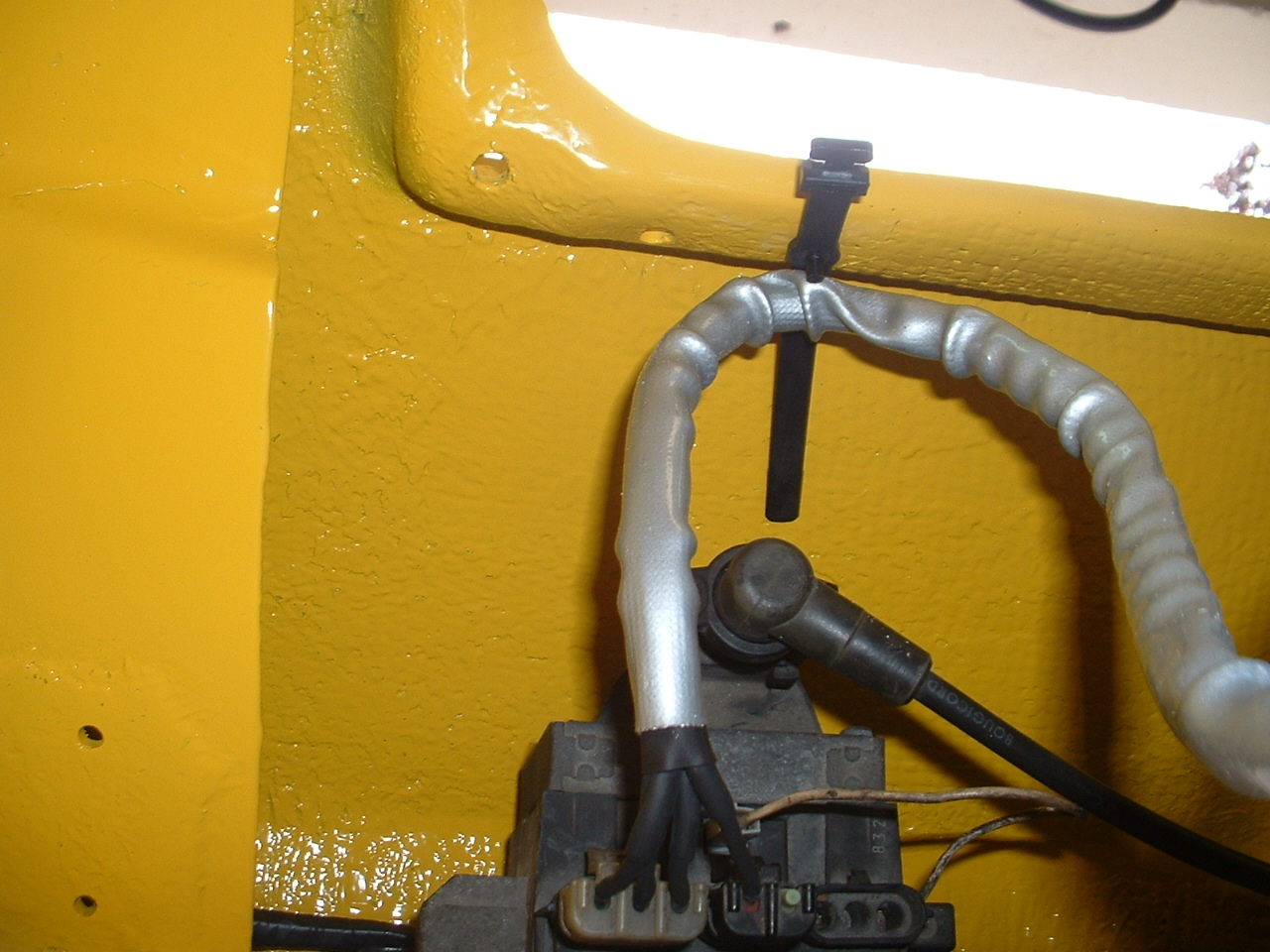

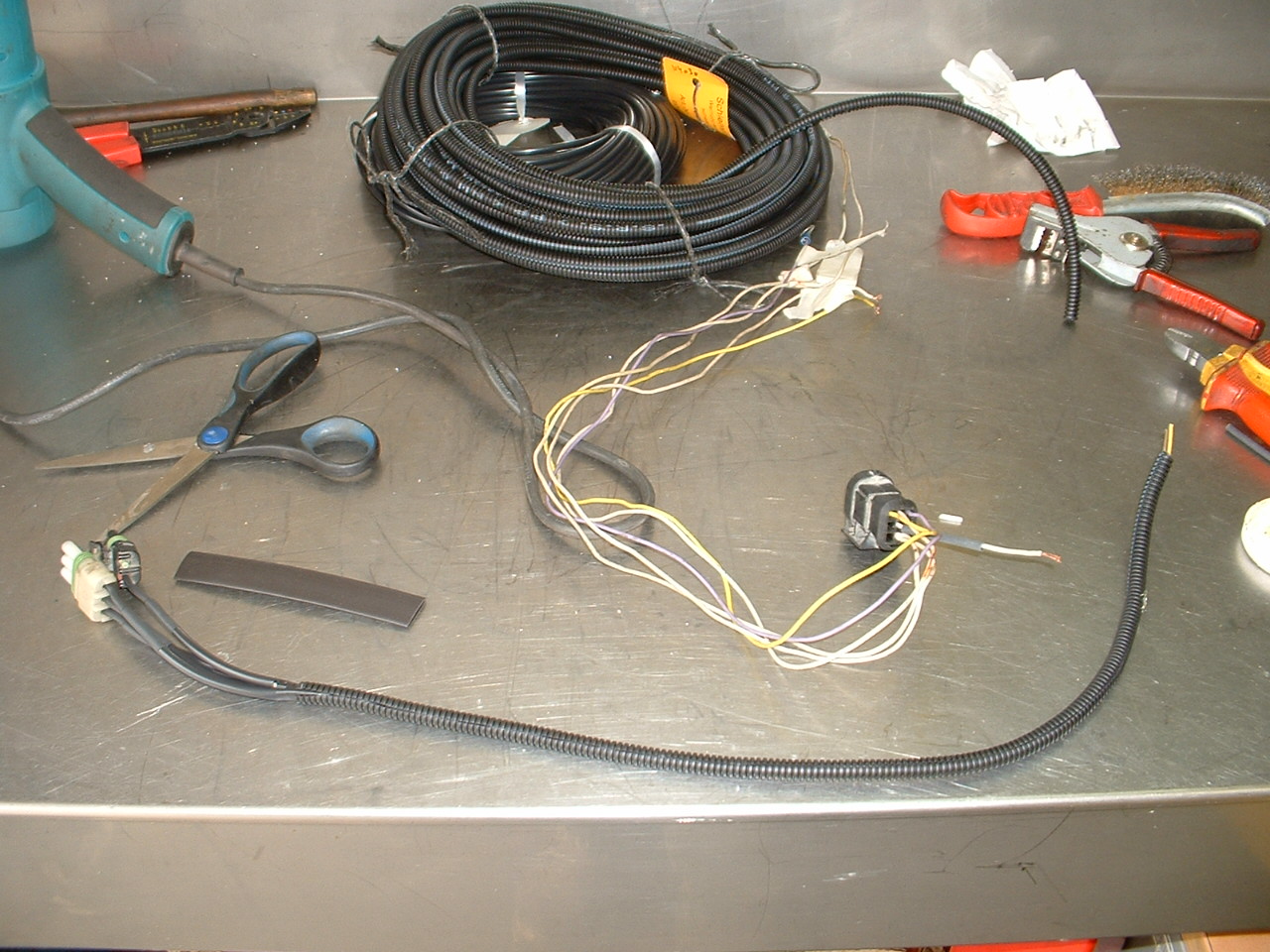

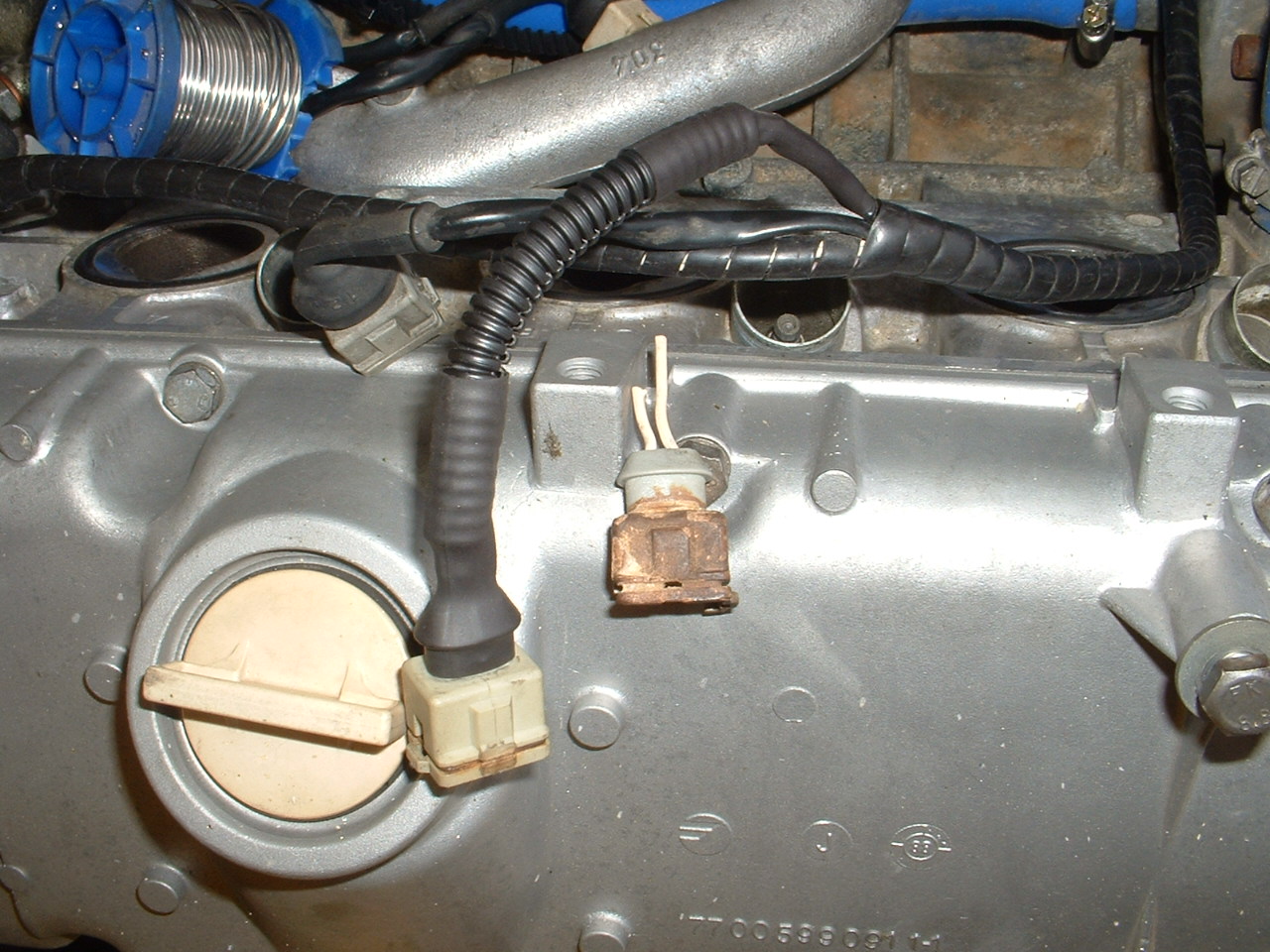

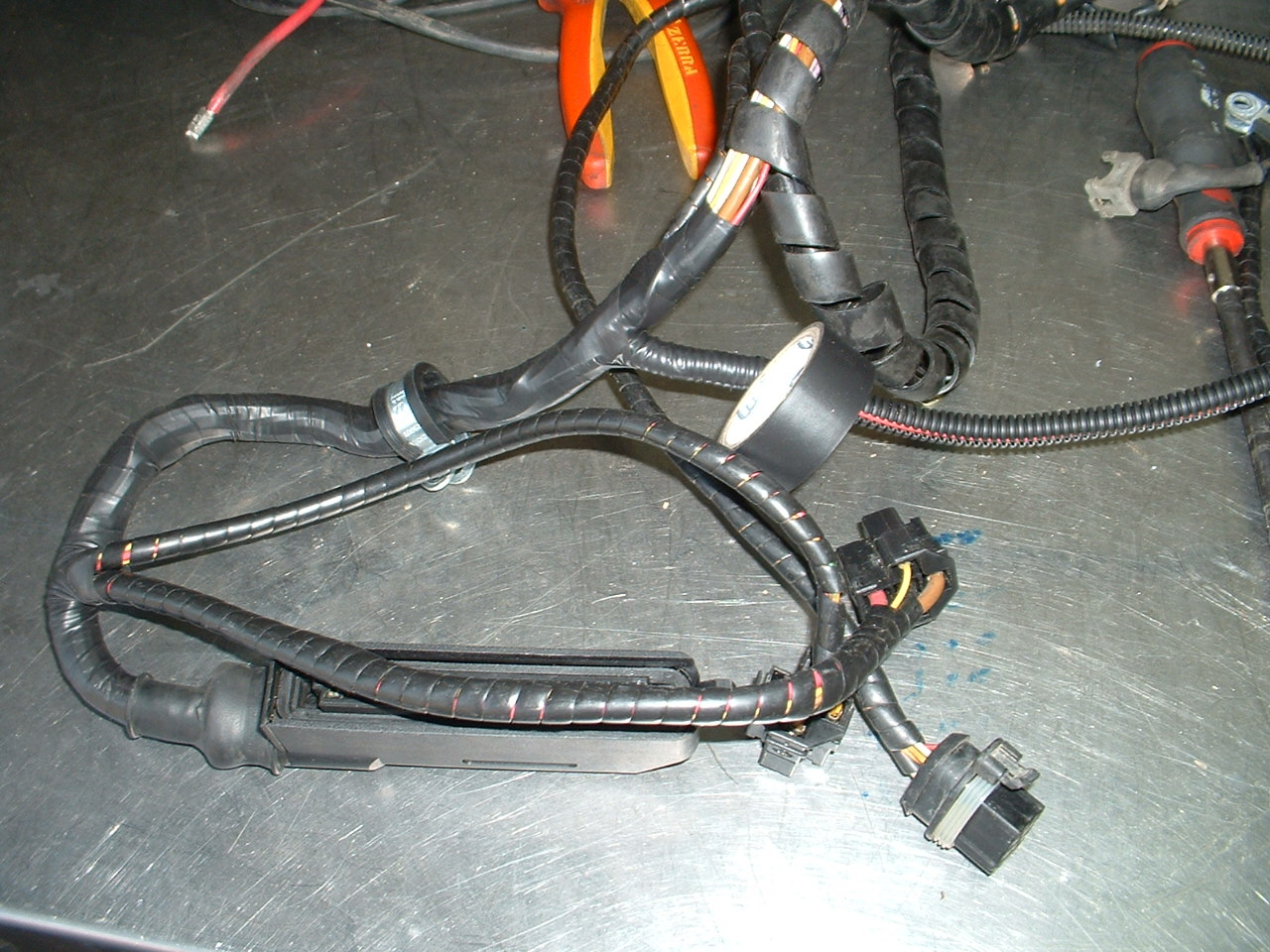

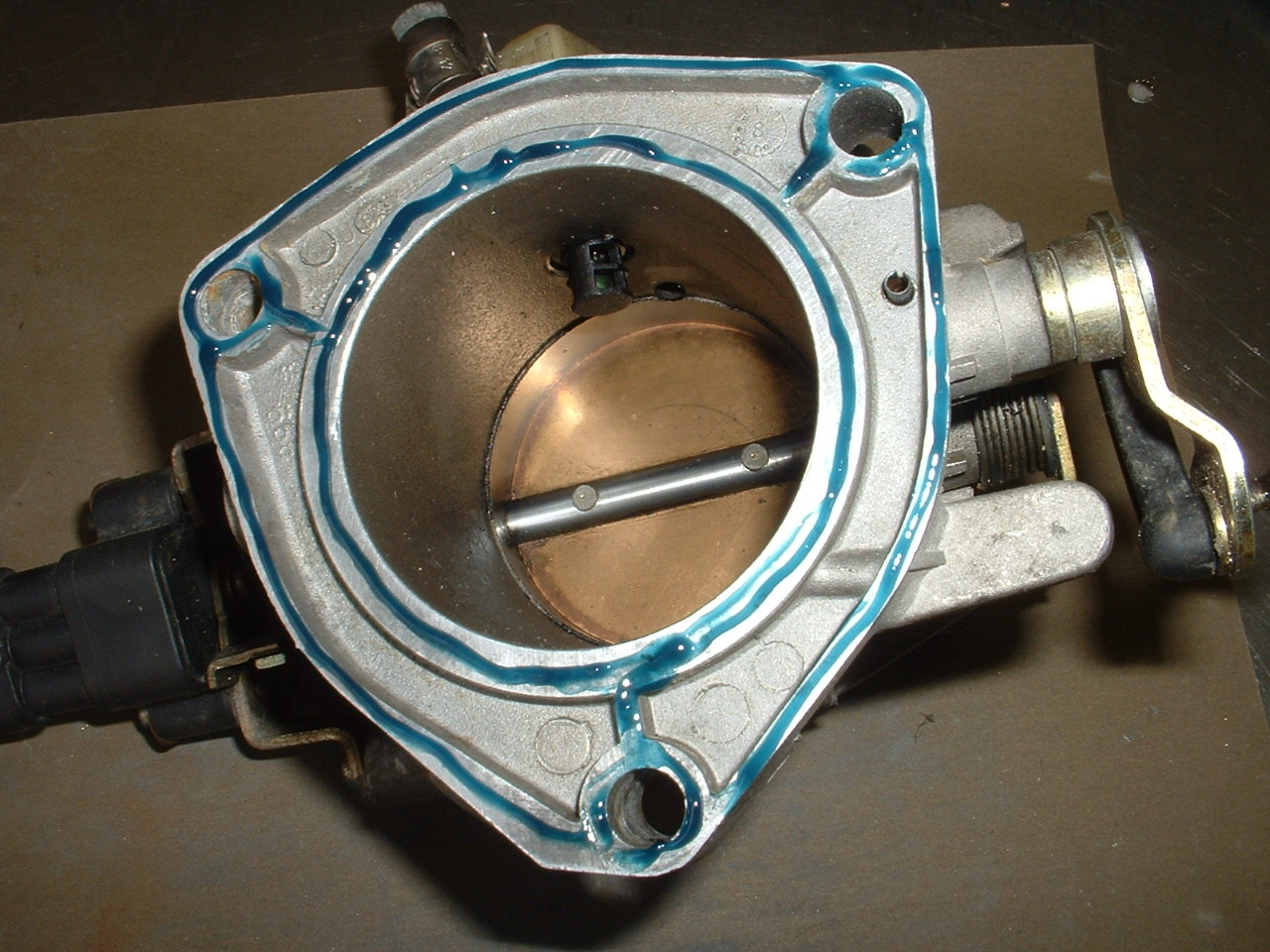

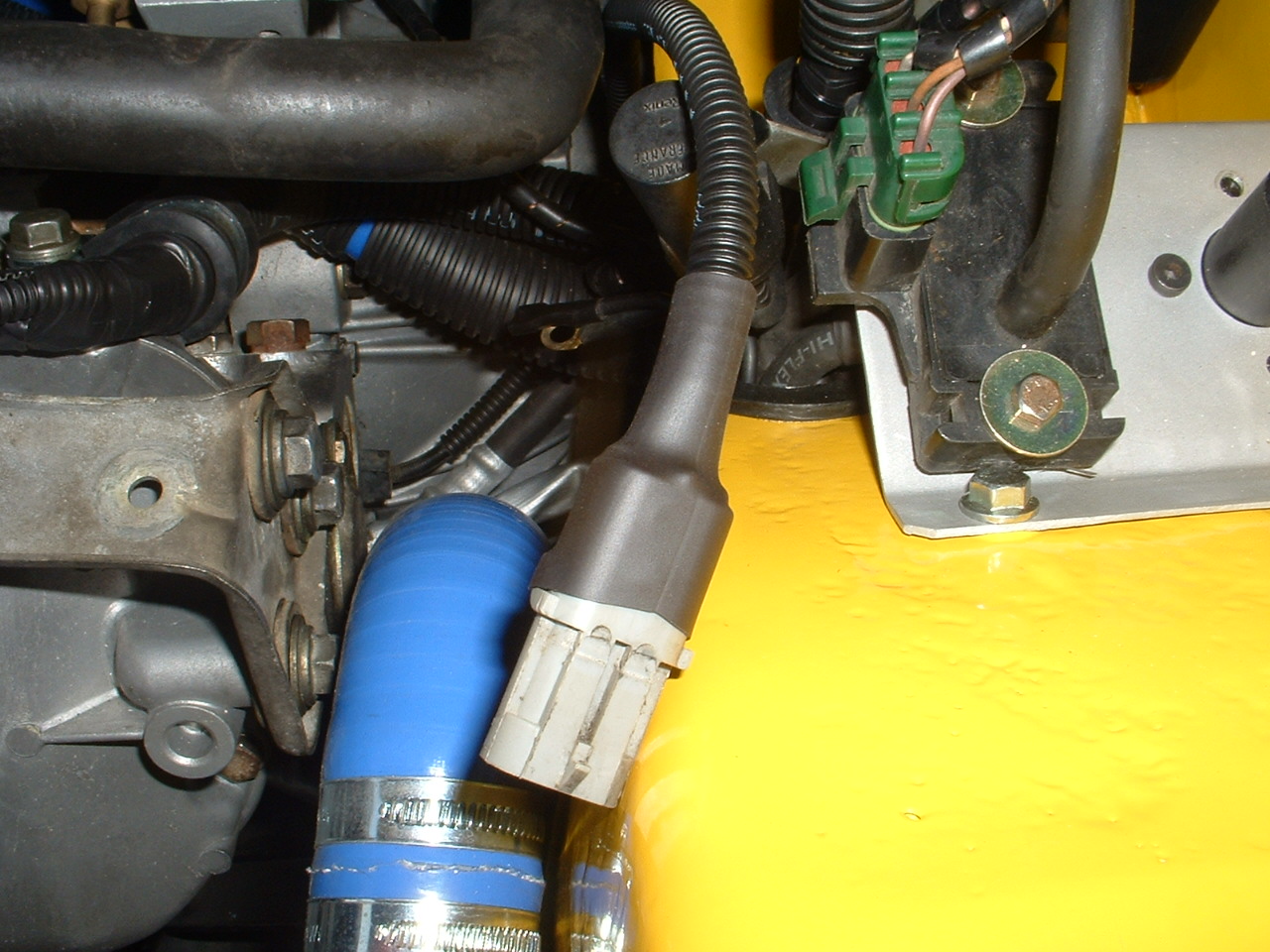

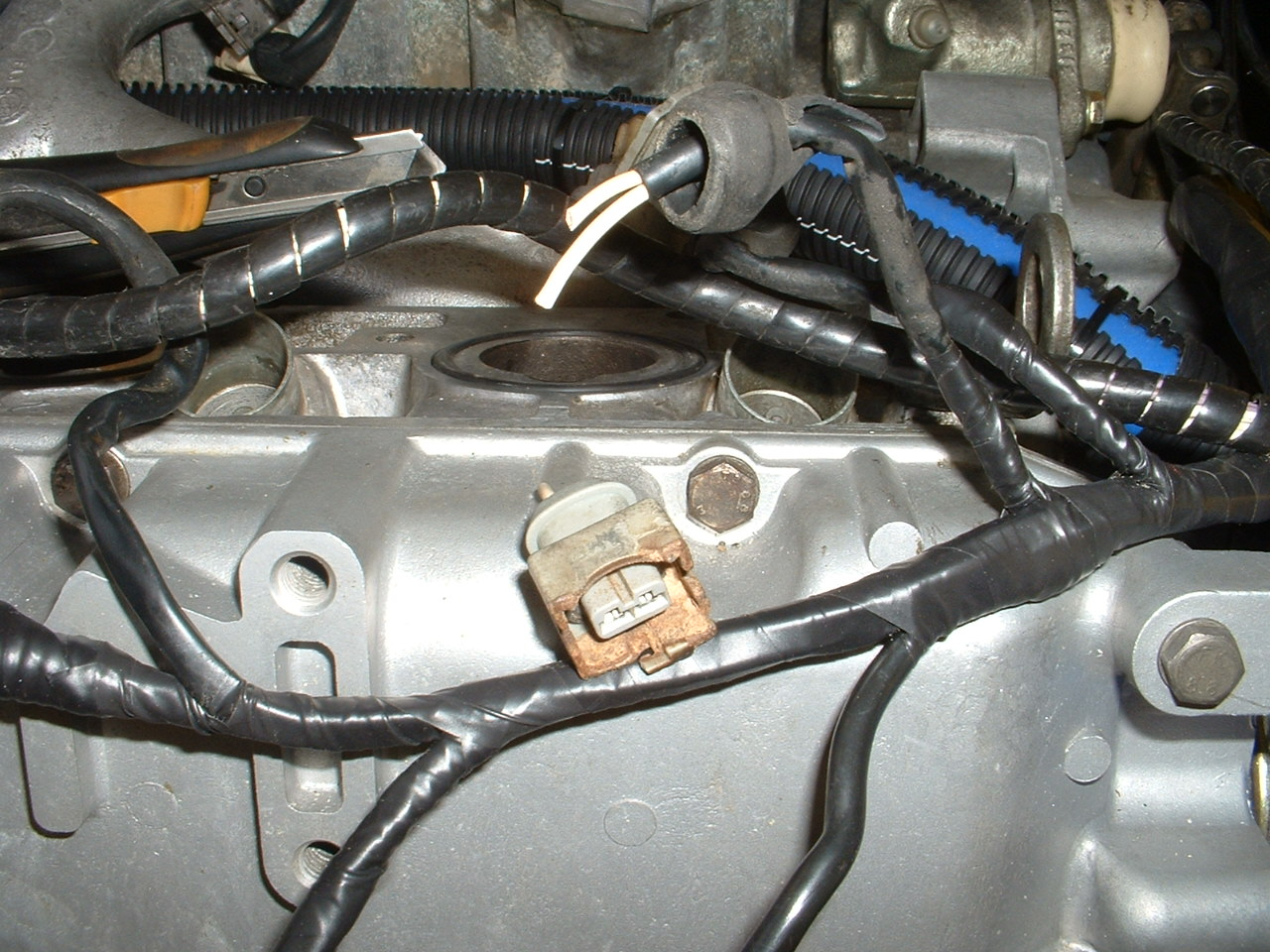

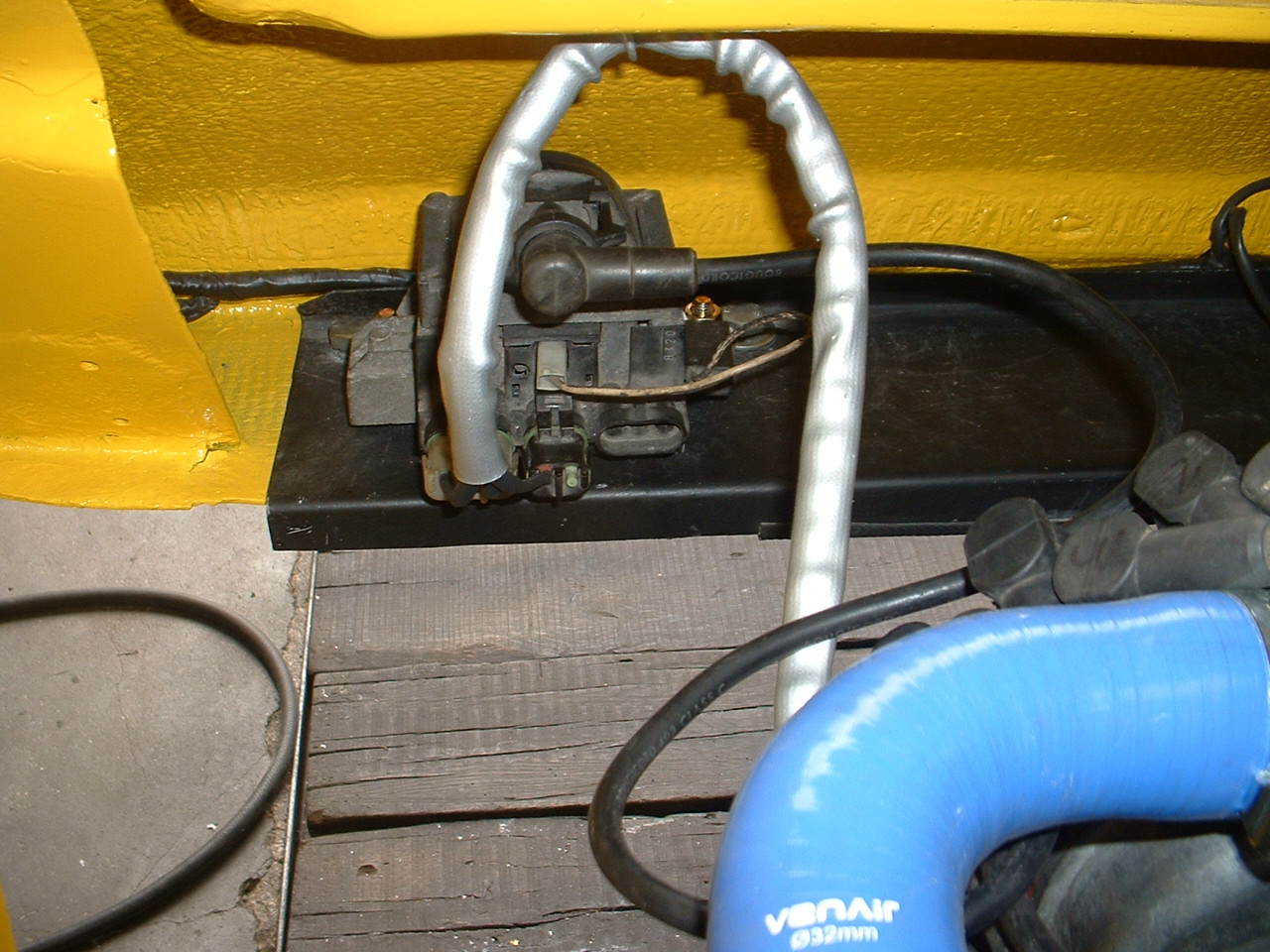

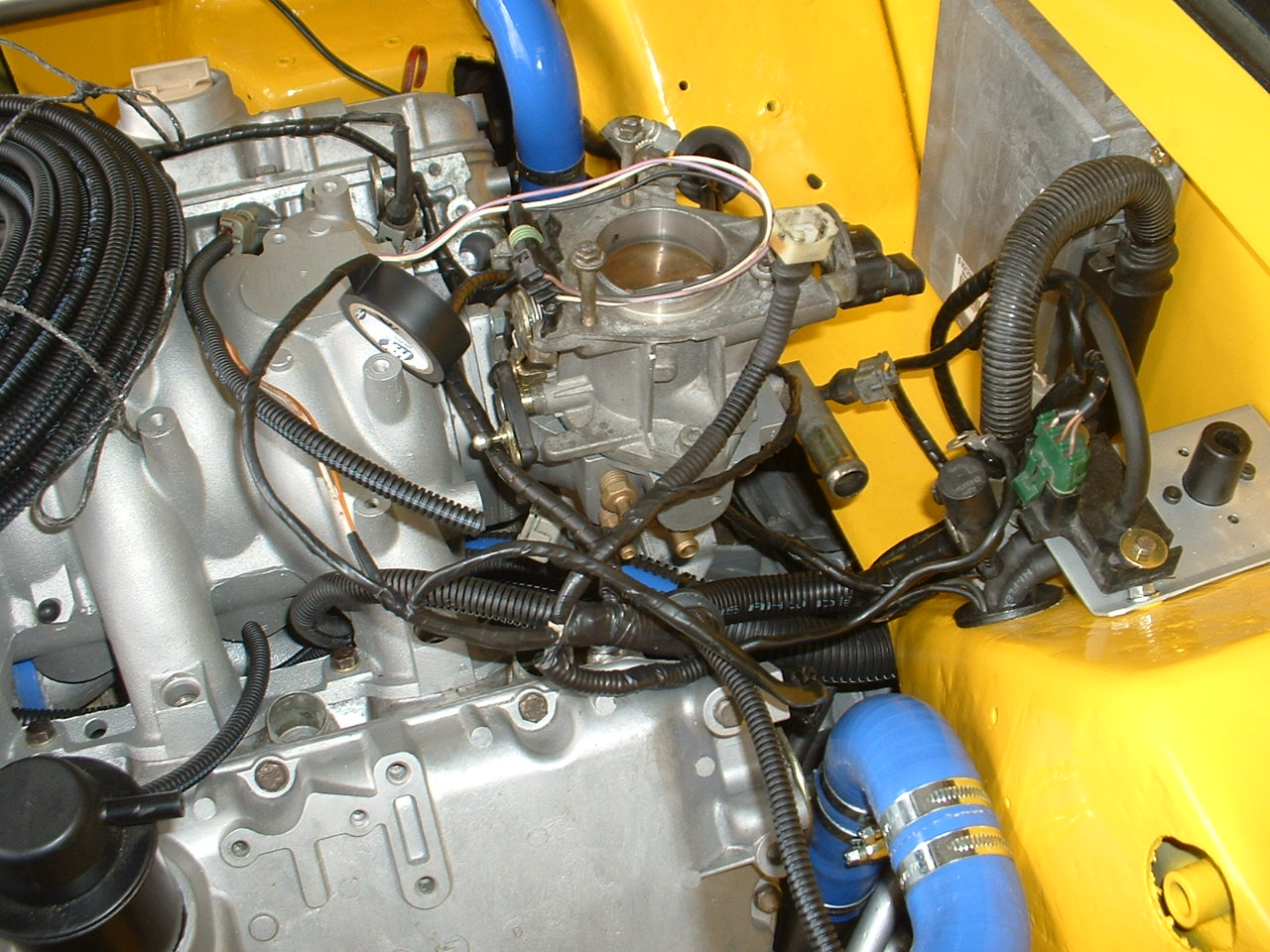

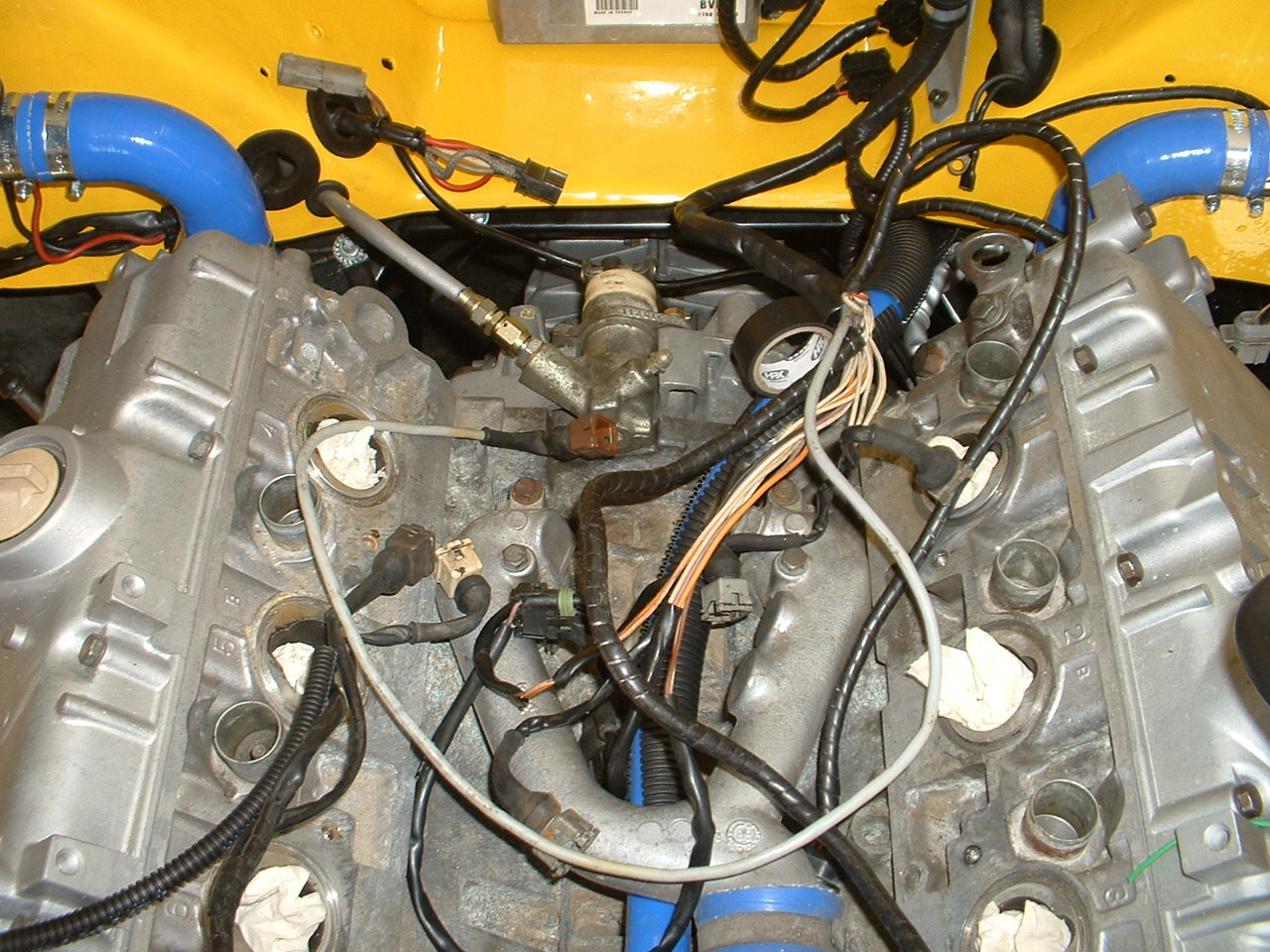

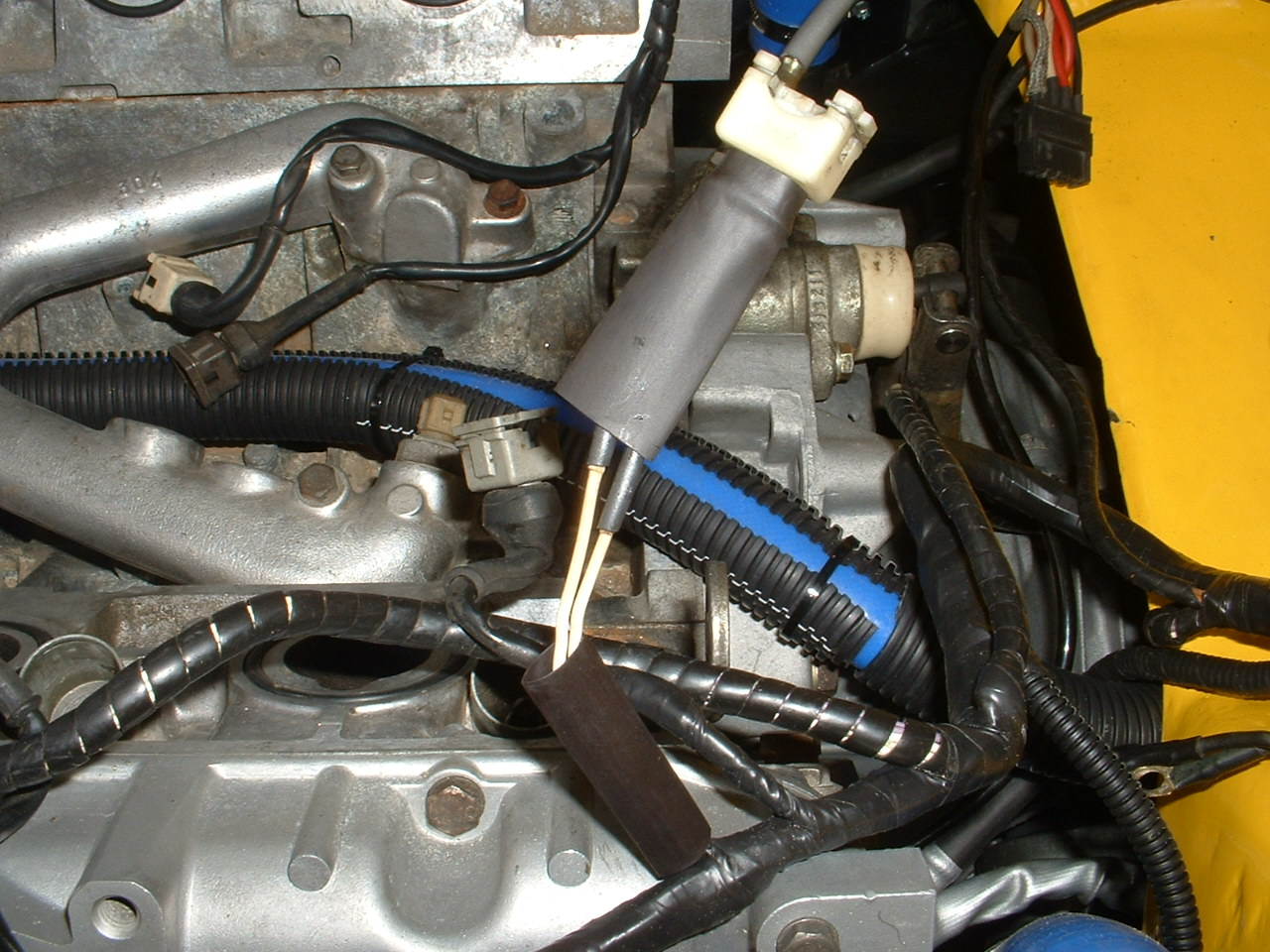

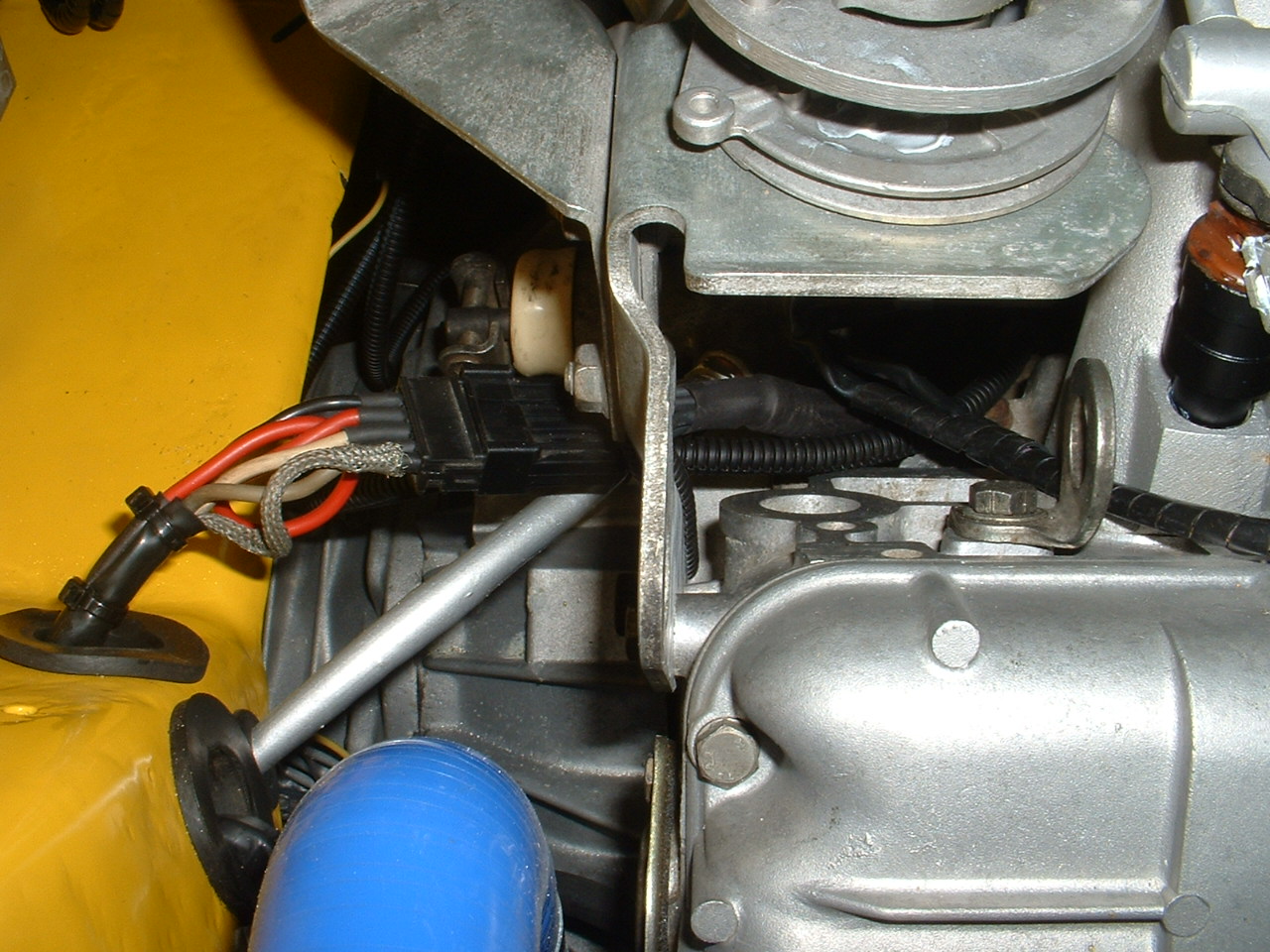

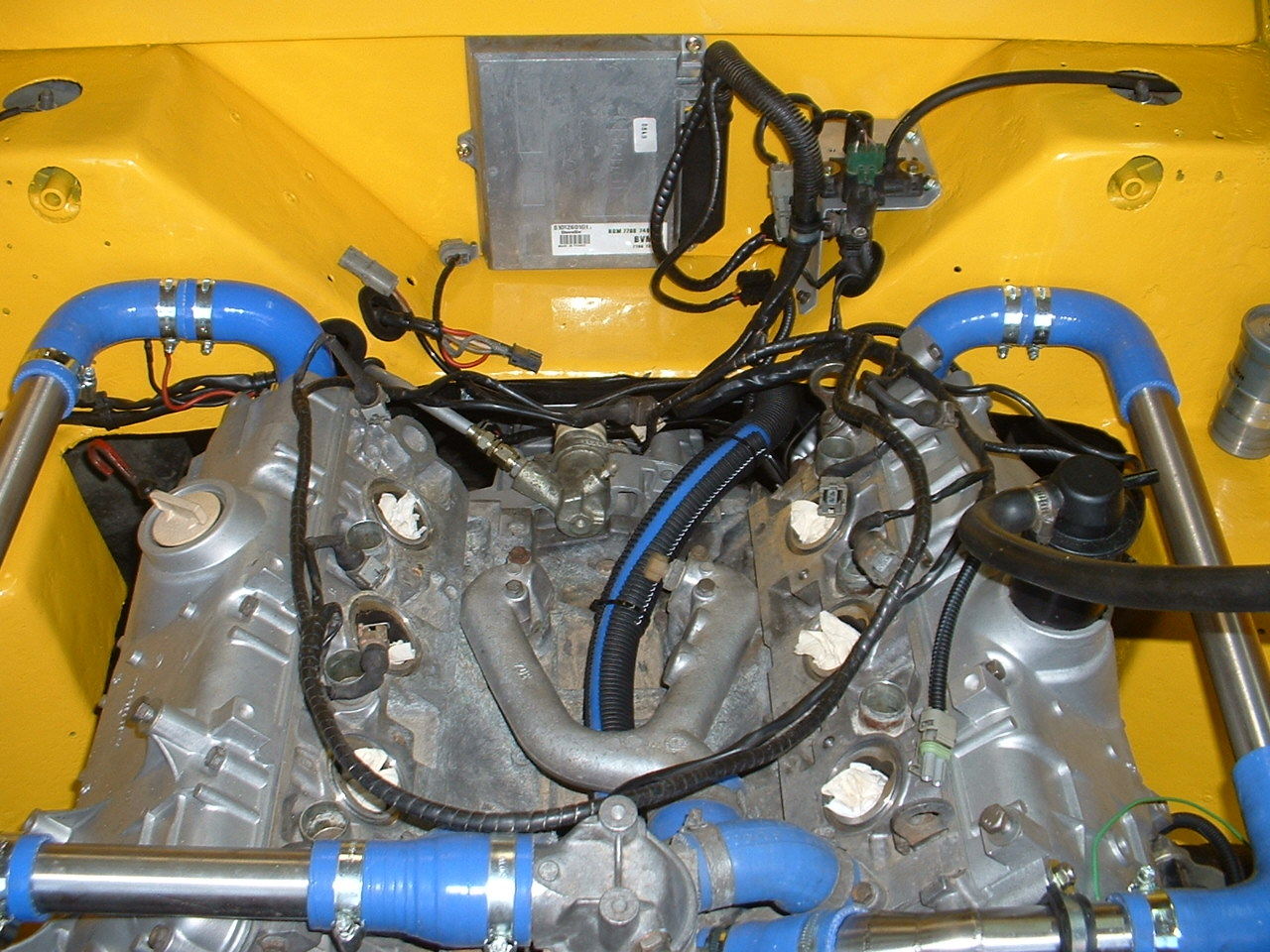

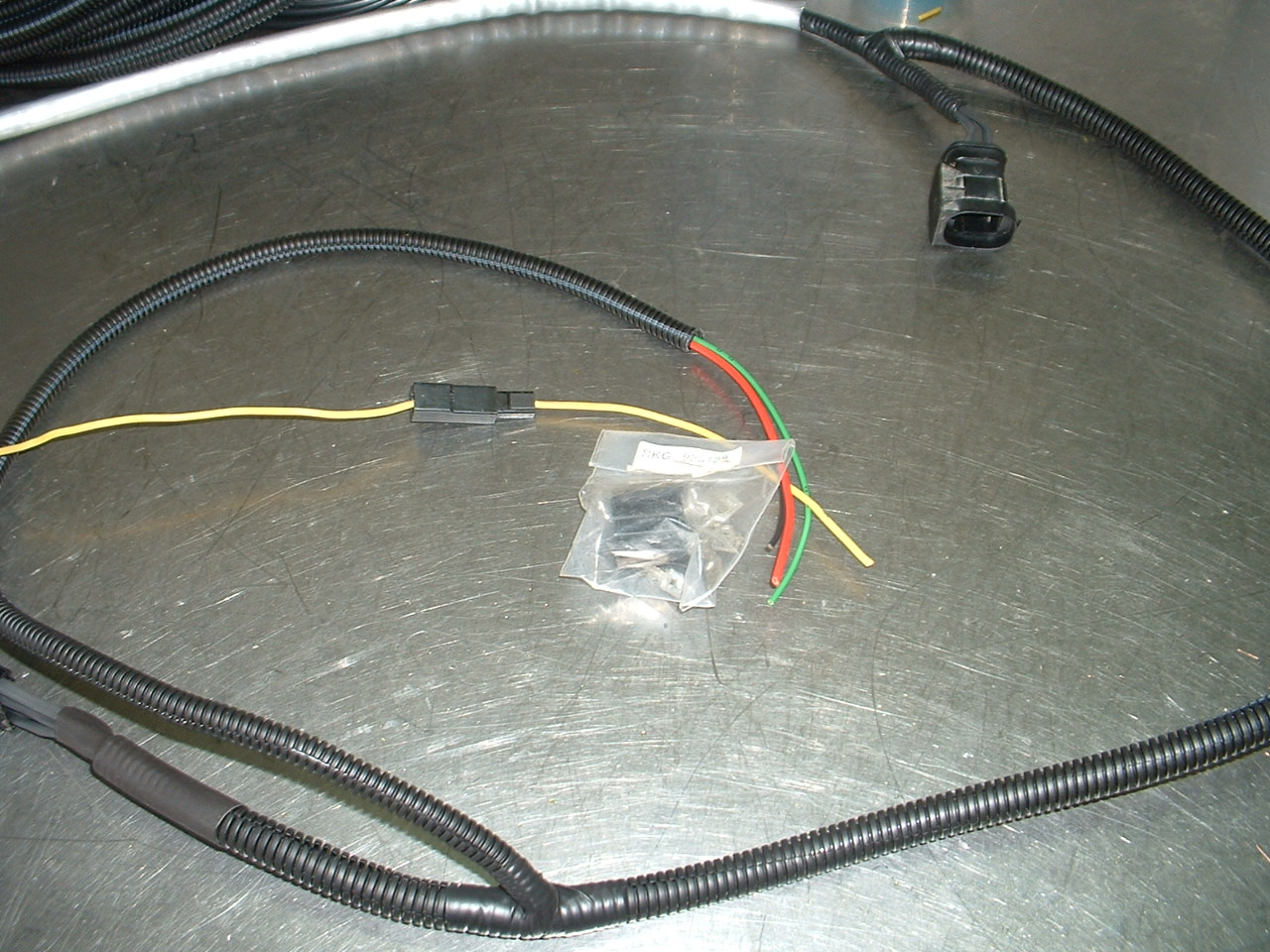

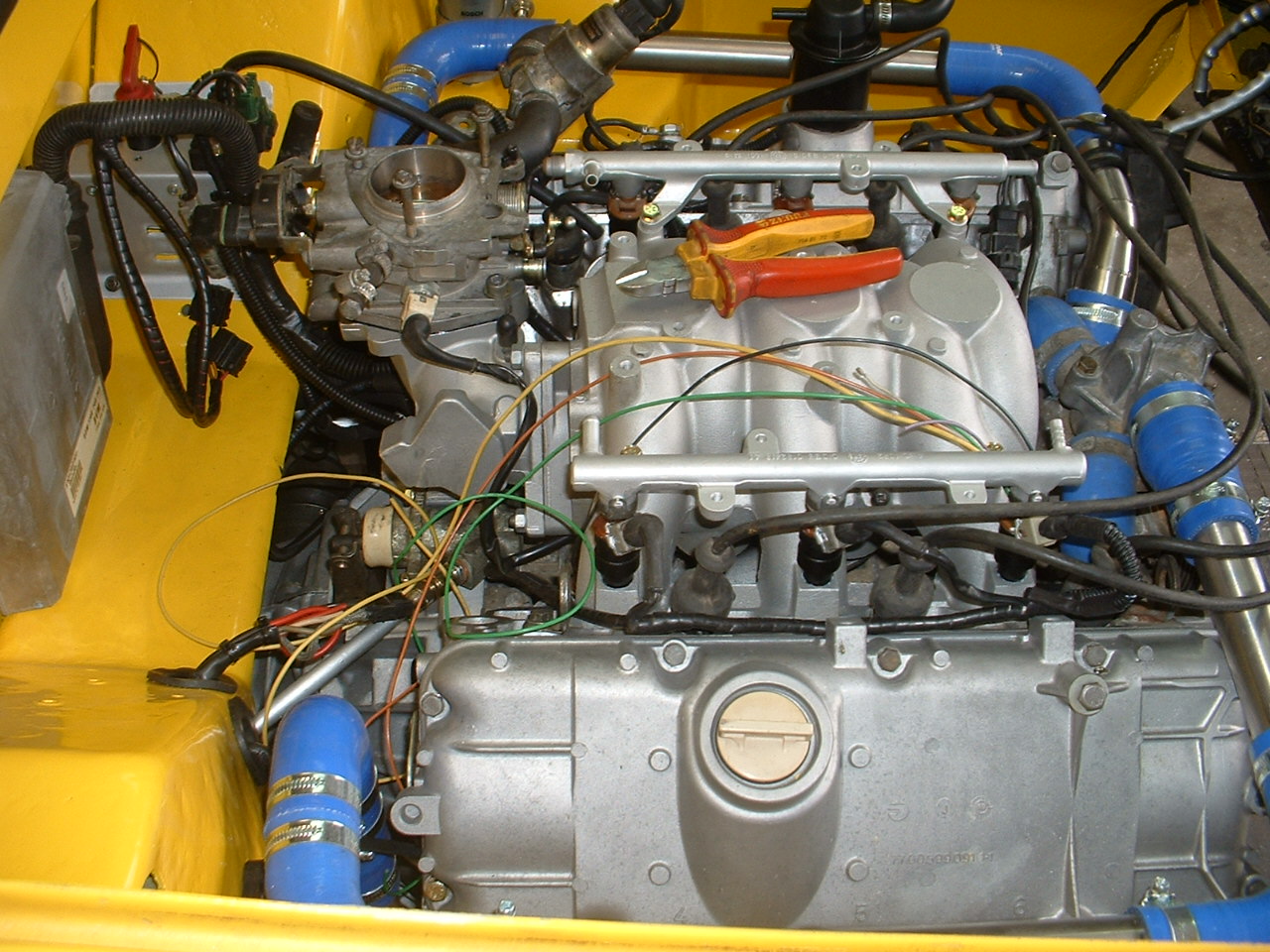

Adaptation du faisceau du calculateur.

faisceaux-calculateur-14.jpg faisceaux-calculateur-13.jpg faisceaux-calculateur-12.jpg faisceaux-calculateur-11.jpg faisceaux-calculateur-10.jpg faisceaux-calculateur-9.jpg faisceaux-calculateur-8.jpg faisceaux-calculateur-7.jpg faisceaux-calculateur-6.jpg faisceaux-calculateur-5.jpg faisceaux-calculateur-4.jpg faisceaux-calculateur-1.jpg dscf0012-1.jpg dscf0011-1.jpg dscf0010-1.jpg dscf0009-1.jpg dscf0008-1.jpg dscf0006-1.jpg dscf0005-1.jpg dscf0004.jpg dscf0003.jpg dscf0002.jpg circuit-faisceaux-calculateur-7.jpg

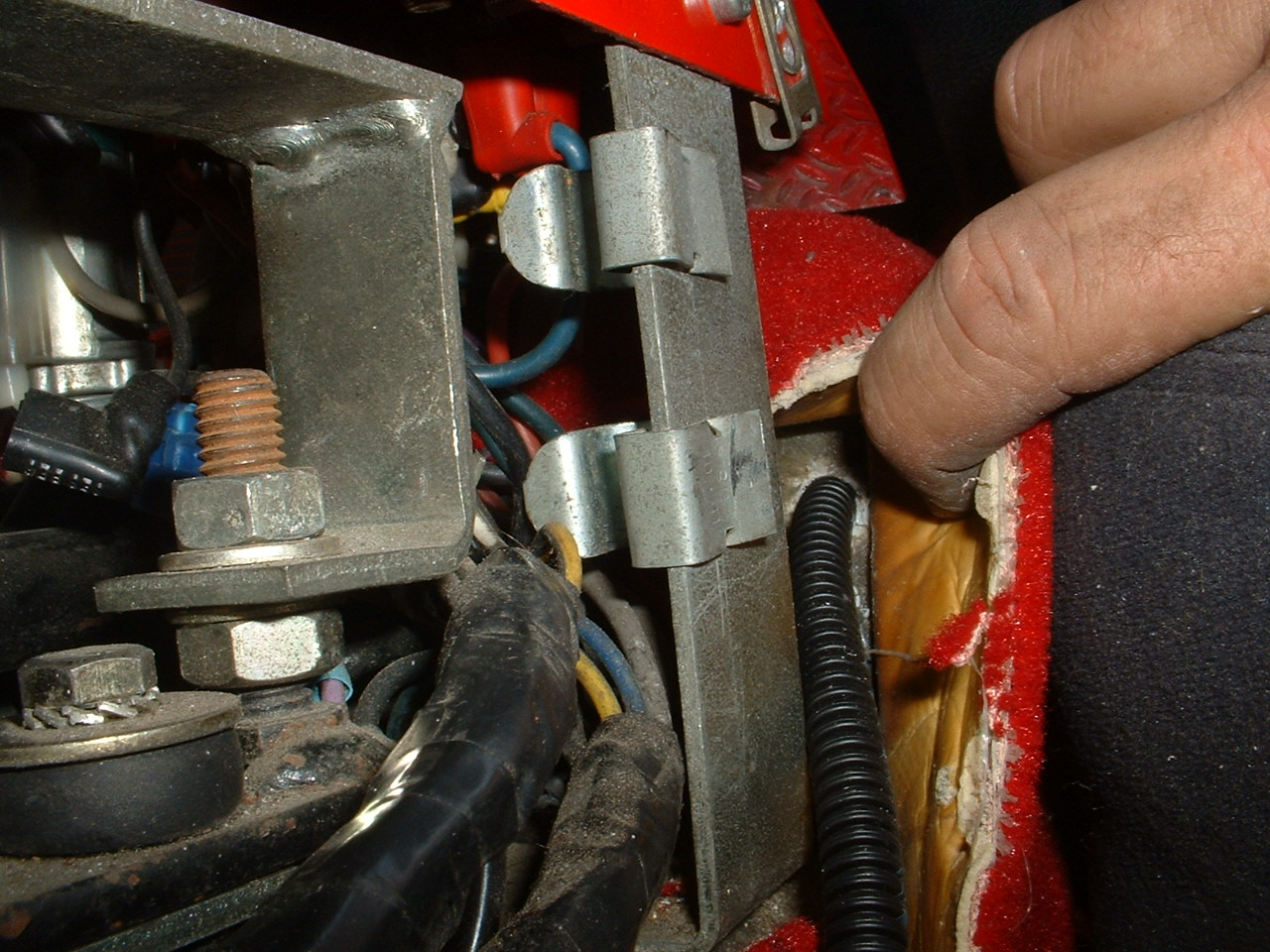

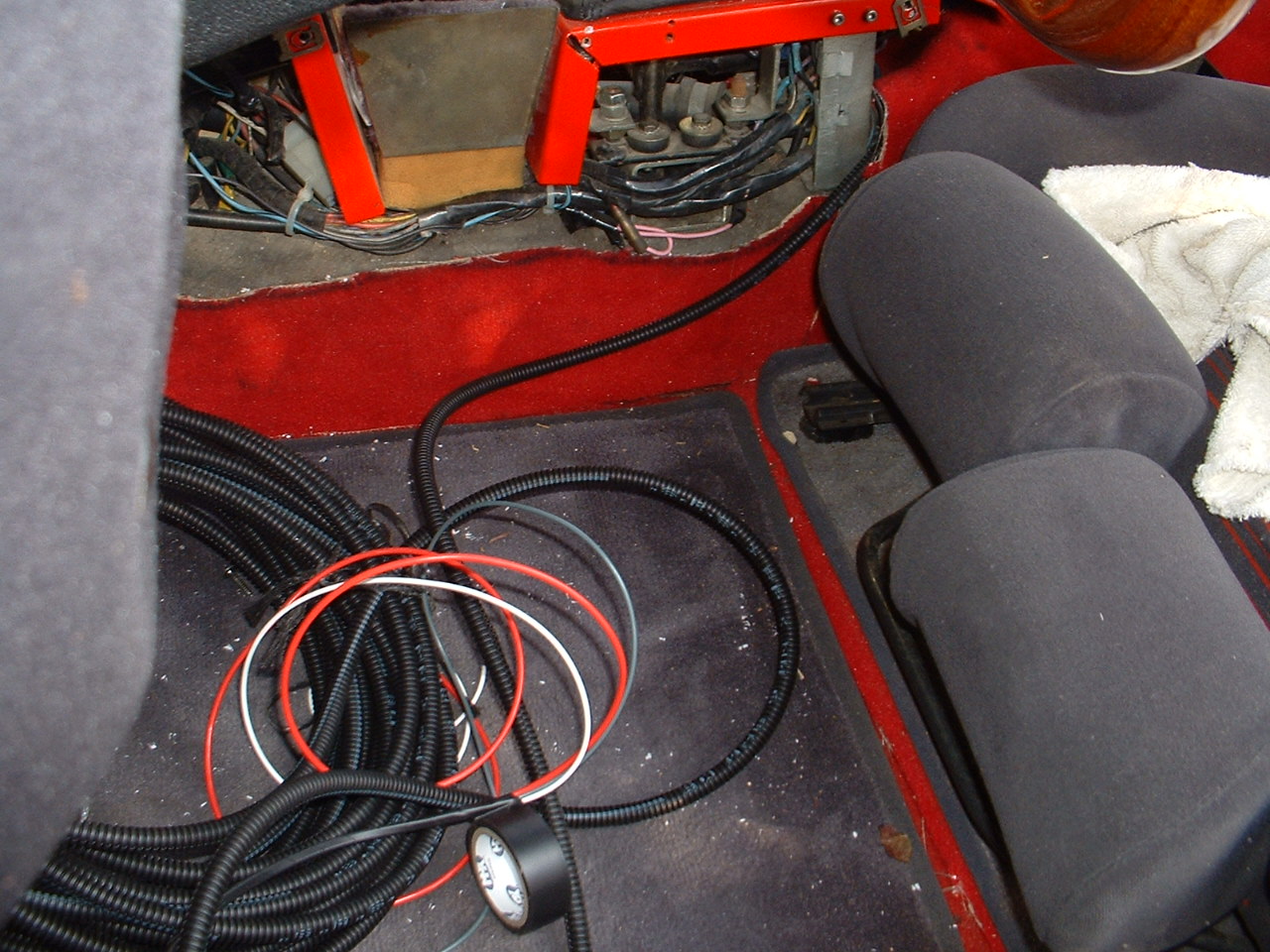

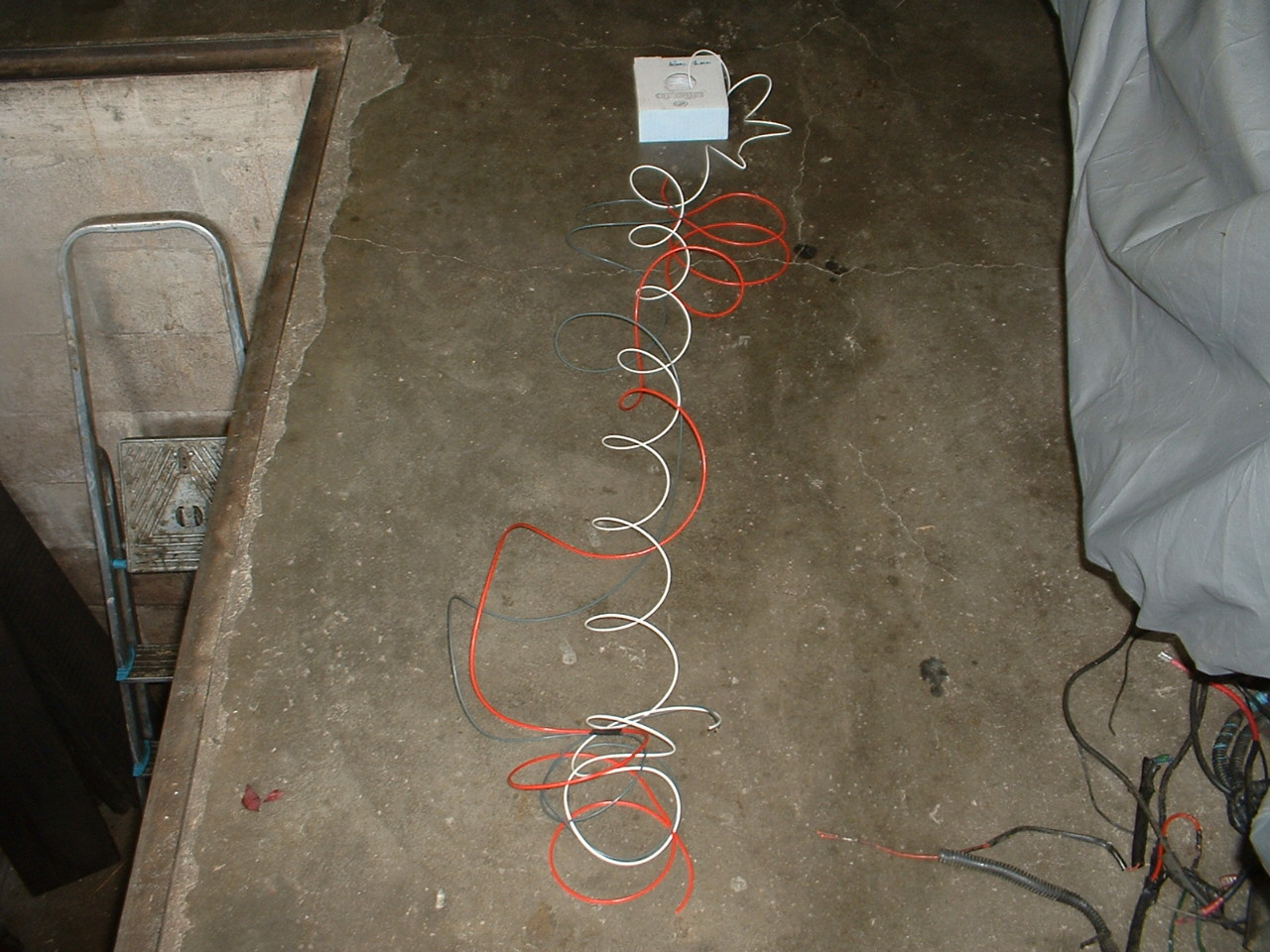

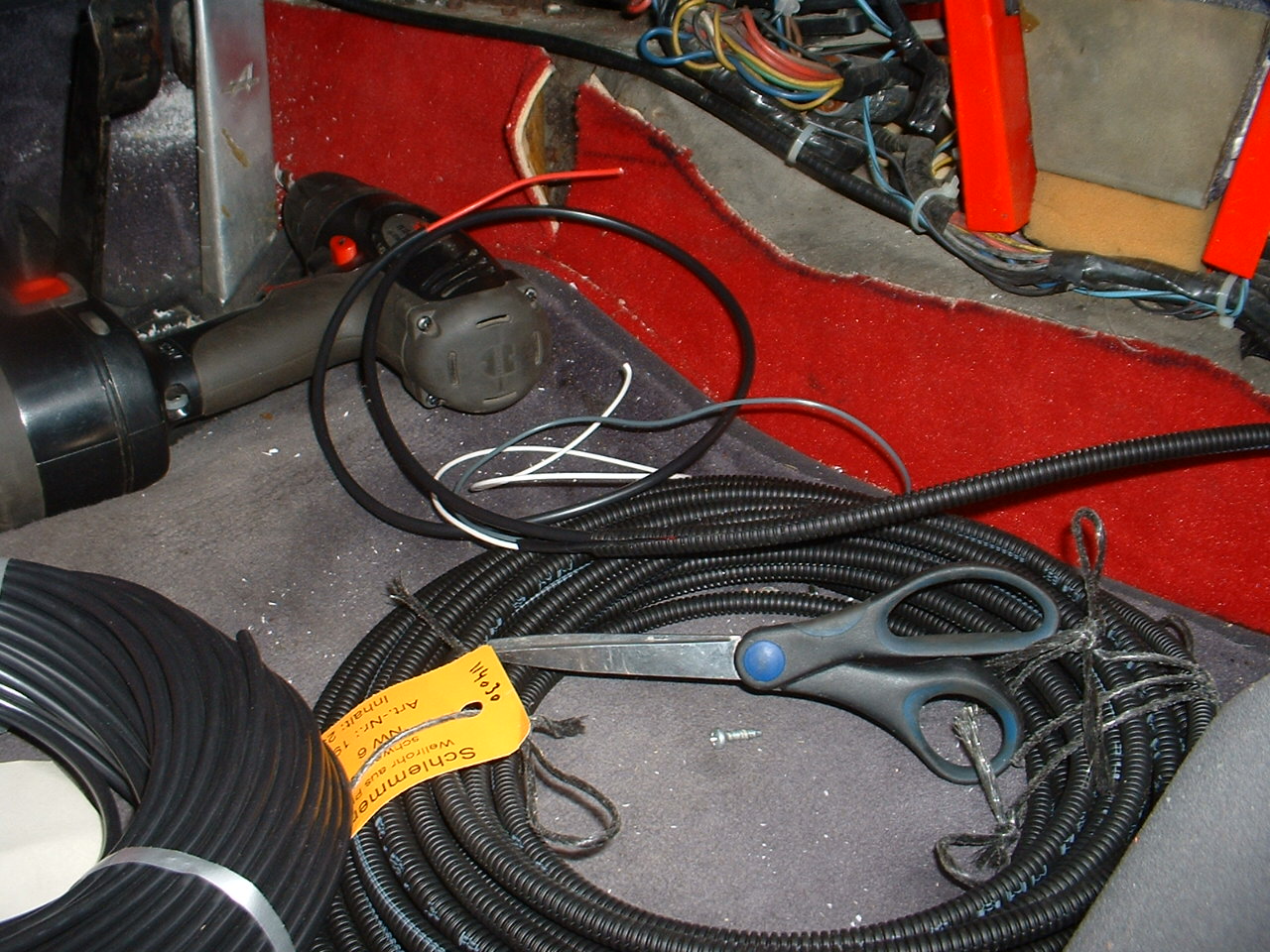

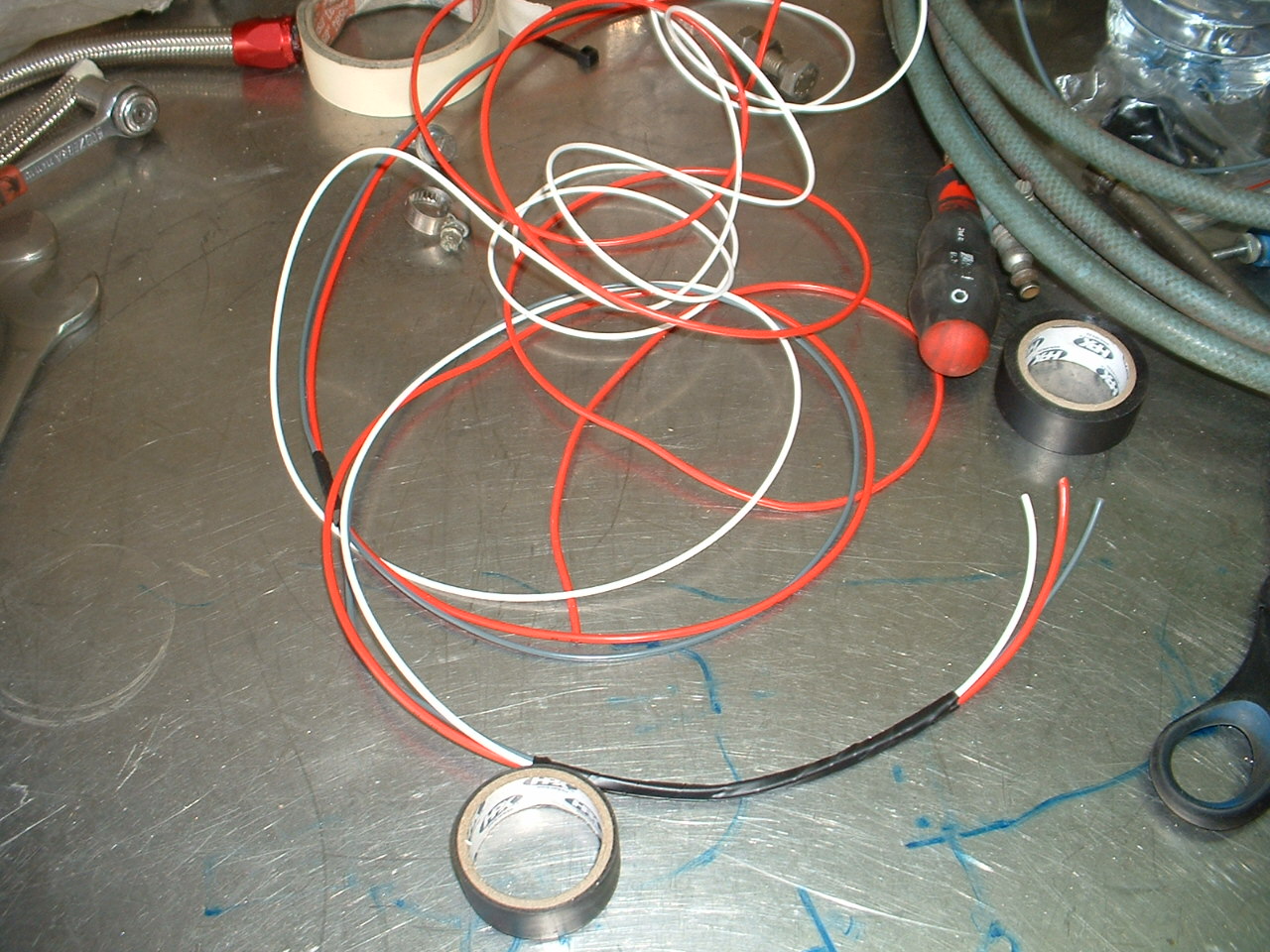

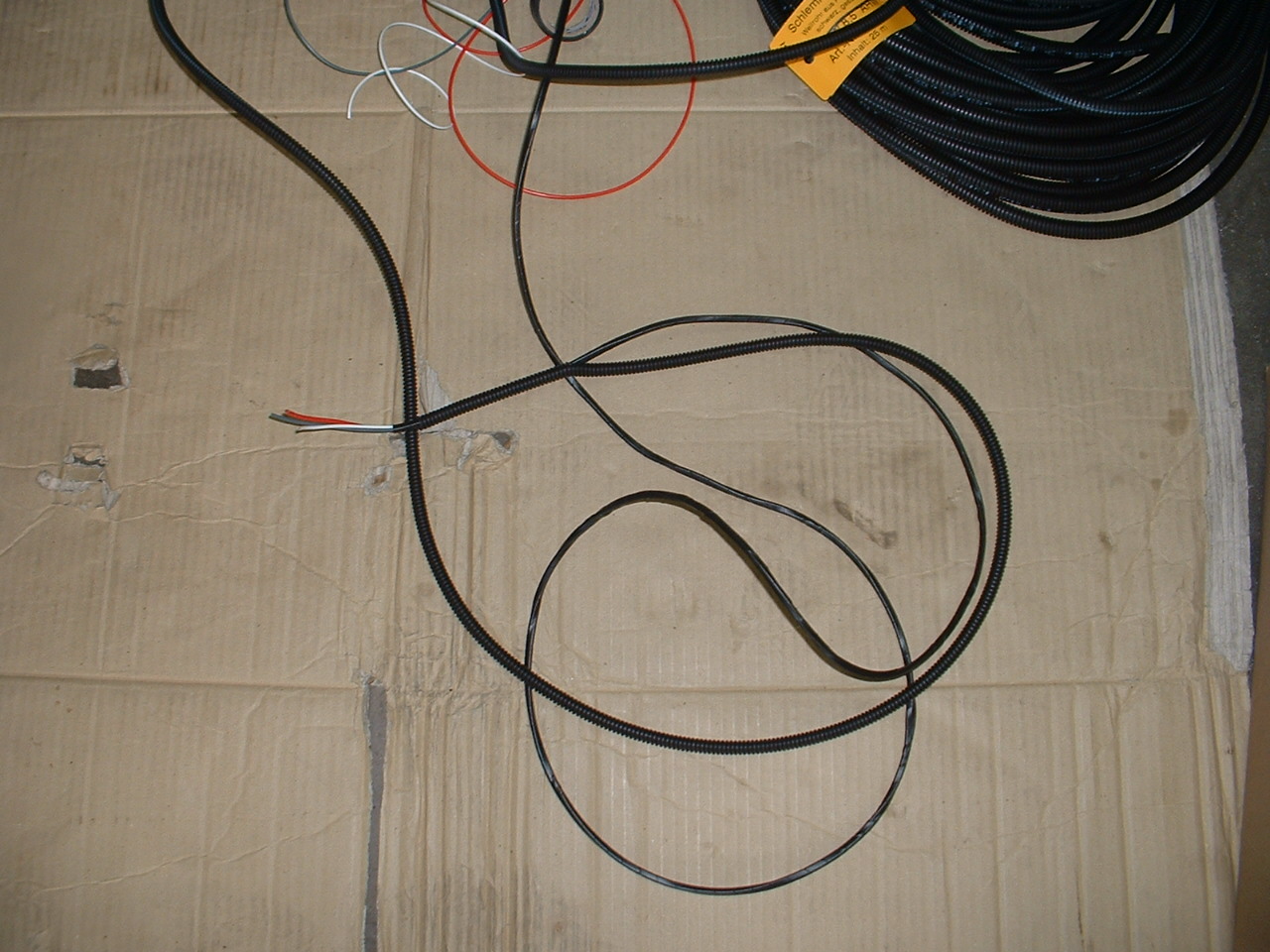

Réalisation du faisceau de pompe à essence.

faisceau-pompe-a-essence-2.jpg faisceau-pompe-a-essence-3.jpg faisceau-pompe-a-essence.jpg faisceau-pompe-a-essence-6.jpg faisceau-pompe-a-essence-5.jpg faisceau-pompe-a-essence-4.jpg

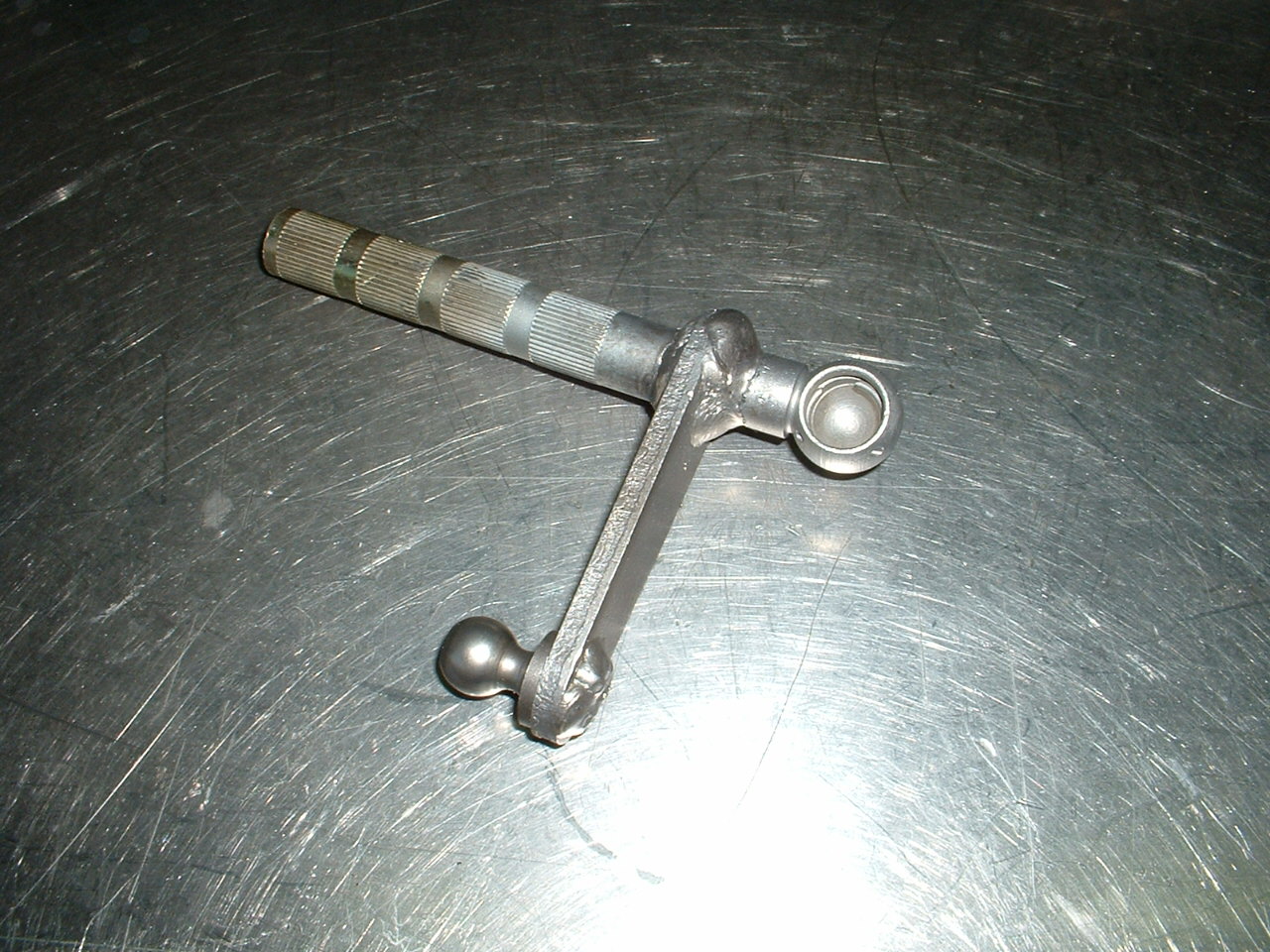

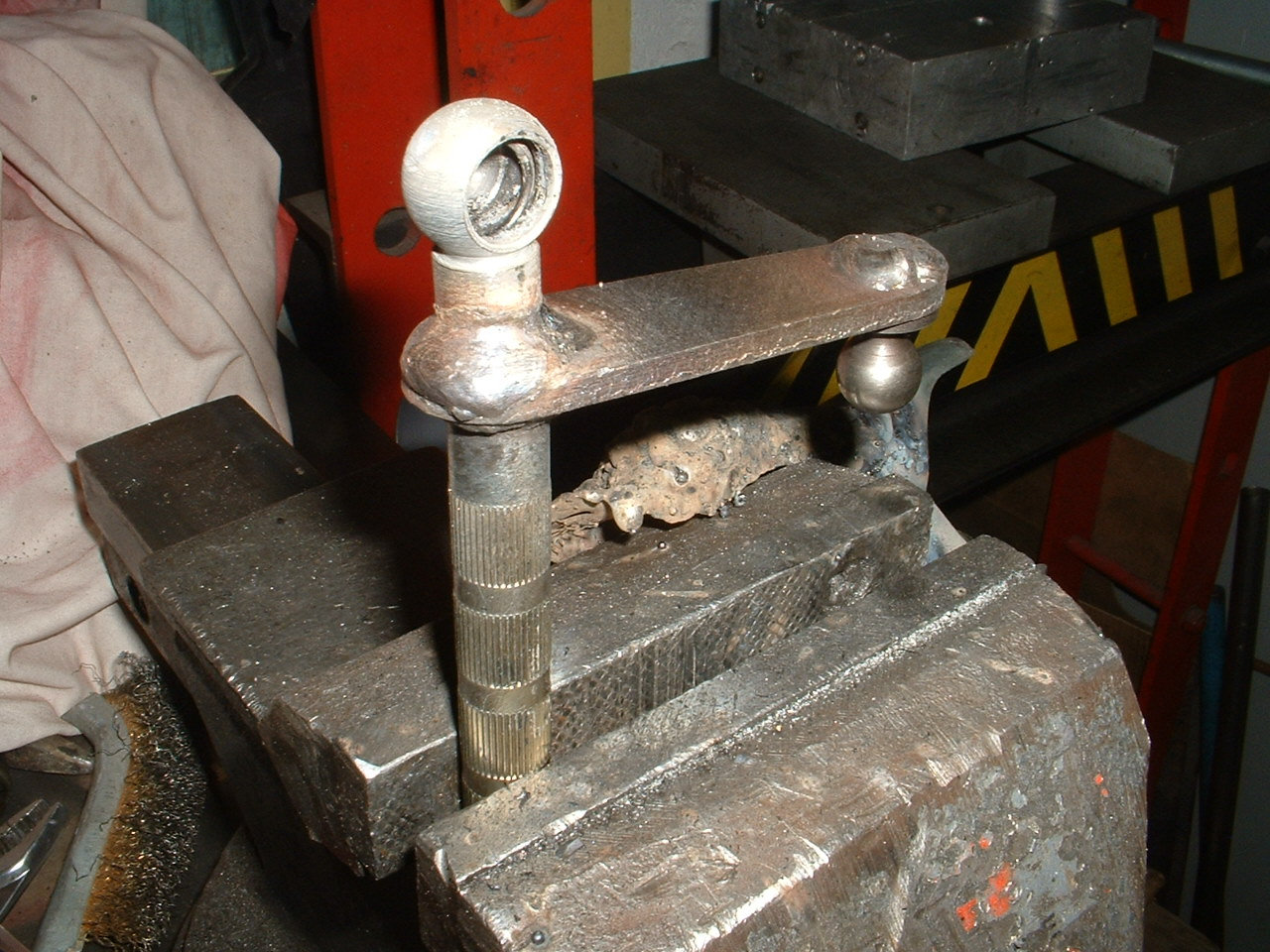

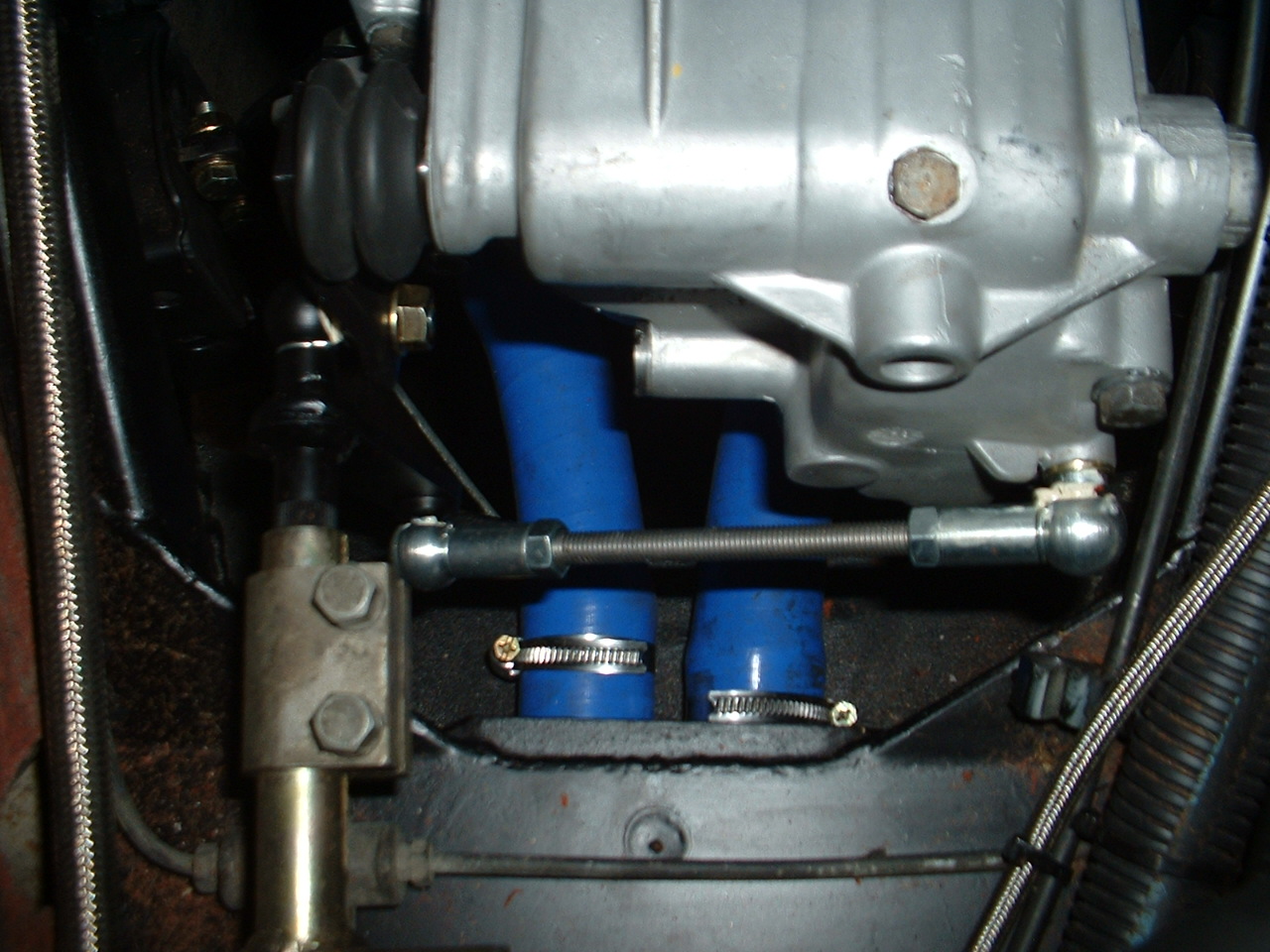

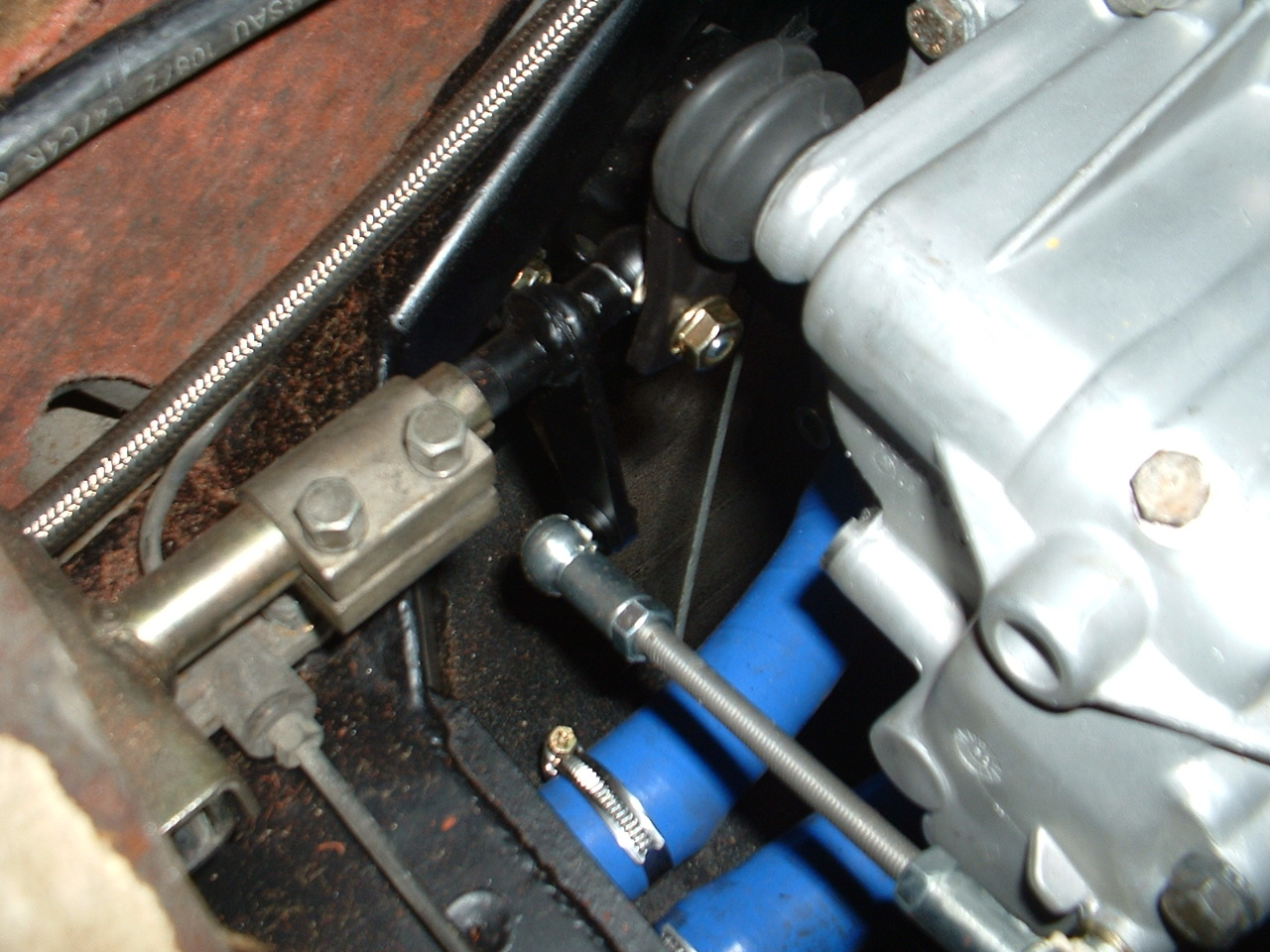

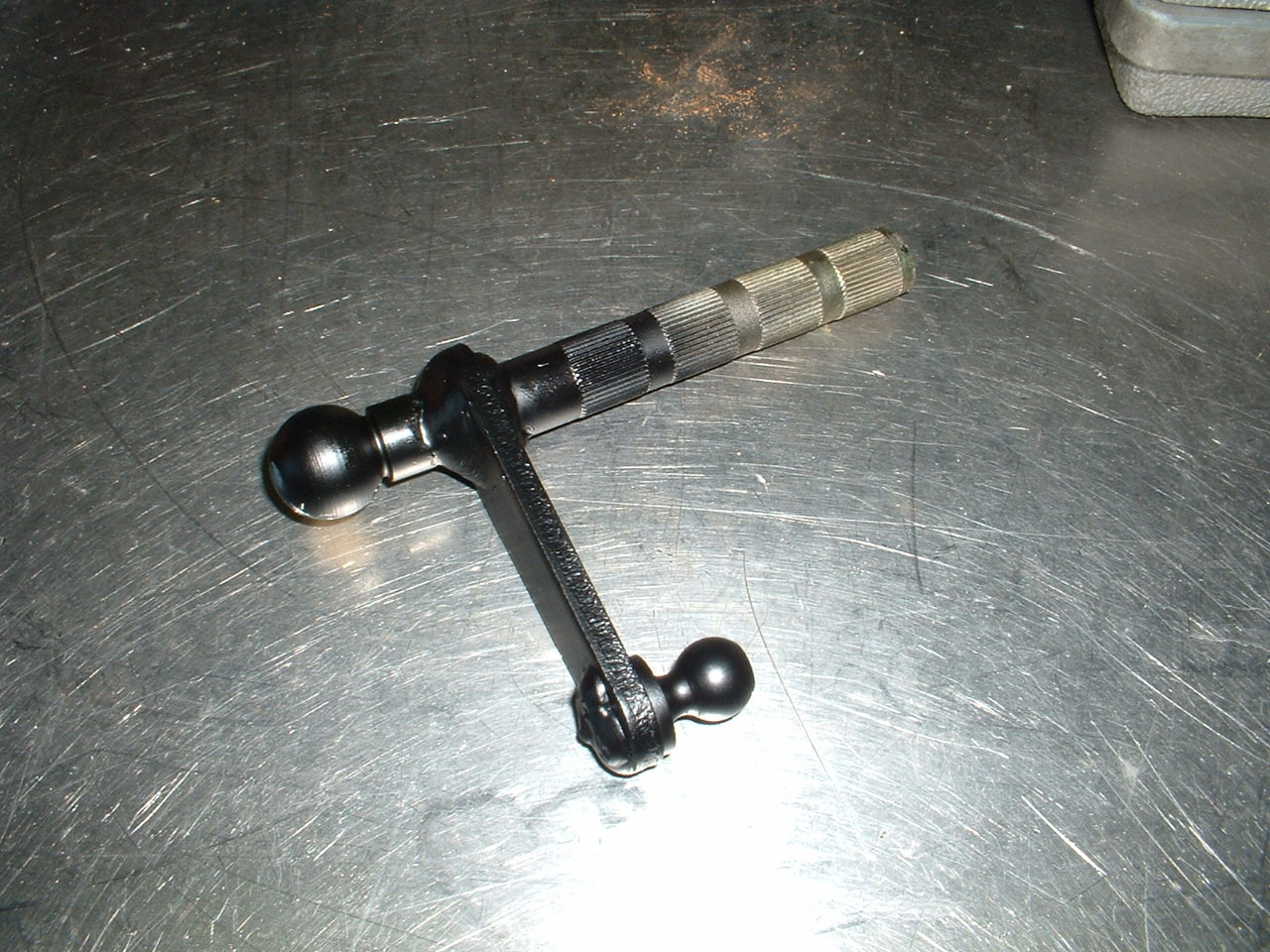

Confection d'un selecteur de boite avec des rotules d'angle. Gain de précision dans le passage des vitesses.

selecteur-boite-2.jpg selecteur-boite-3.jpg selecteur-boite-4.jpg selecteur-boite-5.jpg selecteur-boite-1.jpg

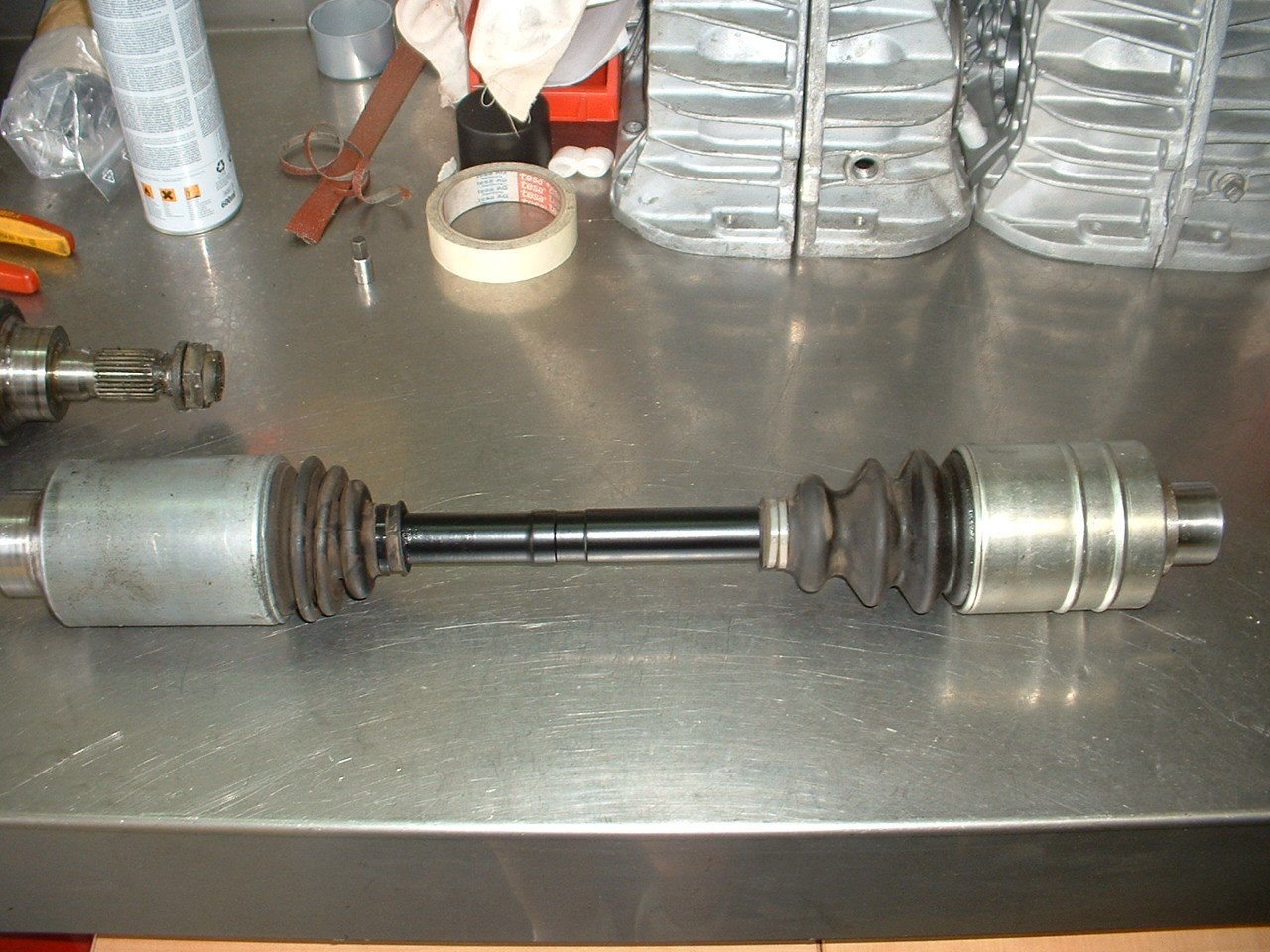

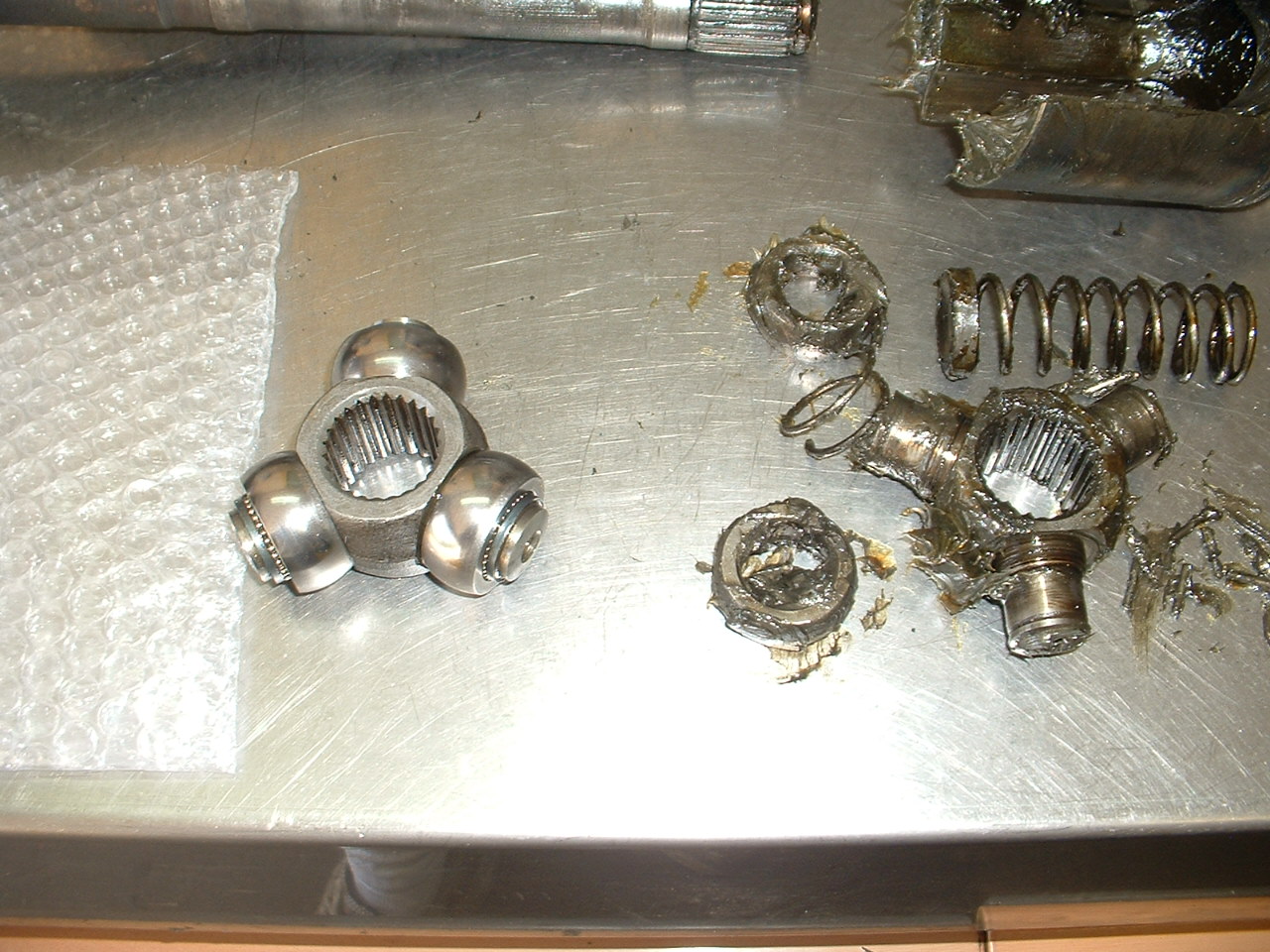

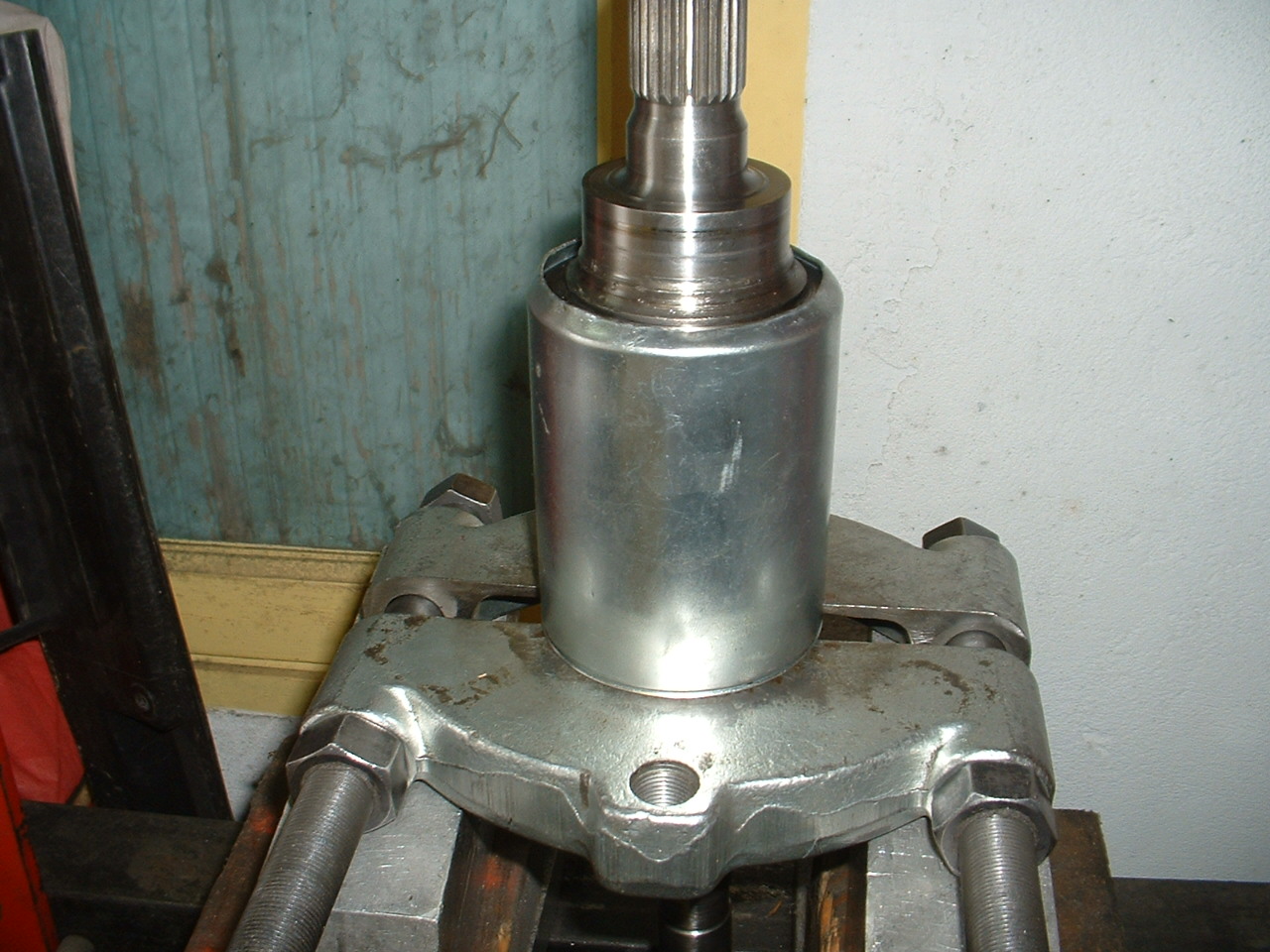

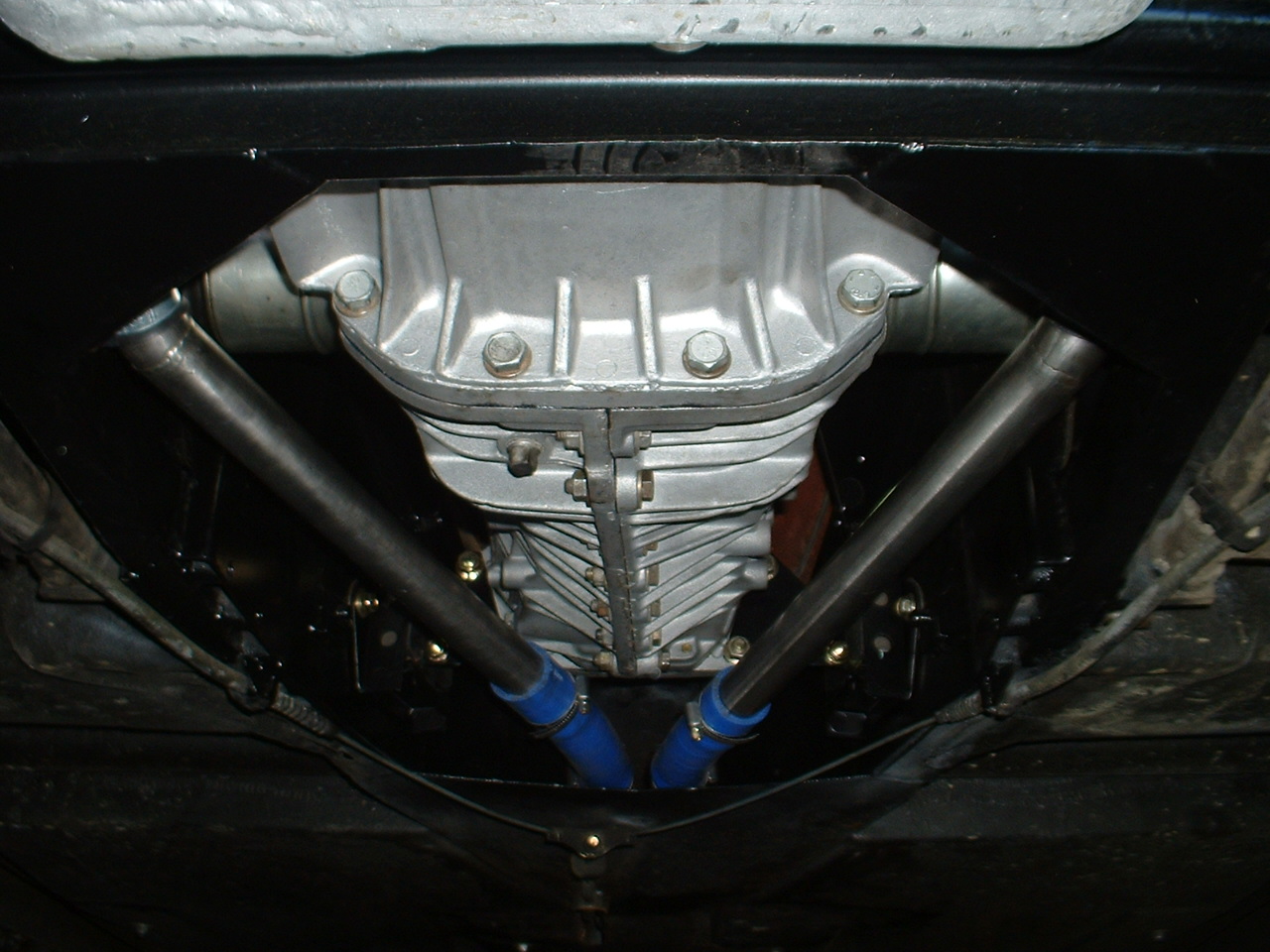

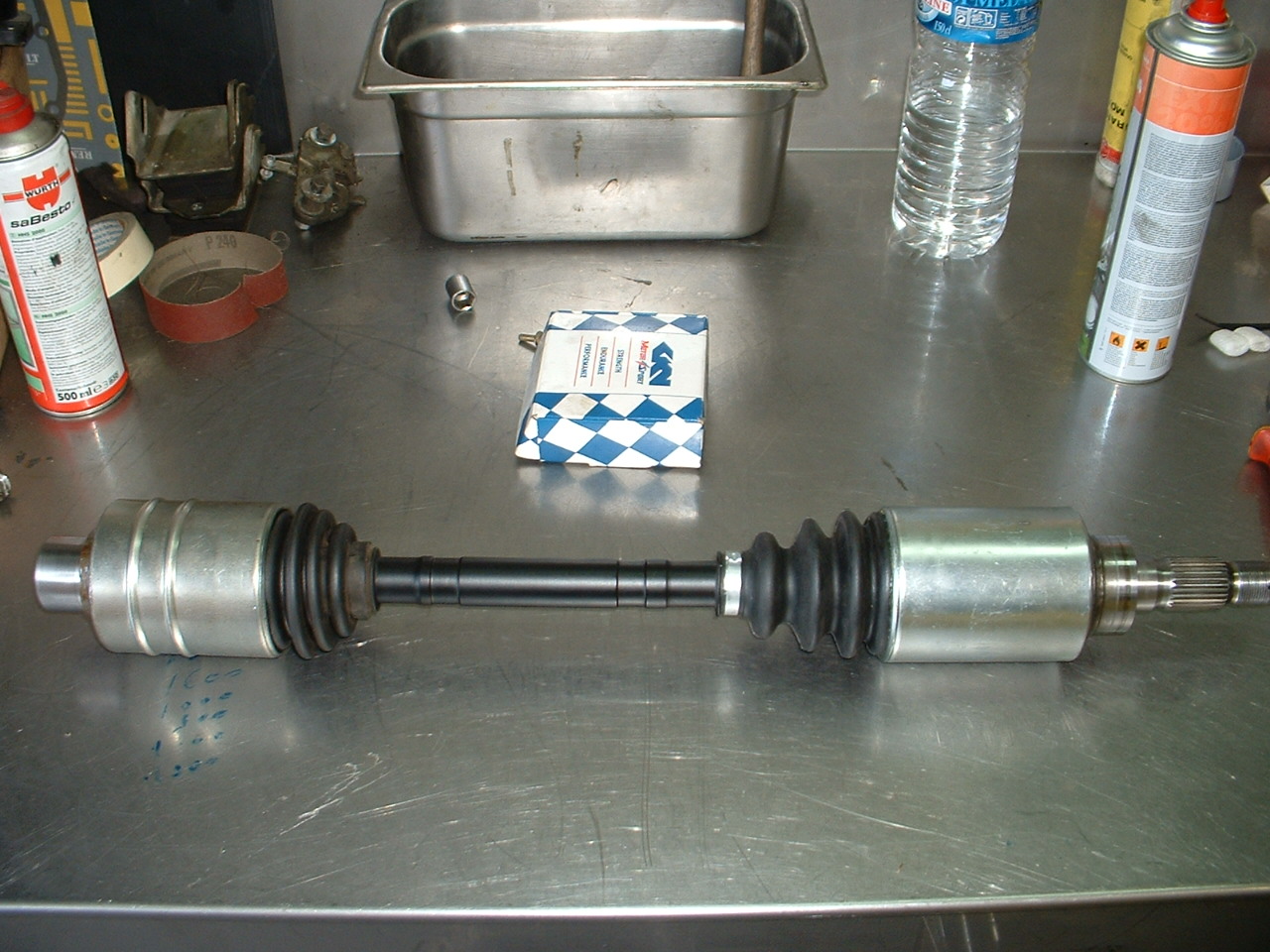

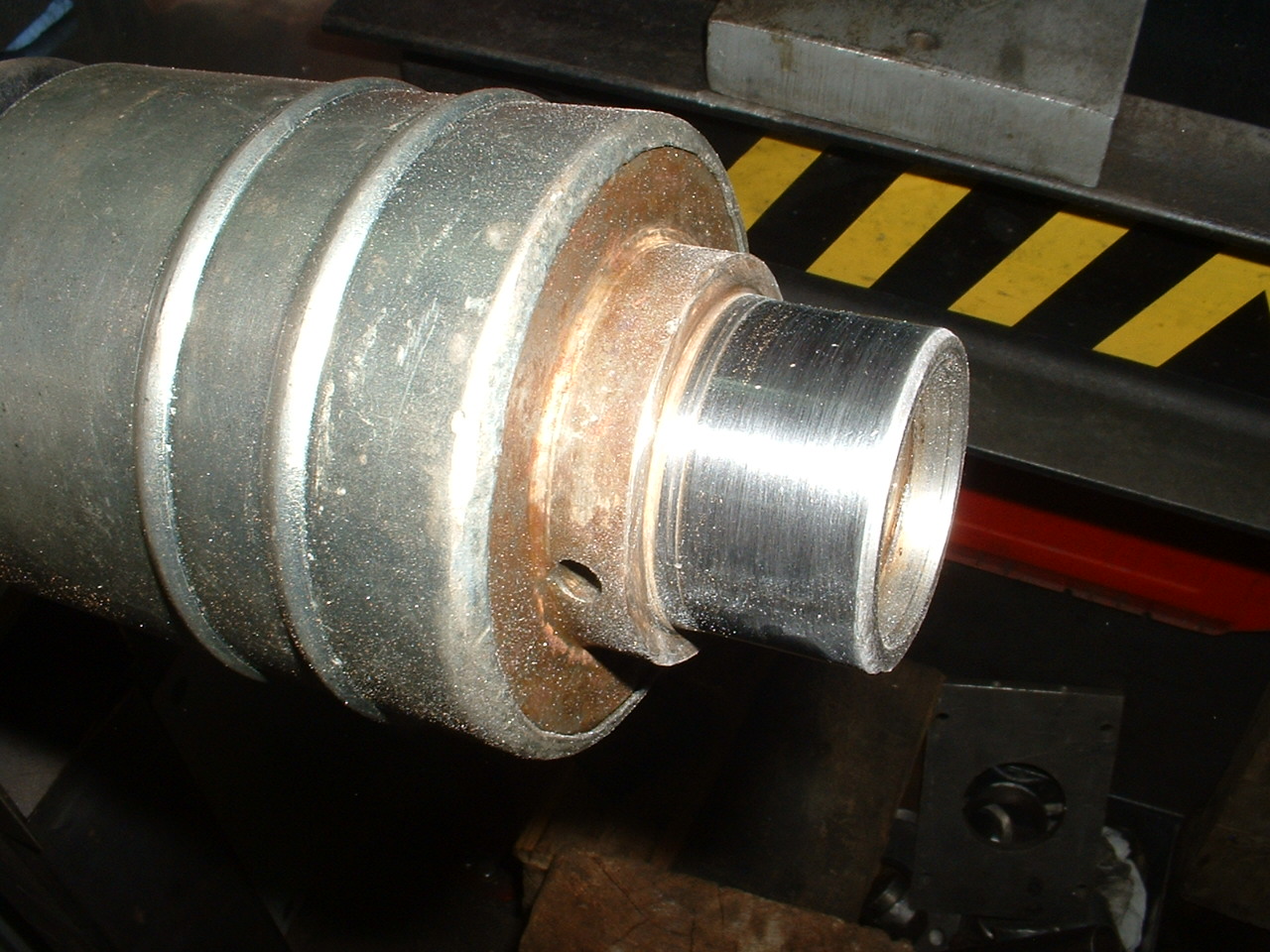

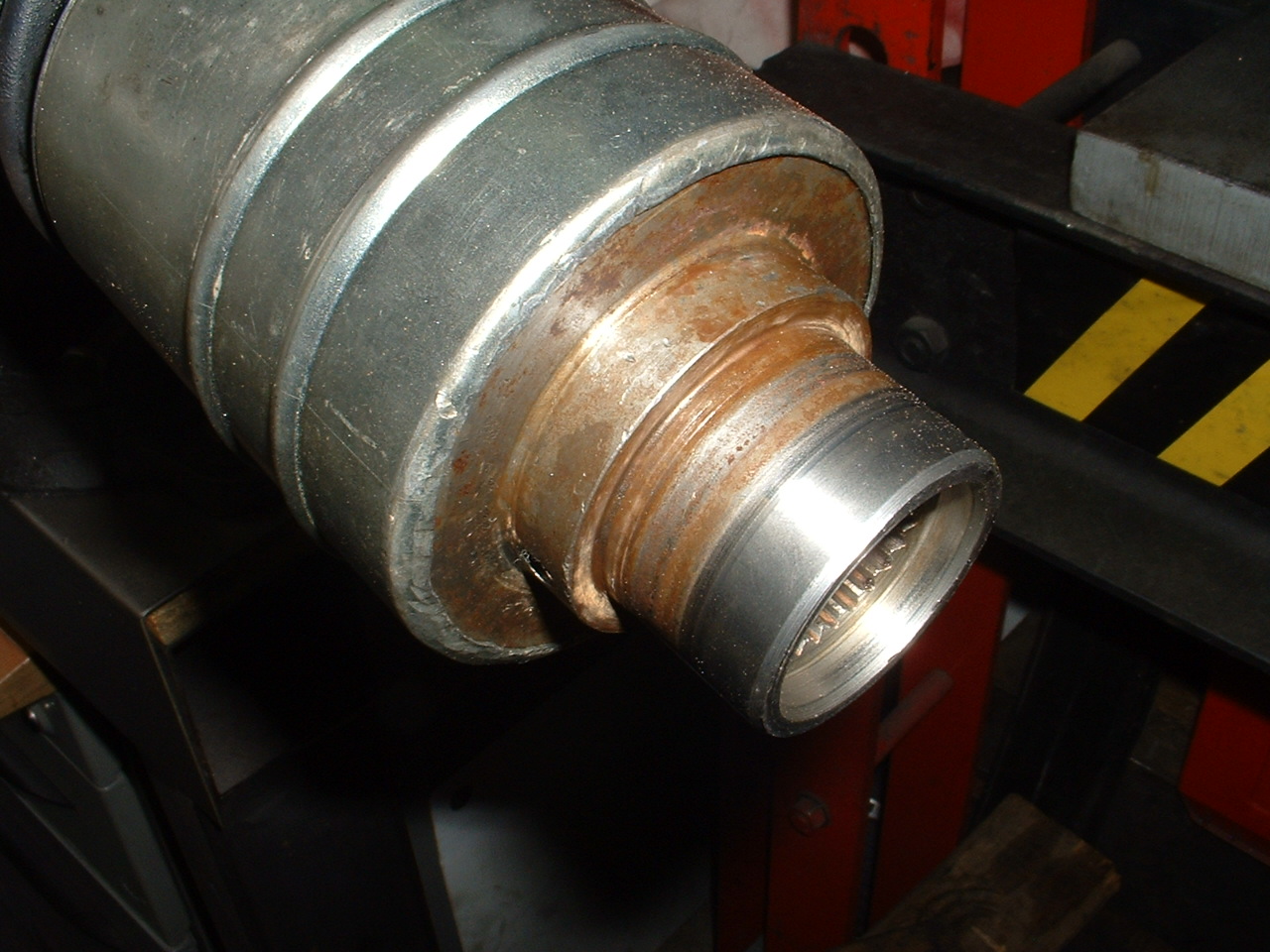

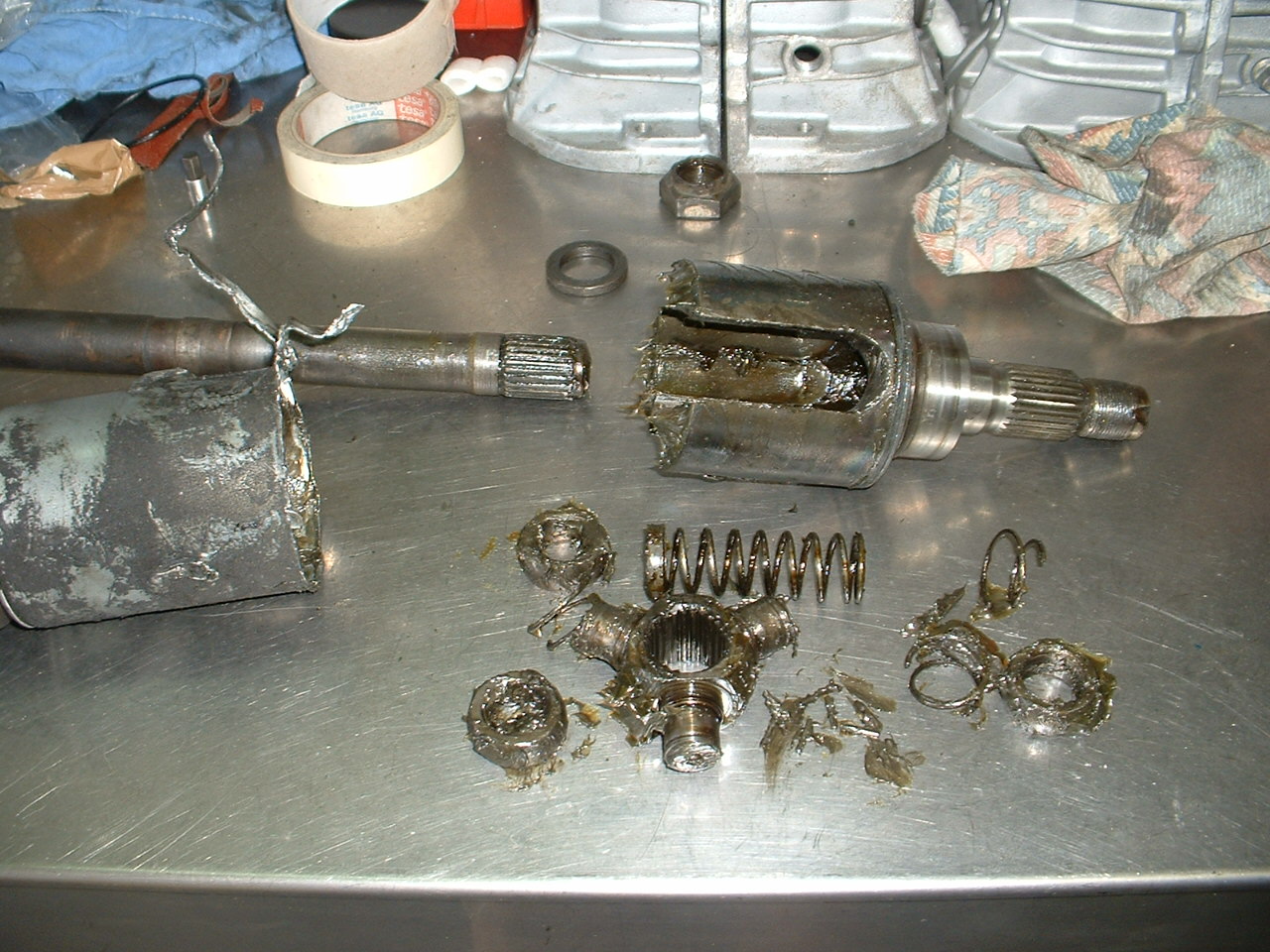

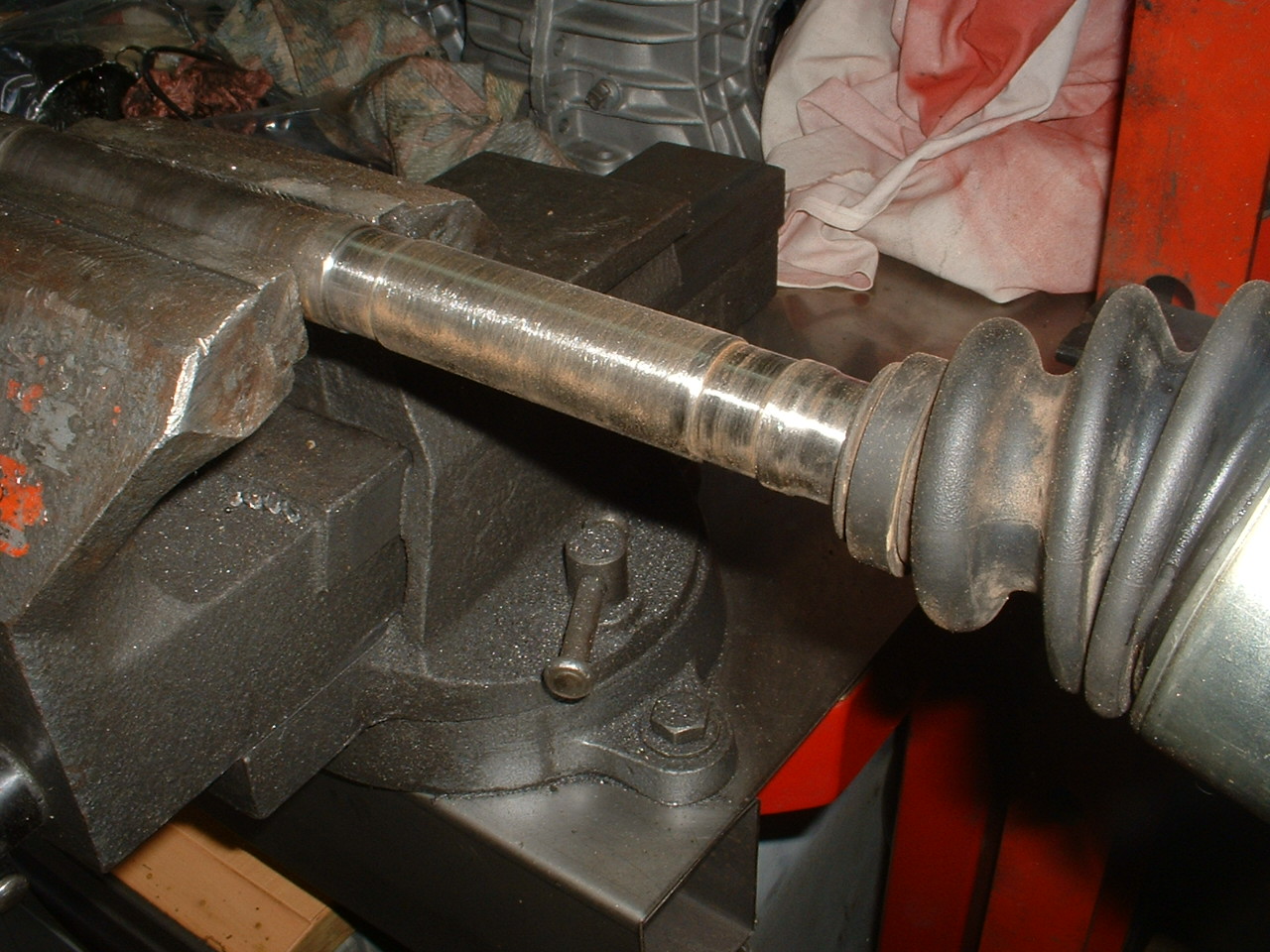

Réfection des transmissions (changement d'une noix défectueuse et des soufflets, rectification des portées des joints spi et remise en place des aiguilles absentes).

refection-transmissions-6.jpg refection-transmissions-7.jpg refection-transmissions-8.jpg refection-transmissions-9.jpg refection-transmissions-10.jpg refection-transmissions-11.jpg refection-transmissions-12.jpg refection-transmissions-13.jpg refection-transmissions-5.jpg refection-transmissions-2.jpg refection-transmissions-1.jpg

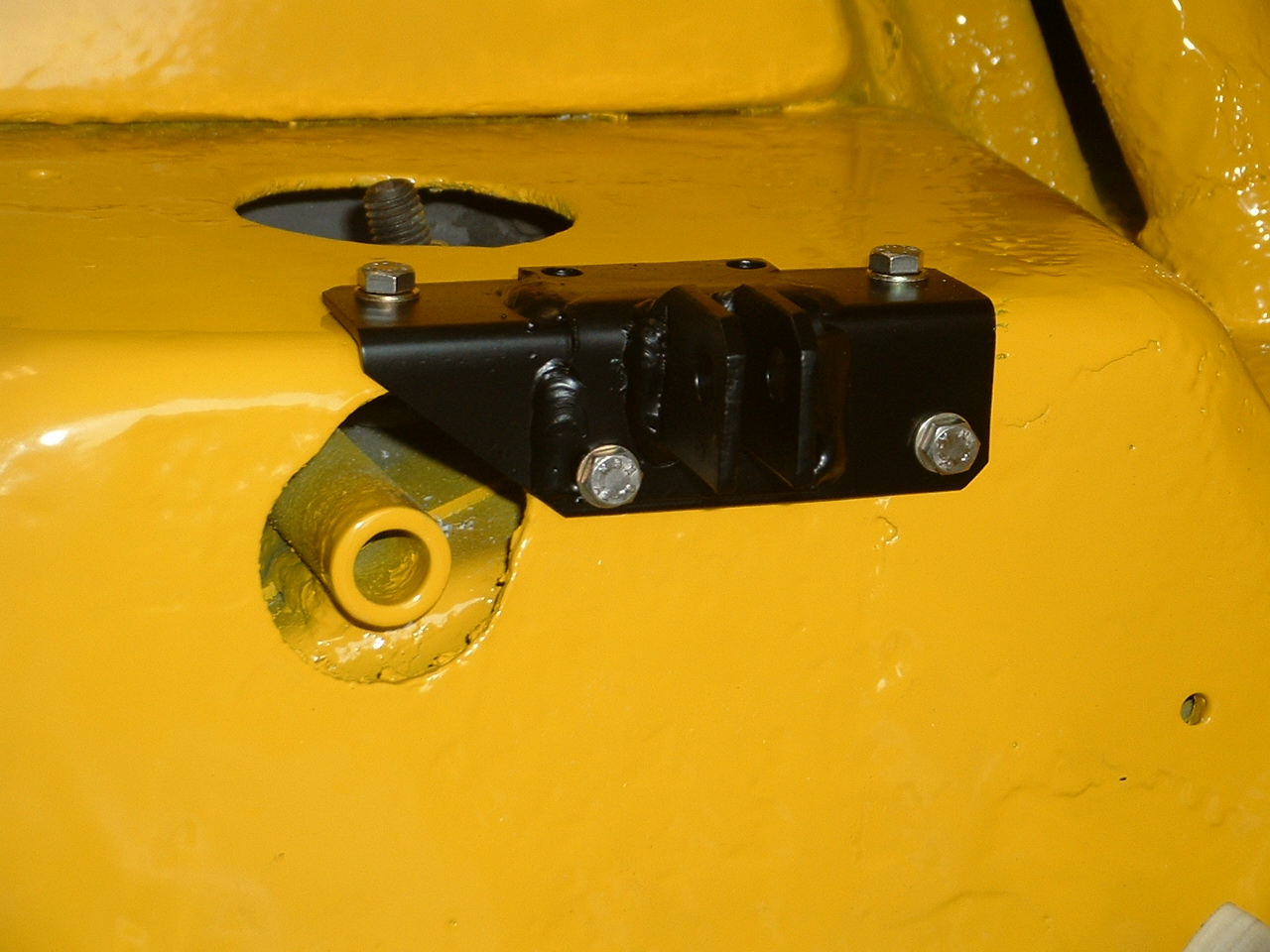

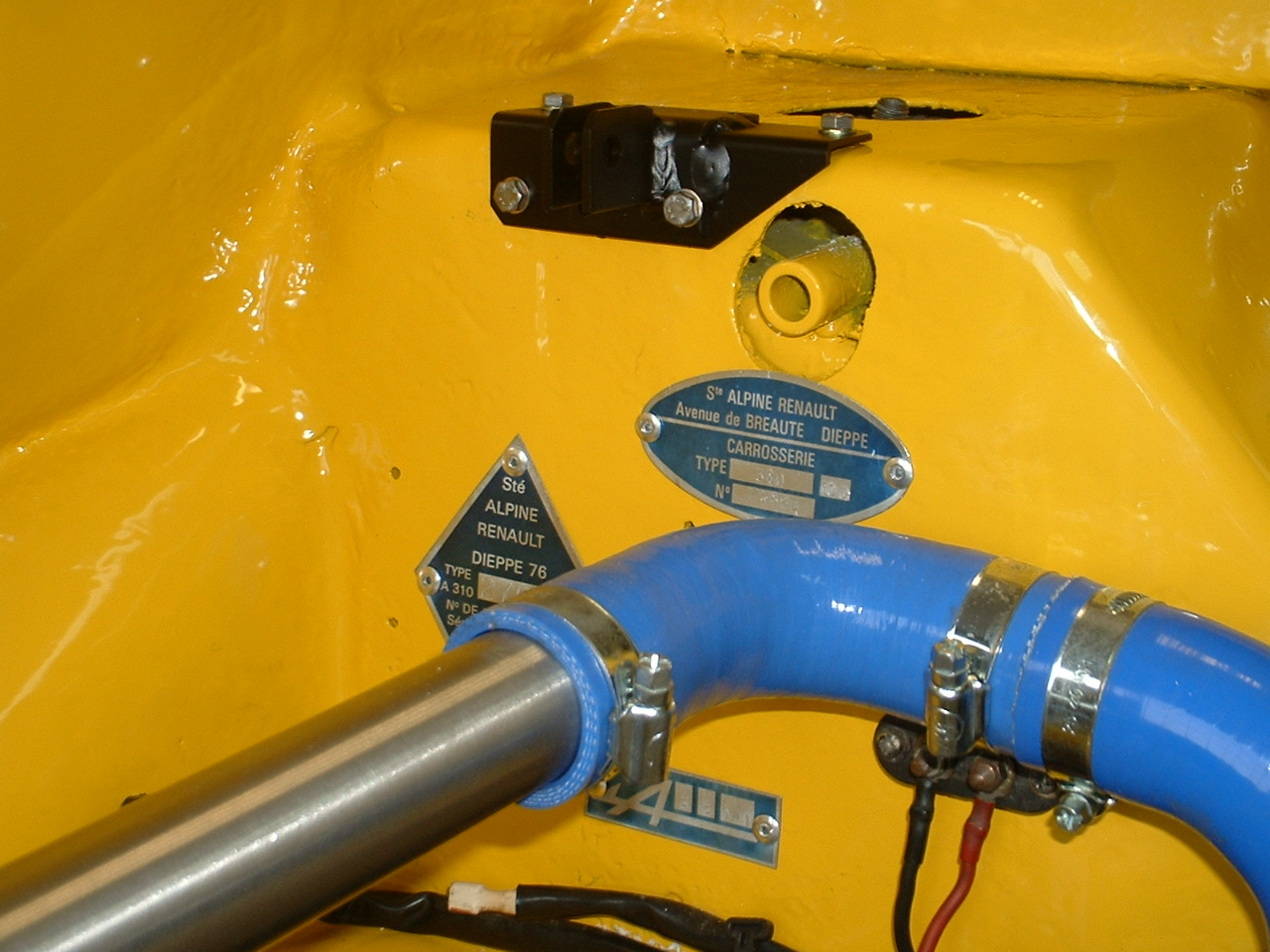

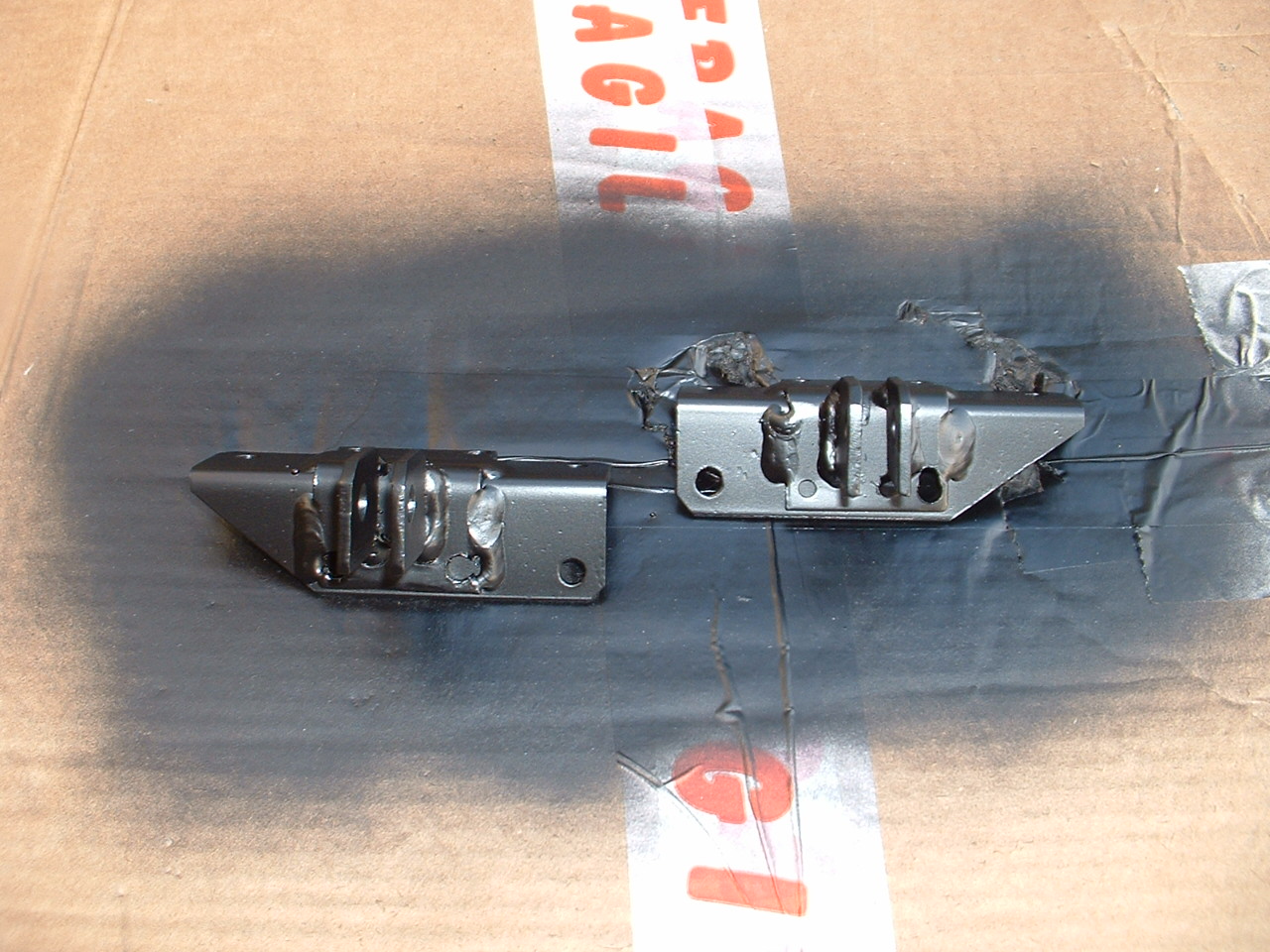

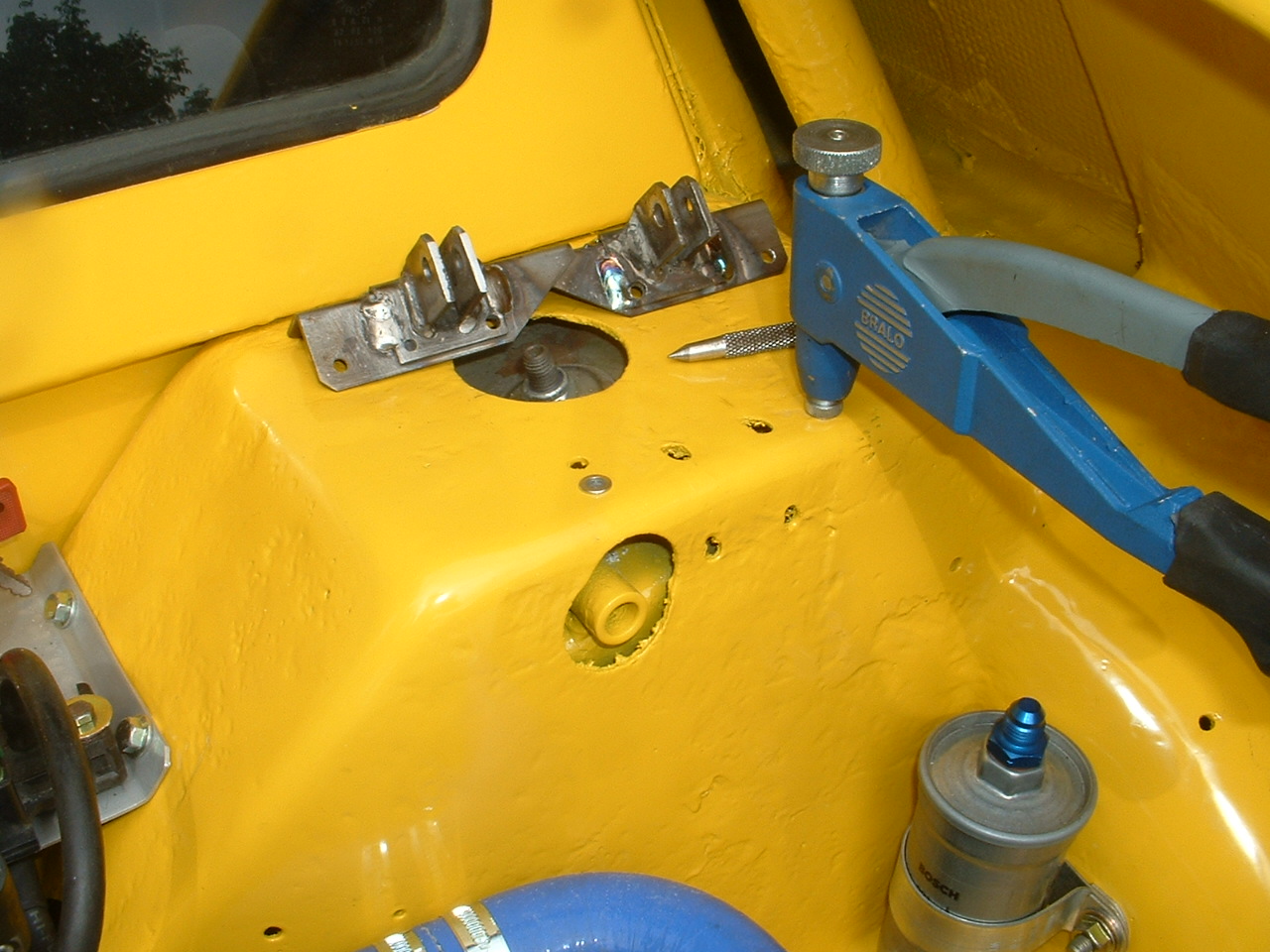

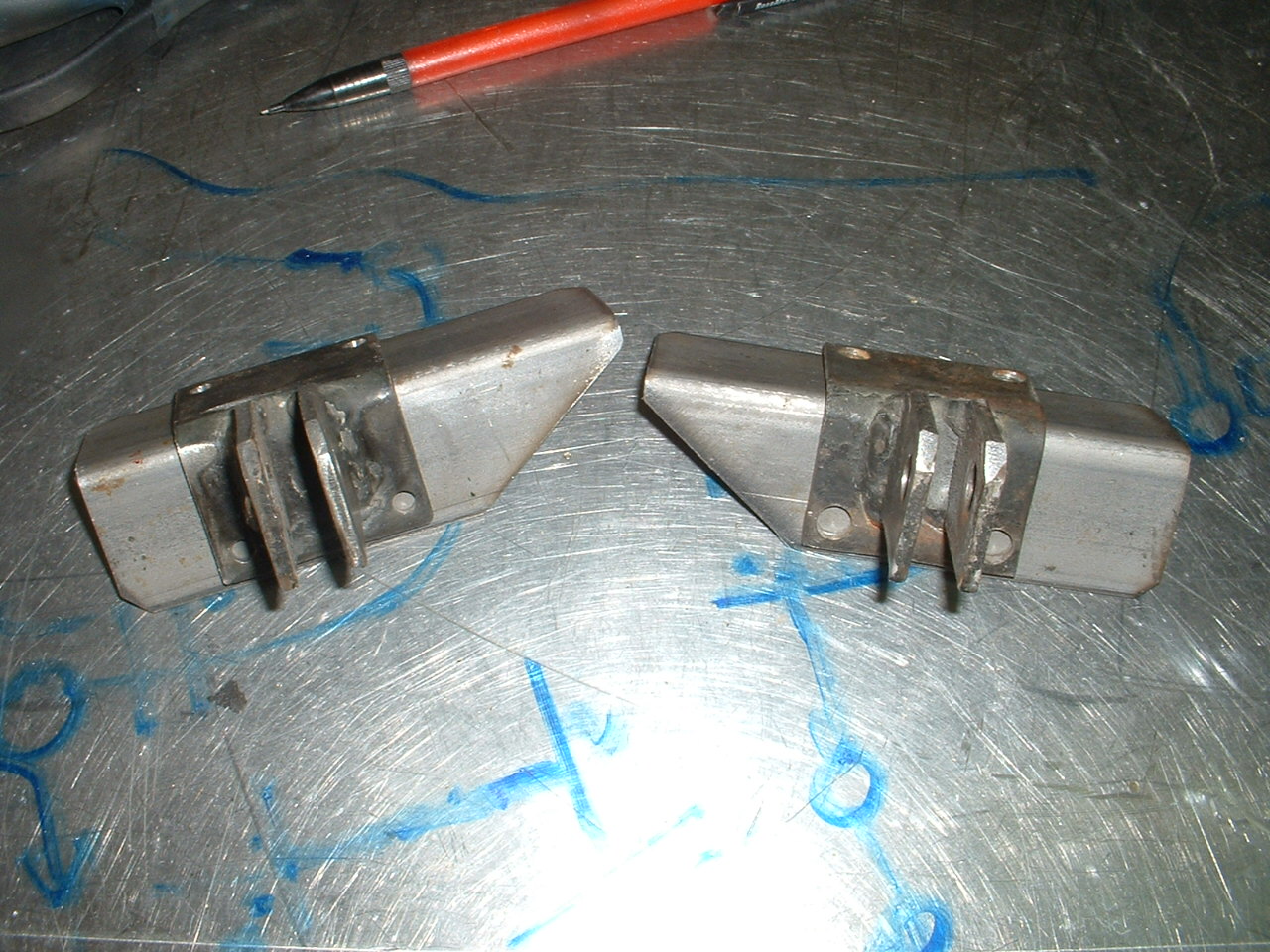

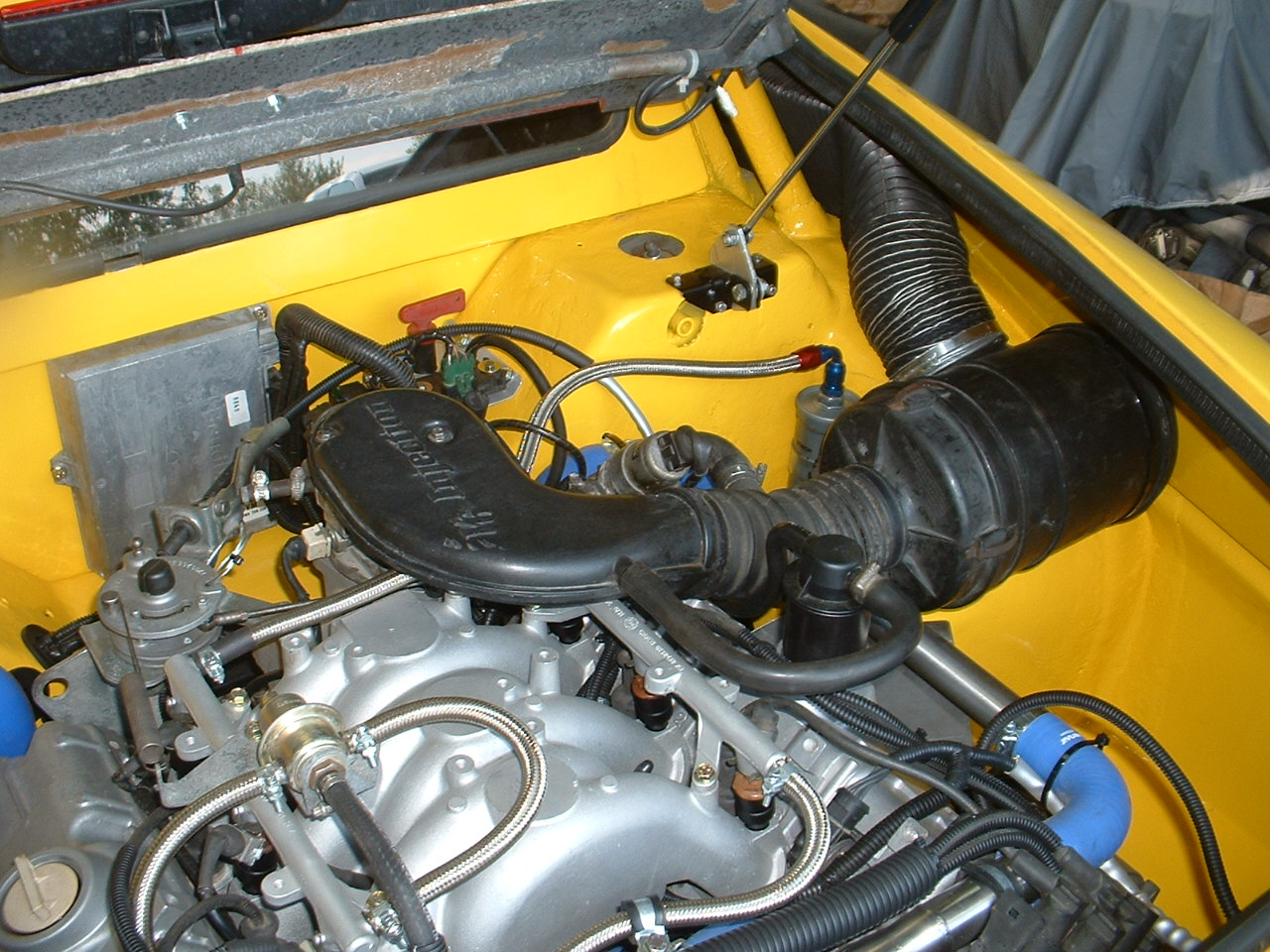

Renforçage des ancrages des vérins.

verrins-2.jpg verrins-3.jpg verrins-4.jpg verrins-1.jpg verrins-5.jpg dscf0003-1.jpg

D'après Robert, Didier a fait un travail remarquable transfigurant radicalement le comportement de son Alpine: "c'est un véritable génie de la mécanique !"

Après cette remise en forme, notre ami Robert peut maintenant profiter pleinement des nouvelles possibiliés de son A310 dès le tour de Corse ATIBA de cette année 2012.
